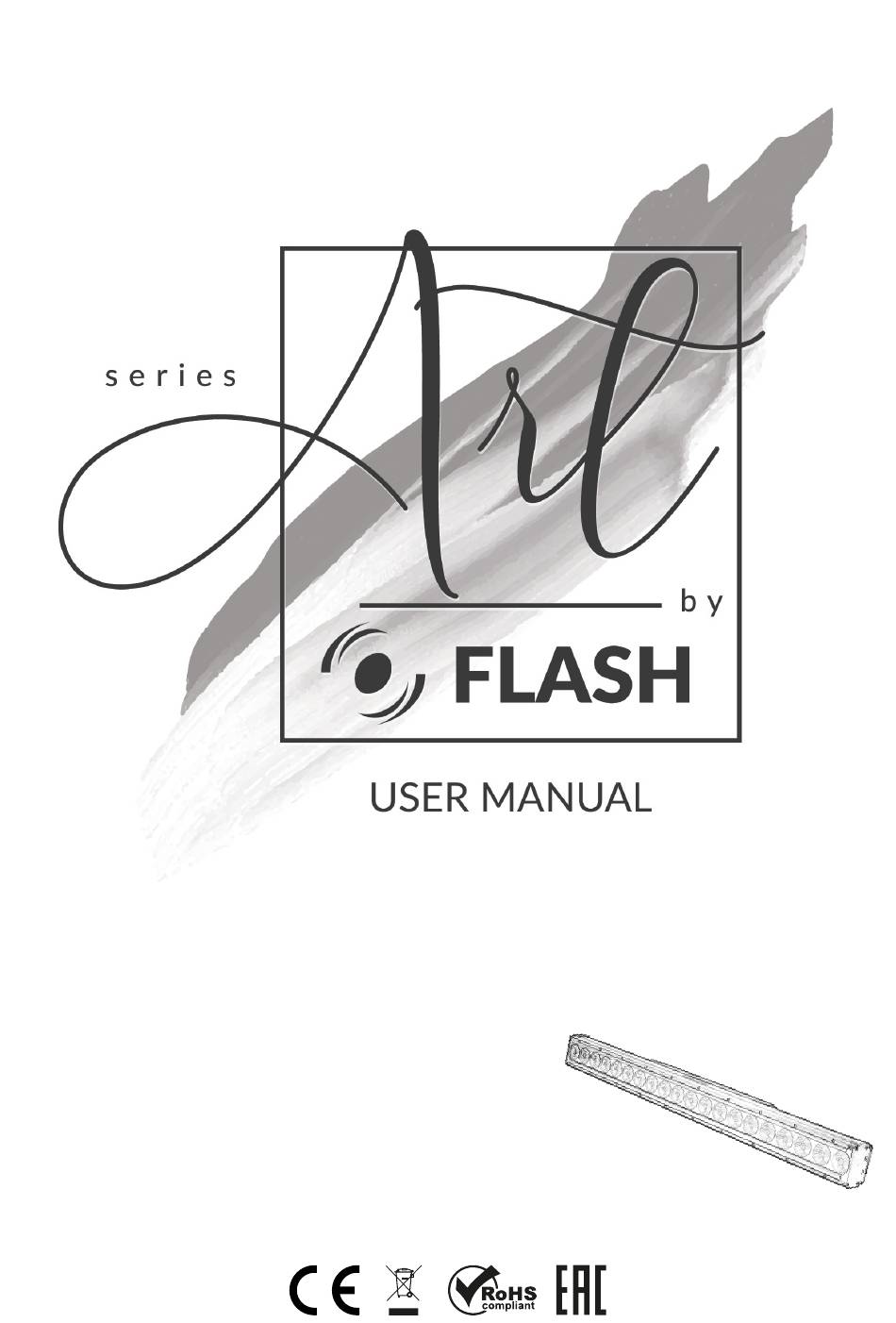

- Page 1 LedBar 400 IP65...
-
Page 2: Table Of Contents
CO NT ENTS CONTENTS _________________________________________________________________ 2 INTRODUCTION ___________________________________________________________ 2 SAFETY INFORMATION ____________________________________________________ 3 UNPACKING ________________________________________________________________ 4 INSTALATION _______________________________________________________________ 5 CONNECTION ______________________________________________________________ 6 DMX CHART ________________________________________________________________ 8 MENU OVERVIEW _________________________________________________________ 10 DRAWINGS ________________________________________________________________ 11 PHOTOMETRICS ___________________________________________________________ 12 SPECIFICATION ___________________________________________________________ 14 INFORMACJE BEZPIECZEŃSTWA ___________________________________________ 15 ZAWARTOŚĆ... -
Page 3: Safety Information
SA FE TY IN FO RMA T ION WARNING! Always mount the lamp on checked, correctly assembled and properly screwed mounting brackets. WARNING! When clamping the fixture to a truss or other structure at any other angle than with the yoke hanging vertically downwards, use two clamps of half-coupler type. -
Page 4: Unpacking
U N PACK ING The following item are included inside the box: - ART LedBar 400 IP65 (1pc) - DMX cable (1pc) - powerCON TRUE1 cable (1pc) ❹ - Safety cable (1pc) - Pins to connect devices (2pcs) - Omega (2pcs) - Side adapter (1pc) - Frost with protection (1pc) - User manual (1pc) -
Page 5: Instalation
IN S TAL A TI O N The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure and is able to sup- port a weight of 10 times of the unit’s weight. -
Page 6: Connection
CONN ECT ION The device is equipped with the follo- The connection is performed using cable wing interfaces: with XLR-female -> XLR-Male plugs OR Ethernet (RJ-45) cable. 1. DMX (in/out): XLR 3-pin socket 2. EHTERNET (in/out): RJ-45 socket 3. Power (in/out): powerCON TRUE1 socket CAUTION! At the last fixture, the DMX SHIELD... - Page 7 The connection is performed using power cable with powerCON TRUE1 connector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate per- missions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;...
-
Page 8: Dmx Chart
DMX C HART FIXTURE MODES channels standard rgBW channels standard groups pixels control - 20 rgBW channels pixels control + 20 rgBW channels standard pixels control + 20 rgBW control only thru art main dimmer mainstroBe pixels control FIXTURE MODE FUNCTION DETAILS VALUE... - Page 9 FIXTURE MODE FUNCTION DETAILS VALUE 91 80 2- 213-221 macro 24 222-230 macro 25 macro dimmer 231-239 macro 26 240-255 macro 27 macro 0-255 dimmer speed o function 6-70 color -> smooth fade sloW fast macro 71-130 color -> color chase sloW fast 131-190...
-
Page 10: Menu Overview
M ENU OVERVIEW assWord 1-511 < > < * > adress ip (0-255) anual ip (0-255) immer ip (0-255) troBe ip (0-255) acro uB mask acro 255.0.0.0 acro 255.255.0.0 acro 255.255.255.0 acro niverse reen ontrol hite 01-27 01-10 1-432 peed 0-255 olor onfig... -
Page 11: Drawings
D R A WI N GS IMENSIONS IN... -
Page 12: Photometrics
P HOTOMET RIC S spectral distriBution illuminance for each color istance rgBW 16673 8511 2609 2829 1509 6950 3552 1051 1181 9021 4567 1428 www.flash-butrym.pl... - Page 13 color vector graphics cie 1931 = 75 Δ = 0,02601 = 0,105 hromatic error = 0,2490 = 0,2125 cri = 74,9 (r1-r8) color evaluation sample...
-
Page 14: Specification
SP EC IFIC ATION □ Light Source: 20x20W RGBW □ Total lumen output: 10000 lm □ Power consumption: 400 W □ Power supply voltage: 110-240V, 50/60Hz AC □ RGBW SECTION pixel and shapes control □ Control: DMX 512, RDM, Art-Net, Auto-running □... -
Page 15: Informacje Bezpieczeństwa
IN FO RMA C J E BEZ PI EC ZEŃS T WA OSTRZEŻENIE! Lampę należy zawsze montować na sprawdzonych, prawidłowo zamontowanych i mocno dokręconych uchwytach montażo- wych. OSTRZEŻENIE! W przypadku mocowania urządzenia do kratownicy lub innej konstrukcji pod innym kątem niż konstrukcją zwisającą pionowo w dół, należy użyć... -
Page 16: Zawartość Paczki
ZA WARTOŚ Ć PACZ K I Paczka zawiera następujące elementy: - ART LedBar400 IP65 (1 szt) - Przewód DMX (1 szt) - Przewód powerCON TRUE1 (1 szt) ❹ ❹ - Linka zabezpieczająca (1 szt) - Piny łączeniowe (2 szt) - Omega (2 szt) - Adapter boczny (2 szt) - Frost z zabezpieczeniem montażo- wym (1 szt) -
Page 17: Instalacja
I N S TAL A CJA Urządzenie należy zamontować za pomocą otworów na uchwyty OMEGA na wspor- niku. Zawsze upewnij się, że urządzenie jest stabilnie zamocowane, aby uniknąć wi- bracji i poślizgu podczas pracy. Zawsze upewnij się, że konstrukcja, do której mocu- jesz urządzenie, jest bezpieczna i jest w stanie utrzymać... -
Page 18: Podłączenie
P ODŁĄC ZEN IE Połączenie sygnału odbywa się za po- Urządzenie wyposarzone jest w nastę- średnictwem przewodów: pujące złącza: DMX (XLR-żeński -> XLR męski) 1. DMX (we/wy): gniazdo XLR 3-pin 2. EHTERNET (we/wy): gniazdo RJ-45 ETHERNET (RJ-45) 2. Zasilanie (we/wy): gniazdo power- CON TRUE1 UWAGA! Ostatnie urządzenie w łań- SHIELD... - Page 19 Podłączenie odbywa się za pomocą przewodu zasilającego ze złączem powerCON TRUE1 (w zestawie). Urządzenie musi być obsługiwane przez wykwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiany lub naprawy może dokonać wyłącznie producent lub osoba posiadająca odpowiednie uprawnienia Używając lampy zmiany napięcia zasilania powinny mieścić...
-
Page 20: Lista Kanałów Dmx
LI STA KAN AŁÓW D MX TRyby pRACy kanałów standard rgBw kanałów standard grupy pikseli - 20 rgBW channels pikseli + 20 rgBW channels standard pikseli + 20 rgBw kontrola wyłącznie za pomocą artnet główny dimmer stroBo pikseli FIXTURE MODE FUNCTION DETAILS VALUE... - Page 21 FIXTURE MODE FUNCTION DETAILS VALUE 91 80 2- 213-221 macro 24 222-230 macro 25 macro dimmer 231-239 macro 26 240-255 macro 27 macro 0-255 dimmer speed o function 6-70 color -> smooth fade sloW fast macro 71-130 color -> color chase sloW fast 131-190...
-
Page 22: Przegląd Menu
PRZEGLĄD MENU assWord 1-511 < > < * > adress ip (0-255) anual ip (0-255) immer ip (0-255) troBe ip (0-255) acro uB mask acro 255.0.0.0 acro 255.255.0.0 acro 255.255.255.0 acro niverse reen ontrol hite 01-27 01-10 1-432 peed 0-255 olor onfig 0-255... -
Page 23: Rysunki Techniczne
RYS UN K I T ECH N I C Z NE yMIARy w... -
Page 24: Pomiary Fotometryczne
PO MI A RY FOTOM ET RYCZ NE spektrum Światła natĘŻenie Światła dla kaŻdego koloru dystans [ rgBW 16673 8511 2609 2829 1509 6950 3552 1051 1181 9021 4567 1428 www.flash-butrym.pl... - Page 25 cie 1931 wektor graFiczny kolorów = 75 Δ = 0,02601 = 0,105 hromatic error = 0,2490 = 0,2125 cri = 74,9 (r1-r8) odwzorowanie próBek kolorów...
-
Page 26: Specyfikacja
SP ECYF IKACJA □ Źródło światła: 20x20W RGBW □ Całkowity strumień świetlny: 10000 lm □ Zużycie energi: 400 W □ Napięcie zasilania: 110-240V, 50/60Hz AC □ Sterowanie niezależnie 20 pikselami RGBW oraz wbudowanymi makrami □ Sterowanie: DMX 512, RDM, Art-Net, Auto-running □...
