Palmako EL12-1817-1 Installation Manual

Palmako EL12-1817-1 Installation Manual

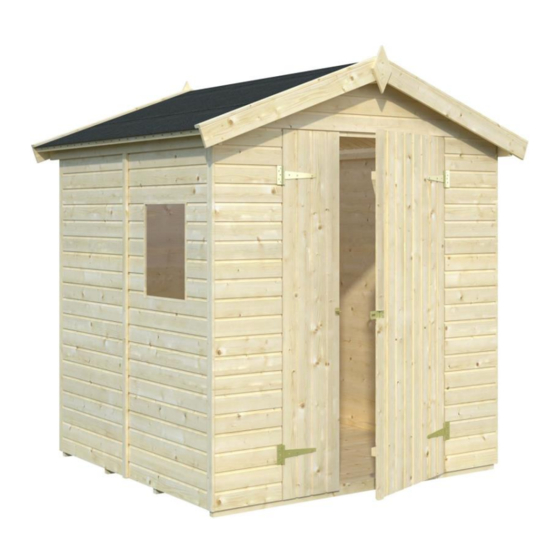

Element house

Advertisement

Available languages

Available languages

Quick Links

Inspection Certificate
Controlecertificaat ● Kontrollschein ● Bulletin de contrôle ● Certificato di
controllo ● Certificado de control ● Kontrollskjema ● Kontrol Certifikat ●
Tarkastustodistus ● Besiktningsprotokoll ● Kontrolní certifikát ● Pārbaudes
akts ● Apžiūros pažyma ● Certyfikat kontrolny ● Certificado de Inspeção
● Kontrollakt
Art. Nr. EL12-1817-1
Please keep safely!
Zorgvuldig te bewaren! ● Bitte gut aufbewahren! ● A bien conserver, s.v.p.! ●
Da conservare! ● ¡A conservar! ● Ta vare på denne! ● Opbevares sikkert! ●
Ole hyvä ja säilytä huolella! ● Vänligen förvara säkert! ● Prosím, pečlivě
uschovejte! ● Lūdzu, glabājiet drošā vietā! ● Laikykite saugiai! ●
Przechowywać w bezpiecznym miejscu! ● Por favor, guarde em segurança!
● Palun säilitada hoolsalt!
English: The product you have purchased was manufactured in accordance with the high quality norms. The product unit has been
carefully inspected and packed. In order to avoid possible problems during the assembly carried out by yourself or the buildi ng company
of your choice, we recommend that you inspect the delivery for its completeness in accordance with the list of pieces before assembly.
This inspection must be carried out within 14 days after delivery to your place. Warranty claims are limited to the exchange of defective
materials. Defective product parts, which have already been used or painted, are excluded from being replaced. All further claims are
excluded! In cases of complaints, please pay attention to the following procedures: Please present this inspection certificate along with the
sales receipt to your place of purchase. Only in cases where these documents are presented will the complaint be dealt with quickly and
without complications.
Dutch: Het door U gekochte product werd vervaardigd overeenkomstig hoge kwaliteitsnormen. Het product werd zorgvuldig gecontroleerd
en verpakt. Om tijdens de montage, uitgevoerd door Uzelf of een door U gekozen aannemer, problemen te vermijden, raden we U aan,
vóór de montage de levering te controleren op volledigheid in overeenstemming met de onderdelenlijst. Deze controle dient te gebeuren
binnen 14 dagen na levering bij U thuis. Garantieclaims zijn beperkt tot het vervangen van defecte onderdelen. Defecte onderdelen die al
gebruikt of geschilderd zijn, zijn uitgesloten van vervanging. Alle latere claims zijn uitgesloten! In geval van klachten dient u als volgt te
handelen: Toon dit controlecertificaat, samen met Uw aankoopbewijs aan Uw verkoper. Alleen wanneer deze documenten getoond
worden, zal de klacht snel en zonder complicaties in behandeling worden genomen.
Deutsch: Der von Ihnen gekaufte Artikel wurde nach der hohen Qualitätsnorm gefertigt. Der Bausatz wurde sorgfältig geprüft und verpackt.
Um etwaige auftretende Probleme während des Aufbaus durch Sie oder Ihre Aufbaufirma zu vermeiden, kontrollieren Sie bitte die
Lieferung auf Vollständigkeit laut Stückliste vor dem Aufbau. Diese Kontrolle muss innerhalb 14 Tagen nach Anlieferung bei Ihnen erfolgen.
Ansprüche auf Gewährleistung beschränken sich auf den Austausch von fehlerhaftem Material. Fehlerhafte Bauteile, die bereits verbaut
oder gestrichen wurden, sind vom Umtausch ausgeschlossen. Alle weiteren Ansprüche sind ausgeschlossen! Sollte es zu einer
Beanstandung kommen, beachten Sie folgende Vorgehensweise: Legen Sie Ihrem Fachhändler diesen Kontrollschein zusammen mit
dem Einkaufsbeleg vor. Nur bei Vorlage dieser Unterlagen ist eine schnelle und problemlose Bearbeitung Ihrer Beanstandung möglich.
Français: Le produit que vous venez d'acheter a été fabriqué en respectant de hautes normes de qualité. Ce produit a été testé et emballé
avec soin. Afin d'éviter des problèmes éventuels pendant la construction par vous-même ou par la société de construction mandatée,
nous vous prions de bien vouloir vérifier que toutes les pièces ont été fournies selon la liste des pièces avant que vous ne commenciez la
construction. Il vous incombe de faire ce contrôle dans les 14 jours après la fourniture. Les revendications en dédommagement se limitent
à l'échange de matériel défectueux. Les pièces défectueuses, déjà construites ou peintes, ne font pas l'objet de l'échange. Toutes les
revendications ultérieures ne sont pas prises en compte ! En cas d'une réclamation, veuillez respecter le déroulement suivant : il vous
faudra présenter à votre commerçant agréé ce bulletin de contrôle avec le récépissé de l'achat. Ce ne sera que moyennant présentation
de ces documents qu'un traitement rapide et sans problème de votre réclamation sera possible!
Italiano: Il prodotto che avete acquistato è stata prodotta secondo la norma di alta qualità. Il kit è stato controllato ed imballato con cura.
Per evitare eventuali inconvenienti durante il montaggio, si prega di verificare, prima del montaggio, la completezza della fornitura in base
alla distinta dei pezzi. Tale verifica deve essere effettuata entro 14 giorni dalla consegna. Eventuali diritti di garanzia si limitano alla
sostituzione di materiale difettoso. Gli elementi difettosi già montati o verniciati sono esclusi dal diritto alla sostituzione. Ogni altro diritto
resta escluso! In caso di reclamazione, procedere nel modo seguente: presentare questo certificato di controllo unitamente alla prova
d'acquisto al rivenditore. Solo in questo modo la Sua reclamazione potrà essere evasa rapidamente e senza problemi.
Español: El producto que ha adquirido ha sido fabricada de acuerdo con normas de alta calidad. Las piezas del producto han sido
cuidadosamente inspeccionadas y embaladas. Con el fin de evitar posibles problemas durante el montaje, hecho por usted o por la
empresa de construcción de su elección, le recomendamos revisar el paquete entregado, con la lista de piezas, antes de armar el
producto. Haga la revisión dentro de 14 días después de recibir el paquete. La garantía se limita a reemplazar las piezas defectuosas. No
se reemplazarán las partes defectuosas que ya hayan sido utilizadas o pintadas. ¡No se aceptan otras reclamaciones! En casos de queja,
por favor, presente este certificado junto con la factura en el lugar donde hizo la compra. Sólo presentando estos documentos podremos
resolver su problema rápidamente y sin complicaciones.
Norsk: Produktet du har kjøpt, ble produsert i henhold til høye kvalitetskrav. Produktet har blitt kontrollert nøye og deretter omhyggelig
pakket. For å unngå mulige problemer under monteringen, uansett om du gjør det selv eller får en godkjent håndverker til å gjøre det,
anbefaler vi at du kontrollerer leveransen mot delelisten for å se om alle delene er inkludert. Denne kontrollen må gjøres innen 14 dager
etter at delene ble levert til din adresse. Garantikrav begrenser seg til bytte av defekte deler. Defekte elementer som allerede har blitt brukt
eller malt/beiset/limt, vil ikke bli erstattet. Alle andre krav er utelukket! Dersom du har en reklamasjon, vennligst gjør som følger: Lever
dette kontrollskjema med kvitteringen til salgsstedet. Bare når du har med disse dokumentene kan klagen behandles raskt og uten
komplikasjoner.
Dansk: Det købte produkt fremstillet i overensstemmelse med de høje kvalitets krav. Produktet er blevet omhyggeligt inspiceret og pakket.
For at undgå eventuelle problemer i løbet af monteringen udført af dig selv eller håndværker af dit eget valg, anbefaler vi, at du undersøger
leverancen for fuldstændighed i overensstemmelse med listen over dele før samling. Denne inspektion skal foretages inden 14 dage efter
levering til din plads. Garantikrav er begrænset til udveksling af defekte materialer. Defekte produkter, som allerede er brugt eller malet,
er udelukket fra at blive erstattet. Alle yderligere krav er udelukket! I tilfælde af klager, skal du være opmærksom på følgende procedurer:
Venligst præsentere denne kontrol certifikat sammen med kvitteringen til det sted hvor produktet er købt. Kun i de tilfælde, hvor disse
dokumenter er forelagt kan klagen behandles hurtigt og uden komplikationer.
Suomi: Ostamasi tuote on valmistettu korkeita laatuvaatimuksia noudattaen, huolella tarkastettu ja pakattu. Jotta pystytys joko itsesi tai
valitsemasi rakennusliikkeen toimesta sujuisi ongelmitta, suosittelemme, että tarkistat toimituksen sisällön osaluettelon avulla ennen
kokoamisen aloittamista. Tämä tarkistus tulee tehdä 14 päivän kuluessa toimituksesta. Takuuvaateet rajoittuvat viallisten materiaalien
vaihtamiseen. Viallisia osia, joita on jo käytetty ja jotka on maalattu, ei vaihdeta uusiin. Lisävaatimuksia ei huomioida! Mahdollisissa
valitustapauksissa toimi seuraavasti: Esitä oheinen tarkastustodistus ja kassakuitti ostopaikassa. Valituksen nopea ja mutkaton

Advertisement

loading

Summary of Contents for Palmako EL12-1817-1

  • Page 1 Tarkastustodistus ● Besiktningsprotokoll ● Kontrolní certifikát ● Pārbaudes akts ● Apžiūros pažyma ● Certyfikat kontrolny ● Certificado de Inspeção ● Kontrollakt Art. Nr. EL12-1817-1 Please keep safely! Zorgvuldig te bewaren! ● Bitte gut aufbewahren! ● A bien conserver, s.v.p.! ●...
  • Page 2 käsittely edellyttää näiden asiakirjojen esittämistä. Svenska: Produkten du köpt har tillverkats i enlighet med de högsta kvalitetsstandarderna. Produktens delar har noggrant besiktigats och förpackats. För att undvika eventuella problem under monteringen som du utför själv eller låter en hantverkare att utföra, rekommenderar vi att du, innan monteringen påbörjas, besiktigar leveransen för att säkerställa att den är komplett enligt förteckningen över ingående delar.
  • Page 3 To be completed by buyer! (Please use block letters) ● In te vullen door de verkoper! (Graag in drukletters) ● Vom Käufer auszufüllen! (Bitte in Druckschrift) ● A remplir par l’acheteur! (en lettres d’imprimerie, s’il vous plaît) ● Da compilare dall’acquirente! (in stampatello) ● ¡Completa el cliente! (en mayúsculas) ●...
  • Page 4 Montageanleitung ● Notice de montage ● Istruzioni per il montaggio Manual de montaje ● Monteringsanvisning ● Installatiegids ● Asennusohje ● Installationsmanual ● Paigaldusjuhend Element house EL12-1817-1 Elementhaus ● Maison à modules ● Casetta in elementi ● Cobertizo ● Redskapsbod ● Element huis ● Elementti piharakennus ●...
  • Page 5 1775 -- -- �I I� 340x40 1775 1800x37 �� 32x40 1800 19x80 1870 16x89 1656 16x89 1090 ° ° 16x70 1110 16x45 1110 16x45 1870 16x45 12x40 1780 12x40 1710 <> 16x95 2000 � 16x45 ♦ Page Object name "EL12-1817-1"...
  • Page 6 Length Profile "EL12-1817-1" □ (mm) (mm) 1,5x520 � 4.5x50 � 3x35 3.5x30 2.5x12 � 2.5x50 1.6x20 �ffl 30x80 � Ll· 4 QTH150kZn ·) 3x12 Els-- � I Page Object name "EL12-1817-1"...
  • Page 9: General Information

    Installation manual – English 1 General information Dear client, We are glad that you have decided in favour of our garden house! Please read the assembly manual carefully before proceeding with the house installation! You will thus avoid problems and will not waste time. Recommendations: ➢...
  • Page 10: Preparation For Assembly

    Installation manual – English Garden house painting and maintenance Wood is a natural material, growing and adapting depending on weather conditions. Large and small cracks, colour tone differences and changes, as well as a changing structure of wood are not errors, but a result of wood growing and a peculiarity of wood as a natural material.
  • Page 11 Installation manual – English Preparation of components: Sort the components based on the wall plans (see Technical specifications) and place them at the four sides of the house in the installation sequence. ATTENTION: Never place the components directly on grass or a muddy surface because it will be very difficult or even impossible to clean them up later!
  • Page 12 Installation manual – English Base frame (Foundation joists) The base frame of the house must be completely flat and level to ensure that the installation proceeds without problems. ATTENTION: different house can have different foundation placements – see the appended base frame drawing (in Technical specifications)! Place the impregnated foundation joists on the prepared foundation in accordance with the drawing at equal intervals.
  • Page 13: Door And Window

    Installation manual – English Continue the installation of the walls by strongly forcing the wall logs into one another. If necessary, use the hitting block and hammer. At the same time, do not forget to begin the installation of the door and windows.
  • Page 14 Installation manual – English Apex In most cases, the apex is supplied in one piece (attention: in some house options, the apex can comprise several parts! In this case, these parts will have to be screwed together prior to other actions).
  • Page 15 Installation manual – English Having installed the roof boards, the roof felt and roof Installation of roof slats: slats must be attached. The table of components shows whether the roof cover material and slats are included with this house option! First of all, screw the roof edge reinforcements and eave edgings under the roof board ends.
  • Page 16 Installation manual – English this case, the floor boards should not be attached very densely to avoid likely bulging. Leave some space (1-2 mm) between the floor boards to allow for swelling. But if your climate is warm and dry, you can install the boards densely because they will become drier and spaces may appear between them.
  • Page 17: Información General

    Manual de montaje – Español 1 Información general Estimado cliente, ¡Nos alegra que haya elegido una casita nuestra! ¡Por favor, lea atentamente estas instrucciones de montaje antes de empezar a montarlo! Esto le ahorrará problemas y pérdida de tiempo. Consejos: ➢...
  • Page 18 Manual de montaje – Español Pintura y mantenimiento de la cabaña La madera es un material natural que crece y se contrae debido a las condiciones climáticas. Grietas más pequeñas o más grandes, diferencias y cambios en los matices de colores y sus alternancias estructurales no son fallos, sino los resultados del crecimiento y de la peculiaridad de la madera como un material natural.
  • Page 19 Manual de montaje – Español Preparación de los elementos: Clasificar siguientes elementos siguiendo el esquema de la pared (ver datos técnicos) y colocarlos orden montaje en los cuatro lados de la cabaña. ATENCIÓN: ¡No coloque los elementos sobre la hierba o tierra fangosa porque...
  • Page 20 Manual de montaje – Español Rastreles de cimentación Rastreles de cimentación de la cabaña tienen que ser absolutamente rectos y nivelados a fin de evitar problemas durante el montaje de la construcción. ATENCIÓN: ¡casas separadas pueden tener diferentes posiciones de la cimentación - ver el dibujo que representa los rastreles de cimentación (vea los datos técnicos)! Ponga las vigas tratadas con conservantes sobre la cimentación preparada a intervalos iguales según el dibujo.
  • Page 21 Manual de montaje – Español Continuar con la instalación de las paredes, presionando firmemente los elementos entre sí. Si es necesario, use los bloques para golpear y un martillo. Sin embargo, también es tiempo para empezar con la instalación de la puerta y de las ventanas. La instalación de la puerta debería comenzar después de la quinta o sexta ronda de la instalación de los elementos.
  • Page 22 Manual de montaje – Español Consejo: Durante de la instalación de las puertas y ventanas observe la dirección de abertura. Las puertas siempre se abren hacia al exterior. Las ventanas con giro lateral se abren hacia adentro. Las ventanas con el giro superior se abren hacia al exterior (con las manillas en el interior). ATENCIÓN: ¡No es necesario fijar la puerta y las ventanas a los elementos de la pared! Si desea puede fijarlas solo con un par de tornillos en la parte inferior del marco ya que los elementos de la pared cada vez se secan más y se contraen.
  • Page 23 Manual de montaje – Español • Las tablas del tejado tienen que igualarse con los extremos de las correas, tanto en la parte delantera y trasera. Si es necesario, asierre las últimas tablas lo suficientemente finas para igualarlas con los extremos de las correas. Después de colocar las tablas del tejado, es necesario Instalación de los aleros del tejado: fijar en su lugar la fibra de vidrio y los aleros del tejado.
  • Page 24 Manual de montaje – Español Suelo Los suelos se colocan sólo después de que la casa ha sido totalmente montada, lo que impide que se ensucien. Coloque el suelo en un marco golpeando suavemente unos tableros contra otros y, a continuación, clave las tablas fuertemente a las vigas de la cimentación.
  • Page 25: Recomendaciones Generales

    Manual de montaje – Español Recomendaciones generales: Problema: Aparecen aberturas entre los elementos de la pared Causa: La casa dispone de elementos adicionales incluidos que no permiten la expansión / contracción de la madera. Solución: Si una puerta / ventana se ha sido fijada a los elementos de la pared con tornillos detalles / clavos, retire los tornillos / clavos.
  • Page 26: Algemene Informatie

    Installatiegids – Dutch 1 Algemene informatie Geachte klant, Wij zijn zeer verheugd dat U beslist heeft in het voordeel van ons tuinhuis! Lees deze handleiding aandachtig alvorens te starten met de montage van het tuinhuis! U zal zo problemen voorkomen en geen tijd verliezen. Aanbevelingen: ➢...
  • Page 27 Installatiegids – Dutch Tuinhuis, schilderen en onderhoud Hout is een natuurlijk materiaal, zet uit en past zich aan aan de weersomstandigheden. Grote en kleine scheuren, kleurverschillen en – veranderingen, net als een veranderende houtstructuur zijn geen fouten, maar een resultaat van het uitzetten van het hout en van de aard van het hout als natuurlijk material.
  • Page 28 Installatiegids – Dutch Voorbereiding van de onderdelen: Sorteer onderdelen zoals aangegeven assemblagetekeningen (zie Technische specificaties) plaats ze aan de vier zijden van het tuinhuis in volgorde van installatie OPGELET: Plaats de onderdelen nooit direct op gras of op een modderige ondergrond want het zeer moeilijk zelfs...
  • Page 29 Installatiegids – Dutch Basisstructuur (Funderingsbalken) De basisstructuur van het tuinhuis moet volledig vlak en waterpas zijn om de montage probleemloos te kunnen uitvoeren. OPGELET: een ander tuinhuis kan andere funderingseisen hebben – zie hiervoor de bijgevoegde tekening van de basisstructuur (in Technische specificaties)! Plaats de geïmpregneerde funderingsbalken, in overeenstemming met de tekening, op gelijke afstanden, op de voorbereide fundering.
  • Page 30 Installatiegids – Dutch ramen te beginnen. U moet absoluut met de montage van de deur beginnen na het leggen van de 5de of 6de laag balken. Deur en raam Deurkast: Deurkast montage (Enkel nodig bij een dubbele deur!): ➢ Als het een dubbele deur is, is de deurkast geleverd in aparte stukken omwille...
  • Page 31 Installatiegids – Dutch Topbalken In de meeste gevallen, wordt de topbalk geleverd in één stuk (opgelet: in sommige tuinhuisopties, kan de topbalk bestaan uit meerdere delen! In dit geval, zullen de delen moeten worden samengeschroefd alvorens andere acties te ondernemen). Na de montage van de laatste balken, plaatst U de topbalk op de voor- en achterwand en bevestig ze met schroeven.
  • Page 32 Installatiegids – Dutch Wanneer de dakpanelen geplaatst zijn, moet de roofing Montage van de daklijsten: en daklijsten aangebracht worden. Of de dakbedekking en –lijsten bij het pakket horen, verwijzen we naar de stuklijst. Schroef eerst de dakrandversterkingen en –lijsten onder de uiteinden van de dakpanelen (indien meegeleverd).
  • Page 33 Installatiegids – Dutch daarentegen warm en droog is, dan kunt U de vloerdelen stevig aandrukken omdat ze droger zullen worden en dan kunnen er openingen tussen ontstaan. Stormankers (NB! Zijn in sommige pakketten niet inbegrepen!) Bevestig de storm ankers (indien inbegrepen in het geleverde pakket) aan de binnenzijde van de voor- (2 Installatie van de stormankers:...
  • Page 34: Informações Gerais

    Manual de instalação - Português 1 Informações gerais Estimado cliente, É com prazer que constatamos que se decidiu pela nossa casa de jardim! Leia cuidadosamente o manual de montagem antes de iniciar a instalação da casa! Evita assim problemas e perda de tempo. Recomendações: ➢...
  • Page 35 Manual de instalação - Português Pintura da casa de jardim e manutenção A madeira é um material natural, que cresce e se adapta consoante as condições meteorológicas. Fendas grandes e pequenas, diferenças de tonalidade da cor e alterações, bem como uma estrutura variável da madeira, não são erros, mas sim o resultado da madeira a crescer e uma peculiaridade da madeira enquanto material natural.
  • Page 36 Manual de instalação - Português Preparação de componentes: Organize componentes acordo com os planos de parede (ver Especificações técnicas) e coloque-os nos quatro lados da casa de acordo com a sequência de instalação. ATENÇÃO: Nunca coloque os componentes diretamente sobre relva ou superfícies lamacentas, porque será...
  • Page 37 Manual de instalação - Português Estrutura de base (Vigas do alicerce) A estrutura de base da casa deve ser completamente plana de forma a que a instalação possa ser efetuada sem problemas. ATENÇÃO: casas diferentes poderão ter colocações de alicerces diferentes - ver figura da estrutura de base anexa (em Especificações Técnicas)! Coloque as vigas impregnadas no alicerce de acordo com a figura a intervalos idênticos.
  • Page 38 Manual de instalação - Português Continue a instalação das paredes juntando com força as toras umas às outras. Se necessário, use o bloco amortecedor e o martelo. Ao mesmo tempo, não se esqueça de iniciar a instalação da porta e das janelas.
  • Page 39 Manual de instalação - Português Só poderá efectuar os ajustes finais das portas e janelas 2-3 semanas após a instalação da casa, quando esta estiver adaptada às condições climatéricas e as toras assentes. Topo Na maior parte dos casos, o topo é fornecido como uma única peça (atenção: em algumas opções de casas, o topo pode ter várias partes!) Neste caso, estas partes podem ser aparafusadas umas às outras antes de outras ações.
  • Page 40 Manual de instalação - Português Instalação das ripas do telhado: Uma vez instaladas as vigas, o forro e a laje do telhado terão de ser fixados. A tabela de componentes indica se o material de cobertura do telhado e ripas estão incluídos nesta opção de casa! Antes de prosseguir, aparafuse os reforços das bordas do telhado e da laje que se encontram sob as pontas...
  • Page 41 Manual de instalação - Português ATENÇÃO: Dependendo das condições climáticas no local da casa, as placas de pavimento poderão dilatar ou comprimir. Se as placas de pavimento estiverem muito secas quando o clima é húmido, poderão absorver humidade com facilidade. Neste caso, as placas de pavimento não deverão ser fixas de forma muito apertada, de forma a evitar uma provável dilatação.
