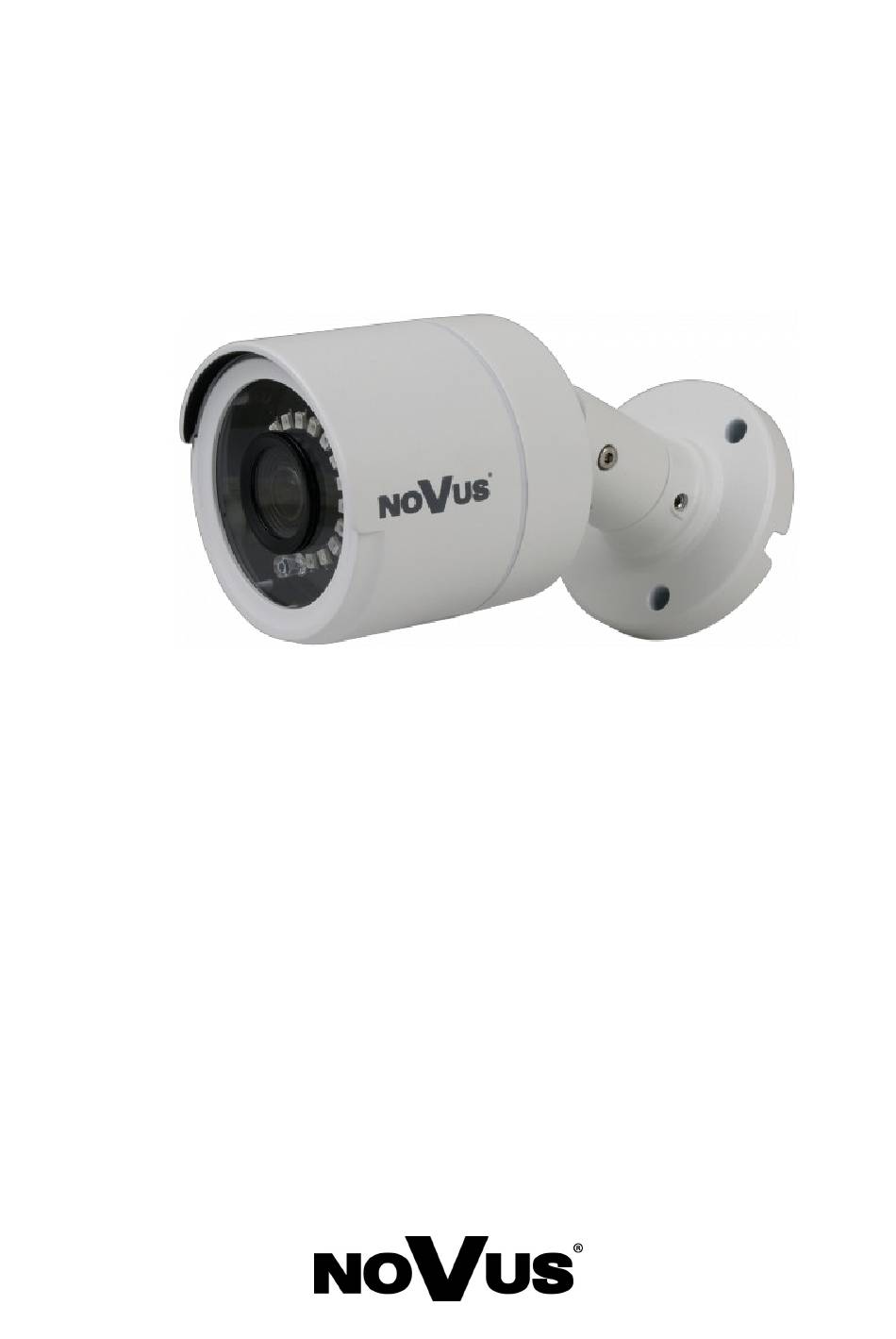

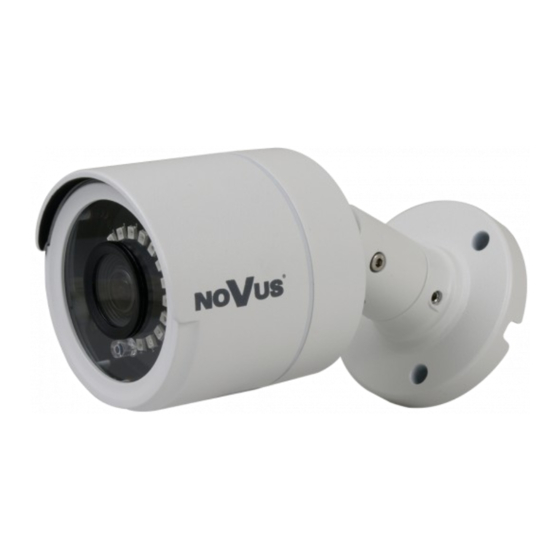

  • Page 1 ’s m a n u a l NVAHD-2DN3201MH/IR-1...
  • Page 2 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 INFORMATION EMC (2014/30/EC) and LVD (2014/35/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EC.

  • Page 3: Safety Requirements

    NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Main Characteristic

    16. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Specification

    NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SPECIFICATION 2. SPECIFICATION Image Image Sensor CMOS sensor 1/2.9” SONY Operating mode AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Number of Effective Pixels 1920 (H) x 1080 (V) Resolution 1080p 0.3 lx/F2.0 - color mode, Min.

  • Page 6: Installation

    NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 INSTALLATION 2.1. Dimensions: 2.2. Package contents NVAHD-2DN3201MH/IR-1 camera  Short version of user’s manual  Accessories bag  If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box.
  • Page 7 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 INSTALLATION 2.3. Camera mounting To mount a camera please follow the instructions below:  Put the bracket to the wall in a desired mounting place (with cable hole). Taking the bracket’s base screw holes as a pattern, mark future drilling holes for screws using a punch.
  • Page 8 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4. SETTINGS WARNING: Camera configuration is presented with Novus DVR. The camera has an OSD menu displayed in the foreground of image. During normal operation status information can be displayed on the image. To navigate menu and make changes please use PTZ option in DVR menu.
  • Page 9 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4.1. Main menu After pressing “Menu” button (ENTER command), camera main menu is displayed as on the screen below: 4.1.1 LENS submenu Option disabled for this camera. 4.1.2 EXPOSURE submenu This submenu contains exposure and shutter speed settings.

  • Page 10: Backlight Submenu

    NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4.1.3 BACKLIGHT submenu These compensation functions allow to enhance visibility of the objects located in the foreground, surrounded by strongly illuminated background (BLC) or for enhancing visibility of the objects located near the strong light source (HSBLC).
  • Page 11 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4.1.4 WHITE BAL submenu This feature allows to set appropriate color settings using following options: ATW - auto tracking white balance based on color temperature. AWC→SET - this mode enables adaptive setting of white balance. In order to obtain the optimum state under the current illumination, direct the camera at a sheet of white paper and give the ENTER command.
  • Page 12 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4.1.6 NR submenu Allows to make settings for digital noise reduction function. Giving the ENTER command in this mode camera displays the submenu which allows to set the level of noise reduction for static parts of the image - 2DNR and for the variables (dynamic) parts of the image - 3DNR.
  • Page 13 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS After selecting ON and giving ENTER command adjust motion detection settings is displayed, as depicted below: SELECT - selects the number of the area for further settings. DISPLAY - turns on/off particular area. Also allows to set the position and size of the area.
  • Page 14 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS LANGUAGE - switches between OSD languages: Polish, English, Russian and others. DEFECT - allows to adjust parameters used in Dead Pixel Correction function: LIVE DPC - sets parameters of the defective pixel correction function in real time. Selecting ON and giving ENTER command opens a submenu for setting the gain level and the level of correction.
  • Page 15 NVAHD-2DN3201MH/IR-1 - User’s manual ver. 1.0 SETTINGS 4.1.8 ADJUST submenu It allows to perform additional image adjustment. Giving the ENTER command in this mode displays the following menu: SHARPNESS - allows to disable (OFF) and enable (AUTO) sharpness correction function. After...
  • Page 16 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2017-06-07 MO, TF...
  • Page 17 ł u g i ( s k r ó c o n a ) NVAHD-2DN3201MH/IR-1...
  • Page 18 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 19: Warunki Bezpieczeństwa

    NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 20: Charakterystyka Ogólna

    16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...

  • Page 21: Dane Techniczne

    NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 2. DANE TECHNICZNE Obraz Przetwornik obrazu matryca CMOS 1/2.9” SONY Tryb pracy AHD 1080p, TVI 1080p, CVI 1080p, analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość 1080p 0.3 lx/F2.0 - tryb kolorowy, Czułość...
  • Page 22 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 INSTALACJA 2.1. Wymiary kamery: 2.2. Zawartość zestawu Kamera NVAHD-2DN3201MH/IR-1  Instrukcja obsługi  Akcesoria montażowe  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...
  • Page 23 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 INSTALACJA 3.2. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą:  Przyłożyć uchwyt kamery do ściany lub sufitu.  Wzorując się na położeniu otworów w podstawie kamery, przy pomocy ostrego punktaka zaznaczyć...
  • Page 24 USTAWIENIA 4. USTAWIENIA UWAGA: Konfiguracja kamery została przedstawiona z użyciem rejestratora marki Novus. Kamera posiada menu ekranowe wyświetlane na tle obrazu. Podczas normalnej pracy kamery na obrazie mogą być wyświetlane informacje statusowe. Do nawigowania po menu ekranowym i dokonywania zmian służy opcja PTZ w rejestratorze. Protokołem używanym do sterowania funkcjami kamery jest protokół...
  • Page 25 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1. Menu główne Po naciśnięciu przycisku „Menu” na ekranie zostanie wyświetlone poniższe menu: 4.1.1 Podmenu LENS (ustawienia obiektywu) Dla tego modelu kamery funkcja jest niedostępna. 4.1.2 Podmenu EXPOSURE (ekspozycja) Podmenu zawiera ustawienia ekspozycji i migawki.
  • Page 26 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.3 Podmenu BACKLIGHT Funkcje kompensacji jasnego tła pozwalają uwypuklić obiekt znajdujący się na pierwszym planie w obrazie przy silnie oświetlonym tle (BLC), lub obserwować obiekty znajdujące się w pobliżu silnych punktowych źródeł światła (HSBLC).
  • Page 27 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.4 Podmenu WHITE BAL (balans bieli) Funkcja balansu bieli pozwala na właściwą interpretację kolorów dla światła o różnej temperaturze barwowej. ATW - automatyczne ustawienie poziomu bieli z ciągłym śledzeniem temperatury barwowej. AWC→SET - adaptacyjne ustawienia balansu bieli. W celu uzyskania optymalnych ustawień...
  • Page 28 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.6 Podmenu NR (redukcja szumów) Pozwala na dokonywanie ustawień funkcji cyfrowej redukcji szumów. Po wybraniu pozycji i wydaniu polecenia ENTER pojawi się podmenu, które umożliwia ustawienie poziomu redukcji szumów dla statycznych partii obrazu - 2DNR oraz dla zmiennych (dynamicznych) partii obrazu - 3DNR.
  • Page 29 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA Po wybraniu pozycji ON i wydaniu polecenia ENTER pojawi się poniższe podmenu pozwalające dopasować ustawienia dotyczące funkcji detekcji ruchu: SELECT - umożliwia wybór ustawianej aktualnie strefy detekcji ruchu DISPLAY - umożliwia wyłączenie i włączenie stref, oraz ustawienie ich rozmiaru i położenia SENSITIVITY - ustawianie czułości detekcji dla ustawianej aktualnie strefy...
  • Page 30 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA LANGUAGE - pozwala na wybranie języka OSD spośród: angielskiego, polskiego, rosyjskiego i innych. DEFECT - otwiera podmenu pozwalające na wykonanie korekcji nieaktywnych (uszkodzonych) pikseli: LIVE DPC - ustawianie parametrów funkcji korygującej wadliwe piksele w czasie rzeczywistym.
  • Page 31 NVAHD-2DN3201MH/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA 4.1.8 Podmenu ADJUST (regulacje) Pozwala na wykonanie dodatkowych regulacji obrazu. Po wydaniu polecenia ENTER pojawi się poniższe podmenu: SHARPNESS - umożliwia wyłączenie (OFF) i włączenie (AUTO) korekcji ostrości obrazu. Po wybraniu AUTO i wydaniu polecenia ENTER pojawia się kolejne podmenu w którym można ustawić...
  • Page 32 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-06-07 MO, TF...
