Luna 3001 Fitting Instructions

3001
Conformes aux essais statiques de la norme ISO/PAS 11154 (09/2007) - NFR 18-903-1 et DIN 75302 contresignés de la marque "GS"
(IT) (GB)

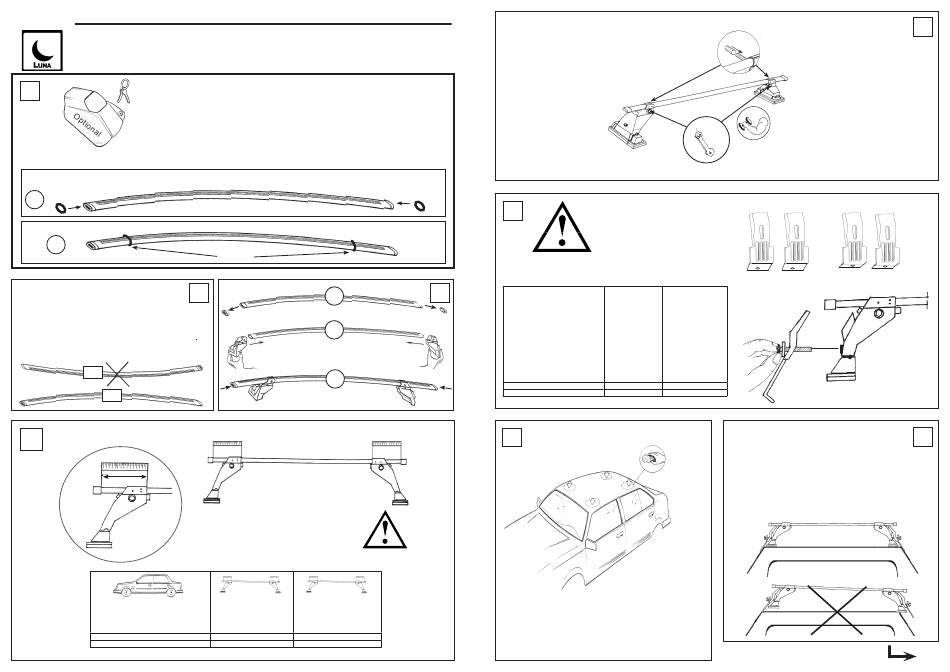

ISTRUZIONI DI MONTAGGIO FITTING INSTRUCTIONS
(D) (F)
MONTAGEANWEISUNGEN INSTRUCTIONS DE MONTAGE
(H) (PL)
SZERELÉSI UTASITÁS INSTRUKCJA MONTAZU
(IT) ATTENZIONE: Punto da eseguire solo con l'optional.
1
(GB) ATTENTION: To follow only when installing the optional cover with key.
(E) ATENCION: Seguir únicamente para el montaje de las cerraduras con llave.
(D) ACHTUNG: Zu beachten nur bei Montage der Zier- abdeckung mit Schloesser.
(F) ATTENTION: À suivre uniquement pour le montage des caches avec serrures.
(NL) LET OP: Alleen voor installeren van de optionele top met sleutel.
(P) ATENÇÃO: Seguir apenas aquando da instala
(H) FIGYELEM: Csak az opcionális zárható burkolat használata esetén.
(PL) Postępować zgodnie instalując tylko dodatkową pokrywę oslonę kluczem.
(SLO) POZOR: upo
(HR) PAŽNJA: Ove upute slijediti samo kod montiranja dodatnog poklopca s klju
(IT) (GB) (E) (D) (F)
INSERIRE INSERT CUBRIR STOPFEN ENFILER
O-Ring
A
B
2
(IT) GIRARE LE BARRE NEL VERSO GIUSTO.
(GB)
SET BARS IN THE CORRECT POSITION AS SHOWN BELOW.
(E)
COLOCAR LAS BARRAS CORRECTAMENTE COMO INDICADO ABAJO.
(D)
BARREN RICHTIG POSIZIONIEREN, WIE UNTER GEZEICHNET.
(F)
POSITIONER LES BARRES CORRÈCTEMENT COMME INDIQUÉ CI-DESSOUS.
(NL) PLAATS DE DRAGER IN DE JUISTE POSITIE, ZOALS HIERONDER AANGEGEVEN.
(P)
COLOCAR AS BARRAS, COMO INDICADO ABAIXO.
(H)
FORDÍTSA A HELYES POZÍCIÓBA.
(PL) ś ć ś
UMIE CI ZESTAW BELEK WE WlA CIWEJ POZYCJI JAK POKAZANO PONIZEJ.
(SLO)
NAMESTITI PREČKE V POZICIJO, KOT JE PRIKAZANO SPODAJ.
(HR)
NAMJESTITI ŠIPKE U PRAVILNU POZICIJU, KAKO JE PRIKAZANO NA SLICI ISPOD.
NO
OK
4
mm
ZOOM
(IT) MODELLI AUTO (NL) AUTO
(GB) CARS (P) MODELO AUTO
(E) COCHES (H) AUTÓ TIPUS
(PL) MODELE SAMOCHODÓW
(D) WAGEN
(SLO) MODELI AVTOMOBILOV
(F) VOITURES
(HR) MODELI AUTA
FIAT BRAVO (07->)
SKODA OCTAVIA II 4P (04->12)
(E)
INSTRUCCIONES PARA SU MONTAJE
(NL) (P)
MONTAGE INSTRUCTIES INSTRUÇÕES DE MONTGEM
(SLO) (HR)
NAVODILA O MONTAŽI UPUTE ZA MONTAŽU.
Ç ão da cobertura com fechadura opcional.
tevati le pri monta i dodatnega pokrov ka s kju em.
Š Ž Č Č
em
Č
(NL) (P) (H) (PL) (SLO)
BEVESTIG INSERIR TOLJA FEL NALOZIC VSTAVITI
O-Ring
A
B
C
mm mm
(IT)
MISURE PRECISE
(GB)
EXACT DIMENSIONS
(E)
MEDIDAS CORRECTAS
(D)
GENAUE MASSE
(F)
MESURES EXACTES
(NL)
EXACTE AFMETINGEN
(P)
MEDIDAS PRECISAS
(H)
PONTOS MÉRET
(PL)
DOKLADNE WYMIARY
(SLO)
TOČNE MERE
(HR)
PRECIZNE MJERE
(IT) ANTERIORE (NL)VOORSTE G. (IT) POST. (NL) ACHTERSTE G.
(P) À FRENTE (GB) REAR (P) ATRÁS
(GB) FRONT
(E) DELANTERO (H) ELSÖ RÚD (E) TRASERO (H) HÁTSÓ RÚD
(PL) PRZOD (D) HINTERE
(D) VORDERE (PL) TYL
(F) AVANT (SLO) SPREDAJ (F) ARRIERE (SLO) ZADAJ
(HR) PREDNJI
(HR) STRAŽNJI
76 mm 99 mm
138 mm 145 mm
.
(HR)
PREKRITI
O-Ring
6
3
(IT)
MODELLI AUTO
(GB)
CARS
(E)
COCHES
(D)
WAGEN
(F)
VOITURES
(NL)
AUTO
(P)
MODELO AUTO
(H)
AUTÓ TIPUS
(PL)
MODELE SAMOCHODÓW
(SLO)
MODELI AVTOMOBILOV
(HR)
MODELI AUTA
FIAT BRAVO (07->)
SKODA OCTAVIA II 4P (04->12)
7
(IT)
INSERIRE TAPPO SU VITE
(GB)
INSERT THE CAP ON THE SCREW
(E)
CUBRIR TORNILLO CON SU PLASTICO
(D) B
STOPFEN AUF DIE SCHRAUBE EINSETZEN
(F)
ENFILER LE CAPUCHON SUR LA VIS
(NL)
BEVESTIG DE DOP OP DE SCHROEF
(P)
INSERIR A TAMPA NO PARAFUSO
(H)
CSAVARJA FEL A MÜANYAG KUPAKOKAT
(PL)
NALOZYC KOREK NA SRUBE
(SLO)
VSTAVITI POKROVČEK NA VIJAK
(HR)
PREKRITI VIJAK ČEPIćEM
A
8 Nm
(IT) MONTAGGIO GANASCINE
(GB)
HOW TO ASSEMBLE THE CLAMPS
103
(E)
COMO MONTAR LAS FIJACIONES
(D)
ZUSAMMENBAU DER SPANNBACKEN
(F)
MONTAGE PATTE
(NL)
MONTAGE VAN DE KLEMMEN
(P) COMO FIXAR OS SUPORTES
(H)
RÖGZITÖ FÜLEK
(PL)
MONTAZ SZCZEK MOCUJACYCH
(SLO)
MONTAŽA NAPENJALNIKA
(HR)
MONTAŽA ČELJUSTI
(IT) (IT)
ANTERIORE POSTERIORE
(GB) (GB)
FRONT REAR
(E) (E)
DELANTERO TRASERO
(D) (D)
VORDERE HINTERE
(F) (F)
AVANT ARRIERE
(NL) (NL)
VOORSTE G. ACHTERSTE G.
(P) (P)
À FRENTE ATRÁS
(H) (H)
ELSÖ RÚD
HÁTSÓ RÚD
(PL) (PL)
PRZOD
TYL
(SLO) (SLO)
SPREDAJ
ZADAJ
(HR) (HR)
PREDNJI STRAŽNJI
103 103P
87 87P
(IT)
CENTRARE IL P. TUTTO SUL TETTO
(GB)
CENTRE THE UNIVERSAL BAR CARRIER ON THE ROOF
(E)
CENTRAR EL PORTAEQUIPAJES SOBRE EL TECHO
(D)
LASTENTRÅGER AUF DEM DACH ZENTRIEREN
(F)
CENTRER LE PORTE-TOUT SUR LE TOIT
(NL) PLAATS DE UNIVERSELE DRAGER IN HET MIDDEN VAN HET DAK
(P)
CENTRAR AS BARRAS PORTA BAGAGENS NO TEJADILHO
(H)
HELYEZZE KÖZÉPRE A RUDAKAT
(PL)
WYSRODKOWAC BAGAZNIK NA DACHU
(SLO)
CENTRIRATI PRTLJAŽNIK NA STREHO
(HR)
CENTRIRATI NOSAČE NA KROV
(IT)
PULIRE IL TETTO
(GB
)
CLEAN THE ROOF
(E)
LIMPIAR EL TECHO
(D)
DACH REINIGEN
(F)
NETTOYER LE TOIT
(NL)
DAK SCHOONMAKEN
(P)
LIMPAR O TEJADILHO
(H)
TISZTITSA MEG A TETÖT
(PL)
WYCZYSCIC DACH
(SLO)
OČISTITI STREHO
(HR)
ČIŠćENJE KROVA
5
(IT)
AVVITARE (A FONDO)
(GB)
TO SCREW (DOWN)
(E)
APRETAR (A FONDO)
(D)
FESTSCHRAUBEN
(F)
VISSER (À FOND)
(NL)
VASTSCHROEVEN
(P)
APERTAR POR BAIXO
(H)
MEGHÚZNI
(PL)
WKRECIC DO KONCA
(SLO)
PRIVITI (DO KONCA)
(HR)
PRIČVRSTITI (DO KRAJA)
103P 87
87P
8
OK
NO
