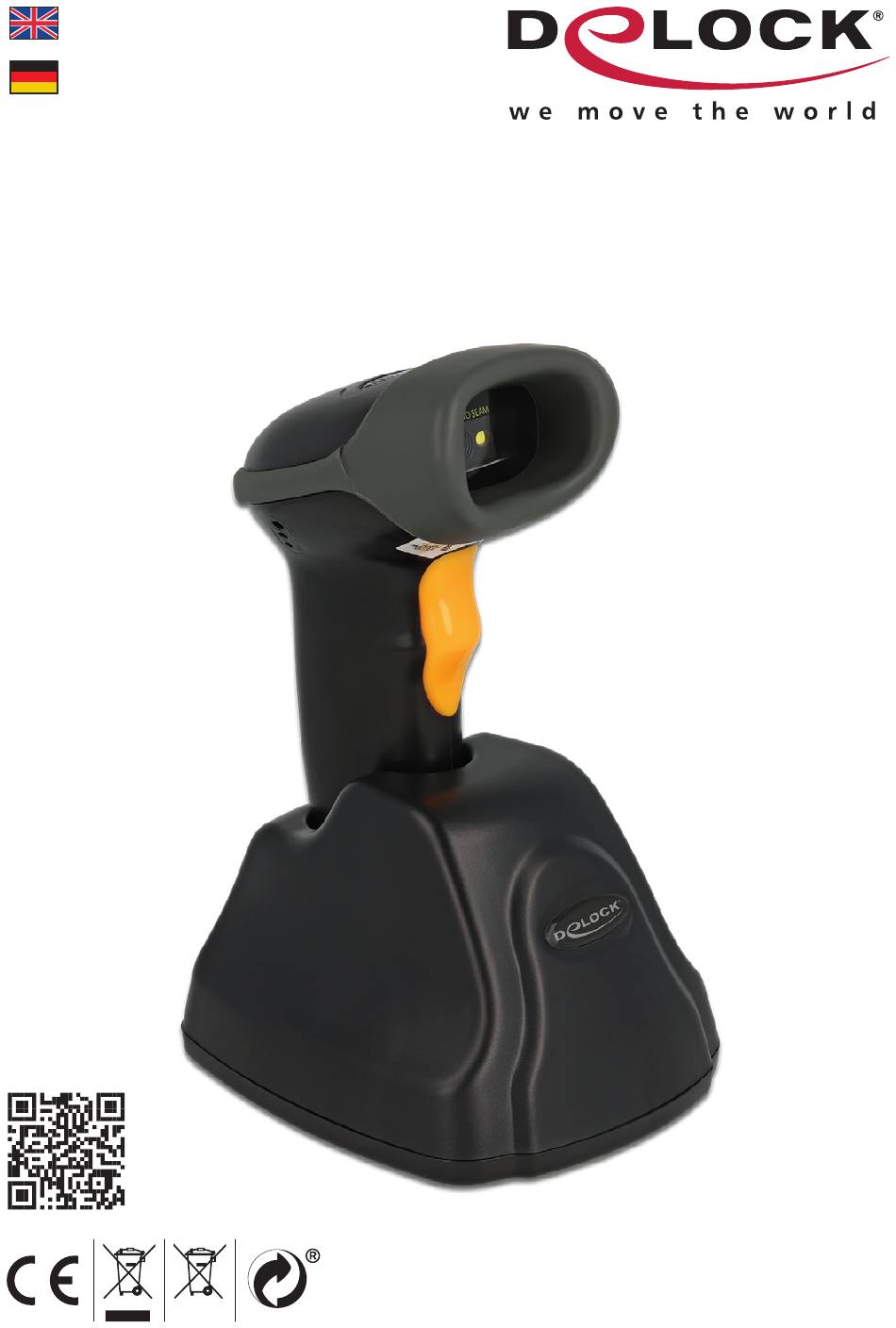

- Page 1 User manual Bedienungsanleitung 2.4 GHz Barcode Scanner 1D and 2D with charging station - multilingual Product-No: 90550 User manual no: 90550-a www.delock.com...
-
Page 2: Specification
English Description This barcode scanner by Delock can be wirelessly connected to a PC or laptop. All common 1D and 2D barcode types can be precisely captured even at long distances. Additionally, the scanner recognizes barcodes displayed on displays and monitors. - Page 3 English • Current consumption: operation: max. 120 mA standby: max. 500 mA • Operating temperature: -20 °C ~ 60 °C • Storage temperature: -40 °C ~ 70 °C • Relative humidity: 5 - 95 % (non condensing) • Colour: black •...
- Page 4 English Charge battery You can charge the scanner‘s battery by using the charging station. For this purpose, the station must be connected to the system via USB cable. Then place the scanner in the holder provided for this purpose. Beep tones 5 melodical beeps Scanner is active One short beep...
- Page 5 English 1. Reset 2. Wireless restore should turn off -wake up by pushing scanner button 3. Match Scan Mode The scanner has three different scanning modes. Continuous scanning, where the scanner stays on, auto scanning, where the scanner detects when a barcode is in the reading range, and normal mode, scanning at the touch of a button.
- Page 6 English Shutdown Change language settings You can choose between below languages. First please scan „Western Europe“ than your language Western Europe German English French Italian Spanish...
- Page 7 English Swiss (German) Swiss (French) Portuguese Finnish Czech Hungarian Danish Polish...
- Page 8 English Data transfer from the memory mode If you are outside the transmission range to the base station and the connected system, you can save the scanned codes to the internal memory using the code below: Using the code below you can then enter the internal memory mode. The total amount of the memory is recorded by the following barcode.
- Page 9 English Transmission speed Select the transmission speed according to the PC reception speed. fast slow Terminator setting Clear terminator Add tab terminator Add return terminator Add carriage return and line feed (double carriage return)
- Page 10 English Case conversation All case Case is not converted Case reversal Full capital case ID setting „ID display“/“ID hide“ is to set directly. To edit ID, scan „Edit ID“ and then scan „digital barcodes“ (from 0~9). After editing successfully, the buzzer will sound 2 times.
- Page 11 English ID Digital Codes -11-...
- Page 12 English Prefix The prefix is a string of character strings defined by the user before the decoded data. You can add and modify the prefix by reading the following setting codes. The prefix allows up to 15 characters. For each prefix character, two hexadecimal values are used to represent it.
- Page 13 English Allow suffix Modify suffix **Prohibit adding Save Cancel Settings When there is an error in reading the data, the following setting codes can be read to cancel the current setting, cancel the data read previously, and cancel a string of data read previously. Cancel one bit of data previously read Cancel a string of data previously read Cancel current setting...
- Page 14 English Digital (hexadecimal) barcode and save codes Save Data (for adding prefix and suffix) -14-...
- Page 15 Support Delock If you have further questions, please contact our customer support support@delock.de You can find current product information on our homepage: www.delock.com Final clause Information and data contained in this manual are subject to change without notice in advance. Errors and misprints excepted.
- Page 16 Deutsch Kurzbeschreibung Dieser Barcode Scanner von Delock kann mit einem PC oder Notebook kabellos verbunden werden. Es können alle gängigen 1D und 2D Barcodetypen auch auf weite Entfernung präzise erfasst werden. Zusätzlich erkennt der Scanner auf Displays und Monitoren dargestellte Barcodes.
- Page 17 Deutsch • Stromaufnahme: Betrieb: max. 120 mA Standby: max. 500 mA • Betriebstemperatur: -20 °C ~ 60 °C • Lagerungstemperatur: -40 °C ~ 70 °C • Relative Luftfeuchtigkeit: 5 - 95 % (nicht kondensierend) • Farbe: schwarz • Gewicht: Barcode Scanner: ca. 146 g Ladestation: ca.
- Page 18 Deutsch Akku laden Sie können den Akku des Scanners mit Hilfe der Ladestation laden. Hierfür muss die Station per USB Kabel mit dem System oder einem Stromadapter verbunden sein. Im Anschluss stellen Sie den Scanner in die dafür vorgesehene Halterung. Piep Töne 5 melodische Töne Scanner ist aktiv...
- Page 19 Deutsch 1. Zurücksetzen 2. Wireless Verbindung wieder herstellen Scanner schaltet sich kurz ab, bitte per Tastendruck wecken und Matchen 3. Matchen Scan Modus Der Scanner verfügt über drei verschiedene Scan Modi. Dem kontinuierlichem scannen, bei dem der Scanner an bleibt, dem Autoscan bei dem der Scanner erkennt wenn ein Barcode im Lesebereich ist und dem normalem Modus, scannen per Tastendruck.
- Page 20 Deutsch Scanner ausschalten Tastaur Sprache ändern Sie können zwischen folgenden Sprachen wählen. Bitte scannen Sie zuerst „Westeuropa“ anschließend Ihre Sprache. Western Europe German English French Italian Spanish -20-...
- Page 21 Deutsch Swiss (German) Swiss (French) Portuguese Finnish Czech Hungarian Danish Polish -21-...
- Page 22 Deutsch Datenübertragung aus dem Speichermodus Falls Sie sich außerhalb der Übertragungsreichweite zu der Ladestation und dem damit verbundenem System befinden, können Sie die gescannten Codes mit dem untenstehenden Code auf dem internen Speicher sichern: Über den untenstehenden Code gelangen Sie anschließend in den internen Speichermodus.
- Page 23 Deutsch Übertragungsgeschwindigkeit Wählen Sie die Übertragungsgeschwindigkeit entsprechend der PC-Empfangs- geschwindigkeit. schnell langsam Terminator Einstellung sämtliche Einstellungen löschen Tab hinzufügen Zeilenumbruch hinzufügen Zeilenumbruch und extra Zeile hinzufügen (doppelter Zeilenumbruch) -23-...
- Page 24 Deutsch Case Conversation All case Case wird nicht umgewandelt Case Umwandlung Full capital case ID Einstellung „ID anzeigen“/“ID ausblenden“ kann direkt eingestellt werden. Um die ID zu bearbeiten, scannen Sie „ID bearbeiten“ und dann „digitale Barcodes“ (von 0~9). Nach erfolgreicher Bearbeitung ertönt ein 2-maliger Signalton. Bitte beachten: Zwischen der ID und den Barcode-Daten befindet sich ein Leer- zeichen.
- Page 25 Deutsch ID Digital Codes -25-...
- Page 26 Deutsch Präfix Das Präfix ist eine vom Benutzer definierte Zeichenkette vor den dekodierten Daten. Sie können das Präfix hinzufügen und ändern, indem Sie die folgenden Einstellungscodes scannen. Das Präfix kann bis zu 15 Zeichen enthalten. Für jedes Präfixzeichen werden zwei hexadezimale Werte verwendet, um es darzustellen. In Anhang finden Sie eine Tabelle zur hexadezimalen Umrechnung der Zeichenwerte.
- Page 27 Deutsch Suffix erlauben Suffix bearbeiten Hinzufügen verbieten Speichern Einstellungen abbrechen Wenn beim Scannen der Daten ein Fehler auftritt, können die folgenden Einstel- lungscodes gescannt werden, um die aktuelle Einstellung zu löschen, die zuvor gelesenen Daten zu löschen und eine zuvor gelesene Datenfolge zu löschen. Löschen eines Teils der zuvor gelesenen Daten Abbrechen einer zuvor gelesenen Datenfolge Aktuelle Einstellung abbrechen...
- Page 28 Deutsch Digital (hexadecimal) Barcode Daten speichern (zum Hinzufügen von Präfix und Suffix) -28-...
- Page 29 Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten. Copyright Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
- Page 30 Ascll Attached List Hexadecimal Charakter Hexadecimal Charakter Hexadecimal Charakter Hexadecimal Charakter & < > "...
-
Page 32: Declaration Of Conformity
Products with a CE symbol fulfill the EMC directive (2014/30/EU) and RoHS directive (2011/65/EU+2015/863+2017/2102), which were released by the EU-comission. The declaration of conformity can be downloaded here: https://www.delock.de/produkte/G_90550/merkmale.html Frequency band(s): 2400 - 2483.5 MHz Maximum radio-frequency power transmitted: 0.773 mW EIRP...
