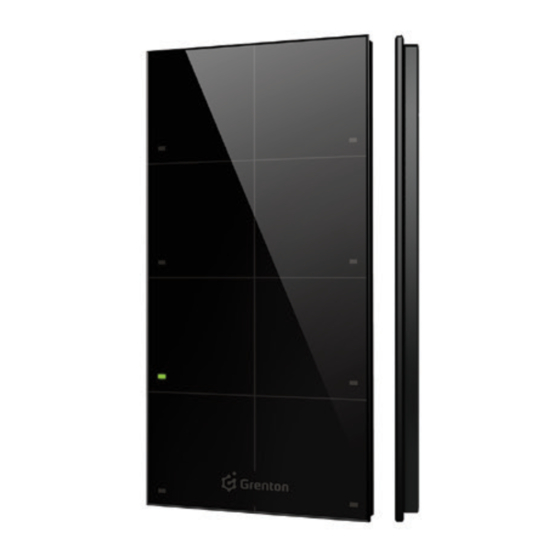

GRENTON TOUCH PANEL 8B
TPA-208-T-0X
PANEL DOTYKOWY
WŁAŚCIWOŚCI
•
każdy przycisk może realizować do czterech niezależnych funkcji
•
posiada wbudowany czujnik temperatury
•
każdy klawisz może zasygnalizować poprawność zadziałania lub błędy: funkcja ShowOK
i ShowError
•
dostępny w różnych kolorach
SCHEMAT PODŁĄCZENIA
1
2
INSTALACJA MODUŁU
Podłącz moduł zgodnie z powyższym schematem.
Po połączeniu modułu z pozostałymi modułami w systemie za pomocą
W tym celu wykonaj następujące czynności:
1. Połącz moduł CLU za pomocą gniazda ETHERNET z komputerem, na którym
2. Otwórz istniejący lub stwórz nowy projekt w programie GRENTON OBJECT MANAGER.
3. Uruchom procedurę CLU DISCOVERY.
Znalezione moduły dodaj do projektu.
4.
DANE TECHNICZNE
zasilanie DC
maks. pobór prądu
waga
wymiary (wys./szer./gł.)
zakres temperatur pracy
INFROMACJE DODATKOWE
Pełna instrukcja, specy kacja techniczna oraz deklaracja zgodności
dostępne są na stronie:
Ogólne warunki Gwarancji dostępne są na stronie internetowej
producenta pod adresem:
puszka
podtynkowa
pierścień
mocujący
TF -Bus
5 - 24 V
7 mA (przy 24 V)
200 g
160/80/18 mm
O do +40°C
www.grenton.pl
www.grenton.pl/gwarancja
Panel dotykowy.
Zastępuje tradycyjne
włączniki oświetleniowe.
3
klik!
v. 1.0
