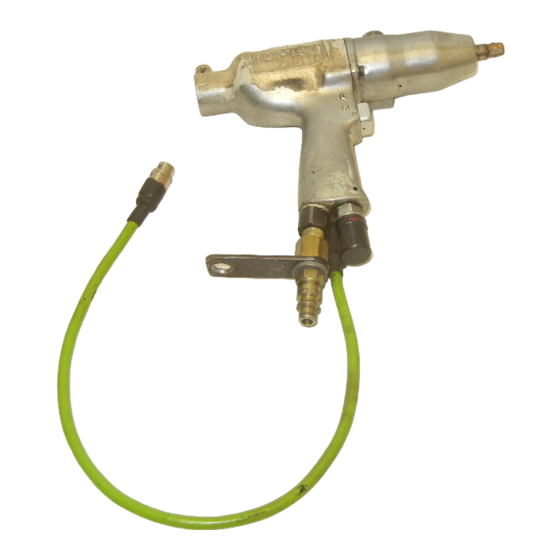

Yokota YED-90 Manual

Hide thumbs

page of 54

/ 54
Bookmarks

Quick Links

Download this manual

〇エアツールを

安全に使用していただくための警告・注意

〇システムレンチ(ツール・コントローラ等)を

安全に使用していただくための警告・注意

〇基本システム構成図

〇外観図／仕様／標準附属品

〇リバースレバーの操作方法

〇タッチジョイント締付トルク

〇スロットルノブの操作方法

〇トルクの調整方法

〇ソケットの取付け方

〇ビットの取付け・取外し方

〇点検とその処置

●このたびはヨコタ製品をお買い上げいただきまして、まことにありが

とうございます。

●ご使用の前に必ず本書をよくお読みになり、内容を十分にご理解の上、

正しくご使用ください。

●この取扱説明書は必ず保管してください。

システムレンチ取扱説明書

ピストル型／Sqタイプ・ビットタイプ

YEX-120・120A / 150・150A

YEX-501・501A / 701 / 901

YEX-1400 / 1900 / 3000

保管用

YED-90 / 200

1〜8

18〜25

35〜38

41〜44

48〜49

Need help?

Do you have a question about the YED-90 and is the answer not in the manual?

Questions and answers

Summary of Contents for Yokota YED-90

Page 1 保管用システムレンチ取扱説明書ピストル型／Sqタイプ・ビットタイプ YED-90 / 200 YEX-120・120A / 150・150A YEX-501・501A / 701 / 901 YEX-1400 / 1900 / 3000 目次〇エアツールを安全に使用していただくための警告・注意 1〜8 〇システムレンチ(ツール・コントローラ等)を安全に使用していただくための警告・注意 18〜25 〇基本システム構成図〇外観図／仕様／標準附属品 35〜38 〇リバースレバーの操作方法〇タッチジョイント締付トルク〇スロットルノブの操作方法〇トルクの調整方法 41〜44 〇ソケットの取付け方〇ビットの取付け・取外し方〇点検とその処置 48〜49 ●このたびはヨコタ製品をお買い上げいただきまして、まことにありが...
Page 2 〇Mounting and removal of a bit 〇Checks and countermeasures 50〜51 ●Thank you very much for purchasing this YOKOTA product. ●Please be sure to thoroughly read this Instruction Manual and fully understand the instructions before use. ●Please be sure to retain this Instruction Manual at hand.
Page 3 エアツールを安全に使用していただくための警告・注意警告：下記項目内容を十分理解の上、本書をお読みください。 ■安全上の注意事項は、次の見出しを掲げております。いずれも安全に関する重要な内容を記載していますので、必ず守ってください。警告 …誤った取扱をしたときに、使用者が死亡または重症を負う可能性が想定される場合。注意 …誤った取扱をしたときに、使用者が障害を負う可能性が想定される内容、および物的損害のみの発生が想定される場合。 ※「注意」に記載した事項でも、状況によっては重大な結果に結びつく可能性があります。 ■本書はご使用される方が、いつでも利用できる場所に大切に保管し、繰り返しお読みください。 ■本書および製品に貼付けされている警告ラベルを紛失または汚損された場合は、弊社もしくはご購入の販売店を通じ、速やかにお取寄せの上、正しく保管または貼付けしてください。 ■当製品を譲渡もしくは貸出される場合は、本書を必ず添付してください。お買い上げの製品または本書の内容について、ご質問がおありの場合は弊社もしくはお買い上げの販売店までお問い合わせください。...
Page 4 警告 ■ご使用前に必ず本書をよくお読みになり、内容を十分にご理解の上、正しくご使用ください。注意 ■エアツールを使用する前に準備頂くもの ●適正な配管設備をご準備ください。配管略図枝パイプ勾配1／100以上ストップバルブメインパイプフィルタレギレータルブリケータドレンタンクコンプレッサカプラ推奨内径のホース使用配管は清浄で乾燥した圧縮空気を送るよう実施しなければなりませんので、いかにコンプレッサーを合理的に設置しても配管に注意を怠りますと圧力降下、ドレンなどの悪影響により、出力の低下、および工具の早期破損を生ずる原因となりますので十分にご注意ください。圧力はコンプレッサーの近くと遠くとでは必然的に差ができるものですが、特に空気の流れの速い場合はかなりの値に達することがあります。これは一般に途中損失、またはパイピングロスといわれるもので空気流とパイプ、またはホースの内壁との摩擦による損失や外部への洩れなどが原因です。その圧力降下は管が大きくなれば減り、管の長さに損失は比例するもので、上記配管略図のようにレシーバーから各々のパイプを経て、フィルタ、レギレータ、ルブリケータによってドレン、および塵埃などの除去、適正圧力の確保、自動給油を行い、種々の悪影響を防ぎます。...
Page 5 注意 ●ドレンの除去午前午後の作業開始前にドレンタンク内のドレンの除去を行ってください。使用前にはエアホースの空吹かしを行ってエアホース内のドレンを吹き出してから、エアホースを接続してください。注意 ●適正な空気圧力で使用してください。指定空気圧力以上での使用は製品の破損・事故の原因となりますので、圧力計、減圧弁等を設置して、必ず適正な空気圧力（無負荷時の配管動圧）で使用してください。空気圧力の設定方法は、ツールから先端工具が取り外されている状態で、ツールを無負荷で作動させ、配管上のレギレータで設定してください。 ※指定空気圧力はＰ１８参照注意 ●清浄で乾燥した圧縮空気を供給してください。塵埃、ドレン等は故障および事故の原因となりますので、清浄で乾燥した圧縮空気を供給するようにしてください。エアドライヤ、エアフィルタ等の設置をおすすめします。警告 ●適正なエアホースを使用してください。エアホースは耐油性で外面が耐摩耗性を有し、規定内径で作業空気圧力に適合したものを使用してください。また、老朽化したものや極端に長いもの（推奨長さ：5ｍ以内）は使用しないでください。警告 ●適切な周辺機器・アクセサリをご使用ください。先端工具・ソケット・ビット・ドリル・砥石・チゼル・ニードル等、動力工具に適合したものをご使用ください。また安全で正しい使用方法に関して不明点や疑問のある場合は、本機を使用する前にメーカーまたは販売店に必ずご相談ください。...
Page 6 警告 ■作業環境について ●作業場は十分に明るくし、いつもきれいに保ってください。暗い作業場や散らかった作業場は事故の恐れがあります。照明等に留意し、整理整頓を心がけてください。 ●爆発の危険のあるところでは使用しないでください。エアツールは引火や爆発の恐れがある場所では、危険ですので絶対に使用しないでください。 ●高所作業には十分注意してください。エアツールの落下による事故を防止するため、高所での作業時は安全ワイヤの使用等の落下防止策を講じてください。また足場の安全性を十分確認し、転落事故に注意してください。 ●関係者以外は近づけないでください。作業場所には作業関係者以外は近づけないでください。特に子供は危険です。 ●騒音に注意してください。騒音に関しては法令および各都道府県の条例で定める規制があります。周囲に迷惑をかけないよう規制値以下で使用されることが必要です。必要に応じ遮音壁等を設けてください。騒音が作業者の位置にて85dB（Ａ）を越える場合は、必ず耳栓を使用してください。また85dB（Ａ）以下の場合についても、耳栓を使用されることをおすすめします。警告 ■作業保護具について ●作業保護具を使用してください。人体保護のため、作業に応じヘルメット、保護めがね、耳栓、防塵マスク、安全靴等の作業保護具を使用してください。 ●適した服装で作業してください。ダブダブの服やネックレス等の装身具は着用せず、作業に適した服装で作業してください。また、長い髪の毛がエアツールにかからないように、帽子等で覆ってください。...
Page 7 警告 ■エアツール使用時の基本的な注意事項について ●作業は十分注意して行ってください。軽率な行動や非常識な行動および疲れている場合の使用等はけがや事故の原因となりますので、油断しないで、十分注意して作業を行ってください。 ●指定された用途以外に使用しないでください。指定用途以外への使用は事故の原因になりますので、絶対に行わないでください。 ●無理な使用は行わないでください。過負荷での無理な使用は、エアツールの破損や故障の原因となりますので、能力以内で使用するようにしてください。 ●エアツールの取扱は丁寧に行ってください。乱暴な取扱は事故や故障の原因となりますので、エアツールを投げたり落としたりして、衝撃を与えないようにしてください。 ●エアホースの取扱は丁寧に行ってください。エアホースをエアツールの支えや、上げ下げに使用しないでください。エアホースの破損は事故の原因となります。 ●使用した工具類は、必ず取外してください。エア源とつなぐ前に、アクセサリ固定に用いたスパナや、能力調整に用いた六角レンチ等の工具類が取り外して有る事を確認してください。 ●エアコンプレッサ以外の動力源を使用しないでください。エアツールはエアコンプレッサによる圧縮空気を動力源とする工具です。圧縮空気以外の高圧ガス（酸素・アセチレンガス・プロパンガス等）を使用すると爆発の危険があります。...
Page 8 ●エアホース取付け具は確実に取付けてください。取付け不備によりエアホースがはずれた場合、エアの噴射によりエアホースが飛び回り、非常に危険ですので、エアホース取付け具はエアホースおよびエアツールに確実に取付けてください。 ●エアホースの接続時はゴミ等の混入に注意してください。エアホースを本機に接続する際は、必ずゴミやドレンがなくなるまでエアブローを行ってください。またエアホース接続部のゴミ等は必ず取除いてから接続してください。 ●作業対象物をしっかりと固定してください。作業対象物の固定が不十分な場合、作業対象物が飛んでけがをする恐れがありますので、確実に固定して作業を行ってください。 ●可動部に手や布きれ等を近づけないでください。使用中は非常に危険ですので、可動部に手や布きれ等を絶対に近づけないでください。 ●電気に対し接触させないでください。エアツールは電気との接触に対し絶縁されていませんので、電気に対し接触させないように注意して使用してください。 ●不意な始動を避けてください。エアホースを接続する場合は、始動スイッチが停止位置になっているかを確認してください。またエアツールを持ち運びする場合は、始動スイッチに手をかけないでください。 ●排気の方向には十分に注意してください。エアツール作動時にはオイルミストが発生いたします。またコンプレッサーや配管内の異物等も排出される場合がございますので、排気が直接目や耳にあたらないように、排気方向に注意して使用してください。...
Page 9 ●無理な姿勢での作業は危険です。エアツールを確実に保持し、突発的な動きにも対応できるようにして、安定した作業姿勢で作業を行ってください。 ●適切に休憩をおとりください。長時間の連続作業は疾病等の原因となりますので、適当に休憩をおとりください。また痛み等、身体に異常を感じた場合は、直ちに使用を中止し、医師の診断を受け、その指示に従ってください。 ●改造は絶対にしないでください。改造を行っての使用は事故の原因になりますので、絶対に行わないでください。また、純正部品以外の部品を組み込むことも行わないでください。 ●部品を取外さないでください。取付けてある部品やねじ類を取外しての使用は、事故の原因になりますので、絶対に行わないでください。 ●エアツールに異常を感じた場合は直ちに使用を中止してください。使用中に異常を感じた場合は直ちに使用を中止して、点検・修理を依頼してください。 ●危険が予測される場合はエアの供給を止め、エアホースをエアツールからはずしてください。使用しない、または保守点検を行う場合や、先端工具・砥石・チゼル等の交換を行う場合、その他危険が予測される場合は、必ずエアの供給を止め、エアホースをエアツールからはずしてください。なお、自動的に圧縮空気を遮断する保護装置（カップリング等）を使用していない限り、エアホースを取外す場合は、まず元コックを締め、エアホースへの圧縮空気の供給を止め、次に本機のバルブを開き、エアホース内の残存空気を排出してから行ってください。...
Page 10 警告 ■保守・点検・修理について ●保管には十分な配慮を行ってください。使用しない場合は、十分に手入れを行い、子供の手の届かない、乾燥した場所に保管してください。 ●給油は大切です。給油の効果として、エアモーター部、及びギヤ等の早期磨耗を防ぎ、錆びの発生を抑制します。給油を怠りますと、故障の原因となるばかりでなく事故の恐れがありますので、エアモータ部に1日2〜3回、TKa等油圧ユニット搭載モデルにはコスモロックドリル46を、他のツールにはコスモタービン32（タービン油 ISO VG32）を数滴給気口より補給してください。自動滴下機能を有するルブリケータの設置をおすすめします。 ※上記推奨オイルは弊社で取り扱いできます。 ●使用前には必ず点検を行ってください。使用前にはねじ部のゆるみや部品の損傷等がないか必ず点検してください。性能の低下や故障の原因となるばかりでなく、危険をともなう恐れがあります。 ●保守・点検を必ず実施してください。安全に効率良く作業していただくために、保守・点検を怠らないでください。 ●先端工具等、周辺機器の点検を必ず実施してください。先端工具（ソケット・ビット・ドリル・砥石・チゼル・ニードル等）の周辺機器も安全に効率よく作業いただくために、保守・点検を実施してください。先端工具等と本体との接続部分も常に摩耗、破損等が無いか点検し、必要なら交換もしくは修理を依頼してください。接続部分に遊び、ガタつきの大きいものは、破損して怪我をするおそれがありますので、絶対に使用しないでください。 ●修理は弊社または弊社認定（指定）のサービス工場にご依頼ください。修理は弊社または弊社認定（指定）のサービス工場に、お買い求めの販売店または代理店等を通じ、ご依頼ください。お客様の勝手な処置により、事故や不具合が生じた場合は責任を負いかねますので、あらかじめご了承ください。...
Page 11 ■In cases where you lose this Instruction Manual or the warning label affixed to the product or make it dirty, immediately contact us or your YOKOTA representative to obtain the Manual or the warning label, and then properly retain the Manual or replace the warning label.
Page 12 ■Be sure to thoroughly read this Instruction WARNING Manual and fully understand the instructions before use. ■Preparation before use of pneumatic tool ●Proper piping facility should be prepared. Schematic Piping Diagram Branch pipe Gradient: Not less than 1/100 Stop valve Main pipe Filter Regulator...
Page 13 ●Elimination of drain CAUTION Before starting work in the morning and afternoon, elimi- nate drain from the drain tank. Before use, purge air through the air hose to eliminate drain from the air hose, and then connect the air hose to the pneumatic tool. ●Use this pneumatic tool at proper air pressure.
Page 14 ●Do not use this pneumatic tool in places with an WARNING explosion hazard. NEVER use the pneumatic tool in places with explosion and fire hazards. Doing so could induce a hazardous situation. ●Pay careful attention to the work in high places To prevent accidents resulting from the drop of the pneu- matic tool, take drop preventive measures such as use of safety wire to work in high places using the pneumatic tool.
Page 15 WARNING ■Basic precautions for use of this pneumatic tool: ●Pay careful attention to work. Hasty or thoughtless action or using the pneumatic tool when you are tired could result in injury or accidents. Use the pneumatic tool with your eye kept on and careful attention paid to it.
Page 16 ●Securely mount air hose attachments. Disconnection of the air hose could cause it to fly about due to air jet, thus inducing an imminently hazardous situation. To avoid that, securely mount the air hose attachment to the air hose and the pneumatic tool, respectively.
Page 17 ●Do not work in an improper body posture. Use the pneumatic tool in a stable working posture by securely holding it to be ready to respond to unexpected movement. ●Take a break as appropriate. Continuous work for an extended period of time could result in illness.
Page 18 ■Maintenance, check, and repair WARNING ●Pay the adequate consideration to store the pneu- matic tool. Unless the pneumatic tool is used, store it in the dry place beyond children’s reach, giving it the enough maintenance. ●Lubrication is important. As the result of lubrication, the premature wearing can be prevented and appearance of rust also can be restricted on the air motor part, gear and so on.
Page 19 ●For repair, ask us or our authorized (or designated) service factory. For repair of the pneumatic tool, ask us or our authorized (or designated) service factory through your YOKOTA dealer or distributor. Note that we are not responsible for any accidents or defects arising from customer’s arbitrary actions or measures.
Page 20 システムレンチ（ツール・コントローラ等）を安全に使用していただくための警告・注意本システムはボルト・ナット・ビス等の締付け作業を低振動・低騒音で行い、かつ締付けトルクの管理を精度よく行うことを目的とした手持ち用エアツールです。警告 ■指定以外の用途、使用は重大な事故につながるおそれがあります。ご使用の前に必ず本書をよくお読みになり、内容を十分にご理解の上、正しくご使用ください。 ■使用前の注意事項ツールに関して注意 ●空気圧力（無負荷時の配管動圧）は0.4〜0.6MPa内の一定圧力のもとでご使用ください。 ●レギレータ・エアフィルタ・ルブリケータを必ず取り付けてご使用ください。 ●導入時に設定したエア圧、設定値、アジャストボルトの調整位置、使用環境などは安易に変更しないで下さい。変更時には必ずトルクの確認を行って下さい。 ●エアホースは規定内径のものをご使用ください。規定内径以外のものは流量過不足を生じ能力や動作不良の原因になります。コントローラに関して警告 ●コントローラの取扱は丁寧に行ってください。乱暴な取扱は事故や故障の原因になりますので、投げたり落としたりして衝撃を与えないようにしてください。 ●使用温度は5℃〜40℃、湿度は35〜80％です。また直射日光、ほこり、腐食性ガスのある場所での使用はお避けください。 ●電源プラグをコンセントに差し込む時は感電しないように注意して作業してください。また作業は手が濡れた状態では行わないでください。 -18-...
Page 21 ●後面端子（入力・出力・電磁弁等）及び相手側の機器部品の結線は、電源スイッチをＯＦＦにして、電源プラグをコンセントから抜いて行ってください。 ●コントローラは定格表示してある電源で使用してください。また供給電圧の変動は、±10％以内におさえてください。定格表示以外の電源を使用すると、異常に発熱し、火災のおそれがあります。 ●コントローラのノイズ進入防止、感電防止のため、電源コードのプラグまたはコントローラの背面パネルから必ずアースをとってください。注意 ●コード類を持って運んだり、コード類を引っ張ってコンセントから抜かないでください。感電やショートして発火するおそれがあります。 ●コードを熱、油、角のとがったところに近づけないでください。 ●コードが踏まれたり、引っ掛けられたり、無理な力を受けて破損することがないように注意してください。感電やショートして発火するおそれがあります。 ●電磁弁は、コイル電圧・ＮＣ/ＮＯの別を、十分確認の上、ご使用ください。正しく動作しないだけでなく、故障・発火の原因になります。 ●振動が直接伝わる所に設置することはお避けください。 ●不安定な台の上や棚の上等に置くと落下するおそれがあり危険です。 ●大きなノイズの発生する場所（溶接機等）から離して設置してください。 -19-...
Page 22 ●接続ケーブルを使用する場合は、定期的に点検し、破損している場合には交換してください。感電やショートして発火するおそれがあります。 ●基板の改造等は行わないでください。 ●基板内部にはむやみに触れないでください。故障の原因となります。 ●ぬれた手で基板に触れないでください。故障の原因となります。 ●基板に無理な力を加えないでください。曲げやひねりが加わると、基板上の部品が外れる可能性もあります。注意 ■先端工具について ●先端工具は必ず動力工具用を使用してください。手動用の先端工具を使用しますと、破損し、破片が飛散する等、事故のおそれがありますので、本機に使用する先端工具は、必ず動力工具用のものを使用してください。 ●質量の大きな先端工具は使用しないでください。質量の大きな（重い・長い）ビット・ソケットは使用しないでください。質量が疑似トルクとしてツールに伝わり、正常な状態で締付が出来ない可能性があります。 ●ソケットのガタの大きいものは使用しないでください。 ●先端工具を取り付け、取り外し時は、エアホースを外してください。先端工具の取付け、取替え時は、必ず圧縮空気の供給を止め、エアホースを取外してから行ってください。なお、自動的に圧縮空気を遮断する保護装置（カップリング等）を使用していない限り、エアホースを取外す場合は、まず元コックを締め、エアホースへの圧縮空気の供給を止め、次に本機のバルブを開き、エアホース内の残存空気を排出してから行ってください。 -20-...
Page 23 ●ソケット、ビットは確実に取付けてください。ソケット、ビットは取付け後、軽く引っ張って抜けないか確認してください。不確実な取付けは、ソケット、ビットの破損や、本機の早期故障を招くばかりでなく、事故の原因になりますのでご注意ください。 ●ソケット留め具は指定のものを使用してください。ソケット留め具はソケットメーカーもしくは弊社指定のものを使用してください。針金やくぎ等によるソケット留め具の代用は非常に危険ですので、絶対に行わないでください。 ●吊り下げは確実に行ってください。本機をバランサ等にて吊り下げる場合は、本機の吊り環にバランサ等の引っかけ具が、確実に取付けられているか確認してください。また吊り環および引っかけ具は、定期的に損傷がないか点検し、必要なら交換してください。 ■使用時の注意事項ツールに関して注意 ●回転方向を必ず確認してください。回転方向切換レバーの回転方向を、必ず確認してから始動してください。また回転方向の切換は、必ず停止した状態で行ってください。 ●ソケットはボルトに確実に挿入してください。使用中にソケットがボルトよりはずれると非常に危険ですので、ソケットやビットは、ボルトおよびナットに確実に挿入して使用してください。 ●ビットは確実にねじにあてて使用してください。使用中にビットがねじよりはずれると非常に危険ですので、 + 1 のビットで + 2 のねじ頭を締める等の誤った使用は行わないで、必ずねじ頭にあったビットを使用してください。またビットはねじ頭に対してななめにあてたりせず、必ず垂直にあてて使用してください。 -21-...
Page 24 ●反力に対する備えを怠らないでください。締付け時に反力で振り回される危険がありますので、本体を確実に保持し、反力に備えるようにしてください。 ●無負荷の作動には注意してください。無負荷で作動させる場合は、先端工具は必ず取り外されている事を確認し、周囲に注意をしてください。長時間の無負荷運転は、部品の焼き付きや、早期摩耗の原因に成ります。 ●火傷に注意してください。作業後の先端工具およびボルト、ナット等は熱くなっていることがありますので、不用意にふれて火傷をしないようにしてください。 ●外部からの衝撃は与えないでください。カバープレート部、電子ブザー部、接続ケーブルのコネクタ部、ハンマケース内部は電子部品を使用していますのでご注意ください。 ●ボルト・ナット等の締付けたあとのトルクは定期的にトルクレンチでチェックしてください。コントローラに関して警告 ●薬品や水に対しては注意してください。特に水がコントローラ内部に入るとショートする危険があります。 ●リレー出力端子には規定以上の負荷をかけないでください。 ●出力端子で使用中、サージ（ノイズ）によりコントローラが誤動作する時は、適正なサージキラーを負荷の近くで並列に取付けてください。 ●コントロ−ラに電池が内蔵している場合は、定期的に交換してください。 -22-...
Page 25 ■その他の注意事項ツールに関して注意 ●修理時以外はオイルプラグをさわらないでください。早期オイル洩れの原因になります。 ●6ヶ月以上保管状態の製品を作動させる場合、打撃部のシール部分を損傷しオイル漏れを起こす可能性があります。製品を長期保管される場合、6ヶ月毎に負荷を与える状態でツールを作動させ、シール部が固着しないように定期メンテナンスをお願いします。弊社でも点検サービスを実施していますので、ご利用ください。 ●寒冷地、及び冬季の始業時には暖機運転を行ってください。メインシャフトに負荷をかけて約10秒間暖機運転を行ってください。スリップ現象（パルスが発生しない）が起こる場合があります。 ※使用推奨温度５℃〜４０℃ バイス等 ●長いソケットや大きなソケットなどは、スリップ現象を起こす原因になります。 -23-...
Page 26 コントローラに関して警告 ●電池を交換する場合、感電事故を避けるためにも、電源プラグを外してから行ってください。 ●電池を分解したり、ショート、変形、加熱、火に入れるなどしないでください。 ●電池は（＋）、（−）を正しく入れてください。 ●電池は幼児の手の届かない所に置いてください。万一飲み込んだ場合には、直ちに医師と相談してください。 ●リチウム一次電池は充電しないでください。発火、破裂の原因となり、非常に危険です。 ●使用しない場合は電源をOFFにしてください。 ●長期に使用しない場合は、電源プラグは電源から抜いてください。ニカド電池はリサイクルへ！本機に使用のニッケルカドミニウムバッテリー（ニカド電池）はリサイクル可能な貴重な資 Ni-Cd 源です。蓄電池や製品の廃棄の際は、リサイニカド電池はクルにご協力いただき、（弊社又は最寄りのリサイクルへ販売店）にお持ち込みください。 -24-...
Page 27 ツールケーブルに関して注意 ●ケーブルには、外部からの衝撃および引っ張りは与えないようにして下さい。 ●ケーブルを配線する時には、締め付け作業中に繰り返しの曲げや引っ張りがケーブルおよびコネクタの付け根部分に加わらないように注意して下さい。 ●エアホースとツールケーブルをテーピングする場合、ツールからの30㎝程はエアホースの回りを１.５〜２巻程巻いて(つるまき状に)セットし、ツールを振り回してもツールケーブルに張力が加わらないようにして下さい。テーピングカプラエアホースコネクタ ●ツールケーブルの使用長さにご注意ください。ツールケーブル（延長ケーブル、中継ケーブルを含む）が長くなりますと、入力信号の減衰が大きくなり正常な動作ができなくなる可能性があります。システムレンチからコントローラまで通常15m以内でご使用ください。15mを超える場合は、当社営業窓口までご相談ください。 -25-...
Page 28 Warning & caution for using system wrench (tool, controller) safely. This system is the hand-held air tool for the purpose of not only tightening the bolt, nut, screw etc. with low vibration and low noise level, but also managing the tightening torque precisely. ■...
Page 29 ●Wire the each terminal (input, output, solenoid valve etc.) to the related appliance, after putting off the main power switch and unplugging the cord. ●Use the controller with rated power supply as described. Furthermore, keep the fluctuation of supplied voltage within ±10％. If the power supply other than the described rated one is used, the abnormal heat may arise, which may cause the fire.
Page 30 ●In the usage of the connecting cable, inspect periodi- cally and exchange when broken. Otherwise, the electric shock or short circuit may arise, which may cause the fire. ●Do not modify the circuit board. ●Do not touch the inside of the circuit board blindly, which may cause the failure.
Page 31 ●Use a specified socket stopper. Use socket stoppers specified by Yokota or socket makers. Do not use wire, a nail and others as a substitute for a socket stopper, which can cause serious accidents.
Page 32 ●Be prepared for reaction force Be prepared for reaction force by holding the tool securely since there is a chance that an operator might be pushed around by the reaction force. ●Be careful with the operation of a tool at no load. When running the tool at no load, be sure that the tip tool was removed without fail and be careful about the surroundings.
Page 33 ■Other precautions About the tool ●Do not touch the oil plug except for repairing. CAUTION It can cause early oil leakage. ●Using a tool which has been in storage for more than 6 months may cause oil leakage because of damage to the seal part on the impulse mechanism.
Page 34 About the controller ●When exchanging the battery, pull off the power plug WARNING to prevent the accident of the electric shock. ●Do not disassemble the battery, make short-circuit or deformation, nor throw into the fire. ●Set the battery in the proper direction of （＋） & （−） ●Keep the battery away from the infant.
Page 35 About tool cable ●Do not give the impact and tension externally to the CAUTION cable. ●When connecting the cable, be careful not to give the repetitive bending or tension to the cable and the joint section of the connector during the tightening opera- tion.
Page 36 ■基本システム構成図 System configuration コントローラとツールとの接続方法は『システムレンチ取扱説明書』をご参照ください。 Refer to 「System wrench operation manual 」 for connecting the control- ler and tool. ※基本システム Basic system（YETC-220A）ワーク選択／本数管理開始用LS 締忘判定用LS Work select/Group control start LS Bolt count LS ワークワークA ワークB ワークH Work Work A Work B Work H 電磁弁出力...
Page 37 □YED-90 / 200 外観図 External View 標準附属品 Standard Accessories プロテクタ1個全長 Protector : 1 piece Overall Length (about) ピン1個 Pin : 1 piece Sハンドル1個 (YED-200) S-Handle : 1 piece (YED-200) 仕様 Specification 型式 YED-90 YED-200 Model 項目...
Page 38 □YEX-120 ・ 120A / 150 ・ 150A / 501 ・ 501A 外観図 External View 標準附属品 Standard Accessories プロテクタ1個全長 Protector : 1 piece Overall Length (about) ピン1個 Pin : 1 piece 仕様 Specification 型式 YEX-120 YEX-120A YEX-150 YEX-150A...
Page 39 □YEX-701 / 1400 / 3000 外観図 External View 標準附属品 Standard Accessories 全長プロテクタ1個 Overall Length (about) Protector : 1 piece ピン1個 Pin : 1 piece Sハンドル1個 (YEX-3000) S-Handle : 1 piece (YEX-3000) 仕様 Specification 型式 YEX-701 YEX-1400 YEX-3000...
Page 40 □YEX-901 / 1900 外観図 External View 標準附属品 Standard Accessories 全長プロテクタ1個 Overall Length (about) Protector : 1 piece ピン1個 Pin : 1 piece 仕様 Specification 型式 YEX-901 YEX-1900 Model 項目能力ネジ径 Bolt Capacity 回転速度（無負荷） 6100 rpm 5800 rpm Free Speed (Approx.)
Page 41 Place a reverse lever or throttle knob to the positions of R or L properly. A tool does not rotate with the reverse lever set to the intermediate position. □YED-90 □YED-120・120A / 150・150A リバースレバーをR （締め）スロットルノブの矢印をR L （ゆるめ）にまわして切替...
Page 42 ■スロットルノブの操作方法 How to operate a throttle knob 回転方向切替えレバーの回転方向を必ず確認してから始動してください。 Operate a tool after checking the direction of the switching lever. □YED-90 / 200 YEX-120・120A / 150・150A / 501・501A / 701 / 901 / 1400 / 1900 / 3000 2段スロットル機構装置 (PAT.) Two stage throttle mechanism (PAT.) 1段目でゆっくり始動し、2段目でフルス...
Page 43 ■トルクの調整方法 How to adjust torque □YED-90 / 200 YEX-120・120A / 150・150A / 501・501A / 701 / 1400 / 3000 レギレータキャップハンマケース部のレギレータ Regulator Cap キャップを外してください。 Remove the regulator cap on the hammer case section.
Page 44 アジャストボルトまたはアジャストロッドはいっぱいに閉めた位置から1 アジャストボルト全閉回転以上ゆるめた位置での使用をお勧 Adjust Bolt : full max 必要トルクめします。全閉位置では1パルス当た NecessaryTorque りのトルク値は大きくなりますが、パトルクルス数は少なくなり、トルクの立ち上 Torque アジャストボルトがりは遅くなります。 1回転ゆるめ More than one turn loosened from the Adjust Bolt : one turn loosened from full max fully tightened position of adjust bolt or adjust rod will be recommendable.
Page 45 □YEX-901 / 1900 ハンマケースハンマケースのスライドカバーを Hammer Case 回しながらモータケース側にスライドさせ長溝穴が見えるようにしてください。 Set the long groove hole be seen by rotating the slide cover of the メインシャフト Main Shaft hammer case and sliding it to the スライドカバー長溝穴 Slide Cover direction of motor case. Long Groove Hole アジャストボルトが長溝穴から見え...
Page 46 アジャストボルトはいっぱいに閉めた位置から1回転以上ゆるめた位置でのアジャストボルト全閉使用をお勧めします。全閉位置では1 Adjust Bolt : full max 必要トルクパルス当たりのトルク値は大きくなり NecessaryTorque ますが、パルス数は少なくなり、トルトルククの立ち上がりは遅くなります。 Torque アジャストボルト More than one turn loosened from 1回転ゆるめ the fully tightened position of adjust Adjust Bolt : one turn loosened from full max bolt will be recommendable. The maximum tightened position can 締付時間...
Page 47 ■ソケットの取付け方 Mounting of a socket ピン穴メインシャフトのピン穴とソケッ Pin Hole トのピン穴が合うようにソケットを取付けてください。 Mount a socket by aligning the socket pin hole over the main shaft pin hole. ソケット Socket メインシャフト Main Shaft ピン穴にピンを挿入します。 Insert a pin to the pin hole. 注意：ピンはソケットからはみ出さない長さの物をご使用ください。 Note: The length of the pin should be proper enough not to be extruded ピン...
Page 48 ■ビットの取付け・取外し方 Mounting and removal of a bit ビットチャックを引っ張りなが引っ張るら、ビットを奥まで挿入してくだ Pull A type : 9mm さい。 A型ビットをご使用ください。 Insert a bit as far as it will go while ビット pulling the bit chuck. ビットチャック Use A type bit. Bit Chuck ビットチャックをはなすと元の位置にもどり、ビットを手で引っ張ても抜け落ちないことを確認して...
Page 49 -47-...
Page 50 点検とその処置日常点検／使用まえには発生トルクのチェックをしてください。 ●故障発生時の内容とその処置故無負荷で回転する障発生トルクが低い（締付け不足の発生）の内容油圧部のモータ部の回転数が少ない不良不良リ使ボサス油オ...
Page 51 ●故障発生時の内容とその処置故無負荷で回転する無負荷で回転しない障の負荷をかけると内スロットルレバーを手で手で容はなしてもメインシャフトをメインシャフトを油圧部が作動しない空すべりを (パルスが止まらない回すと回転しない回すと回転する起こす発生しない）ス気オブラブ油モベボごモモご使温イ...
Page 52 Low torque (Insufficient tightening torque) Faulty Low r.p.m. Faulty motor part impulse part The repair is authorized. Repair Immediately stop using the tool. If there is no improvement with 〇Ask your YOKOTA dealer above countermeasures and repair. for repair. -50-...
Page 53 (No pulsing) is released. The repair is authorized. Repair Immediately stop using the tool. If there is no improvement with 〇Ask your YOKOTA dealer above countermeasures and repair. for repair. -51-...
Page 54 Yokota Industrial Co., Ltd. 本社・本部〒578-0947 東大阪市西岩田3丁目5-55 TEL 0 6-6788-1381 FAX 0 6-6781-4519 仙台出張所〒981-3103 宮城県仙台市泉区山の寺1丁目10-15 TEL 0 285-31-0002(小山) FAX 0 285-29-0702(小山) 小山営業所〒323-0819 栃木県小山市大字横倉新田312-5 TEL 0 285-31-0002 FAX 0 285-29-0702 東京営業所〒143-0016 東京都大田区大森北3-4-3 TEL 0 3-3762-6411 FAX 0 3-3762-6413 名古屋営業所...
