Summary of Contents for Montech AIR 1000 Series

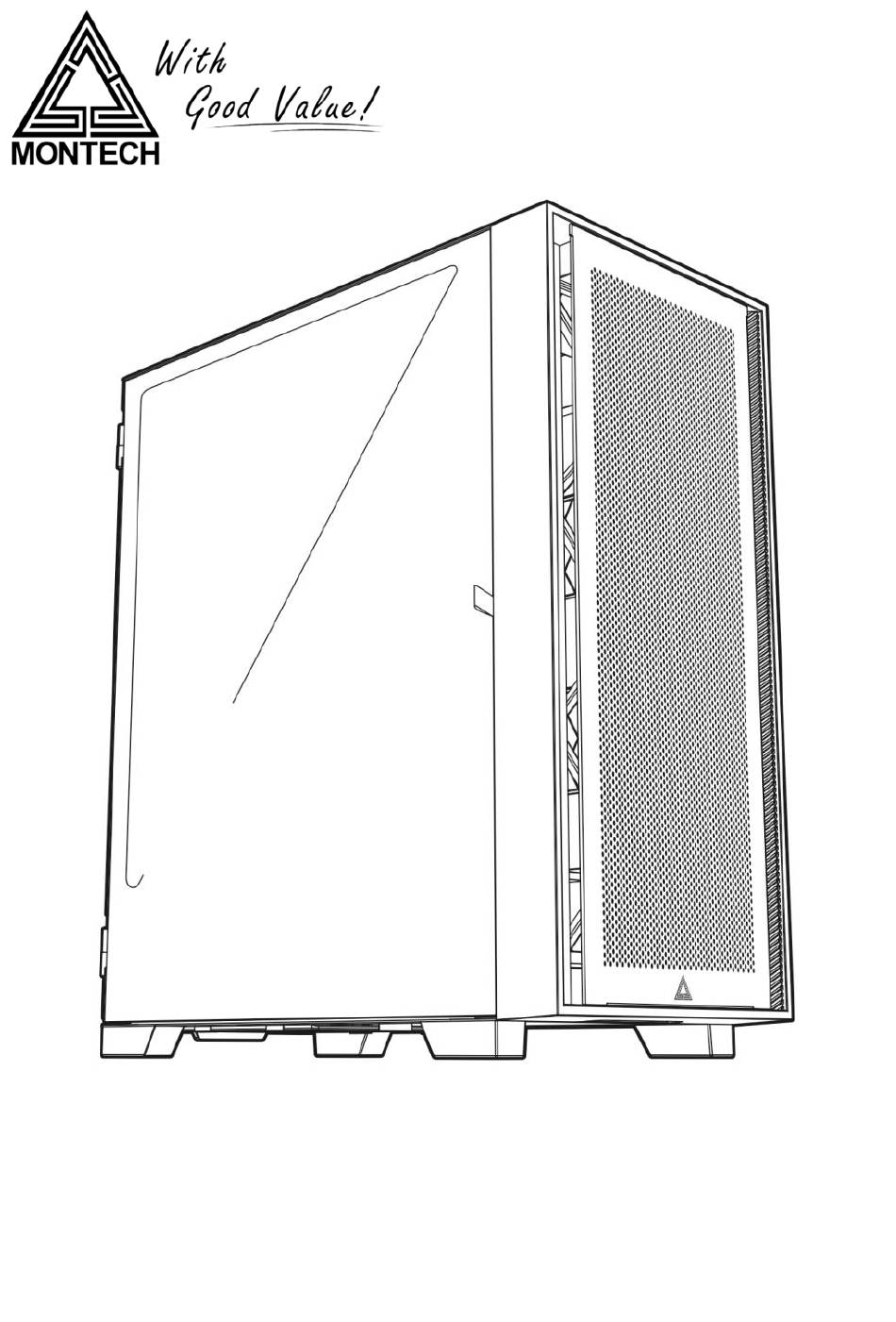

- Page 1 AIR 1000 SERIES User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Page 2 Air 1000 Colours Black/White Dimensions 416×220×490 mm Motherboard Support ATX/Micro ATX/Mini ITX Expansion Slots/PCI Drive Bays 4× 2.5” SDD or 2× 3.5” HDD 2× 2.5” SSD I/O Ports 1× USB 2.0, 2× USB 3.0, Microphone, Headset, LED button Pre-installed fans 3×...
- Page 3 Barvy Černá/bílá Rozměry 416×220×490 mm Podpora základních desek ATX/Micro ATX/Mini ITX Rozšiřující sloty/PCI Přihrádky na disky 4× 2.5” SDD nebo 2× 3.5” HDD 2× 2.5” SSD I/O porty 1× USB 2.0, 2× USB 3.0, mikrofon, headset, LED dioda Předinstalované ventilátory 3×...
- Page 4 Színek Fekete/Fehér Méretek 416 × 220 × 490 mm Alaplap támogatás ATX/Micro ATX/Mini ITX Bővítőhelyek/PCI Meghajtóhelyek 4× 2,5" SDD vagy 2× 3,5" HDD 2× 2,5" SSD I/O portok 1× USB 2.0, 2× USB 3.0, mikrofon, fejhallgató, LED Előre telepített ventilátorok 3×...
- Page 5 Air 1000 Silent To optimize noise reduction, the top panel of the silent version is securely sealed, ensuring exceptional silent performance. Consequently, the Silent version does not accommodate any fans or radiators on its top section Positions for fans Front: 3× 120mm/3× 140mm Rear: 1×...
- Page 6 Na optimalizáciu redukcie hluku je horný panel tichej verzie bezpečne utesnený, čo zaručuje výnimočne tichý výkon. Tichá verzia preto nemá na svojej hornej časti žiadne ventilátory ani chladiče. Pozície pre ventilátory Predný: 3× 120 mm/3× 140 mm zadný: 1× 120 mm vnútorný: 2×...
- Page 7 Screws and strips Šrouby a pásky • Skrutky a pásky • Csavarok és szalagok • Schrauben und Leisten Skrutka na Šroub pro Csavar az Schraube zum Motherboard vypnutie ×3 odstavení alaplap Abschalten der standoff tool základnej základní desky leállításához Hauptplatine dosky Šroub pro Schraube für...
- Page 8 Air 1000 ARGB Controller SATA (For power supply • Pro napájení • Pre napájanie • Tápegységhez • Für die Stromversorgung 3 Pin (For motherboard • Pro základní desku • Pre základnú dosku • Alaplaphoz • Für Motherboard 4× 3 Pin (For ARGB fan • Pro ventilátor ARGB •...
-
Page 9: Fan Support
Fan support Umístění větráků • Umiestnenie ventilátorov • A ventilátorok elhelyezkedése • Standort der Ventilatoren Radiator support Umístění radiátorů • Umiestnenie radiátorov • A radiátorok elhelyezkedése • Lage der Heizkörper... - Page 10 Removing the Side Window Vyjmutí bočního okna • Demontáž bočného okna • Az oldalablak eltávolítása • Ausbau des Seitenfensters After opening the glass door, take out the glass vertically upwards. Po otevření skleněných dvířek vyjměte sklo svisle nahoru. Po otvorení sklenených dverí vyberte sklo vertikálne nahor. Miután kinyitotta az üvegajtót, vegye ki az üveget függőlegesen felfelé.
-
Page 11: Removing The Front Panel
Removing the Front Panel Vyjmutí předního panelu • Odstránenie predného panela • Az előlap eltávolítása • Abnehmen der Frontplatte The front panel of the AIR 1000 is designed with a convenient snap-on metal pin assembly, allowing for easy removal by pulling it out with both hands. Přední... -
Page 12: Removing The Side Panel
Removing the Side Panel Vyjmutí bočního panelu • Odstránenie bočného panelu • Az oldalsó panel eltávolítása • Abnehmen der Seitenwand Removing Dust Filters Vyjmutí prachových filtrů • Odstránenie prachových filtrov • Porszűrők eltávolítása • Entfernen von Staubfiltern... - Page 13 Installation of SSD on the Panel and Bracket / HDD Cage Position & Power Supply Support Instalace SSD na panel a držák / umístění rámečku HDD a podpora zdroje napájení • Inštalácia SSD na panel a držiak / umiestnenie klietky HDD a podpora zdroja napájania • Az SSD telepítése a panelre és a konzolra / HDD ketrec pozíciója és a tápegység támogatása •...
- Page 14 Pull out the hard drive holder, lock the screws at the screw holes, and then return the hard drive holder to the original position. • Vytáhněte držák pevného disku, zajistěte šrouby v otvorech pro šrouby a poté vraťte držák pevného disku do původní polohy. • Vytiahnite držiak pevného disku, zaistite skrutky v otvoroch pre skrutky a potom vráťte držiak pevného disku do pôvodnej polohy.
- Page 15 Graphics Card Compatibility Kompatibilita s grafickou kartou • Kompatibilita grafickej karty • Grafikus kártya kompatibilitás • Kompatibilität von Grafikkarten...
- Page 16 CPU Cooling Compatibility Kompatibilita s chladičem CPU • Kompatibilita s chladením CPU • CPU hűtés kompatibilitás • CPU-Kühlung Kompatibilität...
-
Page 17: Motherboard Compatibility
Motherboard Compatibility Kompatibilita se základní deskou • Kompatibilita so základnou doskou • Alaplap kompatibilitás • Motherboard-Kompatibilität A: Mini-ITX B: Micro-ATX C: ATX... - Page 18 ✉ www.alza.co.uk/kontakt ✆ +44 (0)203 514 4411 Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prague 7, www.alza.cz This equipment is in compliance with the essential requirements and other relevant provisions of EU directives. ✉ www.alza.cz/kontakt ✆ +420 225 340 111 Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz Toto zařízení...
- Page 19 WEEE Don't throw with the household waste (garbage). The dangerous substances that they are likely to include may harm health or the environment. Make your retailer take back these products or use the selective collect of garbage proposed by your city. Nevyhazujte produkt společně...
