Robus HED6045/D2 Manual

DALI SWITCH DIM, 45W LED CURRENT
SELECTABLE DRIVER
HED6045/D2
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN
FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property. If in any
doubt about the installation or use of this product, consult a competent electrician
Note:
Product technical information and specification may change over time without prior
notification. For the latest technical information please visit our web site
www.robus.com or robusdirect.com
-20°C < Ta < +50°C, 220-240V ~ 50/60Hz, Class II, PF≥0.95, IP20, Efficiency 88%,
Light Source Type – LED, Mass - 195g
Output Current: Power/Voltage
350mA: 3.5-19W/10-54V; 450mA: 4.5-24W/10-54V; 500mA: 5-27W/10-54V;
550mA: 5.5-30W/10-54V; 600mA: 6-32W/10-54V; 650mA: 6.5-35W/10-54V;
700mA: 7-38W/10-54V; 750mA: 7.5-39W/10-52V; 800mA: 8-42W/10-52V;
850mA: 8.5-43W/10-50V; 900mA: 9-45W/10-50V; 1000mA: 10-45W/10-45V;
Installation
1. Ensure mains supply is switched off before commencing work.
2. Choose the suitable wire installation ( Switch-Dim, DALI or 1-10V Dim ) as per figure 2.
3. Choose the appropriate current by adjust the DIP switch on driver as per figure 1.

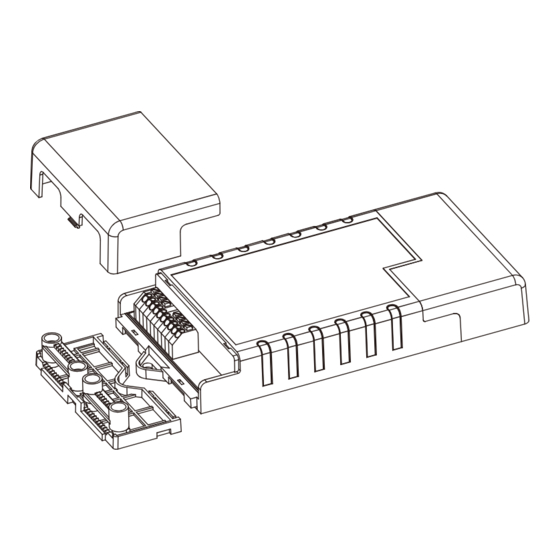

Note: Assemble two connected boxes onto the ends of the driver as per figure1.
Switch-Dim function:
On/Off control: Short push (0.1s< t <0.4s) on the retractive switch.
Dimming: long push( t >0.4s) on the retractive switch.
Built-in with permanent memory: When switch off and then on again, light output will
return to previous light levels.
Synchronization: Up to 60pcs LED drivers can be connected to the same switch. Push
and hold retractive switch for more than 15s until all fittings in the group dim down the
minimum brightness level and return to 50% brightness level, all drivers are synchronized.
Note: The maximum length of the wires from switch to driver should be no more than 20
meters.
DALI: In compliance with DALI 2 standard.
The models are also fully DALI addressable and may be assigned to groups within the
limits specified by the DALI protocol or supporting DALI controllers by using a DALI
programming tool.
1-10V DIM: Connect the cable of 1-10V system to the secondary terminals (1-10V+,
1-10V-) on the driver to achieve the dimmable function.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 250523
DALI SCHAKELDIMMEN, 45W LED STROOM
SELECTEERBARE DRIVER
EN
HED6045/D2
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ
VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of eigendommen
beschadigen. Als u twijfelt over de installatie of het gebruik van dit product,
raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande
kennisgeving wijzigen. Ga voor de meest recente technische gegevens naar onze
website www.robus.com of robusdirect.com
-20 °C < Ta < +50 °C, 220-240V ~ 50/60Hz, klasse II, PF ≥ 0,95, IP20, rendement 88%,
type lichtbron – LED, Gewicht - 195 g
Uitgangsstroom: Spanning
350mA: 3.5-19W/10-54V; 450mA: 4.5-24W/10-54V;
550mA: 5.5-30W/10-54V; 600mA: 6-32W/10-54V;
700mA: 7-38W/10-54V; 750mA: 7.5-39W/10-52V;
850mA: 8.5-43W/10-50V; 900mA: 9-45W/10-50V;
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Kies de geschikte draadinstallatie (schakeldimmen, DALI of 1-10V Dim) zoals op
afbeelding 2.
3. Kies de geschikte stroom door de DIP-schakelaar op de driver in te stellen zoals op
afbeelding 1.
Opmerking: monteer de twee met elkaar verbonden dozen op de uiteinden van de driver
zoals op afbeelding 1.
Functie schakeldimmen:
AAN/UIT-regeling: kort drukken (0,1 s < t < 0,4 s) op de impulsdrukker.
Dimmen: lang drukken (t > 0,4 s) op de impulsdrukker.
Ingebouwd met permanent geheugen: Door uit en opnieuw in te schakelen zal de
lichtafgifte weer op de vorige lichtniveaus worden teruggezet.
Synchronisatie: Tot 60 LED-drivers kunnen op dezelfde schakelaar worden
aangesloten. Houd de impulsdrukker langer dan 15 seconden ingedrukt tot alle
armaturen in de groep tot een minimale lichtsterkte worden gedimd en schakel terug
naar een lichtsterkte van 50%, alle drivers zijn gesynchroniseerd.
Opmerking: De maximale lengte van de draden vanaf de schakelaar naar de driver mag
niet meer dan 20 meter bedragen.
DALI: Conform de DALI 2-standaard.
De modellen zijn ook volledig DALI aanstuurbaar en kunnen worden toegewezen aan
groepen binnen de door het DALI-protocol of ondersteunende DALI-controllers
gespecificeerde grenzen door gebruik te maken van een DALI-programmeertool.
1-10V DIM: Sluit de kabel van het 1-10V-dimbare systeem naar de secondaire klemmen
(1-10V+, 1-10V-) op de driver aan om de dimfunctie te realiseren.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een erkende elektricien
DALI DIMMERSCHALTER, 45 W LED STROM
WÄHLBARER TREIBER
NL
HED6045/D2
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND
BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder Sachschaden
verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne
weitere Mitteilung ändern. Besuchen Sie unsere Webseite www.robus.com
oder robusdirect.com für aktuelle technische Informationen
-20°C < Ta < +50°C, 220-240 V ~ 50/60 Hz, Klasse II, PF≥0,95, IP20, Effizienz 88%,
Lichtquelle Typ – LED, Masse - 195 g
Ausgangsstrom: Leistung/Spannung
350mA: 3.5-19W/10-54V; 450mA: 4.5-24W/10-54V;
500mA: 5-27W/10-54V;
550mA: 5.5-30W/10-54V; 600mA: 6-32W/10-54V;
650mA: 6.5-35W/10-54V;
700mA: 7-38W/10-54V; 750mA: 7.5-39W/10-52V;
800mA: 8-42W/10-52V;
850mA: 8.5-43W/10-50V; 900mA: 9-45W/10-50V;
1000mA: 10-45W/10-45V;
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit der
Installation beginnen.
2. Wählen Sie die geeignete Kabelinstallation (Dimmerschalter, DALI oder 1-10V Dim)
gemäß Abbildung 2.
3. Wählen Sie den geeigneten Strom, indem Sie den DIP-Schalter am Treiber wie in
Abbildung 1 dargestellt einstellen. Hinweis: Montieren Sie zwei miteinander
verbundene Boxen an den Enden des Treibers, wie in Abbildung 1 dargestellt.
Funktion Dimmerschalter:
Ein/Aus-Schaltung: kurzer Druck (0,1 Sek. < t < 0,4 Sek.) auf den Tastschalter.
Dimmen: langer Druck (t > 0,4 Sek.) auf den Tastschalter.
Eingebaut mit permanentem Speicher: Wird das Gerät aus- und wieder eingeschaltet,
kehrt die Lichtleistung zu den vorherigen Lichtwerten zurück.
Synchronisierung: Es können bis zu 60 LED-Treiber an denselben Schalter
angeschlossen werden. Drücken Sie den Tastschalter und halten ihn länger als 15 Sek.
gedrückt, bis alle Leuchten in der Gruppe auf die minimale Helligkeitsstufe abdimmen
und sich dann auf 50% Helligkeit einstellen; jetzt sind alle Treiber synchronisiert.
Hinweis: Die maximale Länge der Kabel vom Schalter zum Treiber sollte nicht mehr als
20 Meter betragen.
DALI: Entspricht der Norm DALI 2.
Die Modelle sind vollständig DALI-aufrufbar und können innerhalb der vom
DALI-Protokoll oder den unterstützenden DALI-Controllern vorgegebenen Grenzen mit
Hilfe eines DALI-Programmiertools Gruppen zugewiesen werden.
1-10 V DIM: Schließen Sie das Kabel des dimmbaren 1-10 V-Systems an die
Sekundärklemmen (1-10 V+, 1-10 V-) des Treibers an, um die Dimm-Funktion zu
ermöglichen.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
ZATEMNILNIK DALI, 45 W LED GONILNIK NA
IZBIRO TOKA
DE
HED6045/D2
PRED MONTAŽO SKRBNO PREBERITE NAVODILA ZA UPORABO IN JIH SHRANITE NA
VARNO MESTO, SAJ JIH BOSTE POZNEJEMORDA ŠE POTREBOVALI.
! Električne naprave lahko povzročijo telesne poškodbe, smrt in materialno škodo. Če
dvomite o montaži, priklopu in uporabi tega proizvoda, se posvetujte s strokovnjakom
za elektrotehniko.
Opomba:
Pridržujemo si pravico do sprememb proizvoda in tehničnih specifikacij brez
predhodnega obvestila. Za najnovejše tehnične informacije obiščite našo spletno stran
www.robus.com ali robusdirect.com.
-20 °C < Ta < +50 °C, 220–240 V ~50/60 Hz, razred II, faktor moči ≥ 0,95, IP20,
učinkovitost 88 %,
tip svetlobnega vira – LED, masa –195 g
500mA: 5-27W/10-54V;
Izhodni tok: moč/voltaža
650mA: 6.5-35W/10-54V;
350mA: 3.5-19W/10-54V; 450mA: 4.5-24W/10-54V;
800mA: 8-42W/10-52V;
550mA: 5.5-30W/10-54V; 600mA: 6-32W/10-54V;
1000mA: 10-45W/10-45V;
700mA: 7-38W/10-54V; 750mA: 7.5-39W/10-52V;
850mA: 8.5-43W/10-50V; 900mA: 9-45W/10-50V;
Inštalacija
1. Pred začetkom dela izključite omrežno napajanje.
2. Izberite ustrezno žično inštalacijo (zatemnilnik , DALI ali 1-10V Dim), kot kaže slika 2.
3. S stikalom DIP na gonilniku nastavite ustrezen tok, kot kaže slika 1.
Pomni: sestavite povezani škatli končna dela gonilnika, kot kaže slika 1.
Delovanje zatemnilnika:
Vkl./izk.: kratek pritisk (0,1 s < t < 0,4 s) na retrakcijskem stikalu.
Temnenje: dolg pritisk (t > 0,4 s) na retrakcijskem stikalu.
Vgrajeno s stalnim pomnilnikom: ko izključite in nato znova vključite, se izhod svetilke
ponastavi na predhodne ravni svetlobe.
Sinhronizacija: Na eno stikalo lahko povežete do 60 kosov gonilnikov LED. Pritisnite in
zadržite pritisnjeno retrakcijsko stikalo več kot 15 s, dokler ne zatemnijo vsi fitingi v
skupini na najnižjo raven svetlosti in se nato ponastavijo na 50 % raven svetlosti; vsi
gonilniki so sinhronizirani.
Pomni: žice med stikalom in gonilnikom ne smejo biti daljše od 20 m.
DALI: V skladu s standardom DALI 2.
Modeli so popolnoma združljivi z DALI in jih lahko dodelite z orodjem za programiranje
DALI skupinam znotraj omejitev, določenih s protokolom DALI ali ki podpirajo krmilnike
DALI.
1–10V DIM: Priključite kabel 1–10 V sistema zatemnjevanja na sekundarne sponke
(1–10 V+, 1–10 V-) na gonilniku, da omogočite funkcijo zatemnjevanja.
Informacije za uporabnika:
1. Upoštevajte predpise o odstranjevanju odpadne električne in elektronske
opreme – proizvoda ni dovoljeno odstraniti med gospodinjske odpadke (OEEO
s simbolom: prekrižanim zabojnikom za odpadke na kolesih).
2. Prispevajte k varovanju okolja in omogočite reciklažo proizvoda – po koncu
njegove življenjske dobe ga predajte pristojnemu zbirnemu centru za odpadke
ali vrnite trgovcu, pri katerem ste ga kupili.
3. Ta oprema lahko vsebuje snovi, ki so v primeru malomarnega ravnanja
nevarne za zdravje in okolje. Pomembno je, da proizvod ločite od drugih
gospodinjskih odpadkov in ga predate v reciklažo (OEEO).
4. Simbol »prekrižani zabojnik za odpadke na kolesih« na proizvodu pomeni, da
tega proizvoda ni dovoljeno odstraniti med običajne gospodinjske odpadke,
temveč skladno s predpisi o OEEO.
Priklop sme izvesti le strokovnjak za elektrotehniko
SL
500mA: 5-27W/10-54V;
650mA: 6.5-35W/10-54V;
800mA: 8-42W/10-52V;
1000mA: 10-45W/10-45V;
Page 1
