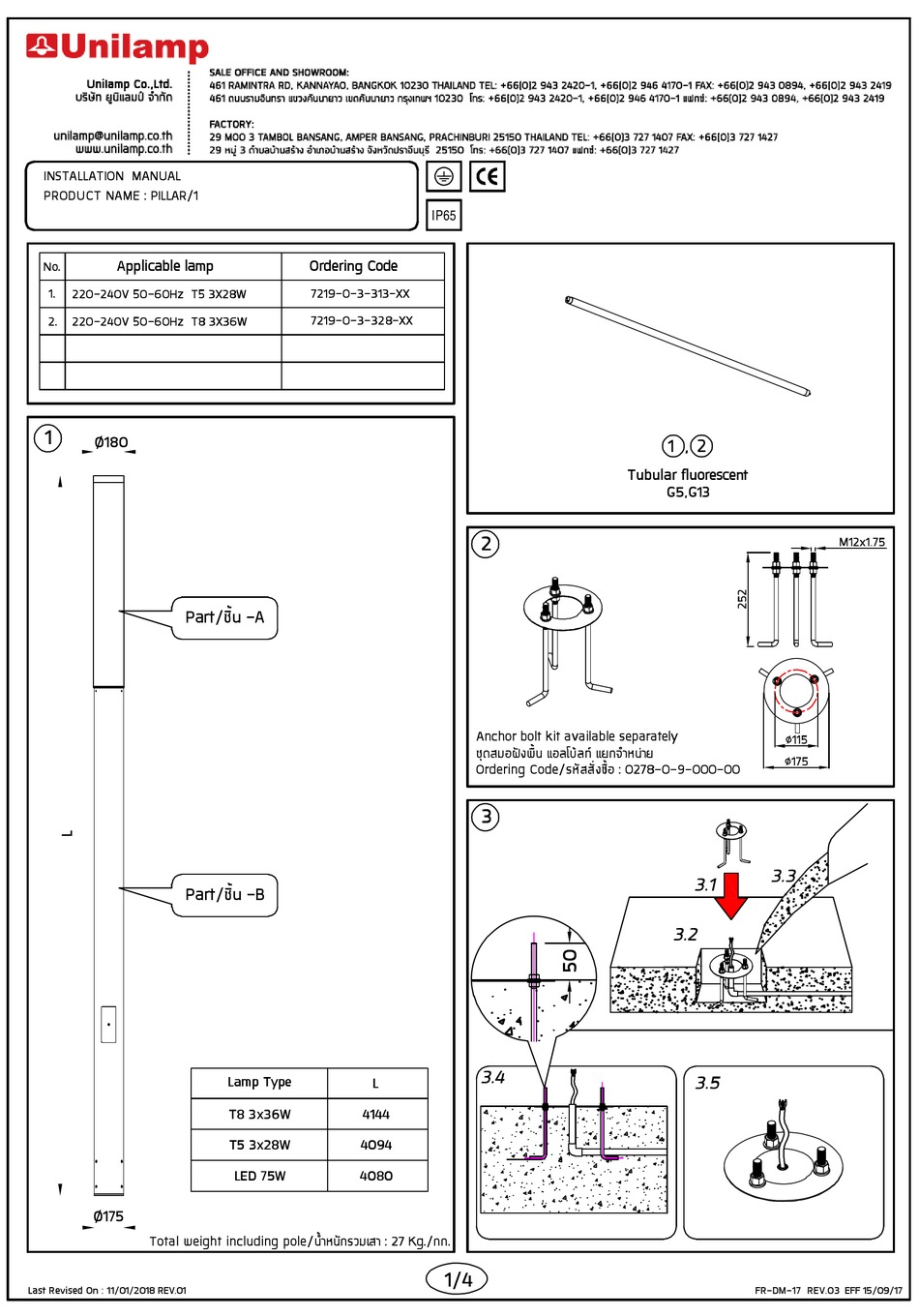

INSTALLATION MANUAL
PRODUCT NAME : PILLAR/1
Applicable lamp
No.
1.
220-240V 50-60Hz T5 3X28W
2.
220-240V 50-60Hz T8 3X36W
1
๛180
Part/ชิ ้ น -A
Part/ชิ ้ น -B
๛175
Total weight including pole/น้ ํ า หนั ก รวมเสา : 27 Kg./กก.
Last Revised On : 11/01/2018 REV.01
Ordering Code
7219-0-3-313-XX
7219-0-3-328-XX
Lamp Type
L
T8 3x36W
4144
T5 3x28W
4094
LED 75W
4080
IP65
2
Anchor bolt kit available separately
ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย
Ordering Code/รหั ส สั ่ ง ซื ้ อ : 0278-0-9-000-00
3
3.4
1/4
1 2 ,
Tubular fluorescent
G5,G13
115
∅
175
∅
3.3
3.1
3.2
3.5
FR-DM-17 REV.03 EFF 15/09/17
M12x1.75
Advertisement
Related Manuals for Unilamp PILLAR/1
Summary of Contents for Unilamp PILLAR/1
- Page 1 INSTALLATION MANUAL PRODUCT NAME : PILLAR/1 IP65 Applicable lamp Ordering Code 220-240V 50-60Hz T5 3X28W 7219-0-3-313-XX 7219-0-3-328-XX 220-240V 50-60Hz T8 3X36W ๛180 1 2 , Tubular fluorescent G5,G13 M12x1.75 Part/ชิ ้ น -A Anchor bolt kit available separately ∅ ชุ ด สมอฝ ง พื ้ น แอลโบ ล ท แยกจํ า หน า ย...
- Page 2 Part/ชิ ้ น -B Cable length 1.20 m. สายไฟยาว 1.20 เมตร 10.1 Control Gear Weight น้ ํ า หนั ก ชุ ด อุ ป กรณ ค วบคุ ม 1.5 Kg./กก. 10.2 Torque/แรงบิ ด : 5.0 Nm 10.4 Torque/แรงบิ ด : 2.5 Nm. 10.3 10.6 10.5...
- Page 3 11.1 11.3 11.2 Torque/แรงบิ ด : 6 Nm. 11.4 ² Cable size :3X1.00 mm ∅ 6-10mm. ขนาดสายไฟ Torque/แรงบิ ด : 2.5 Nm. Installation complete ติ ด ตั ้ ง เสร็ จ สมบู ร ณ Footstall dimension can be calculated according to your Country norms and ground properties.
- Page 4 Any damaged safety glass cover must be replaced only with the original spare part. เมื ่ อ กระจกเกิ ด ความเสี ย หาย เพื ่ อ ความปลอดภั ย ควรสั ่ ง อะไหล แ ท จ ากผู ผ ลิ ต เท า นั ้ น Avoid using chemical compounds and aggressive agents such as , weed repellents fertilizers and acid solvent near the Luminaires.
