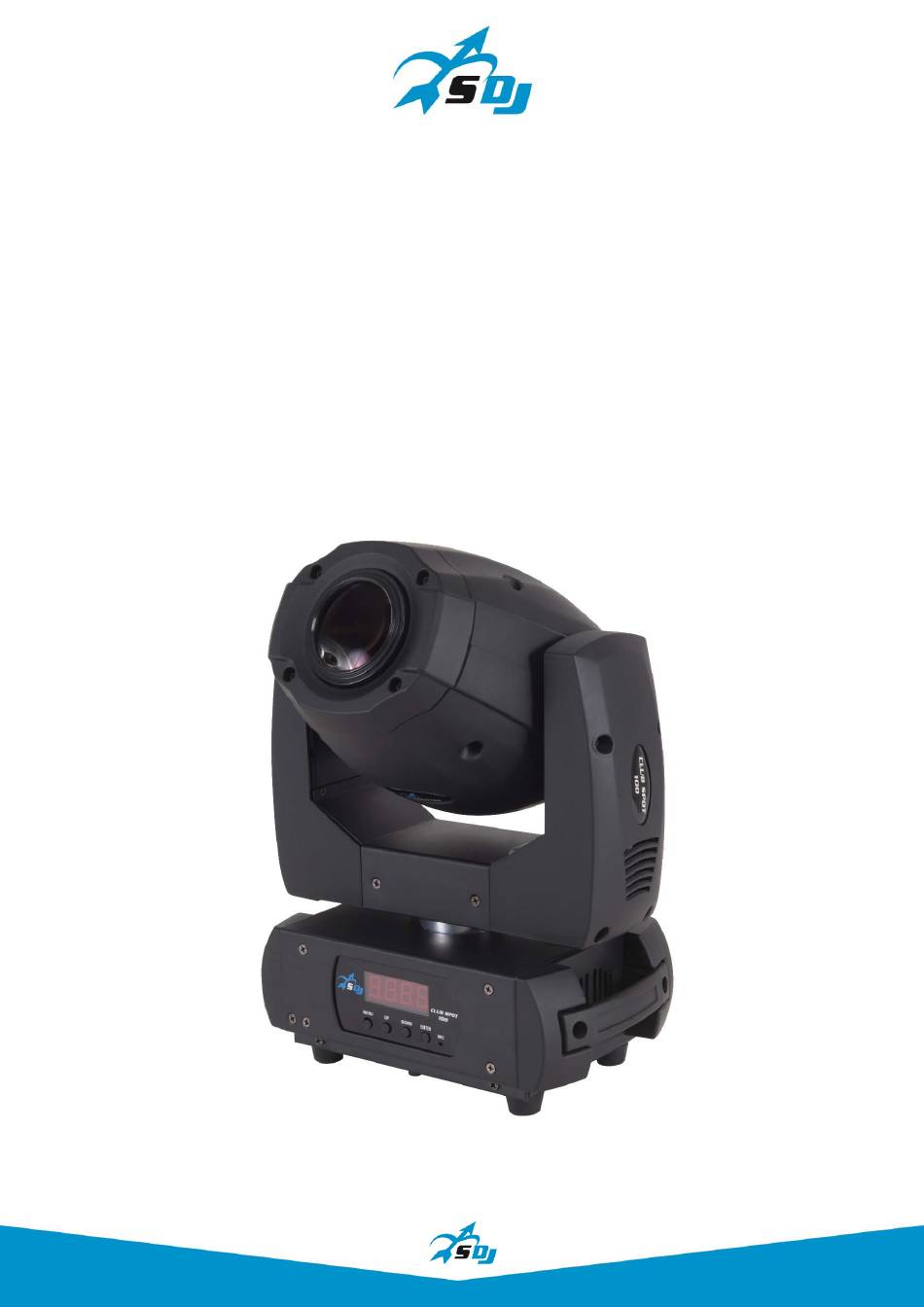

Moving Head Club Spot 100
SG CLSPOT100
MANUALE UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Club Spot 100 and is the answer not in the manual?

Questions and answers

Related Manuals for SDJ Club Spot 100

Summary of Contents for SDJ Club Spot 100

  • Page 1 Moving Head Club Spot 100 SG CLSPOT100 MANUALE UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Rev. 01-05/18 INDICE: 1. INTRODUZIONE p. 3 2. ISTRUZIONI DI SICUREZZA p. 4 3. APERTURA CONFEZIONE E CONTROLLO p. 6 4. INSTALLAZIONE ED ACCENSIONE p. 7 5. ISTRUZIONI PER L'USO p. 9 6. MANUTENZIONE p. 12 7. SPECIFICHE TECNICHE p. 13 INDEX: 1.

  • Page 3: Introduzione

    1. INTRODUZIONE Grazie per avere scelto un nostro prodotto! Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni. Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del dispositivo.

  • Page 4: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA Attenzione! Questo prodotto non è adatto ad un uso domestico. Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel presente manuale e stampati sull’apparecchiatura.
  • Page 5 CLASSE DI PROTEZIONE IP20 Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm (0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi o getti d’acqua (seconda cifra 0). Usare solo in ambienti asciutti.

  • Page 6: Apertura Confezione E Controllo

    3. APERTURA DELLA CONFEZIONE E CONTROLLO Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per la verifica.

  • Page 7: Installazione Ed Accensione

    4. - INSTALLAZIONE ED ACCENSIONE 4.1 - INSTALLAZIONE PRODOTTO - Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di installazione o fissaggio dell'unità. - L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, a parete, a soffitto o su truss.
  • Page 8 4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali opportunamente dimensionati.

  • Page 9: Istruzioni Per L'uso

    5. – ISTRUZIONI PER L’USO 5.1 – MAPPA DEL MENU’ VALU A001 … A512 Indirizzo DMX ADDR SLAV ON/OFF Modalità Slave ALON (AU-A) Modalità Automatica MODE AUTO IP1 – 8 MAST (AU-M) Modalità Automatica Master ALON (SO-A) Modalità Sound SOUN IP1 –...
  • Page 10 5.3 – MODALITA' DMX Modalità 11 canali Canale Valore Funzione 000 – 255 000 – 255 Tilt 000 – 225 Velocità PAN/TILT da min a max 226 - 235 Blackout durante movimento PAN/TILT 236 – 245 Blackout durante movimento ruota colori/gobo 246 –...
  • Page 11 080 – 084 Reset tutti i motori 085 – 087 Reset PAN/TILT 088 – 090 Reset ruota colori 091 – 093 Reset ruota gobo 094 – 096 Reset motori dimmer/shutter 097 - 099 Nessuna funzione 100 – 239 7 Modalità automatiche 240 –...

  • Page 12: Manutenzione

    192 – 223 Effetti strobe random da lento a veloce 224 – 255 Shutter aperto 000 – 255 Dimmer 000 – 255 Focus 000 – 005 Nessun prisma 006 – 127 Prisma 128 – 255 Rotazione prisma da lento a veloce 000 –...

  • Page 13: Specifiche Tecniche

    - SPECIFICHE TECNICHE • Alimentazione: 100-240V, 50/60HZ • LED: 1x100W • Angolo PAN regolabile: 360° - 540° - 630 • Angolo TILT: 90° - 180° - 270° • Potenza assorbita: 110W • Modalità operative: Auto, Sound active, Master/slave, DMX512 • Regolazione elettronica della luminosità 0-100% •...

  • Page 14: Introduction

    1. - INTRODUCTION Thank You for choosing one of Our products! Please refer to the instructions and warnings contained in this user manual, please retain it for future reference. This manual contains information about the installation and use of the device. The information contained in this publication has been carefully prepared and checked.

  • Page 15: Safety Instructions

    2. - SAFETY INSTRUCTIONS Caution! This product is not suitable for household illumination. Please read this manual before installing and applying power to the equipment, follow the safety precautions listed below and observe all warnings in this manual and printed on. Please contact a PROEL distributor for assistance with any questions about how to activate the equipment safely.
  • Page 16 IP20 PROTECTION RATING The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or moisture.

  • Page 17: Opening And Control

    3. - OPENING AND CONTROL Carefully open the package, check the content and make sure that all the parts are present and are in good condition. In cases where some parts are not present or are damaged, immediately contact Your supplier and retain the packaging for verification. WARNING! If the product has been exposed to drastic temperature changes, let the unit turned off until it reaches room temperature because the...

  • Page 18: Installation And Switch On

    4. - INSTALLATION AND SWITCH ON 4.1 - PRODUCT INSTALLATION - Do not shake the device. Avoid the use of too much force during installation or unit fixing. - The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a truss.
  • Page 19 4.2 - CONNECTION TO THE MAINS The device must be connected to a power supply system with a proper earth system. Moreover, it is recommended to protect power supply lines of the products from indirect contact and / or shorting to earth by using appropriately sized anti electrical shock switch. The electrical connection must be carried out by a qualified electrician.

  • Page 20: Setup

    5. - SETUP 5.1 – MENU VALU A001 … A512 DMX Address set ADDR SLAV ON/OFF Slave Mode ALON (AU-A) Auto Mode MODE AUTO IP1 – 8 MAST (AU-M) Master Auto Mode ALON (SO-A) Sound Mode SOUN IP1 – 8 ALON (SO-M) Master Sound Mode M00 …...
  • Page 21 5.3 – DMX MODE 11 Channels mode Channel Value Function 000 – 255 000 – 255 Tilt 000 – 225 PAN/TILT speed from min to max 226 - 235 Blackout during PAN/TILT movement 236 – 245 Blackout during color/gobo wheels movement 246 –...
  • Page 22 000 – 079 No function 080 – 084 All motors reset 085 – 087 PAN/TILT reset 088 – 090 Color wheel motor reset 091 – 093 Gobo wheel motor reset 094 – 096 Dimmer/shutter motor reset 097 - 099 No function 100 –...

  • Page 23: Maintenance

    128 – 159 Pulse effect from slow to fast 160 – 191 Shutter open 192 – 223 Random strobe effect from slow to fast 224 – 255 Shutter open 000 – 255 Dimmer 000 – 255 Focus 000 – 005 No prism 006 –...

  • Page 24: Technical Specifications

    7. - TECHNICAL SPECIFICATIONS • Power Supply: 100-240V, 50/60HZ • LED: 1x100W • PAN Angle: 360° - 540° - 630° • TILT Angle: 90° - 180° - 270° • Power consumption: 110W • Operation Mode: Auto, Sound active, Master/slave, DMX512 •...
  • Page 28 Proel S.p.A. Via alla Ruenia 37/43 64027 Sant'Omero (TE) ITALY Tel. +39 0861 81241 Fax. +39 0861 887862 Mail: info@proel.com Web: www.proel.com...
