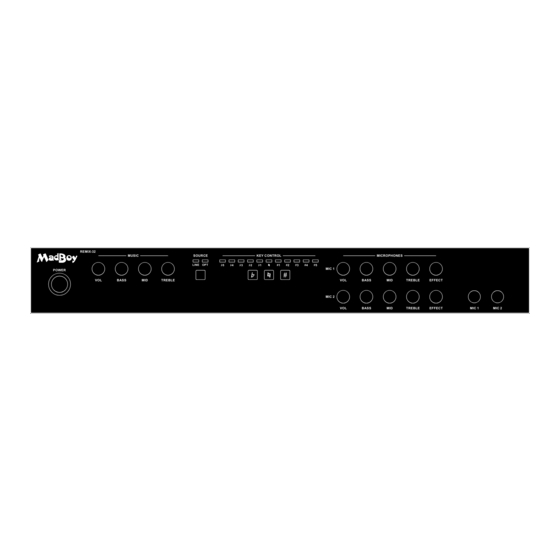

- Page 1 REMIX-32 DIGITAL KARAOKE MIXER REMIX-32 MUSIC SOURCE KEY CONTROL MICROPHONES LINE OPT MIC 1 POWER BASS TREBLE BASS TREBLE EFFECT MIC 2 BASS TREBLE EFFECT MIC 1 MIC 2 OWNER’S MANUAL WWW.MADBOY-AUDIO.COM ENGLISH...
-
Page 2: Table Of Contents
Basic Operation Instructions ..................Connecting the Audio Source .................. Connecting the Audio System .................. Connecting Microphones ..................Connection Examples Connecting the SMART-TV and the Soundbar ............Connecting the computer and the Soundbar ............Microphone Cables and Connectors ................Technical Specifications ....................WWW.MADBOY-AUDIO.COM... -
Page 3: Safety Instructions
D. The apparatus do not operate normally. 14. Servicing: Refer all servicing to the qualified service personnel. 15. Warranty: Warranty service should be done by qualified service personnel authorized by Madboy Audio International Oy. Warranty is invalidated if a warranty seal has been altered, removed or defaced or inadequate repair work performed by end user or any non-authorized repair center. -
Page 4: Getting Started
Ÿ § Digital optical Toslink (S/PDIF) § Outputs: Three audio outputs Ÿ Digital optical Toslink (S/PDIF) § Stereo RCA § Mono RCA (Subwoofer) § What’s in the Box Remix-32 (1) Ÿ Power cable (1) Ÿ Owner’s manual (1) Ÿ WWW.MADBOY-AUDIO.COM... -
Page 5: Front And Back Panel
9. MICROPHONE INPUT: Balanced 1/4" TRS jacks for microphones. Balanced or unbalanced microphone cable can be used. BALANCED MIC INPUTS LINE MIC 1 MIC 2 POWER INPUT MODEL: REMIX-32 SUBWOOFER WWW.MADBOY-AUDIO.COM SERIAL NO.: DESIGNED IN FINLAND OPTICAL OPTICAL AC 100-240 V, 50/60 Hz 1. -
Page 6: Getting Connected
Getting Connected Basic Operation Instructions 1. Connect the audio source, audio system and power cable to Remix-32. 2. Turn on your audio source, Remix-32 and audio system. 3. Select right input channel from Remix-32 and your audio system. 4. Connect the microphone and set microphone volume to 1-2 o’clock position. -
Page 7: Connecting Microphones
MIC 1 MIC 2 UNBALANCED MICROPHONE CABLE (1/4" TS PLUG-XLR FEMALE) BALANCED XLR FEMALE - XLR MALE CABLE MIC 1 MIC 2 BALANCED MIC INPUTS MIC 1 MIC 2 BALANCED MICROPHONE CABLE (1/4" TRS PLUG-XLR FEMALE) WWW.MADBOY-AUDIO.COM... -
Page 8: Connection Examples
Connection Examples 1. Connecting the SMART-TV and the Soundbar Requirements: Ÿ SMART-TV with optical output Ÿ Remix-32 mixer Ÿ Soundbar with optical input Ÿ 2x Toslink cable OPTICAL VIDEO HDMI Note! Television must be set to output audio in PCM format. -
Page 9: Connecting The Computer And The Soundbar
Connection Examples 2. Connecting the computer and the Soundbar Requirements: Ÿ Computer Ÿ Remix-32 mixer Ÿ Soundbar with optical input Ÿ 2x Toslink cable Ÿ 1x HDMI cable Note! Television must be set to output audio in PCM format. HDMI... -
Page 10: Microphone Cables And Connectors
XLR Male Connector Shield Connectors: Unbalanced 1/4" TS Balanced 1/4" TRS XLR Female Plug Connector Plug Connector tip = tip = signal hot (+) ring = cold (-) Shield sleeve = sleeve = ground shield ring sleeve sleeve XLR Male WWW.MADBOY-AUDIO.COM... -
Page 11: Technical Specifications
±12 dB / 100 Hz (2nd order shelving) Mid: ±12 dB / 2.5 kHz (peaking) Treble: ±12 dB / 10 kHz (2nd order shelving) Key control: MadBoy ’Toner’ Key Control, ±5 semitones Microphones Vol: -∞ – +24 dB Bass: ±12 dB / 100 Hz (2nd order shelving) Mid: ±12 dB / 2 kHz (peaking) - Page 12 WWW.MADBOY-AUDIO.COM...
