Summary of Contents for spalina KENSHO duo wave BT-65105

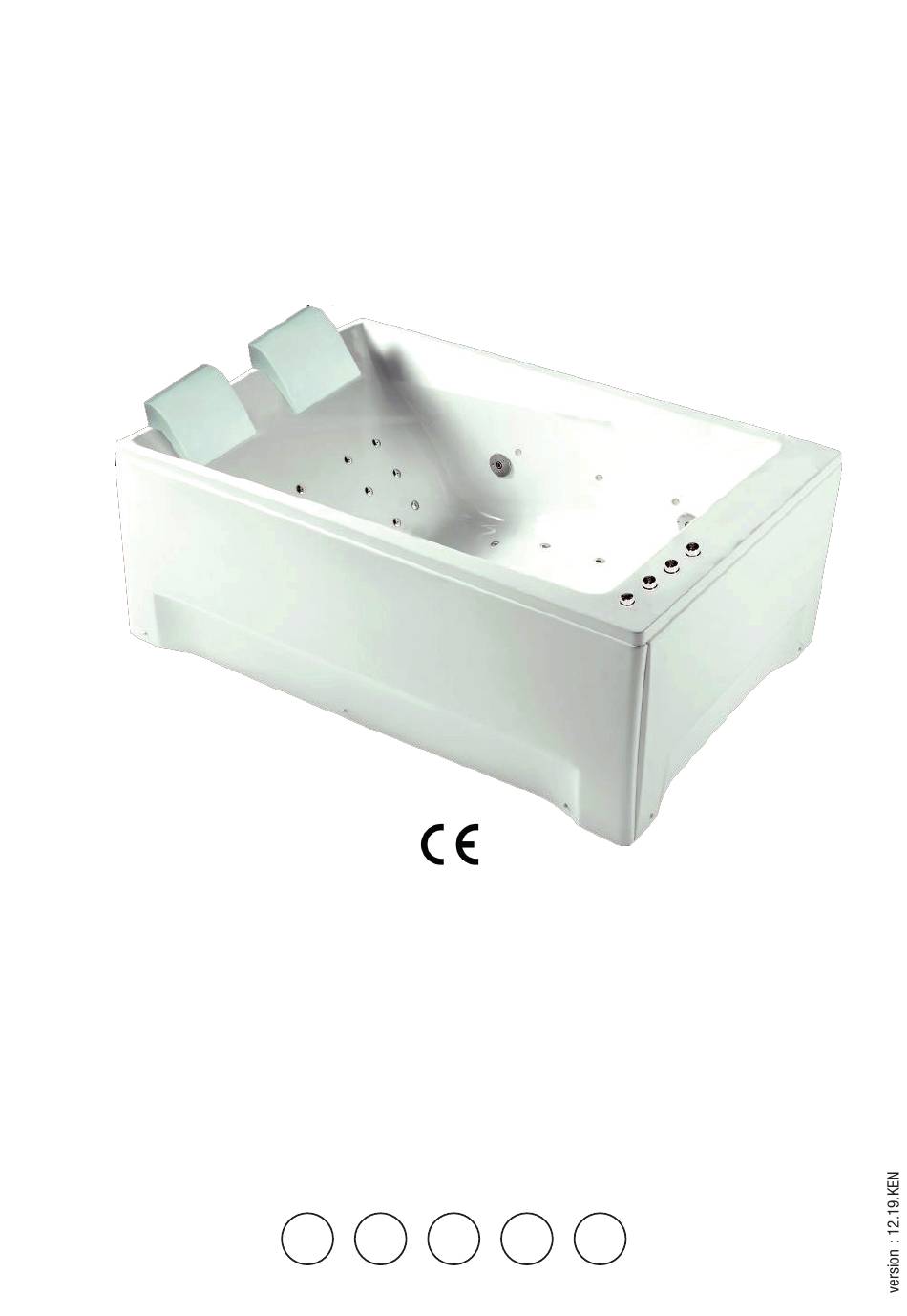

  • Page 1 instructions KENSHO duo wave BT-65105...
  • Page 2 CONSIGNES DE SECURITé IMPORTANTES Merci de bien vouloir lire les consignes de sécurité attentivement avant d’utiliser votre baignoire balnéothérapie • Cette baignoire peut être utilisée par des enfants agés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissances.
  • Page 3: Données Techniques

    données techniques Nom du produit Alimentation Fréquence Puissance Pression de l’eau KENSHO 220-240V~ 50Hz 1610W 0.2-0.6MPa La fabrication de nos baignoires est conforme aux normes CE en vigueur. La structure repose sur un cadre inox très rigide et inaltérable Pour assurer la robustesse du système de fonctionnement, les commandes sont manipulées par pression de boutons qui im- pulsent de l’air.
  • Page 4: Installation

    VUE DETAILLée DE LA BAIGNOIRE 1. Appui-tête 2. Hydrojets 3. Buses orientables 4. Leds chromothérapie 5. Tablier de coté 6. Tablier principal 7. Réglage de la puissance de jets d’eau massant (système venturi) 8. Interrupteur de jets d’eau massant (pompe à eau) 9.
  • Page 5: Mise En Place

    mise en place • Chaque baignoire doit être installée sans entrave et ne sera jamais encastrée pour assurer des interventions lors de pannes éventuelles. Le tablier ne doit pas être carrelé. Si l’usager défie cette recommandation, il devra l’enlever et le remettre lors de l’intervention de notre SAV.
  • Page 6: Garantie

    L’intervention en garantie sera prise en compte dès obtention de ces informations et photos, dans la me- sure où la pose a été effectuée en fonction des prescriptions indiquées ci-dessus. SERVICE APRÈS VENTE : Hot Line • tél : 03 86 48 11 89 • email : sav@spalina.fr...
  • Page 7 faire face aux pannes Problèmes Cause Conseils La baignoire n’est pas Les pieds de la cuve ne sont pas Ajuster le vissage des pieds équilibrée horizontalement réglés Problème de joints Changer les joints Le tuyau d’alimentation Les écrous de raccordement ne de Serrez les écrous d’eau fuit sont pas serrés...
  • Page 8: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE READ THE SAFETY INSTRUCTIONS CAREFULLY BEFORE USING • Earthed appliances must be permanently connected to fixed wiring. THE PRODUCT. • Parts incorporating electrical components, except remote control • This appliance can be used by children aged from 8 years and above devices, must be located or fixed so that they cannot fall into the bath.
  • Page 9: Technical Data

    DETAILS OF THE BATHTUB 1. Pillow 2. Small water jet 3. Big water jet 4. Colored lamps 5. Short side panel 6. Long side panel 7. Water jet regulating knob 8. Water jet switch 9. Bubble switch 10. Light switch 11.
  • Page 10 Installation of side panels • Handle with care during installation so as to avoid scratches. • Connect the draining switch with the draining pipe, and a soft pipe may be used in case of a deviation between the drainage pipe and the ground hole. •...
  • Page 11 PROBLEMS CAUSE SUGGESTIONS Disconnection with power supply; Reconnect the bathtub with disconnection of the leakage power supply; reconnect the protector leakage protector Electricity supply is abnormal Inspect electricity supply The control box is broken Change it Water Pump Failure The pump impeller is blocked by Clean the pump rubbish The water pump is broken...
  • Page 12 Sicherheitshinweise • Dieses Gerät kann von Kindern ab 8 Jahren und Menschen mit • Reinigung und Wartung: eingeschränkten körperlichen oder geistigen Fähigkeiten oder ei- - Reinigen Sie das Produkt mit einem weichen Tuch und einem sanf- nem Mangel an Erfahrung und Wissen benutzt werden, sofern sie ten Reinigungsmittel.
  • Page 13: Teile Und Zubehör

    Anleitung zur Massagebadewanne, Modell: BT-65105 Bitte beachten Sie vor der Installation die Darstellung zum Elektro-/Wasseranschluss und installieren Sie den Anschluss im Voraus. Teile und Zubehör 1. Kissen 2. Kleine Düsen 3. Große Düsen 4. Farbige Lichter 5. Kleine Seitenblende 6. Große Seitenblende 7.
  • Page 14 Wasserablaufsystem installieren • Ablauf Passen Sie die Schrauben der Ständer zum Ausgleichen der Badewanne an. Verbinden Sie den Badewannenabfluss mit der Ablaufleitung, verbinden Sie dann die Leitung mit der Bo- Wasserwaage denöffnung. Tragen Sie auch Kleber auf. Siehe nachstehende Abbildung Ablauf Ablaufschlauch Badewanne installieren...
  • Page 15 PROBLEM URSACHE LÖSUNG Stromversorgung getrennt, Stromversorgung anschließen, Schutzschalter ausgelöst Schutzschalter zurücksetzen Stecker gezogen Stecker anschließen Stromversorgung funktioniert nicht Stromversorgung prüfen richtig Wasserpumpenfehler Sicherung durchgebrannt Sicherung wechseln Pumpenlaufrad blockiert Pumpe reinigen Wasserpumpe defekt Reparieren oder auswechseln Bedienfeldfehler Wechseln Stromversorgung getrennt, Stromversorgung anschließen, Schutzschalter ausgelöst Schutzschalter zurücksetzen Stecker gezogen...
  • Page 16: Avviso Di Sicurezza

    Avviso di sicurezza • Questo apparecchio può essere utilizzato da bambini di età pari o lare che le diverse parti siano installate nella zona corretta e che sia superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali eseguito il collegamento equipotenziale.
  • Page 17: Parti Ed Accessori

    MANUALE VASCA IDROMASSAGGIO MODELLO BT-65105 Prima dell’installazione, leggere il diagramma per l’installazione idraulica ed elettrica, quindi pre-installare il connettore. Parti ed accessori 1. Cuscino 2. Getto piccolo 3. Getto grande 4. Luci colorate 5. Pannello frontale piccolo 6. Pannello frontale grande 7.
  • Page 18: Istruzioni Di Sicurezza

    Installazione del sistema di rimozione dell’acqua • Scarico Regolare le viti dei supporti inferiori per bilan- ciare il corpo della vasca da bagno. Collegare lo Metro a bolla scarico della vasca da bagno al tubo di scarico, quindi collegare il tubo al foro di scarico a terra. Applica anche della colla.
  • Page 19 PROBLEMA CAUSA SOLUZIONE Alimentazione scollegata, dispositivo Collegare l’alimentazione, collegare il di protezione dalla dispersione di dispositivo di protezione dalla corrente scollegato dispersione di corrente Spina scollegata Collegare la spina Anomalia erogazione elettrica Ispezionare l’erogazione elettrica Guasto della pompa Scatola di comando rotta Sostituire dell'acqua Il girante della pompa è...
  • Page 20: Advertencia De Seguridad

    Advertencia de seguridad • Este dispositivo puede ser utilizado por niños a partir de los 8 años que las diferentes piezas sean instaladas en la zona correcta y que el y por personas con capacidades físicas, sensoriales o mentales re- enlace equipotencial se lleve a cabo.
  • Page 21: Piezas Y Accesorios

    MANUAL DE BAÑERA CON MASAJE MODELO: BT-65105 Antes de la instalación, compruebe los dibujos de instalación de agua y electricidad, y pre-instale el conector. Piezas y accesorios 1. Almohada 2. Chorro pequeño 3. Chorro grande 4. Luces de colores 5. Borde pequeño 6.
  • Page 22: Instrucciones De Seguridad

    Instalación del sistema de extracción de agua • Drenado Ajuste los tornillos de las bases del fondo para equilibrar el cuerpo de la bañera. Conecte el Balanza drenado de la bañera con la tubería de drena- je, y a continuación conecte la tubería con el orificio de drenaje en el suelo.
  • Page 23 PROBLEMAS CAUSA SUGERENCIAS Desconexión de la alimentación, Conecte el suministro de ali- desconexión del protector contra mentación, conecte el protector fugas contra fugas Enchufe desconectado Conectar enchufe Inspeccione el suministro de Suministro de electricidad anormal electricidad Fallo de bomba de agua Caja de control rota Cámbiela Propulsor de la bomba está...
  • Page 24: Protection De L'environnement

    PROTECTION DE L’ENVIRONNEMENT Les déchets électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez les recycler dans les centres appropriés. Contactez les autorités locales ou le détaillant pour toute question sur le recyclage. PROTECTION OF ENVIRONMENT According to WEEE directive 2012/19/EU, waste electrical products should not be disposed of with household waste.
  • Page 26 Petits N 21 small jet hydrojets REFERENCE DESIGNATION Column1 VISUEL Boite de Jets junction box N 22 air jet raccordement Boitier Boitier de contrôle transformer N 23 de contrôle led controller électrique des LED plastic and Tube en PVC N'3-3 glass fiber N 24-3 LED 6 pcs...
  • Page 27 N 41 Joint gasket Ecrou de N 42 3/8' stopper retenue 3/8’ Fil pour N 43 raccordement patch cord Tube PVC N 44-3 3.5 air tube blower Clip de N 45 clip for skirt fixation pour tablier Pied N 46 feet réglable white pillow...
  • Page 28 KENSHO duo wave BT-65105 1200 www.spalina.fr...
