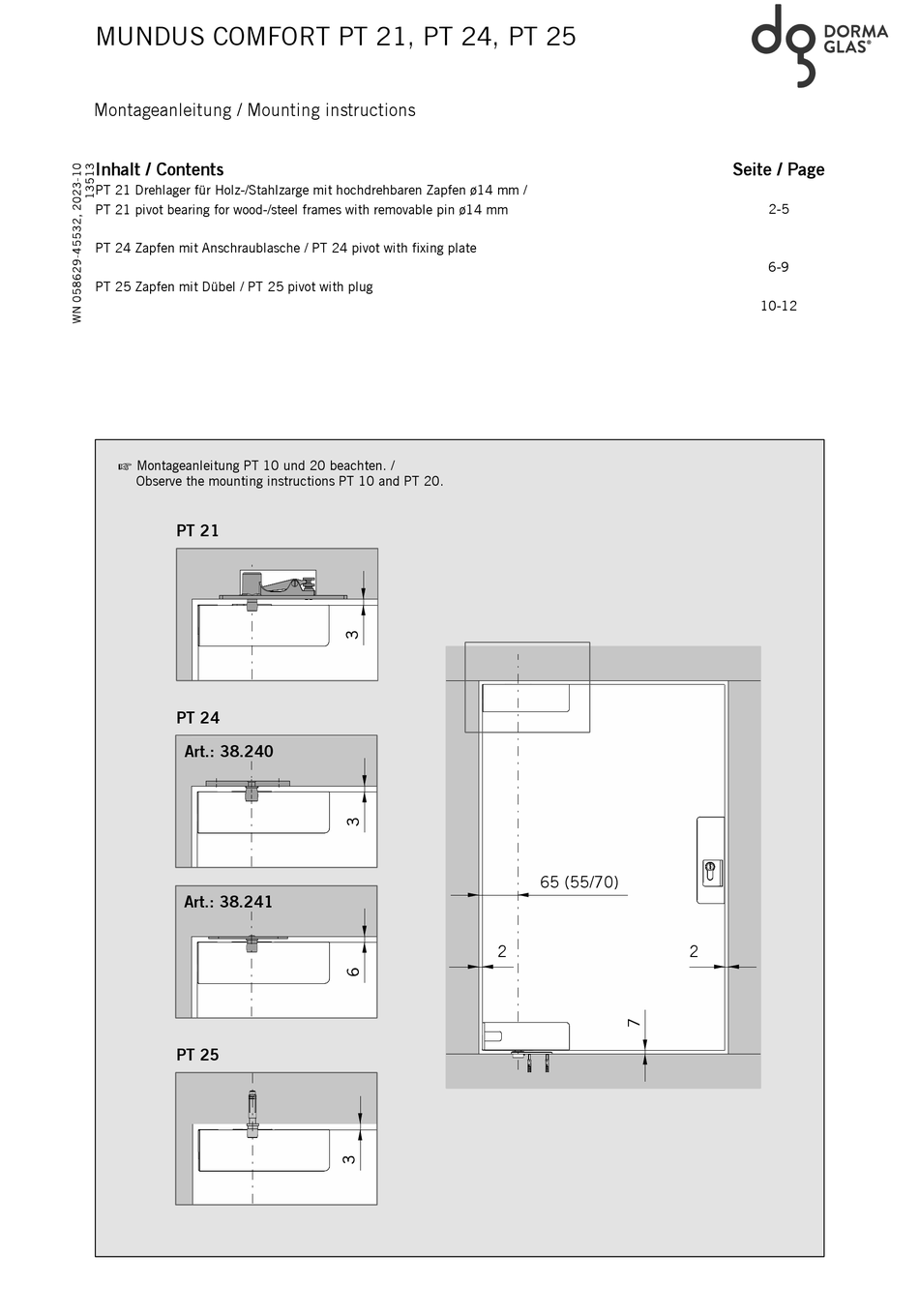

MUNDUS COMFORT PT 21, PT 24, PT 25
Montageanleitung / Mounting instructions
Inhalt / Contents
PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm /
PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm
PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate
PT 25 Zapfen mit Dübel / PT 25 pivot with plug
+ Montageanleitung PT 10 und 20 beachten. /
Observe the mounting instructions PT 10 and PT 20.
PT 21
PT 24
Art.: 38.240
Art.: 38.241
PT 25
65 (55/70)
2
Seite / Page
2-5
6-9
10-12
2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DORMA-Glas MUNDUS COMFORT PT 21
Summary of Contents for DORMA-Glas MUNDUS COMFORT PT 21
- Page 1 MUNDUS COMFORT PT 21, PT 24, PT 25 Montageanleitung / Mounting instructions Inhalt / Contents Seite / Page PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm / PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate PT 25 Zapfen mit Dübel / PT 25 pivot with plug...
- Page 2 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm / PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm PT 21 PT 20 PT 20 US 20 65 (55/70)
- Page 3 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm / PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm Montagewerkzeug / Ausfräsung (bauseits) / Mounting tool Recess (on site) ø6,5 mm...
- Page 4 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm / PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm 65 (55/70) ø6,5 mm ø6,5 mm Bodenlager / floor bearing...
- Page 5 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 21 Drehlager für Holz-/Stahlzarge mit hochdrehbaren Zapfen ø14 mm / PT 21 pivot bearing for wood-/steel frames with removable pin ø14 mm + PT 20 Montageanleitung beachten. / + PT 20 Montageanleitung beachten. /...
- Page 6 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate Art.: 38.241 PT 20 PT 20 Art.: 38.240 PT 20 US 20 65 (55/70) PT 10 Art.: 38.241 Art.: 38.240 ø14...
- Page 7 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate Lieferumfang / Scope of delivery + Schrauben und Dübel sind nicht im Lieferumfang enthalten. Geeignete und auf den Untergrund abgestimmte Befestigungsmittel verwenden! / Screws and plugs are not included in scope of delivery.
- Page 8 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate 65 (55/70) Darstellung der Montage: 38.241 / Exposition of installation: 38.241 Montage 38.240 entsprechend 38.241 / Installation of 38.240 identical to 38.241 ø6,5 mm...
- Page 9 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 24 Zapfen mit Anschraublasche / PT 24 pivot with fixing plate + PT 20 Montageanleitung beachten. / + PT 20 Montageanleitung beachten. / Observe the mounting instructions Observe the mounting instructions...
- Page 10 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 25 Zapfen mit Dübel / PT 25 pivot with plug PT 25 PT 20 US 20 65 (55/70) PT 10 Montagewerkzeug / Lieferumfang / Mounting tool Scope of delivery Art.: 38.250...
- Page 11 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 25 Zapfen mit Dübel / PT 25 pivot with plug Einbau in Mauerwerk / Einbau im Stahlrahmen / Installation into ceiling Installation into steel frame ø14 65 (55/70) 65 (55/70) 65 (55/70) ø10 mm...
- Page 12 MUNDUS COMFORT PT 21, PT 24, PT 25 PT 25 Zapfen mit Dübel / PT 25 pivot with plug + PT 20 Montageanleitung beachten. / Observe the mounting instructions PT 20 2,5 mm max. 9 Nm + PT 20 Montageanleitung beachten. /...
