Summary of Contents for ATOMSTACK E285

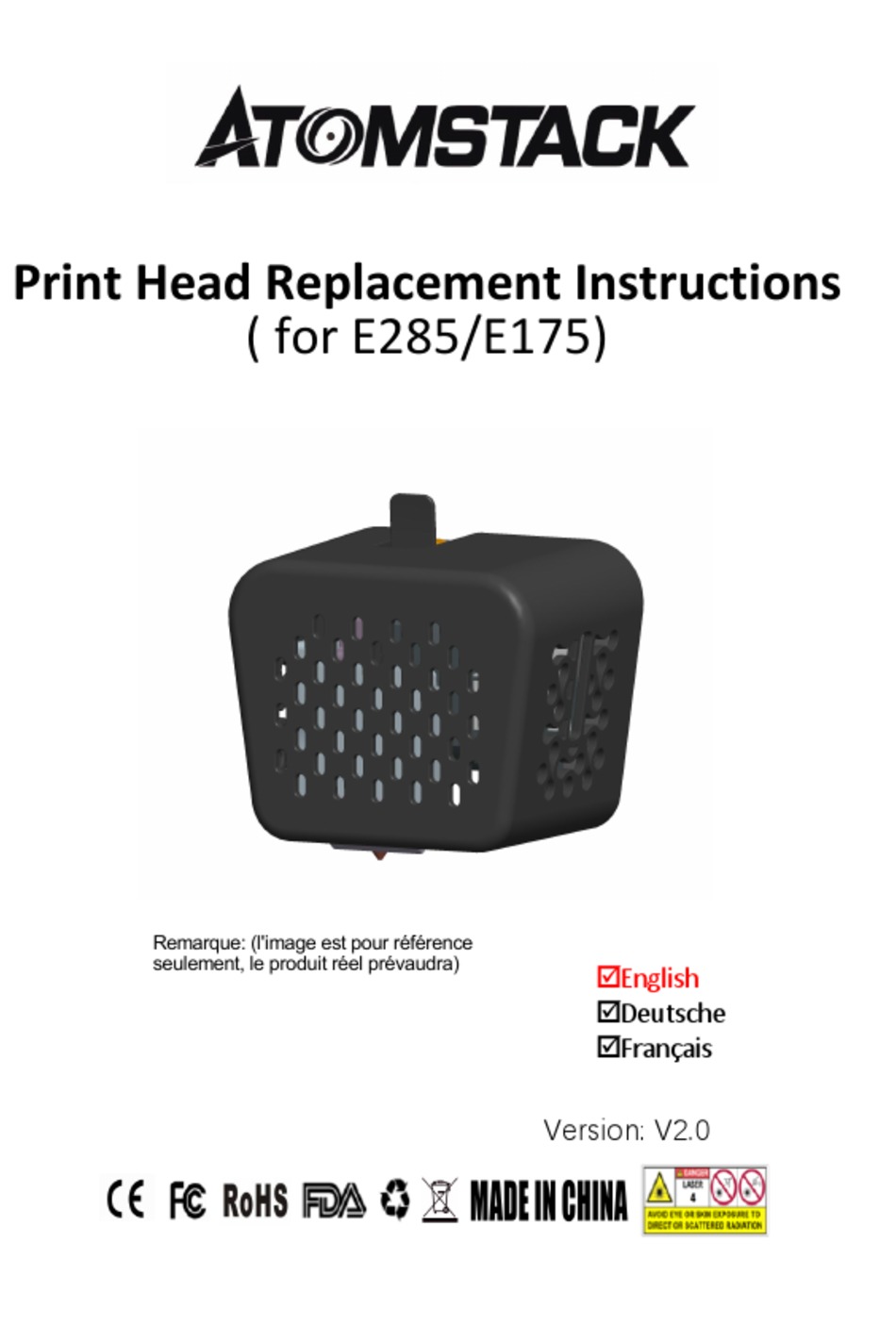

- Page 1 Print Head Replacement Instructions ( for E285/E175) Remarque: (l'image est pour référence seulement, le produit réel prévaudra) þEnglish þDeutsche þFrançais Version: V2.0...
- Page 2 1.Remove the existing extruder There is 3pcs fixed screw at the back of extruder, use the hexagonal wrench to loosen the screw ( no need to remove ), and then take out the existing extruder. extruder back plate FFC cableer loosen the screws hexagonal wrench 2.Unlock and unplug the FFC cable...
- Page 3 Aim the screw holes on the back plate and fasten the extruder back plate screw holes Remark: The default extruder of 3D printer is E285, this page is the instruction for change the E285 to E175. E285 is for TPR 2.85mm filament, E175 is for PLA/PETG 1.75mm filament.
- Page 4 Extruder nozzle cleaning 1. Turn on the device, click to enter the "Extruder" page, expand the material selection drop-down box, and select a material for preheating (select the material used for the last printing, here is the TPR material as an example). After selecting the material, the nozzle automatically starts heating.
- Page 5 3. How to clean the E285 nozzle: push the feed handle above the nozzle, insert the through needle from above, and poke down with a certain force, the depth of the through needle inserted into the nozzle is about 3mm...
- Page 6 Installationsanweisun gen für den Druckkopf ( für E285/E175) Hinweis: (Das Bild dient nur als Referenz, das tatsächliche Produkt hat Vorrang.) þEnglish þDeutsche þFrançais...
- Page 7 1.Entfernen Sie den vorhandenen Extruder Auf der Rückseite des Extruders befinden sich 3 feste Schrauben. Verwenden Sie den Sechskantschlüssel, um die Schraube zu lösen (keine Entfernung erforderlich) und nehmen Sie dann den vorhandenen Extruder heraus. extruder Rückplatte FFC-Kabel die Schrauben lösen Sechskantschlüssel 2.Entriegeln und ziehen Sie das FFC-Kabel Die Verbindung zwischen dem seitlichen Anschluss des...
- Page 8 Richten Sie die Schraubenlöcher auf der Rückplatte aus und befestigen Sie den Extruder Rückplatte Schraubenlöcher Anmerkung: Der Standardextruder des 3D-Druckers ist E285, diese Seite ist die Anleitung zum Umrüsten des E285 auf E175. E285 ist für TPR 2,85 mm Filament, E175 ist für PLA/PETG 1,75 mm Filament.
- Page 9 Reinigung der Extruderdüsen 1. Schalten Sie das Gerät ein, klicken Sie, um die Seite "Extruder" aufzurufen, erweitern Sie das Dropdown-Feld für die Materialauswahl und wählen Sie ein Material zum Vorwärmen aus (wählen Sie das Material aus, das für den letzten Druck verwendet wurde, hier ist das TPR-Material als Beispiel) .
- Page 10 3. So reinigen Sie die E285-Düse: Schieben Sie den Transportgriff über die Düse, stecken Sie die Durchgangsnadel von oben ein und stechen Sie mit einer gewissen Kraft nach unten, die Tiefe der in die Düse eingeführten Durchgangsnadel beträgt ca. 3 mm zwischen dem Ende und dem Düsenschale, hin und her Ziehen und...
- Page 11 Instructions d'installation de la tête d'impression ( pour E285/E175) Remarque: (l'image est pour référence seulement, le produit réel prévaudra) þEnglish þDeutsche þFrançais...
- Page 12 1.Retirer l'extrudeur existant Il y a 3 vis fixes à l'arrière de l'extrudeuse, utilisez la clé hexagonale pour desserrer la vis (pas besoin de la retirer), puis retirez l'extrudeuse existante. extrude plaque arrière Câble FFC desserrer les vis clé hexagonale 2.Déverrouiller et débrancher le câble La connexion entre le port latéral de la tête d'impression et le câble FFC est une méthode de...
- Page 13 Trous de vis Remarque : l'extrudeur par défaut de l'imprimante 3D est E285, cette page est l'instruction pour changer l'E285 en E175. E285 est pour le filament TPR 2,85 mm, E175 est pour le filament PLA/PETG 1,75 mm.
- Page 14 Nettoyage des buses d'extrudeuse 1. Allumez l'appareil, cliquez pour accéder à la page "Extrudeuse", développez la liste déroulante de sélection de matériau et sélectionnez un matériau pour le préchauffage (sélectionnez le matériau utilisé pour la dernière impression, voici le matériau TPR à titre d'exemple) .
- Page 15 3. Comment nettoyer la buse E285: poussez la poignée d'alimentation au-dessus de la buse, insérez l'aiguille traversante par le haut et poussez vers le bas avec une certaine force, la profondeur de l'aiguille traversante insérée dans la buse est d'environ 3 mm entre l'extrémité...
-
Page 16: Customer Service
For more details about our warranty policy, please visit our official website: www.atomstack3d.com Any technical support please send us email to： support@atomstack3d.com Manufacturer: Shenzhen AtomStack Technologies Co., Ltd Add: AB301, New Chabridge Industrial Park,No.3, Baolong 6 Rd., Longgang Dist.,Shenzhen Zip code 518116...
