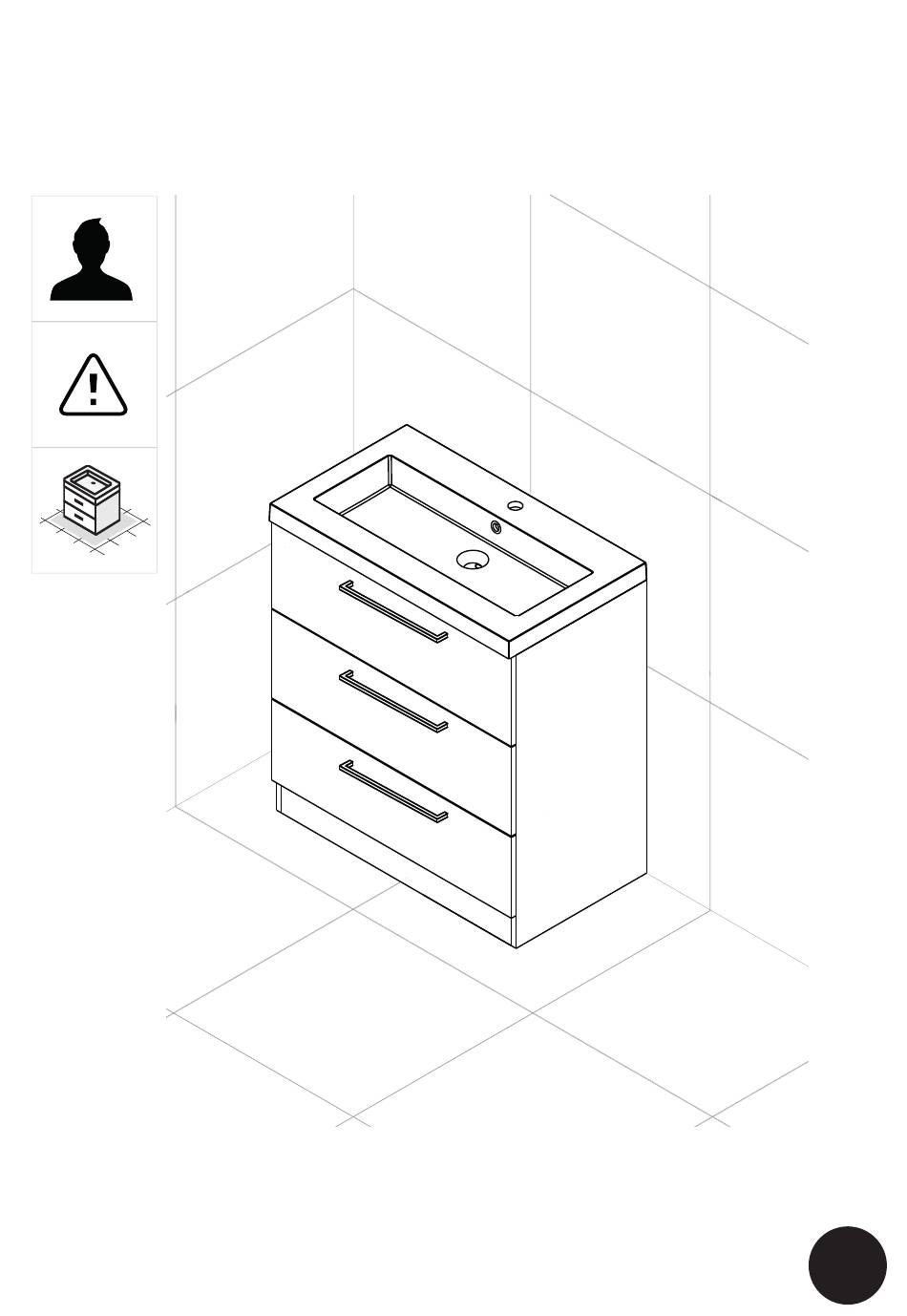

- Page 1 Installatiehandleiding | Installation manual Badkamermeubel | Bathroom cabinet C19/C13-600/800/1000/1200 NL/EN Lezen voor montage | Read before assembly...
- Page 2 Voordat u begint | Before you start Belangrijk | Important Voor deze klus zijn twee Wees er zeker van dat Plaats het meubel op mensen benodigd. de muur het meubel kan een zachte ondergrond dragen. (bijvoorbeeld een mat For this job two people are of deken) en rechtop needed.
- Page 3 A1. 4x A2. 4x Leg het meubel op een zachte ondergrond. Duw de poot volledig in de houder. Place the cabinet on a soft surface. Push the leg completely into the holder. A1. 4x A2. 4x A3. 12x Bevestig de poten aan het meubel. Zet het meubel rechtop.
- Page 4 A5. 8x A6. 8x Bevestig de zijpanelen. Plaats de stickers voor een waterdichte afsluiting. Attach the side panels. Place the stickers for a watertight seal. Plaats het meubel tegen de muur zonder te schuiven. Gebruik de stelpoten om het meubel waterpas te stellen. Place the cabinet against the wall without sliding.
- Page 5 A4. 2x *click* Plaats 2 siliconen dopjes onder de plint. Bevestig de plint op de poten. Put 2 silicone covers at the bottom of the plinth. Attach the plinth to the legs. A9. 2x Schuif de lade uit het meubel. Plaats de muurbeugels onder het ophangsysteem.
- Page 6 A10. 4x Boor de gaten met een boormachine. Gebruik hiervoor een boor van Ø6 mm. Plaats de pluggen in de geboorde gaten. Gebruik hierbij een hamer indien nodig. Attach the wall brackets by screwing the screws with a hand screwdriver into the plugs.
- Page 7 640 mm 11.1 12.0 2 mm 2 mm Markeer het midden van het front. Gebruik de bijgeleverde boormal om aan beide zijden van het middelpunt 320 mm af te tekenen. Hierdoor komt de totale hart-op- hart maat op 640 mm. Boor de gaten voor.
- Page 8 Optioneel 15.0 15.1 Indien u het front wilt verwijderen, draait u de aangegeven schroef een kwartslag om het front vervolgens uit de lade te duwen. Klik het front op de lade. In case you want to remove the drawer, you can turn the indicated screw. This will Click the front panel on the drawer.
- Page 9 18.0 19.0 A13. 3x A7. 3x Hierdoor kan het front niet meer verschuiven. U dient dit pas te doen als de Schuif de geleiders volledig uit het meubel. Plaats de lade op de geleiders en duw fronten naar wens zijn afgesteld. de geleiders aan de achterkant vast.
- Page 10 23.0 23.1 Zet de sifon als volgt in elkaar, draai de uiteinden 90 graden en kort in waar nodig. Monteer de sifon aan de afvoerplug. Assemble the siphon as follows and turn both ends 90 degrees. Shorten the siphon if necessary. Attach the siphon to the drain plug.
