Summary of Contents for Atlantis A15-TX400

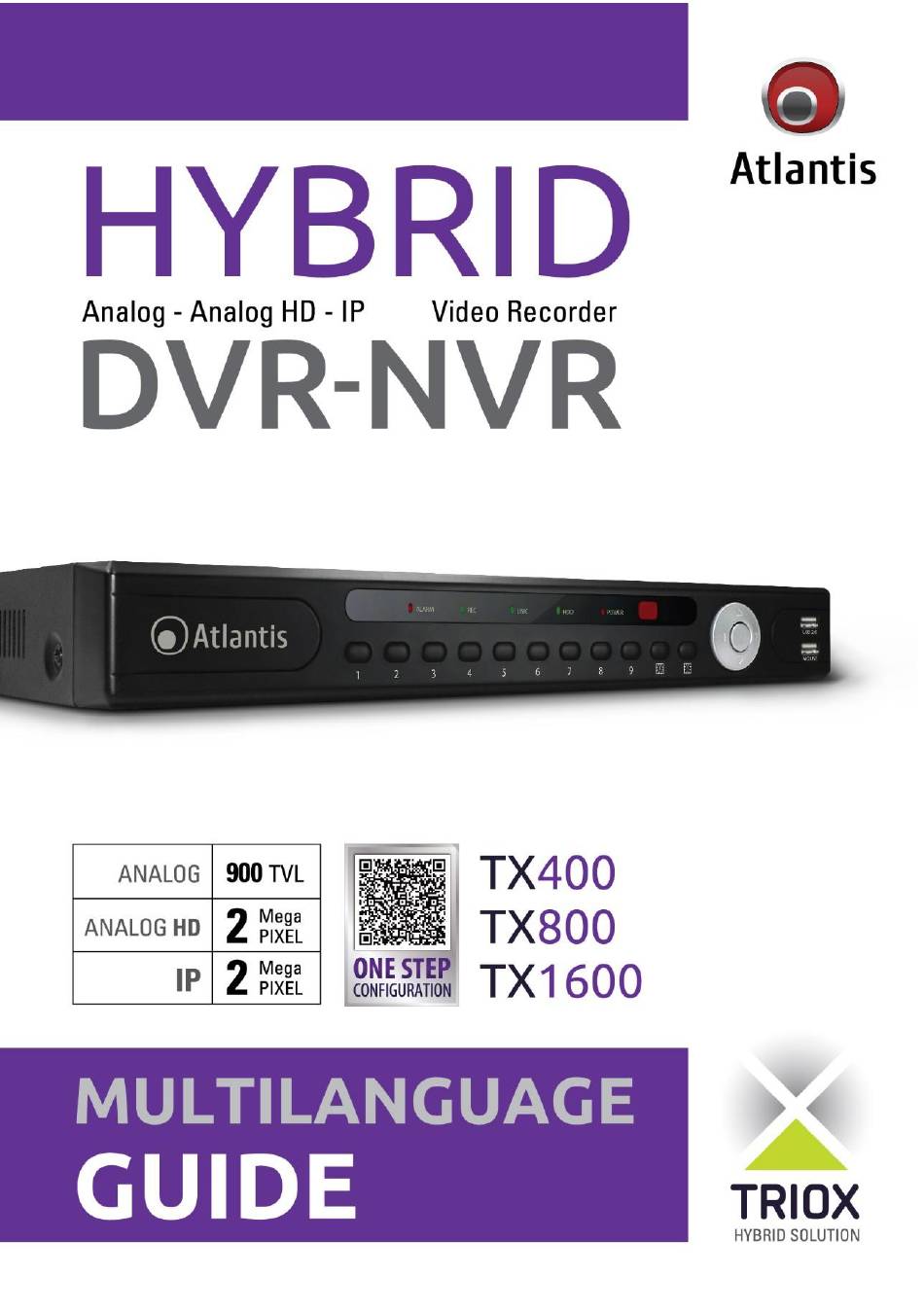

- Page 1 A15-TX400 (v2.0) A15-TX800 (v2.0) A15-TX1600 (v2.0)
- Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com.
-
Page 3: Table Of Contents
4.0 APPLICAZIONE TRIOX ........................ 28 4.1 LIMITAZIONI DELL’ACCESSO ...................... 28 4.2 PROBLEMATICHE E DOMANDI VARIE ..................28 4.3 SUPPORTO OFFERTO ........................ 33 APPENDICE A: CAMERE IP ATLANTIS ....................34 ENGLISH 1. PRODUCT OVERVIEW ........................37 1.1 SYSTEM REQUIREMENTS ......................37 1.2 PACKAGE CONTENTS ......................... - Page 4 Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
- Page 5 Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
-
Page 6: Panoramica Di Prodotto
TX1600, offre 4 ingressi (sensori esterni) ed una uscita per controllare un dispositivo esterno (sirena). Queste caratteristiche, unitamente al servizio Atlantis DNS dinamico gratuito per la durata di 24 mesi ed il software CMS di controllo (ambiente Windows, sino a 64 canali), rendono Triox lo strumento ideale per il monitoraggio/videosorveglianza sia locale che remoto. -
Page 7: Requisiti Di Sistema
1.1 REQUISITI DI SISTEMA Prima di procedere con l’installazione del prodotto verificare di disporre dei seguenti requisiti: ▪ Protocollo TCP/IP installato in ogni PC ▪ Un browser WEB quali Internet Explorer 6.0 o superiore (con supporto Active X) ▪ Pentium 4 1800MHz (o equivalente) con 4GB di RAM ▪... -
Page 8: Cablaggio Nvr
1.4 CABLAGGIO NVR (KIT) Collegare a questo punto al dispositivo nell’ordine: ▪ Le camere analogiche AHD da 1MP al Triox400 utilizzando i cavi forniti. Sul cavo passa Video/Potenza. Seguire lo schema sotto riportato. ▪ Il mouse fornito. ▪ Il cavo di rete, per la connessione alla LAN (switch/Router) (opzionale). ▪... - Page 9 L’unica accortezza è quella di utilizzare 2 camere identiche a coppie (analogiche, AHD 1MP o AHD 2MP o TVI o CVI). Ad esempio il modello A15-TX400 ha 4 connettori BNC in ingresso. È possibile configurarlo nelle seguenti modalità: • Porte 1,2,3,4 Analogiche Standard •...
- Page 14 Nelle immagini precedenti si sono volute rappresentare alcune (non assolutamente esaustive) delle installazioni permesse dalla versatilità dei dispositivi della famiglia Triox. Per il collegamento delle camere AHD/Analogiche si raccomanda l’uso dei seguenti accessori: • A02-Adapter1 (permette di alimentare la singola Camera, sino 12W) •...
-
Page 15: Analisi Dispositivo
2. ANALISI DISPOSITIVO Talune immagini riportate in questo documento potrebbero essere leggermente diverse dal prodotto acquistato. 2.1 PANNELLO FRONTALE LOGO/BOTTONE SIGNIFICATO Porta USB host (Mouse) cui collegare il mouse. Porta USB host (USB 2.0) da utilizzarsi per effettuare il backup dei dati PORTE USB e/o per aggiornamento del firmware e per la connessione del mouse. -
Page 16: Pannello Posteriore
N° FUNZIONE SIGNIFICATO Permette l'accensione/spegnimento del dispositivo. Non presente nel modello Power Switch A15-TX400. Connettere il plug di alimentazione. Utilizzare solo l’alimentatore fornito a Plug corredo. I valori di targa del dispositivo sono: DC, 12V@2A (TX400) o 12V@4A Alimentazione (TX800/1600). - Page 17 Funzione Premere per far apparire la schermata di Login. Con le frecce LOGIN/LOCK direzionali muoversi sul campo password e poi digitare la password di accesso (atlantis). Premere OK, dopo aver evidenziato il campo Login, per accedere al dispositivo. Non attivo.
-
Page 18: Avvio
Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi. - Page 19 Si ricorda infine di rispettare attentamente la legislazione vigente riguardante le modalità di conservazione dei contenuti video ripresi. A tal fine è opportuno, salvo nuove normative a cui si invita ad attenersi, utilizzare i seguenti settaggi: Menu->Sistema->Generale->Imp Dispositivo, ▪ Registraz=Sovrascrittura Menu->Sistema->Generale->Imp Dispositivo, Giorni Conservati=1 ▪...
-
Page 20: Aggiunta Di Camere Ip
3.2 AGGIUNTA DI CAMERE IP ONVIF Tutti gli NVR in modalità default hanno TUTTI i canali analogici attivati, pertanto NON è possibile aggiungere telecamere IP Onvif senza prima riallocare i canali. E’ possibile aggiungere delle camere IP in standard Onvif sino ad una risoluzione di 2MP. Il modello Triox 800/1600 supporta anche camere a 4MP (A11-905A-BPVM). - Page 21 Selezionare l’opzione seguente: • 1-WIN[1-FIN]: Permette di passare, dopo aver selezionato il canale, alla modalità monocale a schermo intero. • 4-WIN[4-FIN]: Permette di passare, dopo aver selezionato il blocco contiguo di canali, alla modalità multicanale (4 Flussi). • 8-WIN[8-FIN]: Permette di passare, dopo aver selezionato il blocco contiguo di canali, alla modalità multicanale (8 Flussi).
- Page 22 PTZ Control [Controllo PTZ] Selezionare PTZ Control [Controllo PTZ] nel munù flottante, verrà visualizzata la schermata di sotto. Selezionare nella combo box Channel[Canale] il canale cui è connessa la PTZ. In questa sezione è possibile controllare la PTZ connessa (una volta aperto a schermo intero il flusso video). Si raccomanda l'uso del modello A11-820A-PTZ/A11-820D-PTZ/A11-905A-BPVM.
-
Page 23: Configurazione Dell'app Per Ios & Android
] e poi +, scansionare il QR code (stampato anche sull’etichetta di prodotto) e quindi, dopo aver digitato la username e password di accesso (admin, atlantis) toccare su Submit. Digitare poi, in Device, il nome (un massimo di 20 caratteri, esclusi caratteri speciali) da assegnare all’NVR (ed eventualmente creare il gruppo sotto cui collocarlo) e toccare su Add. - Page 24 In caso di problemi nella scansione (luci al neon, schermo a bassa risoluzione o riflettente) è possibile scansionare il QR Code posto sull’etichetta del prodotto. In caso i problemi di lettura persistessero toccare su Input e digitare il Seriale riportato sotto il Code (Sistema->Network->P2P) proseguire...
- Page 25 ▪ Toccare su [ ], poi su [ ] e poi su + (in uno degli schermi), selezionare il dispositivo ed i canali da visualizzare spuntandoli per avere immediatamente accesso ai file registrati nell’HDD dell’NVR. Poi muovere (toccandola e trascinandola) la linea verde per iniziare la riproduzione all’ora desiderata (indicata dalla linea perpendicolare di colore rosso, sotto cui viene riportata la data e l’ora di inizio riproduzione).
- Page 26 QR. Vediamo un confronto fra le diverse modalità di accesso. Account(Login) Direct QR Code No, WAN IP Accesso Tramite Server Tramite Server Atlantis DNS o Altro Server DDNS o IP diretto (se statico) Password Controllata ACCOUNT Verificata all’accesso Velocità di Alta...
- Page 27 ▪ Lanciare l’applicazione Atlantis TRIOX [ ▪ Toccare su [ ], poi su [ ] toccare su + e toccare poi su N/HVR. Nel campo Device 1 digitare un nome che identifichi il dispositivo, in IP è necessario digitare il WAN IP (indirizzo pubblico o nome del DNS dinamico) della propria connessione e poi creare, nel router responsabile della connettività...
-
Page 28: Risoluzione Dei Problemi E Supporto
Situazione Soluzione Accesso locale L'utente di default (non modificabile) è admin e la password è atlantis. Questo diretto all'NVR utente ha l'accesso totale al dispositivo. La password può essere cambiata. Gli utenti creati sono utilizzabili per permettere l'accesso diretto, WEB o APP (ammesso che la profilazione lo preveda). - Page 29 Potrebbe video ripresi? essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
- Page 30 ▪ L'NVR deve essere collegato, via LAN ad un dispositivo capace di offrire connettività verso internet (normalmente un router ADSL/VDSL/FIBRA). ▪ Scaricare ed installare sul proprio dispositivo l’applicazione Atlantis Triox. ▪ Entrare nell'interfaccia dell'NVR, effettuare il Login e cliccare su Main Menu[Menu]->System[Sistema]->Network e poi su P2P.
- Page 31 ] e poi +, scansionare il QR code (stampato anche sull’etichetta di prodotto) e quindi, dopo aver digitato la username e password di accesso (admin, atlantis) toccare su Submit. Digitare poi, in Device, il nome da assegnare all’NVR (ed eventualmente creare il gruppo sotto cui collocarlo) e toccare su Add.
- Page 32 NVR, in Link Type scegliere Direct Connect-NVR. Digitare in Channels il numero di canali disponibili. Digitare poi le credenziali di accesso e cliccare su Ho dimenticato la password dell’account (su Atlantis Triox) cui ho connesso un AHD-NVR. Cosa faccio? Situazione...
-
Page 33: Supporto Offerto
4.3 SUPPORTO OFFERTO Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on-line sul portale http://www.atlantis- land.com/ita/supporto.php. Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato). -
Page 34: Appendice A: Camere Ip Atlantis
Password=admin99. Le camere dalla famiglia A14 non sono supportate. Atlantis non fornisce alcuna garanzia che telecamere al di fuori dell’elenco di cui sopra, becnhé Onvif, siano propriamente supportate. Al fine di evitare problemi si invita all’utilizzo di camere IP contenuti nella lista sopra... - Page 35 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice.
- Page 36 ▪ The device should not be used by people with reduced physical problems, sensory or mental abilities or lack of experience and knowledge, unless they have been given supervision or instruction concerning the use by a person responsible. Atlantis suggest to vistit the web site www.atlantis-land.com in order to retrieve update manual, techsheet and driver.
-
Page 37: Product Overview
Thank You for choosing an Atlantis Product. For more detailed instructions on configuring and using the Triox System, please refer to the online manual. 1. PRODUCT OVERVIEW Triox is a digital recorder able to reproduce both locally, on the connected monitor (through HDMI/VGA) up to 8/16 channels recorded by the Cameras (IP Onvif, Analog or AHD), and on internal 2.5”/3,5”... -
Page 38: Installation(Hard Drive)
2MP) and standard analog Cameras. The only care is to use two identical cameras in pairs (analog, AHD AHD 1MP or 2MP). For example, the A15-TX400 model supports 4 BNC input. You can configure it in the following ways: •... - Page 43 In order to connect ANALOG AHD cameras please follow these instructions: • A02-Adapter1 (directly connected to the Camera, up to 12W) • A02-Adapter2 (directly connected to the Camera, up to 12W) • A09-VDA60W-9WAY (Up to 60W, can supply several cameras) •...
-
Page 44: Device
2. DEVICE Some of the pictures in this document may be slightly different from the product you purchased. 2.1 FRONT PANEL PORT/BUTTON MEANING [USB 2.0] Connect USB device (Flash Drive, Hard Drive and Recorder etc). [Mouse] Connect USB mouse device. USB PORT Into TX400 these 2 ports are located on the rear panel. - Page 45 N° CONNECTOR FUNCTION Push this button in order to switch on/off the device (not present in Power Switch all models). Connect the provided AC/DC adapter (12V@4A for TX800/1600) or Plug 12V@2A for TX400). All models (TX1600) have 1 Alarm output. Supported with new FW Allarm release.
- Page 46 In the package (TX800 / 1600) is included a remote control, without batteries (2x AAA). This can be used to manage the device. The infrared receiver is placed in the front of the device. Button/Name Function You can Login into system (admin, atlantis) LOGIN/LOCK Press to turn standby mode ON/OFF. StandBy While in menus, press buttons 0~9 to enter values;...
-
Page 47: Nvr
Atlantis disclaims any liability whats oever for any end-user use of the Atlantis product, which fails to comply with applicable state, local, or federal laws. -
Page 48: Add Ip Onvif Cameras
The video streams will be displayed in Live (click 2 times the left button on a channel to get the display to Full Screen, click 2 times again to go back to multi-channel mode). In the upper left corner displays the date and time of the device. In the lower part of each video stream, there is is a bar showing the following informations: Function Meaning... -
Page 49: Main Menu
3.3 MAIN MENU After login the system and back on the preview interface, click the right mouse button and it will pop up the Menu Options, shown in next pixture. Then you can select options of the Main Menu, the Main Screen Switching, Playback, PTZ Control and System Shutdown. - Page 50 Adjusts the movement speed of the PTZ, Directional Buttons controls the movements and directions of the PTZ. • Zoom [ ]: You can click to adjust camera zoom in/out. • Focus [ ]: You can click / to adjust camera focusing. •...
-
Page 51: Smartphone (Ios & Android)
▪ Directly download Atlantis TRIOX [ ] from AppStore or PlayStore. ▪ After finishing installation, Atlantis TRIOX icon will be displayed to mobile phone interface. ▪ You must create an account. When you will use these credentials from another device, all Triox connected will be displayed automatically. - Page 52 ▪ Tap [ ], Preview [ ], + and select the Device/Channels in order to watch ▪ the live view. Tap [ ] icon in order to switch to multiview mode you want. Tap twice on the channel to switch to 1 channel mode or tap [ ] for full screen mode.
-
Page 53: Support
3.5 Support For technical questions and support, please contact our help-desk by ticket on http://www.atlantis- land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com. For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E. Mattei 10 20010 Pogliano Milanese (MI) Italy Fax: +39.02.78.62.64.39... - Page 54 A pesar de ello, no podemos garantizar la ausencia de estos. Atlantis Land no se hacen responsable de daños o pérdidas directas o indirectas, incluidos, pero sin limitación, los daños causados por la imposibilidad su uso, la pérdida de datos o software y/o los daños o pérdidas causados por el uso o funcionamiento incorrecto del equipo y accesorios.
- Page 55 Todas las condiciones de utilizo, advertencias y cláusulas contenidas en este manual y en la garantía se sobrentienden notadas y aceptadas. Por favor devolver inmediatamente (antes de 7 días de comprado) el producto si no las acepta. Atlantis te invita a visitar el sitio web www.atlantis-land.com a la relativa página del...
-
Page 56: Panorámica Del Producto
4* entradas (sensores externos) y una salida para controlar un dispositivo externo* (sirena). Estas características además del servicio dinámico de Atlantis DNS gratis por 24 meses y el software CMS de control (ambiente Windows, hasta 64 canales), hacen Triox el instrumento ideal para controlar/vigilar por video, sea en el lugar que a distancia. -
Page 57: Requisitos Del Sistema
1.1 REQUISITOS DEL SISTEMA Antes de proseguir con la instalación del producto verifique que dispone de los siguientes requisitos: ▪ Protocolo TCP/IP instalado en cada Ordenador ▪ Un navegador WEB como Internet Explore 6.0 o superior (Active X) ▪ Pentium 4 1800MHz (o equivalente) con 4GB de RAM ▪... - Page 58 (analógicas en alta resolución, hasta 2MP) y las analógicas estándar. La única precaución sería utilizar 2 cámaras idénticas por parejas (analógicas, AHD 1MP o 2MP AHD). Por ejemplo el modelo A15-TX400 tiene 4 conectores BNC en entrada. Es posible configurarlo en los siguientes modos: • Puertos 1,2,3,4 analógicas estándar •...
- Page 62 En las imágenes anteriores hemos presentado algunas (no todas) las instalaciones posibles gracias a la versatilidad del dispositivo de la familia Triox. Para conectar las cámaras AHD/Analógicas se recomienda utilizar los siguientes accesorios: • A02-Adapter1 (permite alimentar cada cámara hasta 12W) •...
-
Page 63: Análisis Del Dispositivo
2. ANÁLISIS DEL DISPOSITIVO Algunas imagines de este documento podrían ser ligeramente diversas con respecto al producto comprado. 2.1 PANEL FRONTAL Logotipo/Botón SIGNIFICADO Puerto USB Host (Mouse) para conectar el ratón. En el panel posterior hay otros 2 puertos USB para efectuar el backup de PUERTO USB los datos y/o para la actualización del firmware y para la conexión del ratón. -
Page 64: Panel Posterior
2.2 PANEL POSTERIOR N° FUNCIÓN SIGNIFICADO Permite encender/apagar el dispositivo. No disponible en los modelos Power Switch A15-TX400. Enchufe de Conectar el enchufe de alimentación. Utilizar solo el alimentador Alimentación suministrado. El dispositivo (TX1600) puede controlar una Sirena externa. Consulte el Alarmas manual en internet para mayor información. - Page 65 Permite abrir la pantalla de sesión. Con las flechas de Inicio de sesión dirección se mueva hacia el campo Contraseña y después LOGIN/LOCK introduzca la contraseña para entrar (atlantis). Pulsar en ok, después de haber evidenciado el campo Login, para entrar al dispositivo. No activo.
-
Page 66: Arranque Del Nvr
Se visualizará la pantalla de Usuario Login [Inicio de sesión]. Efectuar ahora, después de haber seleccionado el idioma, el Login (admin, atlantis) y hacer clic en Login [Entrar]. El sistema visualizará la pantalla General para poder configurar la fecha, el idioma y el numero de días de grabación conservada. - Page 67 Podría ser necesario una autorización. Atlantis no garantiza en ningún modo que sus productos sean utilizados en conformidad con las leyes locales y además no puede ser considerada responsable por el utilizo impropio de tales dispositivos.
-
Page 68: Agregar Cámaras Ip
3.2 AGREGAR CÁMARAS IP En caso no lo haya hecho en la fase de configuración asistida y desee agregar una cámara IP con estándar Onvif hasta 2MP. En dependencia del modelo (y de la modalidad de funcionamiento) las cámaras Onvif compatibles pueden ser diversas. -
Page 69: Menú Flotante
3.3 MENÚ FLOTANTE Una vez efectuado el inicio de sesión es posible acceder al menú flotante simplemente haciendo clic en el botón derecho del ratón. Seleccionar la opción siguiente: • 1-WIN[1-FIN]: Permite pasar, después de haber seleccionado el canal, de modalidad mono canal a pantalla completa. - Page 70 PTZ Control[Control PTZ] Seleccione PTZ Control[Control PTZ] en el menú flotante y se visualizará la pantalla siguiente. Seleccione en el menú Channel[Canal] el canal donde está conectada la PTZ. En esta sección es posible controlar la PTZ conectada (una vez abierta en la pantalla completa el flujo de video).
-
Page 71: Configuración De La App Para Ios Y Android
▪ Entrar en la interfaz del NVR, efectuar el inicio de sesión y hacer clic en Main Menu->Setup->System- > Network->P2P. Setup->Network->P2P. Se mostrará un código QR (con debajo un numero serial). ▪ Abrir la aplicación Atlantis Triox. Tocar en [ ] y Device[ ] y +. - Page 72 ▪ Tocar en el icono [ ] y Preview[ ] y + tocar sobre el numero del NVR/canal seleccionado para ver el streaming del video ON cuando está activo y de color verde para acceder a la Live View (En Vivo). Tocar 2 veces para pasar a pantalla completa o tocar [ ].
-
Page 73: Soporte Técnico
Si el código QR del producto está deteriorado/ilegible es posible acceder a la interfaz de la Cámara IP/NVR en la sección System->Network->P2P. 3.5 SOPORTE TÉCNICO Consultar el sitio Web http://www.atlantis-land.com o contactarnos a las siguientes direcciones de correo electrónico (info@atlantis-land.com y tecnici@atlantis-land.com). Atlantis Fax: +39.02.78.62.64.39... -
Page 74: Appendix
APPENDIX APPENDIX A: TECHNICAL SPECS Technical Specs Product Name TRIOX 400 TRIOX 800 TRIOX 1600 Code A15-TX400(2.0) A15-TX800(2.0) A15-TX1600(2.0) Chipset HiSilicon 3520D HiSilicon 3520 HiSilicon 3521 ▪ 1 x HDMI (up to 1920x1080) Video Output ▪ 1 x VGA (Monitor - up to 1920x1080) ▪... - Page 75 APPENDIX Advanced ▪ Atlantis DNS (24 months free subscription), DynDNS, No-IP Networking ▪ P2P (using QR code the customer can remotely control the device without any configuration) • Local Playback: up to 1 • Local Playback: up to 1 (1920x1080) channels at the (1920x1080) channels at the •...
- Page 76 L’utilizzo di dispositivi in grado di catturare immagini, video o voce potrebbero essere regolamentati o completamente proibiti in talune giurisdizioni. Potrebbe essere richiesta un’autorizzazione. Atlantis non garantisce in alcun modo che i propri prodotti siano utilizzati in conformità con le leggi locali ed inoltre non può essere ritenuta responsabile per un uso improprio di tali dispositivi.
