TGC LYC6 User Instructions

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
氣體櫃爐
Gas Cooker
型號
:
LYC6
Model
使用說明書
User Instructions
香港煤氣適用
For Hong Kong Town Gas

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LYC6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TGC LYC6

  • Cookers TGC RJH3HR User Instructions
    Cookers TGC RJH3HR User Instructions
    Superbowl with rice cooking compartment, intelligent timer superbowl with rice cooking compartment & multi-function, timer superstove with griller (42 pages)

Summary of Contents for TGC LYC6

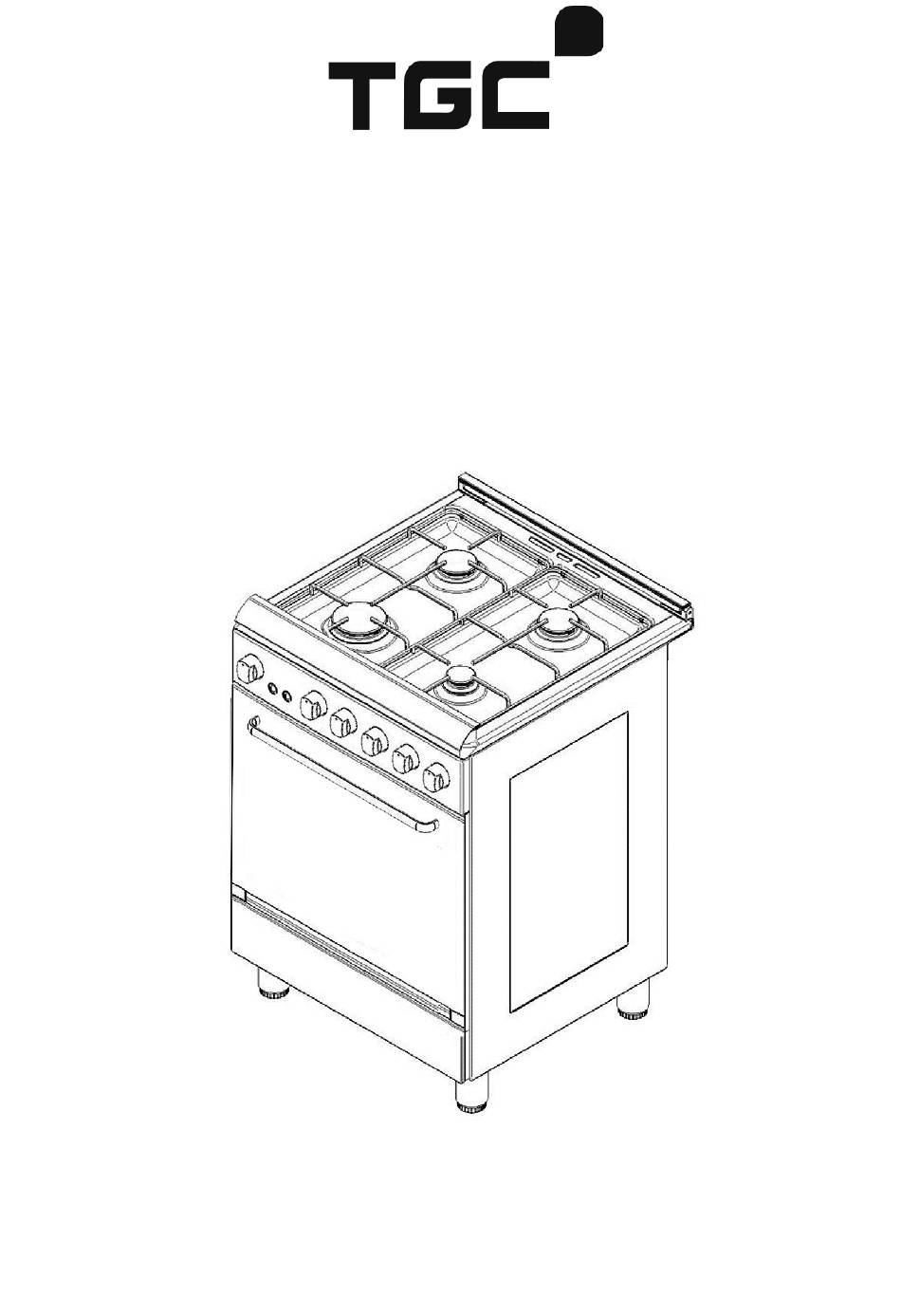

  • Page 1 氣體櫃爐 Gas Cooker 型號 LYC6 Model 使用說明書 User Instructions 香港煤氣適用 For Hong Kong Town Gas...

  • Page 3: Table Of Contents

    目錄 重要安全指示 ………………………………………………………………… 第 頁 安裝指示 ……………………………………………………………………….. 第 頁 操作指示 ……………………………………………………………………….. 第 頁 保養 ………………………………………………………………………………. 第 頁 故障處理 ……………………………………………………………………….. 第 頁 技術規格 ……………………………………………………………………….. 第 頁 注意! 根據香港氣體安全條例，任何氣體裝置工程，包括爐具和接駁喉管的 安裝，必須由註冊氣體裝置技工執行，而該技工已於相關的氣體工程 類別註冊及受聘於註冊氣體工程承辦商。...

  • Page 4: 重要安全指示

    重要安全指示 以下指示對氣體爐具的安全操作十分重要，請詳細閱讀。如有查詢或需要維修服務，請聯絡煤氣公司 24 小時客戶服務熱線 2880 6988。 安裝 1. 使用認可印有機電工程署批准標記（例如：機電工程署批准 EMSD APPROVAL GTXXXX） 的氣體喉管 連接爐具，或使用機電工程署接納的其它恰當方法。 2. 安裝穩壓器，ELITRE EL-125，並確定壓力設定為 0.8 千帕。 3. 爐具周圍或下方不可訪置可燃物品，如紙張及塑膠等。與可燃物料距離須保留 150 毫米以上。 4. 爐具須安裝在空氣流通之房間內。 使用 1. 當懷疑洩漏氣體時，將窗戶打開，以及關閉煤氣錶閥。切勿操作任何電器或電掣開關。切勿在現場使用任 何電話。在現場以外的地方，致電煤氣公司緊急事故熱線，電話：2880 6999。 2. 請參照說明書內指引正確使用爐具。 3. 爐具只供家用，切勿用於商業用途。 4. 除煮食外，切勿使用爐具作其他用途，例如烘乾衣物。 5. 使用爐具前，請開啟窗戶及排氣系統。 6. 不可讓兒童使用爐具。 7.
  • Page 5 重要安全指示 19. 燒開水或煮湯時，注入的水量連湯料不可超過器皿容量 3 分之 2，溢出液體會影響燃燒和損壞爐具。 20. 烹調時，請盡量蓋上鍋具。而鍋具的手柄亦應轉向適當位置，避免受熱或碰撞。 21. 使用焗爐燒烤時，應以接油盤收集所產生的肉汁，並於盤內注入適量清水，避免肉汁及油脂受熱著火， 或因燒焦而產生異味及冒煙。燒烤時應根據水份蒸發程度作適量補充。 22. 放入或取出鍋具時，應佩帶隔熱手套。 23. 請小心打開爐具玻璃門，以免被蒸氣燙傷。 24. 爐具使用時及使用後會產生高溫，切勿觸摸焗爐高溫表面或讓兒童走近。 25. 爐具配有玻璃上蓋，該上蓋受熱會有爆裂危險。 26. 放下玻璃上蓋時，請小心輕放，並確保爐面沒有放置任何器具及配件。 27. 請勿在爐具附近使用噴霧產品。 28. 使用後，應將所有旋鈕設於關閉位置 。 「」 29. 如滾瀉食物及汁液，應在爐具冷卻後儘快清理爐頭，避免爐頭火孔堵塞。 30. 如爐具出現異常聲響，應先關火。在爐具完全冷卻後，檢查並放好爐頭蓋及爐頭身，並重新點火。若問 題持續，聯絡煤氣公司進行檢查。 保養 1. 定期檢查氣體喉管狀況，確保沒有紐結或裂縫，若發現損壞，請聯絡煤氣公司更換喉管。 2. 讓爐具完全冷卻後，才可進行清潔及放下玻璃上蓋。 3. 進行清潔時，應穿上保護手套避免割傷。避免接觸爐具的內部及背部位置。 4. 清洗爐頭蓋及爐頭身後，用乾布將爐頭蓋完全抹乾，爐頭火孔不可留有水份，以免影響燃燒。 5.

  • Page 6: 安裝指示

    安裝指示 安裝前 拆除包裝及從包裝取出配件時，應小心處理，並檢查爐具及配件有否損壞。如發現問題，請勿安裝或使 用爐具及與煤氣公司聯絡。請將所有包裝物料及部件（包括發泡膠、膠袋、紙板及固定釘等）放置於兒 童不能觸及的地方，以免造成危險。 安裝位置（圖1） 爐具為獨立安裝設計，可獨立安裝或安裝於牆壁與櫃枱之間，與櫃枱必須保留最少20毫米的距離。  如牆壁或櫃枱高度高於爐面時，必須保留最少70毫米的距離。 請確保安裝於爐具兩側的傢俱及牆壁物料為耐熱物料，並可抵受攝氏100度。  爐具須安裝在空氣流通之房間內，但切勿置於強風直接吹入的位置。附近不可放置易燃物料（如紙  張、油類）、噴霧及壓縮容器。爐具與周圍可燃物料應保持150毫米以上的距離。 爐具上方須保留最少650毫米空間。安裝於爐具上方的抽油煙機，必須保留最少650毫米的距離。如  抽油煙機要求不同的安裝距離，則採用較大間距。 爐具於煮食時的煙氣應經由抽油煙機排走。  圖 1...
  • Page 7 安裝指示 室內通風 為確保爐具正常運作，該爐具不應安裝於少於25立方米的房間 內，並必須保持良好通風及設有連接到室外的窗戶。自然通風 可經窗戶流入室內 （圖2）。 安裝爐具 確保爐具所放的地方穩固平坦。 氣體接駁 根據現行指定的標準，將氣體爐具連接供氣設施上，接駁前 圖 2 確保爐具符合所供應之氣體類型。此外，檢查供氣壓力是否 在1.5千帕。 注意：爐具的氣體接頭為½吋英制陽螺紋，使用已批准的氣體喉管接駁爐具。氣體軟喉長度不可超過 2000毫米。確保喉管沒有接觸任何活動部件、被扭曲或被擠壓。接駁完成後，檢查喉管的氣密性。切勿 使用明火作檢查。 電源接駁 接駁電源時，必須根據現行標準及法例，將爐具連接到供電設施上。接駁電源前需確保： 電源的電壓及電流等必須符合爐具後方規格銘牌上所示的要求 ； 圖 3  爐具須裝有符合安全規格 BS1363標準的13安培三腳插頭 （圖 3）；  如電源位位於不能觸及的位置時，必須安裝合規格的雙刀開關掣，以確  保可完全切斷電源； 請確保電線妥善放置，避免受高溫損壞；  請勿配置減壓器、轉接器或分路器，避免假接觸點所引致的過熱危險。  注意：將爐具接駁到電源前，請確定供電裝置已安裝妥當。如需更換電源 線，必須由合資格及認可的技術人員進行更換。 完成安裝 使用前，確認所有部件正確放置。...
  • Page 8 安裝指示 爐頭放置 雙環爐頭 中爐頭 雙環爐頭由外環爐頭蓋、芯火爐頭蓋及爐頭身組成。  外環爐頭蓋 中爐頭及小爐頭由爐頭蓋及爐頭身組成。  將爐頭蓋及爐頭身放置在爐頭座上，放置時請勿傾 芯火爐頭蓋  斜。 爐頭蓋 點火電極 不要在爐頭蓋及爐頭身錯誤放置的情況下使 用爐具。 若爐頭蓋及爐頭身未放置正確，會導致無  法點火。 火焰不均和回火會導致不完全燃燒、一氧  化碳中毒或爐頭變形。 火焰進入爐具內，會導致損毀。  外環及芯火爐頭蓋 爐頭蓋 熄火安全 傾斜 傾斜 裝置 爐頭身 爐架放置 將爐架正確放置於爐具上。  不要在爐架錯誤放置的情況下使用爐具。錯誤 爐架 放置爐架有機會導致鍋子不穩，並引致危險。 爐架放置 錯誤...

  • Page 9: 操作指示

    操作指示 爐具由兩部份組成，分別為四頭平面爐及焗爐部份。 平面爐部份：配備有雙環爐頭、中爐頭及小爐頭，而每個爐頭均配備自動熄火安全裝置。控制面板上各  個旋鈕均印有標示，顯示該旋鈕所控制的爐頭。 焗爐部份：配備風扇作烘焗或燒烤外，亦備有自動熄火安全裝置。控制面板上設有標示旋鈕，方便調較  溫度。 控制面板 時間提示旋鈕 對流風扇按鈕 焗爐照明按鈕 焗爐溫度／燒烤旋鈕 火力控制旋鈕 爐具部件 玻璃上蓋 爐架 芯火爐頭蓋 爐頭蓋 外環爐頭蓋 爐頭身 爐頭身 時間提示旋鈕 對流風扇按鈕 焗爐照明按鈕 焗爐溫度／燒烤旋鈕 配件：接油盤 火力控制旋鈕 配件：層架 玻璃門 爐腳...
  • Page 10 操作指示 平面爐部份 爐頭位置標誌 每個設於四頭平面爐上的爐頭，於控制面板上均有相對應的 火力控制旋鈕，火力大小的標誌亦清晰印於旋鈕上。 關閉位置標誌 點燃爐頭  選擇所需爐頭的旋鈕，確認火力控制旋鈕於關閉位置 點火位置標誌 「」。按下旋鈕同時以逆時針方向轉動旋鈕至點火位 置（圖 4），並維持按下狀態約 10 秒。放開旋鈕後， 確定火焰維持。 最小火力位置標誌 注意： 如爐具長時間未有使用，於首次點燃時有機會因喉 圖 4  管內含有空氣而未能令爐頭點燃成功。 如爐頭未能燃點，將旋鈕轉至關閉位置「」，並  打開房間門。等待最少 1 分鐘後，重複上述火的步 驟至成功點火。請勿維持按下狀態超過 15 秒。 圖 5 圖 6 火力調節  爐頭點燃後，可按烹調所需轉動火力控制旋鈕調節火 力。最小火力位置在逆時針旋轉方向的盡頭（圖 5）。 於使用時關上玻璃門。...
  • Page 11 操作指示 焗爐烘焗 焗爐標誌 點燃焗爐  關閉位置標誌 開啟玻璃門，確認焗爐溫度／燒烤旋鈕於關閉位置 燒烤／燒烤點火 「」。按下旋鈕同時以逆時針方向轉動旋鈕至烘焗點 位置標誌 火位置（圖 7），並維持按下狀態約 10 秒。放開旋鈕 後，確定火焰維持。 250°C／烘焗點 火位置標誌 注意： 如爐具長時間未有使用，於首次點燃時有機會因喉  圖 7 管內含有空氣而未能令爐頭點燃成功。 如爐頭未能燃點，將旋鈕轉至關閉位置「」。等  待最少 1 分鐘後，重複上述點火的步驟至成功點 火。請勿維持按下狀態超過 15 秒。 溫度調節  圖 8 圖 9 爐頭點燃後，可按烹調所需調節溫度高低。轉動焗爐溫 度／燒烤旋鈕調節溫度（圖 8）。最低溫度為 120°C ； 而最高溫度為...
  • Page 12 操作指示 焗爐燒烤 焗爐標誌 點燃焗爐  關閉位置標誌 完全開啟焗爐門，確認焗爐溫度／燒烤旋鈕於關閉位置 燒烤／燒烤點火 「」。按下旋鈕同時以順時針方向轉動旋鈕至燒烤點 位置標誌 火位置（圖 11），並維持按下狀態約 10 秒。放開旋鈕 後，確定火焰維持。 250°C／烘焗點火 位置標誌 注意： 如爐具長時間未有使用，於首次點燃時有機會因喉  圖 11 管內含有空氣而未能令爐頭點燃成功。 如爐頭未能燃點，將旋鈕轉至關閉位置「」。等  待最少 1 分鐘後，重複上述點火的步驟至成功點火 。請勿維持按下狀態超過 15 秒。 關閉焗爐（圖12）  圖 12 將焗爐溫度／燒烤旋鈕轉動至關閉位置「」。 層架燒烤  爐內設有五個分層放置食物，燒烤食物建議放置於第1 層或第2層（圖14）。為方便清潔，可於焗盤上烹調肉 類，或將接油盤置於層架下方，避免油及肉汁積聚於烤...
  • Page 13 操作指示 初次使用 首次使用時，清空爐內所有物件及配件（不要放入食物），以攝氏 250 度運行 15-30 分鐘，以清除爐內 濕氣及異味。 一般烹調建議 – 焗爐部分 點燃焗爐及設定所需溫度後，需待預熱完畢才可放入食  圖 14 物。一般焗爐預熱時間約為15分鐘。 設有五層架托（圖14），適用於層架及餅盤。為方便清  潔，可於焗盤上烹調肉類，或將接油盤置於層架下方， 避免油及肉汁積聚於烤箱表面。 不同食物的建議烹調時間及位置可參考下表，用者可根  據個人經驗、口味及喜好作調整。所列建議只作參考用 途，烹調時請按有關食譜所述烹調。括號調溫度為對流 風扇運作下的溫度。 食物 建議烹調溫度 (°C) 建議層架位置 建議烹調時間（分鐘） 焗豬肉 220 (210) 60-70 焗牛肉 (小牛肉) 250 (240) 50-60 焗牛肉 240 (230) 60-70 焗羊肉...
  • Page 14 保養 注意：待爐具完全冷卻後，必須將爐具的電源及爐具供氣閥關閉，才可進行任何保養及清潔。清潔時，亦應 配戴手套保護雙手。 為妥善保養爐具，遵照以下指示定期清潔爐具： 一般 請勿使用蒸氣清潔爐具；  避免酸性或鹼性物質（如醋、鹽水、檸檬汁等）殘留在爐具；  煮食時如有液體溢出，應待爐頭冷卻後盡快清理；  定期檢查熄火安全裝置，如有污物黏附，可使用軟刷將污物去除；  一般情況下，不應接觸爐具內部，若有需要進行清潔，應穿上保護手套，避免割傷；  經常檢查氣體喉管，如發現有裂紋，請致電煤氣公司為閣下更換。  清潔平面爐部分 定期使用暖水及清潔劑清洗爐頭蓋及爐頭身，將污漬去除，並保持爐頭火孔暢通；  清潔後須完全抹乾爐頭蓋及爐頭身，並檢查爐頭火孔未被堵塞，才可放回爐頭；  將爐頭蓋及爐頭身正確放回，不可傾斜或反轉；  煮食時滾瀉的食物或液體必須以乾布清潔。  清潔搪瓷、金屬及不鏽鋼部分 定期使用暖水及清潔劑清潔配件，清潔後須完全抹乾；  可定期使用專為不鏽鋼配件清潔的產品以保其表面光澤；  使用非研磨及非腐蝕性的清潔劑，以免刮花表面及保護表面塗層；  避免使用含氯清潔劑（如漂白劑等）；  請勿殘留任何酸性或鹼性物質於配件上 (如醋、檸檬汁、鹽及蕃茄醬等)。  清潔焗爐部分 玻璃：使用非研磨及非腐蝕性的清潔劑，以免刮花表面； ...

  • Page 15: 故障處理

    故障處理 注意：於重新點火前，請將火力控制旋鈕或焗爐溫度／燒烤旋鈕轉回關閉位置「」。 如爐具出現異常或故障，應先關火。請先確保爐具完全冷卻後，才進行任何故障處理。如採取以下補救措施 後仍然無效，請致電煤氣公司安排維修，電話：2880 6988。 故障 原因 處理方法 1. 沒有點火或爐火 電源關閉。 開啟電源。 仍未開啟煤氣錶閥及／或爐具供 完全開啟煤氣錶閥及／或爐具供氣閥。 氣閥。 喉管內含有空氣。 重複點火至喉管內空氣完全排出。 錫紙碟阻塞爐頭。 除去錫紙碟。 2. 不能保持爐火 熄火安全裝置上有污垢。 清理熄火安全裝置。 未按盡旋鈕或旋鈕沒有轉至點火 按下旋鈕及轉至點火位置。 位置。 按下旋鈕的時間過短。 維持按下旋鈕10秒。 3. 使用中熄火 熄火安全裝置上有污垢。 清理熄火安全裝置。 爐火過弱被風吹熄，並啟動了熄 等待1分鐘，重新點火。 火安全裝置。 4. 黃火 爐頭蓋或爐頭身有污垢。 使用暖水及清潔劑清洗爐頭蓋及爐頭 身。抹乾後放好，重新點火。 5.

  • Page 16: 技術規格

    技術規格 型號 LYC6 爐具類別 氣體櫃爐 安裝方式 獨立式 爐腳至平面爐面 858 x 596 x 595 爐具尺寸 －高x 闊 x 深（毫米） 爐腳至玻璃上蓋（開啟） 1460 x 596 x 595 重量（千克） 氣體種類 香港煤氣 供氣壓力（千帕） 穩壓器出口壓力（千帕） 氣體接駁 ½吋英制陽螺紋 基本規格 電源接駁 220-240伏特 （50 赫茲） 點火方式 自動電子點火 爐頭數目（平面爐） 焗爐（烘焗）...
  • Page 17 Contents Important Safety Instructions ….………………………………………… P. Installation Instructions ….…………………………………………………. P. Operation Instructions ….…………………………………………………... P. Maintenance ….…………………………………….………………………….… P. Troubleshooting ….…………………………………….……………………..P. Specifications ….…………………………………….……………………...…… Attention! According to the Gas Safety Ordinance of Hong Kong, any gas installation works including the installation of appliances and connection tubing, must be undertaken by registered gas installers who are registered for that appropriate classes and be employed by registered gas contractor.

  • Page 18: Important Safety Instructions

    Important Safety Instructions The following instructions are very important to safe operation of gas appliance. Please read through them carefully. For enquiry and services, please contact Towngas 24-hour Customer Service Hotline on 2880 6988. Installation 1. Use approved gas tubing bearing EMSD approval marking (such as: 機電工程署批准 EMSD APPROVAL GTXXXX) for connection to appliance or other appropriate methods accepted by EMSD.
  • Page 19 Important Safety Instructions 19. Do not fill water including soup ingredients over two-thirds of utensil volume when boiling water or soup. Spilled liquid of boiling will affect combustion and damage the appliance. 20. Always use pots with a cover and make sure that the handles of the pots are correctly positioned to avoid heating and collision of handles.

  • Page 20: Installation Instructions

    Installation Instructions Before Installation After having removed the various loose parts from the internal and external packing, make sure that the appliance is not damaged. In case of doubt, do not install or use the appliance and contact Towngas Company. Keep all the dangerous packing parts (e.g. polystyrene foam, bags, cardboard, staples, etc.) away from children.
  • Page 21 Installation Instructions Room Ventilation To ensure that the appliance operates correctly, the room volume should not be less than 25 m³ with well ventilation and openable windows to outside. Natural air will flow through the windows into the room (Fig 2). Appliance Installation Ensure the position of appliance is stable and flat.
  • Page 22 Installation Instructions Placement of Burner  Double ring burner is composed of outer ring Double Ring Burner burner cap, simmer burner cap and burner body. Semi-rapid Burner  Semi-rapid burners and auxiliary burner are Outer ring burner cap composed of burner caps and burner bodies. Simmer burner cap ...

  • Page 23: Operation Instructions

    Operating Instructions The appliance consists of two parts, including a 4-burner built-in hob part and an oven part.  Built-in Hob Part: equips with double ring burner, semi-rapid burners and auxiliary burner. Each burner is protected with flame failure device. Icons are etched on the control panel above each knob which indicates which burner corresponds to that knob.
  • Page 24 Operating Instructions Built-in Hob Part Burner position Icon is etched on the control panel above each knob, which indication indicates the corresponding burner to the control knob, and Off position flame power icons are clearly shown on each flame control knob. indication Ignition ...
  • Page 25 Operating Instructions Oven for Baking Oven indication  Ignition of Burner Open the glass door and ensure the oven temperature/grill Off position indication knob is at the off position “”. Press and turn the knob in Grill / Grill Ignition anti-clockwise direction to oven ignition position (Fig 7).
  • Page 26 Operating Instructions Oven for Grilling Oven indication  Ignition of Burner Fully open the glass door and ensure oven Off position indication temperature/grill knob is at the off position “”. Press and Grill / Grill Ignition turn the knob in clockwise direction to grill ignition position position indication (Fig 11).
  • Page 27 Operating Instructions First Time Usage For the first time usage, remove all parts and accessories (no food inside) and operate at temperature of 250°C for 15-30 minutes in order to eliminate any moisture and odours inside the oven compartment. General Cooking Recommendation — Oven Part ...

  • Page 28: Maintenance

    Maintenance Attention: Allow the appliance to cool down before performing any maintenance and cleaning. Turn off the power supply and the appliance gas supply valve. Wear gloves to protect the hands while cleaning. To maintain the appliance properly, follow the following instructions to clean it regularly: General ...

  • Page 29: Troubleshooting

    Troubleshooting Attention: Before restarting ignition, return the flame control knob or oven temperature/grill knob to off position “”. If abnormality or fault is observed, turn off flame. Ensure that the appliance cools down completely before undertaking remedial measures. If not effective after undertaking the following remedial actions, please contact Towngas Company on 2880 6988 for services.

  • Page 30: Specifications

    Specifications Model LYC6 Appliance Type Gas Cooker Installation Type Free-standing Type Appliance leg to built- 858 x 596 x 595 in hob top Appliance Dimensions - H x W x D (mm) Appliance leg to glass 1460 x 596 x 595...
  • Page 32 201911...
