Stückliste; Grill Montieren - Profi Cook PC-GG 1128 Instruction Manual

Pos. Beschreibung
1 Grillgutablage
2 Grillroste
3 Flammabdeckung
4 Oberteil
5 Steckbolzen
6 Deckelscharnier
7 Seitentisch
8 Grill-Gehäuse
9 Standbein vorne, links
10 Standbein hinten, links
11 Fettschublade
12 Stoffbespannung
13 Standbein vorne, rechts
Für den Aufbau benötigen Sie:
Entfernen Sie vorher die Schutzfolien die an den Flächen haften.
Bei der Montage orientieren Sie sich an der Stückliste und der bebilderten Aufbauanleitung:
8
PC-GG1128_IM_D_GB

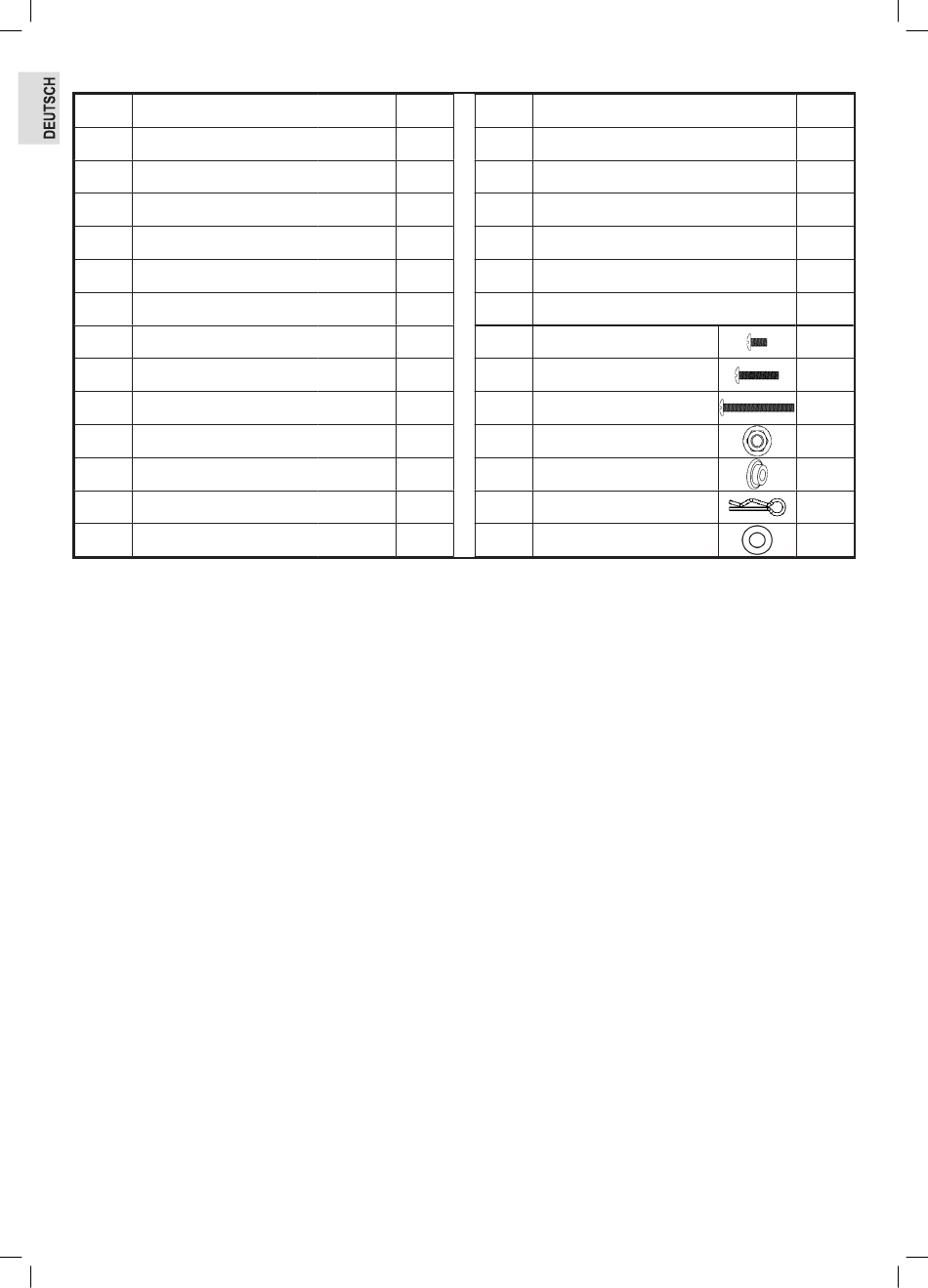

Stückliste
Stk.
1
2
2
1
2
2
2
1
1
1
1
1
1

Grill montieren

• 2 Personen
• Schutzhandschuhe
• Ggf. eine Decke als Unterlage
• Schraubenschlüssel der SW 10 und 18
• Schraubendreher der Größe PH2
Pos. Beschreibung
14 Standbein hinten, rechts
15 Radkappe
16 Rad 7"
17 Achse
18 Bodenplatte
19 Druckregler
A Schraube M6×12
B Schraube M6×35
C Schraube M6×65
D Mutter M6
E Abstandshülse
F Clip "R"
G Unterlegscheibe ∅ 13
Stk.
1
2
2
1
1
1
8
4
12
4
8
4
2
