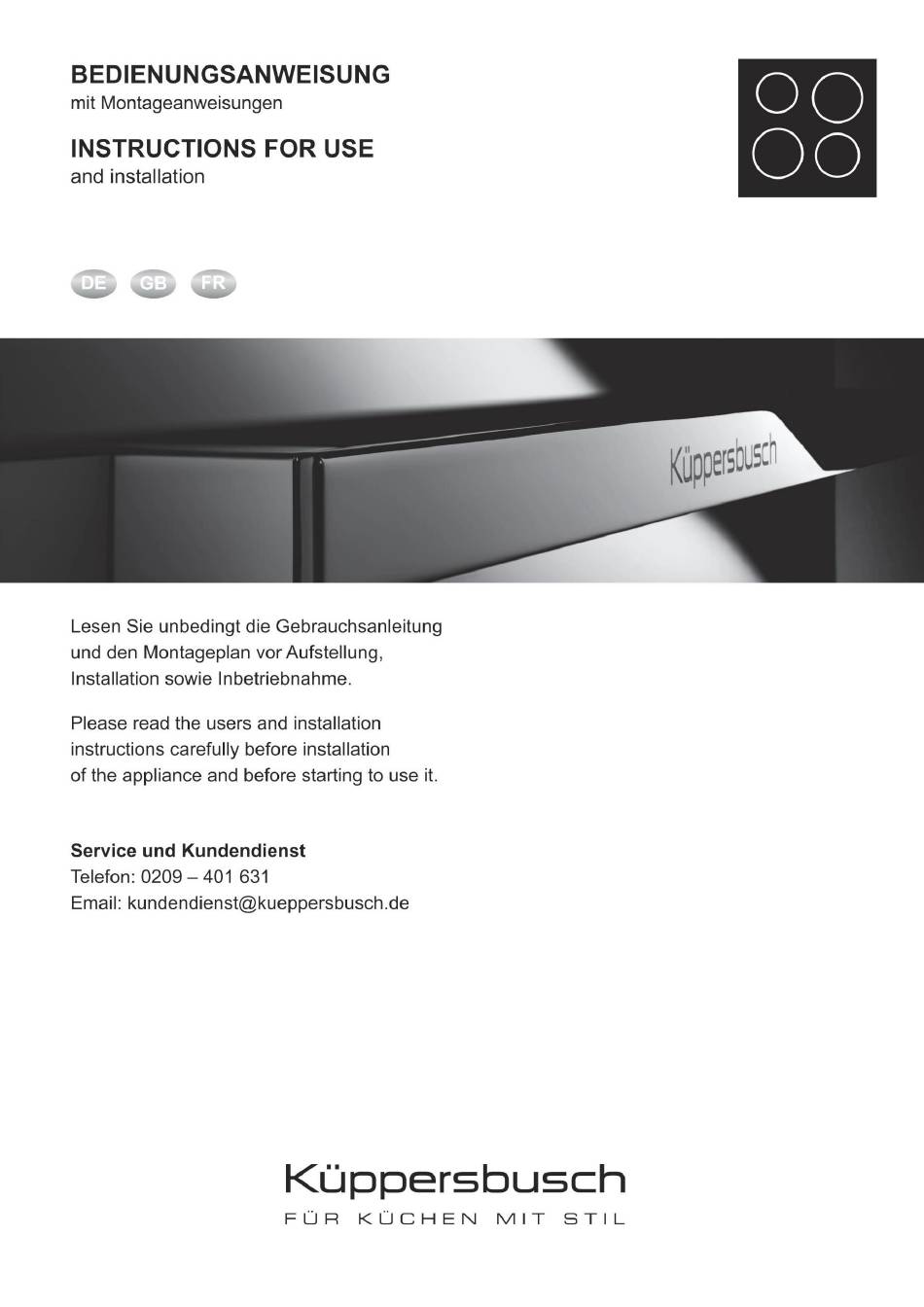

- Page 1 KI6560.0SR KI8560.0SR...
-
Page 3: Table Of Contents
INHALTSVERZEICHNIS SICHERHEIT ..........................4 ............... 4 ORSICHTSMAßNAHMEN VOR DER NBETRIEBNAHME .................... 5 LLGEMEINE ICHERHEITS INWEISE ....................6 CHUTZ VOR ESCHÄDIGUNGEN ................. 7 ORSICHTSMAßNAHMEN BEI ERÄTEAUSFALL ....................7 CHUTZ VOR WEITEREN EFAHREN GERÄTEBESCHREIBUNG ......................8 ......................8 ECHNISCHE ESCHREIBUNG ..........................8 EDIENFELD BEDIENUNG DES KOCHFELDES .................... -
Page 4: Sicherheit
SICHERHEIT Vorsichtsmaßnahmen vor der Inbetriebnahme • Alle Teile der Verpackung abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. -
Page 5: Allgemeine Sicherheits-Hinweise
Allgemeine Sicherheits-Hinweise • Schalten Sie nach jedem Gebrauch die Kochzonen aus. • Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes. -
Page 6: Schutz Vor Beschädigungen
Schutz vor Beschädigungen • Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen. • Beachten Sie, dass auch Sandkörner Kratzer verursachen können. • Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. -
Page 7: Vorsichtsmaßnahmen Bei Geräteausfall
Vorsichtsmaßnahmen bei Geräteausfall • Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. • Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, Schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. -
Page 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Technische Beschreibung KI6560.0SR KI8560.0SR Gesamt Leistung 7400 W Energieverbrauch der Kochmulde EC 180.5 Wh/kg Kochzonen 210 x 190 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2100 W Booster Leistung* 2500 / 3000 W Standardisiertes Kochgeschirr Kategorie** Energieverbrauch EC 186.4 Wh/kg... -
Page 9: Bedienung Des Kochfeldes
BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Beschreibung Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung Nicht Topferkennung Topf nicht aufgesetzt oder nicht geeignet Ankochautomatik Höchste Leistung + Ankochen Fehleranzeige Fehler der Elektronik Restwärme Kochzone ist heiß Booster Die Booster Leistung ist aktiviert. Doppel Booster Die Doppel Booster Leistung ist aktiviert. -
Page 10: Funktion Der Sensorschaltfelder
Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert. -
Page 11: Topferkennung
Topferkennung Die interaktive Bedienung dieses Induktionskochfeldes macht es sehr intuitiv und komfortabel zu verwenden. Schalten Sie das Kochfeld ein und stellen Sie ein Topf irgendwo auf der Glaskeramik: die interaktive Bedienung wird das Topf automatisch erkennen bzw. wird Sie ein [0] Symbol über dem zu verwendenden Slider anzeigen. -
Page 12: Zeitschaltuhr
• Management der maximalen Leistung : Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Booster-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [ 9 ] anzeigen. -
Page 13: Ankochautomatik
• Automatisches Ausschalten: Nach Ablauf der programmierten Kochdauer wird [ 000 ] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signalton und das Blinken abzuschalten, brauchen Sie nur Taste [ - ] oder [ + ] zu betätigen. Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. -
Page 14: Memory-Funktion
Memory-Funktion Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden: • Leistungsstufen der Kochzonen. • Timer- Einstellungen der Kochzonen. • Einstellungen der Ankochautomatik Memory-Funktion aufrufen: •... -
Page 15: Kindersicherung / Verriegelung Der Kochmulde
Kindersicherung / Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste[ ]) verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Kochmulde 2 sec. auf [ ] drücken [ 0 ] Verriegelung einschalten... -
Page 16: Betriebsdauerbegrenzung
Betriebsdauerbegrenzung Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet. Eingestellte Betriebsdauerbegrenzung Kochstufe... -
Page 17: Kochempfehlungen
KOCHEMPFEHLUNGEN Kochgeschirr Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan Die Topfhersteller spezifizieren ob ihre Produkte Induktionsgeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töpfe: •... -
Page 18: Einstellbereiche
Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade GelatineYoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost... -
Page 19: Umweltschutz
Eine Kochzone oder das gesamte Kochfeld schaltet ab: • Die Sicherheits-Abschaltung hat ausgelöst. • Es ist vergessen worden, eine Kochzone abzuschalten. • Es sind mehrere Sensortasten bedeckt. • Der Topf ist leer und überhitzt. • Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet. -
Page 20: Montagehinweise
Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau: Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben. Einbau : • Einfügdimensionen: KI6560.0SR 598 mm 518 mm 560 mm 490 mm 53 mm KI8560.0SR 898 mm... -
Page 21: Elektroanschluss
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist. • Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben. - Page 22 Achtung! Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt. Schließen Sie immer den Schutzleiter mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.
- Page 23 SUMMARY SAFETY ............................24 ...................... 24 RECAUTIONS BEFORE USING ........................ 25 SING THE APPLIANCE ................26 RECAUTIONS NOT TO DAMAGE THE APPLIANCE ................27 RECAUTIONS IN CASE OF APPLIANCE FAILURE ......................... 27 THER PROTECTIONS DESCRIPTION OF THE APPLIANCE ..................28 .....................
-
Page 24: Safety
SAFETY Precautions before using • Unpack all the materials. • The installation and connecting of the appliance have to be done by approved specialists. The manufacturer can not be responsible for damage caused by building-in or connecting errors. • To be used, the appliance must be well-equipped and installed in a kitchen unit and an adapted and approved work surface. -
Page 25: Using The Appliance
Using the appliance • Switch the heating zones off after using. • Keep an eye on the cooking using grease or oils: that may quickly ignite. • Be careful not to burn yourself while or after using the appliance. • Make sure no cable of any fixed or moving appliance contacts with the glass or the hot saucepan. -
Page 26: Precautions Not To Damage The Appliance
Precautions not to damage the appliance • Raw pan bottoms or damaged saucepans (not enamelled cast iron pots,) may damage the ceramic glass. • Sand or other abrasive materials may damage ceramic glass. • Avoid dropping objects, even little ones, on the vitroceramic. •... -
Page 27: Precautions In Case Of Appliance Failure
Precautions in case of appliance failure • If a defect is noticed, switch on the appliance and turn off the electrical supplying. • If the ceramic glass is cracked or fissured, you must unplug the appliance and contact the after sales service. •... -
Page 28: Description Of The Appliance
DESCRIPTION OF THE APPLIANCE Technical characteristics KI6560.0SR Type KI8560.0SR Total power 7400 W Energy consumption for the hob EC 180.5 Wh/kg Heating zones 210 x 190 mm Minimum detection Ø 100 mm Nominal level* 2100 W Booster level* 2500 / 3000 W... -
Page 29: Use Of The Appliance
USE OF THE APPLIANCE Display Display Designation Description Zero The heating zone is activated. 1…9 Booster level Selection of the cooking level. No pan detection No pan or inadequate pan. Heat accelerator Automatic cooking. Error message Electronic failure. Residual heat The heating zone is hot. -
Page 30: Power Selection Zone "Slider" And Timer Setting Zone
Power selection zone “SLIDER” and timer setting zone To select the power with the slider, slide your finger on the “SLIDER” zone. You can already have a direct access if you put your finger directly on the chosen level. Power selection zone “SLIDER” and timer setting zone “SLIDER“... -
Page 31: Residual Heat Indication
Residual heat indication After the switch off of a heating zone or the complete stop of the hob, the heating zones are still hot and indicates [ H ] on the display. The symbol [ H ] disappears when the heating zones may be touched without danger. As far as the residual heat indicators are on light, don’t touch the heating zones and don’t put any heat sensitive object on them. -
Page 32: Timer
Timer The timer is able to be used simultaneous with all heating zones and this with different time settings (from 0 to 1H59 minutes) for each heating zone. • Setting and modification of the cooking time: Action Control panel Display Select a zone Press a zone [ 0 ]... -
Page 33: Automatic Cooking
Automatic cooking All the cooking zones are equipped with an automatic cooking device. The cooking zone starts at full power during a certain time, and then reduces automatically its power on the pre-selected level. • Start-up: Action Control panel Display slide on the “SLIDER“... -
Page 34: "Keep Warm" Function
“Keep warm” Function This function allows the reach and automatically maintains at the temperature of 70°C. This will avoid liquids overflowing and fast burning at the bottom of the pan. • To engage, to start the function « Keep warm »: Action Control panel Display... -
Page 35: "Chef" Function
“Chef“ function This function changes the hob in 2 big zones. • Start up/stop the chef function: Action Control panel Display Engage the chef function press [ [ 3 ] et [ ], [ 9 ] et [ Stop the chef function press [ [ 0 ] Grill function... -
Page 36: Cooking Advices
COOKING ADVICES Pan quality Adapted materials: steel, enamelled steel, cast iron, ferromagnetic stainless-steel, aluminium with ferromagnetic bottom. Not adapted materials: aluminium and stainless-steel without ferromagnetic bottom, cupper, brass, glass, ceramic, porcelain. The manufacturers specify if their products are compatible induction. To check if pans are compatibles: •... -
Page 37: Examples Of Cooking Power Setting
Examples of cooking power setting (the values below are indicative) 1 to 2 Melting Sauces, butter, chocolate, gelatine Reheating Dishes prepared beforehand 2 to 3 Simmering Rice, pudding, sugar syrup Defrosting Dried vegetables, fish, frozen products 3 to 4 Steam Vegetables, fish, meat 4 to 5 Water... - Page 38 The control panel displays [ E ]: • The electronic system is defective. • Disconnect and replug the hob. • Call after sales One or all cooking zone cut-off: • The safety system functioned. • You forgot to cut-off the cooking zone for a long time. •...
-
Page 39: Environment Preservation
Stick the gasket (2) two millimetres from the external edge of the glass, after removing the protection tape (3). Aeration itting - installing: • The cut out sizes are: KI6560.0SR 598 mm 518 mm 560 mm 490 mm 53 mm KI8560.0SR... - Page 40 • Ensure that there is a distance of 50 mm between the hob and the wall or sides. • The hobs are classified as “Y” class for heat protection. Ideally the hob should be installed with plenty of space on either side. There may be a wall at the rear and tall units or a wall at one side.
-
Page 41: Electrical Connection
ELECTRICAL CONNECTION • The installation of this appliance and the connection to the electrical network should be entrusted only to an electrician perfectly to the fact of the normative regulations and which respects them scrupulously. • Protection against the parts under tension must be ensured after the building-in. •... - Page 42 SOMMAIRE SECURITE ........................... 43 ................43 RECAUTIONS AVANT UTILISATION EN CUISSON ’ ......................44 TILISATION DE L APPAREIL ’ ..............45 RECAUTIONS POUR NE PAS DETERIORER L APPAREIL ’ ..............46 RECAUTIONS EN CAS DE DEFAILLANCE DE L APPAREIL ....................... 46 UTRES PROTECTIONS DESCRIPTION DE L’APPAREIL ....................
-
Page 43: Securite
SECURITE Précautions avant utilisation en cuisson • Retirez toutes les parties de l’emballage. • L’installation et le branchement électrique de l’appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages résultant d’une erreur d’encastrement ou de raccordement. -
Page 44: Tilisation De Lappareil
Utilisation de l’appareil • Coupez toujours les foyers après utilisation. • Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s’enflammer rapidement. • Prenez garde aux risques de brûlures pendant et après l’utilisation de l’appareil. •... -
Page 45: Recautions Pour Ne Pas Deteriorer Lappareil
Précautions pour ne pas détériorer l’appareil • Les casseroles à semelles brutes (fonte non émaillée,…) ou abîmées peuvent endommager la vitrocéramique. • La présence de sable ou d’autres matériaux abrasifs peut endommager la vitrocéramique. • Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique. -
Page 46: Recautions En Cas De Defaillance De Lappareil
Précautions en cas de défaillance de l’appareil • Si un défaut est constaté, il faut débrancher l’appareil et couper l’alimentation électrique. • En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l’appareil du réseau électrique et prévenir le service après-vente. -
Page 47: Description De L'appareil
DESCRIPTION DE L’APPAREIL Caractéristiques techniques KI6560.0SR Type KI8560.0SR Puissance Totale 7400 W Consommation d’énergie de la table de 180.5 Wh/kg cuisson EC Zone avant gauche 210 x 190 mm Détection minimum Ø 100 mm Puissance nominale* 2100 W Puissance du booster* 2500 / 3000 W Catégorie de la casserole standard**... -
Page 48: Utilisation De L'appareil
UTILISATION DE L’APPAREIL Affichage Affichage Désignation Description Zéro La zone de chauffe est activée. 1…9 Niveau de puissance Choix du niveau de cuisson. Non détection de casserole Récipient manquant ou inapproprié. Accélérateur de chauffe Cuisson automatique. Message d’erreur Défaut de circuit électronique. Chaleur résiduelle La zone de cuisson est chaude. -
Page 49: Touches Sensitives
Touches sensitives Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore. Dans le cas d’une utilisation générale n’appuyez que sur une seule touche à la fois. Zone de sélection de puissance «... -
Page 50: Detection De Recipient
Détection de récipient Pour davantage de confort et de simplicité, cette table de cuisson est équipée d’une commande interactive. Après allumage de la table, lorsque vous posez une casserole sur la plaque de cuisson, la commande détecte automatiquement sa position et vous informe du slider à manipuler en affichant le symbole «... -
Page 51: Fonction Booster Et Double Booster
Fonction booster et double booster La fonction Booster [ P ] et Double booster [ ] octroie un renforcement de puissance à la zone de cuisson sélectionnée. Si ces fonctions sont activées, les zones de cuisson fonctionnent pendant 10 minutes avec une puissance nettement plus élevée. -
Page 52: Fonction Minuterie
Fonction minuterie La minuterie peut être affectée simultanément à tous les foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 1H59 minutes) pour chacune des zones. • Réglage ou modification de la durée de cuisson: Action Bandeau de commande Afficheur... -
Page 53: Rogrammation Dautomatisme De Cuisson
Programmation d’automatisme de cuisson Toutes les zones de cuisson sont équipées d’un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné. •... -
Page 54: Fonction " Maintien Au Chaud
Fonction « Maintien au chaud » Cette fonction de maintien au chaud permet d’atteindre et de maintenir automatiquement une température de 70°C. La durée maximale de maintien au chaud est de 2 heures. Ceci évitera aux liquides de déborder et aux mets d’attacher au fond de la casserole. •... -
Page 55: Fonction Chef
Fonction chef Cette fonction change la plaque de cuisson en 2 grandes zones. • Enclencher / arrêter la fonction chef: Action Bandeau de commande Afficheur Activer la fonction chef appuyer sur [ [ 3 ] et [ ], [ 9 ] et [ Stopper la fonction chef appuyer sur [ [ 0 ]... -
Page 56: Conseils De Cuisson
CONSEILS DE CUISSON Qualité des casseroles Matériaux adaptés: acier, acier émaillé, fonte, inox à fond ferro-magnétique, aluminium à fond ferro-magnétique. Matériaux non adaptés: aluminium et inox à fond non ferro-magnétique, cuivre, laiton, verre, céramique, porcelaine. Les fabricants spécifient si leurs produits sont compatibles induction. Pour vérifier si des casseroles sont compatibles: •... -
Page 57: Exemples De Reglage Des Puissances De Cuisson
Exemples de réglage des puissances de cuisson (Les valeurs ci-dessous sont indicatives) Faire fondre Sauces, beurre, chocolat, gélatine 1 à 2 Réchauffer Plats pré-cuisinés Gonfler Riz, pudding et plats cuisinés 2 à 3 Décongélation Légumes, poisson, produits congelés 3 à 4 Vapeur Légumes, poissons, viande Pommes de terre à... - Page 58 L’une des zones ou l’ensemble du plan de cuisson se déclenche: • Le déclenchement de sécurité a fonctionné. • Celui-ci s’actionne dans le cas ou vous avez oublié de couper une des zones de chauffe. • Il s’enclenche également lorsqu’une ou plusieurs touches sensitives sont couvertes. •...
-
Page 59: Protection De L'environnement
PROTECTION DE L’ENVIRONNEMENT • Les matériaux d’emballage sont écologiques et recyclables. • Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l’environnement, mais nécessaires au bon fonctionnement et à la sécurité de l’appareil. • Ne jetez en aucun cas votre appareil avec les déchets ménagers. - Page 60 Encastrement : • Dimension de découpe : KI6560.0SR 598 mm 518 mm 560 mm 490 mm 53 mm KI8560.0SR 898 mm 518 mm 750 mm 490 mm 53 mm • La distance entre la table de cuisson et le mur doit être au minimum de 40mm.
-
Page 61: Connexion Electrique
CONNEXION ÉLECTRIQUE • L’installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu’à un électricien parfaitement au fait des prescriptions normatives. • La protection contre les pièces sous tension doit être assurée après le montage. •... - Page 64 K06-180025/02 26570-0...
