UITPAKKEN
LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle
onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk
de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden
teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.
Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet
onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen.

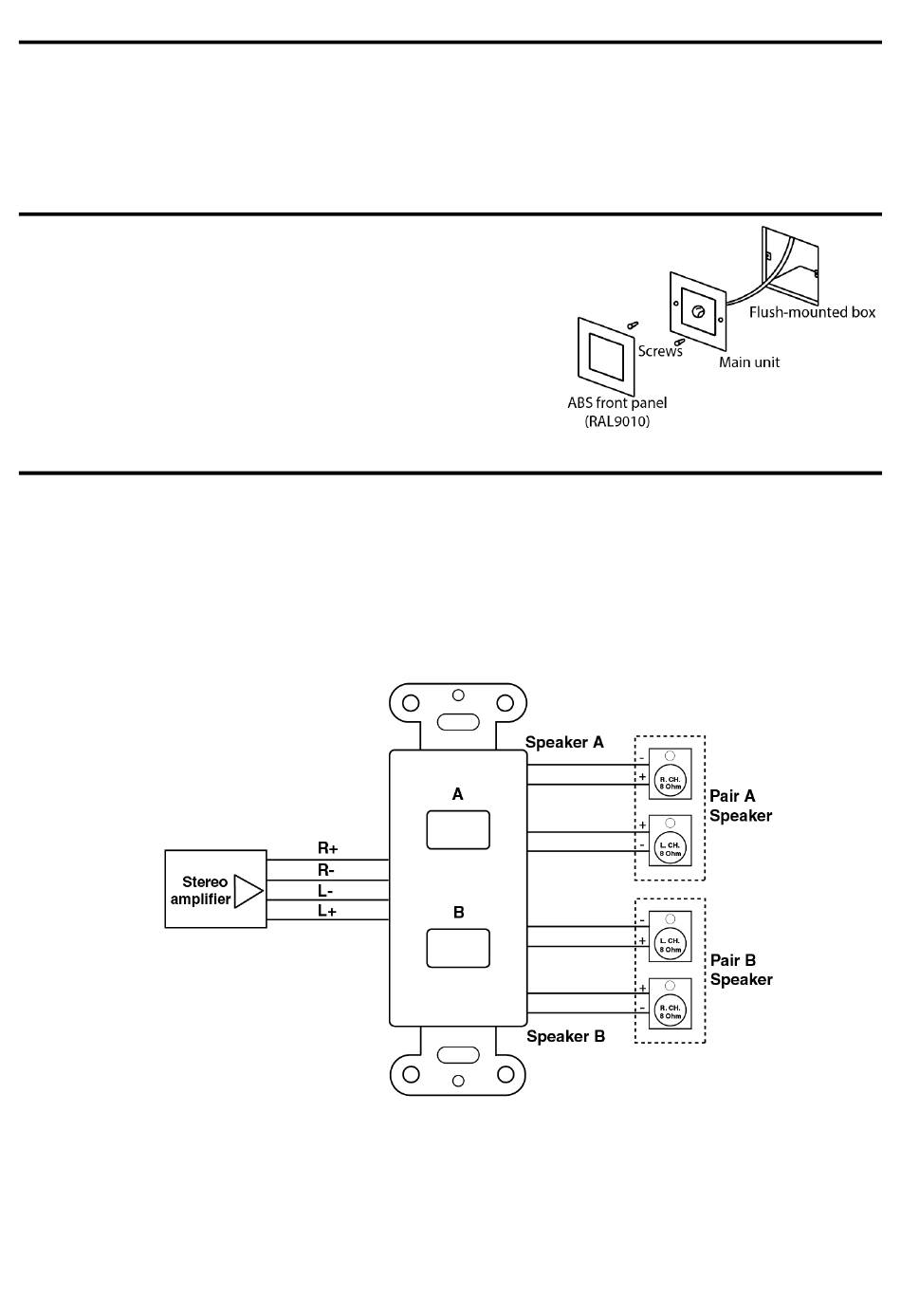

MONTAGE

De volumeregelaar is ontworpen voor montage in een DIN 49073 elektrische
wandmontagedoos, met een diepte van minimaal 50 mm (het pakket bevat
ook een universele wandmontagedoos).
Kies een locatie die binnen het bereik van de luidsprekerkabels ligt en
gemakkelijk te bereiken is wanneer u de volumeregelaar wil bedienen.
Meet nauwkeurig alvorens het snijden/zagen/boren te starten!
Waarschuwing: Monteer de volumeregelaar niet rechtstreeks op een muur!
AANSLUITEN
1. Sluit de luidsprekerkabel aan op de luidsprekerregeling:
A. Strip 6 mm isolatie van het uiteinde van elke kabel.
B. Draai de draden in elke kabel strak totdat er geen gerafelde uiteinden meer zijn.
C. Steek de 4 luidsprekerkabels van de versterker in het ingangsgebied.
D. Steek de 8 luidsprekerkabels (zoals u hieronder op de foto kunt zien)
2. Schroef de doos op zijn plaats, Plaats het ABS voorpaneel.
