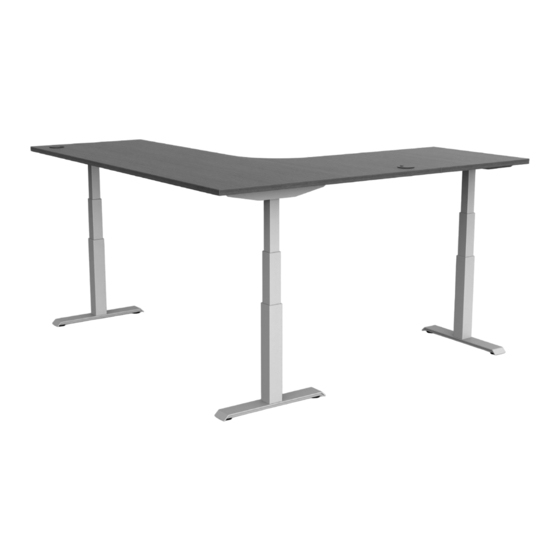

ErgoCentric upCentric UP-3L Owner's Manual
  1. Manuals
  2. Brands
  3. ErgoCentric Manuals
  4. Indoor Furnishing
  5. upCentric UP-3L
  6. Owner's manual

ErgoCentric upCentric UP-3L Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
UP-3L
Owner's manual
Guide de l'utilisateur
ergoCentric
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the upCentric UP-3L and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ErgoCentric upCentric UP-3L

Summary of Contents for ErgoCentric upCentric UP-3L

  • Page 1 UP-3L Owner’s manual Guide de l’utilisateur ergoCentric ®...

  • Page 3: Table Of Contents

    English Introduction ..................2 Specifications .................2 Standard features .................3 Important information ..............5 Safety instructions .................6 Parts ....................7 Preparing the tabletop ..............8 Assembly instructions ..............8 Getting started ................16 Troubleshooting ................18 Disposal guidance ..............22 Warranty ..................22 If you need assistance .............. 23 Français Introduction .................

  • Page 4: Introduction

    * Frame weight capacity based on standard operation, used in combination with a 1" thick tabletop, constructed with 45 lbs particle board and high-pressure laminate, within the range of sizes offered by ergoCentric Seating Systems. upCentric – UP-3L Owner's Manual | Guide de l’utilisateur...

  • Page 5: Standard Features

    Please refer to the ergoCentric Table & Accessories Price Book for all weight capacities, or calculate the weight of the top and subtract it from the frame's weight capacity. Frame type Tabletop size Tabletop weight ( lbs ) Weight capacity ( lbs )
  • Page 6 Customizable digital display settings There are two changeable options for the digital height readout on the digital display handset: 1. Changing desk starting height The default starting height on the digital height readout is 22.9", which is the accurate minimum desk height for this desk when using a 1"...

  • Page 7: Important Information

    Parallel connectivity The UPMOD - 3L upCentric is equipped with parallel connectivity. This feature allows you to connect two desks together and operate them as one desk. A Y-splitter cable is required to enable this. Important information • Always make sure all screws are tightened before use of the desk and after moving or transporting.

  • Page 8: Safety Instructions

    10. Any servicing is to be performed by an authorized service representative. Contact service@ergocentric.com or 1 866 438-3746 for more information. 11. Make sure that no persons or items will collide with the desk when adjusting upwards and downwards.

  • Page 9: Parts

    Parts Tools required: Box A Power drill and Phillips head #2 bit M x2 Phillips head #2 O x4 screwdriver R x1 * Included in the frame already. See step 6. Box B H x6 G x1 J x1 K x1 L x1 I x1 M x1...

  • Page 10: Preparing The Tabletop

    Preparing the tabletop Step 1: Lay protective matting/sheet on floor or work surface. Step 2: Carefully place desk down on work surface with the decorative laminate facing down and brown surface facing up. Step 3: If using a tabletop consisting of two or more pieces, connect your tabletop sections together at the edges using Tabletop Attachment Plates.
  • Page 11 Step 2: Attach center leg frame brackets ( I ) and ( Y ) to center leg ( Q ) using 2x socket screws ( F ). Step 3: Insert end bracket ( M ) into ends of center leg frame brackets and fasten in place with 2x socket screws ( F ).
  • Page 12 You have now completed the center leg assembly ( W ). Open Box A ( the larger box ) and remove all of the contents. Step 5: Fold out both legs of the frame ( R ), unclip the leg wires from the wire clips in the frame, then separate the frame into two sections.
  • Page 13 Step 7: On top of work surface, insert inner support bars from frame section ( R2 ) into the open ends of the center leg assemble brackets, then adjust and position frame to roughly line up with pilot holes. Note: If B dimension is less than 55", skip Step 8 and discard inner support bars ( S ).
  • Page 14 Step 9: Adjust entire frame so that the 3x end brackets ( M ) are all aligned with the pilot holes, then lock inner support bars in place by tightening all set screws ( C ). Note: If you do not have pilot holes, the frame should be positioned so that ( R1 ) and ( R2 ) are centered front to back on the surface, and 1-2"...
  • Page 15 Step 11: Plug handset ( L ) into H port on control box, then run handset cable under frame through inlet hole and place in desired location along any edge. Step 12: Make sure no wires are pinched between the frame and work surface, then attach frame to work surface using 24x wood screws ( B ) into pilot holes.
  • Page 16 Step 13: Install handset ( L ) onto worksurface anywhere along the edge using 2x handset screws ( P ). Step 14: Use provided cable straps ( H ) to secure any loose cables. Step 15: Install small round caps ( O ) and rectangular caps ( T ) on exposed holes on frame.
  • Page 17 Step 16: Install 3x feet ( N ) onto the ends of each leg using 4x socket bolts ( A ) per leg. upCentric – UP-3L Owner's Manual | Guide de l’utilisateur ®...

  • Page 18: Getting Started

    Getting started The first time a desk is assembled, the legs must be synchronized before use. How to synchronize Press and hold the up/down buttons on the handset at the same time for 3-5 seconds, both legs will begin to lower. Continue holding the buttons until both legs reach the lowest position.
  • Page 19 How to disable a maximum height limit Move the desk to the maximum height limit. Press and hold the button while simultaneously pressing button 4 times. A beeping sound will notify you that the process has completed. Note: You must press the button at the same time on the first press and you must continue to hold the button the entire time, or this...

  • Page 20: Troubleshooting

    Switching between metric and imperial units Press memory buttons ❶ ❷ and ❹ for 5 seconds. The handset display will show “C-I”. c - i For metric: Press ❷, the handset display will show “C” for centimeters. For imperial: Press ❸, the handset display will show “I” for inches. Note: Imperial units (inches) are the default UOM.
  • Page 21 Synchronize desk legs Prior to performing any troubleshooting, perform a re-synchronization. On occasion, the desk may require a re-sync for a variety of reasons. This is normal. • Ensure there are no obstructions for the desk to move vertically. • Press and hold at the same time.
  • Page 22 • A 3-Leg main frame ( Box 1 ) was sent in error instead of a 2-Leg frame. • Contact ergoCentric to have the correct frame box sent out. Issue: Cords to handset are too short • Request extension cords from ergoCentric.
  • Page 23 Issue: Wires are damaged • Document the damage and request new AC cable, handset, or leg as required. Issue: Handset and control box are not working • Unplug everything from control box for 10 seconds, then plug back in. • Perform re-sync ( see page 16 ).

  • Page 24: Disposal Guidance

    In no event shall ergoCentric be liable in either tort or contract for any loss or direct, special, incidental, consequential or exemplary damages. This warranty is based on the use during an eight hour work day.

  • Page 25: If You Need Assistance

    Warranty claims ergoCentric will repair or replace any product or materials, covered by this warranty, found to be defective or inferior within the warranted period. This warranty includes the cost of labour and shipping. Claims are to be made directly to ergoCentric or to the authorized representative from whom the product was purchased.

  • Page 26: Introduction

    * Capacité de poids basée sur un usage standard où le cadre est utilisé en combinaison avec un plateau de table de 1 po d’épaisseur, fait de panneaux de particules de 45 lbs et de stratifié haute pression, dans la gamme de dimensions offertes par ergoCentric Seating Systems. upCentric –...

  • Page 27: Caractéristiques Standard

    Veuillez consulter le livre des prix des tables et accessoires ergoCentric pour connaître toutes les capacités de poids, ou calculer le poids du plateau et le soustraire de la capacité de poids du cadre. Type de Dimensions Poids de la table Capacité...
  • Page 28 Réglages personnalisables de l'affichage numérique Il existe deux options modifiables de l'affichage numérique de la hauteur sur le combiné à affichage numérique : 1. Changer la hauteur de départ du bureau La hauteur de départ par défaut de l'affichage numérique de la hauteur est de 22,9 po.

  • Page 29: Informations Importantes

    Branchement en parallèle L'UP-3L upCentric est équipée d'une connectivité parallèle. Cette fonction vous permet de connecter deux tables et de les faire fonctionner comme une seule table. Pour cela, un câble diviseur en Y est nécessaire. Informations importantes • Veillez toujours à ce que toutes les vis soient bien serrées avant d'utiliser la table ainsi qu’après son déplacement ou son transport.

  • Page 30: Instructions De Sécurité

    9. Si le bureau est très chargé, éloignez la charge des bords pour éviter tout basculement. 10. Tout entretien doit être effectué par un représentant de service autorisé. Contactez service@ergocentric.com ou 1 866 438-3746 pour plus d'informations. 11. Assurez-vous qu'aucune personne ni aucun objet ne risque de heurter la table lors du réglage vers le haut ou vers le bas.

  • Page 31: Pièces

    Pièces Outils requis : Perceuse électrique Boîte A et mèche Phillips no. 2 M x2 Tournevis à tête O x4 Phillips no. 2 R x1 * Ils sont déjà inclus dans le cadre. Voir l'étape 6. Boîte B H x6 G x1 J x1 K x1...

  • Page 32: Préparation Du Plateau De Table

    Préparation du plateau de table Étape 1 : Placez un tapis ou une couverture de protection sur le sol ou sur la surface de travail. Étape 2 : Déposez soigneusement le plateau à l’envers, face stratifiée décorative vers le bas et face brune vers le haut, sur la surface de travail.
  • Page 33 Étape 2 : Fixez les montants ( I ) et ( Y ) du piètement central au pied central ( Q ) à l’aide de 2 vis à tête creuse ( F ). Étape 3 : Insérez les ergots du montant ( M ) dans les orifices placés aux extrémités des montants du piètement central, et faites tenir l’ensemble à...
  • Page 34 Vous venez de terminer l’assemblage du pied central ( W ). Ouvrez la boîte A ( la plus grande ) et videz-la de son contenu. Étape 5 : Dépliez les deux pieds ( R ), libérez les câbles des attaches, puis séparez le piètement en deux parties. La partie contenant les deux barres intérieures de renfort sera désormais nommée ( R2 ), et l’autre ( R1 ).
  • Page 35 Étape 7 : Sur la surface de travail, insérez les barres intérieures de renfort de la partie ( R2 ) dans les extrémités libres des montants du pied central. Veillez à aligner approximativement les différentes parties du piètement aux orifices de montage sur le plateau. Remarque : Si la dimension du plateau est inférieure à...
  • Page 36 Étape 9 : Positionnez l’ensemble de sorte que les 3 montants ( M ) soient tous alignés aux orifices de montage sur le plateau. Serrez ensuite toutes les vis de réglage ( C ) destinées à fixer les barres intérieures de renfort. Remarque : En l’absence d’orifices de montage, le piètement doit être positionné...
  • Page 37 Étape 11 : Raccordez le boîtier des commandes manuelles ( L ) au port H du boîtier des commandes principales. Faites passer le câble venant du boîtier des commandes manuelles sous le châssis, par le petit orifice prévu à cet effet. Positionnez-le à...
  • Page 38 Étape 13 : Installez le boîtier des commandes manuelles ( L ) n’importe où le long du bord de la surface de travail, à l’aide des 2 vis prévues à cet effet ( P ). Étape 14 : Utilisez les sangles ( H ) pour fixer tout câble lâche. Étape 15 : Obturez les orifices libres du châssis à...
  • Page 39 Étape 16 : Installez au bout de chaque pied une patte ( N ) à l’aide de 4 boulons à tête creuse ( A ). upCentric – UP-3L Owner's Manual | Guide de l’utilisateur ®...

  • Page 40: Pour Commencer

    Pour commencer Lors du premier assemblage d'un bureau, les pieds doivent être synchronisés avant l'utilisation. Comment synchroniser Appuyez sur les boutons haut-bas du combiné et maintenez-les enfoncés en même temps pendant de 3 à 5 secondes. Les deux pieds commenceront à s'abaisser. Continuez à maintenir les boutons enfoncés jusqu'à...
  • Page 41 Comment désactiver une limite de hauteur maximale Placez le bureau à la hauteur maximale. Appuyez sur le bouton et maintenez-le enfoncé tout en appuyant simultanément sur le bouton 4 fois. Un signal sonore vous indiquera que le processus est terminé. Note : vous devez appuyer simultanément sur lors de la pression initiale et vous devez continuer à...

  • Page 42: Dépannage

    Passage des unités impériales aux unités métriques Appuyez sur les boutons de mémoire ❶ ❷ et ❹ pendant 5 secondes. L'écran du combiné affichera “C-I”. c - i Pour le système métrique : appuyez sur ❷, l'écran du combiné affichera “C”...
  • Page 43 Synchroniser les pieds du bureau Avant de procéder à un dépannage, effectuez une resynchronisation. À l'occasion, le bureau peut nécessiter une resynchronisation pour diverses raisons. Ceci est normal. • Assurez-vous qu'il n'y a pas d'obstacle au déplacement vertical du bureau. •...
  • Page 44 Un cadre principal à 3 pieds ( case 1 ) a été envoyé par erreur au lieu d'un cadre à 2 pieds. • Contactez ergoCentric pour recevoir la bonne boîte de cadre. Problème : les câbles du combiné sont trop courts •...
  • Page 45 à ergoCentric. Problème : des fils sont endommagés • Notez les dommages et demandez à ergoCentric un nouveau câble CA, un nouveau combiné ou un nouveau pied, selon le cas. Problème : le combiné et le boîtier de commande ne fonctionnent pas •...

  • Page 46: Conseils Pour Disposer Du Bureau

    Problème : le cadre présente une fuite de lubrifiant au bas d'un pied • Le cadre a peut-être été trop lubrifié et le lubrifiant excédentaire fuit. • Cette situation ne causera aucun problème mécanique au cadre et celui-ci continuera à fonctionner correctement. •...

  • Page 47: Pour Une Aide Technique

    énoncées dans les présentes. En aucun cas, ergoCentric ne peut être tenue responsable, en vertu d'un délit ou d'un contrat, de toute perte ou de tout dommage direct, spécial, accessoire, consécutif ou exemplaire.
  • Page 48 1 866 GET ERGO (438-3746) | 905 696-6800 fx: | Téléc. : 1 800 848-5190 | 905 696-0899 service@ergocentric.com ergocentric.com ergoCentric and upCentric are registered trademarks of ergoCentric Inc. ® ® TiMOTION is a registered trademark of TiMOTION Technology Co. Ltd 01/09/23 v21 ®...
