OPERATION MANUAL
Part# CM-BM0700
Wired Monitor - Quad Split Screen
Product Contents Included
7" TFT LCD Color Monitor
U-Bracket Mount
Preparing For Installation
Ensure that you read [SAFETY FIRST] on the next page (pg.2) before
proceeding. Performing a bench test is recommended before installation
to ensure that all product components (see below) are properly working.
IMPORTANT!!
installing the product. Failing to do so will void manufacturer
warranty.
Any Camera System is intended to be installed as a supplement
aid to any existing safety features in your vehicle. In some places,
it may be unlawful for a person to drive a motor vehicle equipped
with a monitor located in visible sight to driver while vehicle is in
operation.
Component List (Sold Seperately):
Part No.
CM-BC0200H
CM-BC0200HV
CM-BE050
Power Harness
Installation instructions MUST be read before
Description
-
Heated Wired Camera
-
Heated Wired Camera w/ Visor
-
50 ft Extension Cable
Visor
Remote Control
Bracket Lock Bolts
x4
1
Advertisement
Table of Contents
Summary of Contents for Uni-bond CM-BM0700

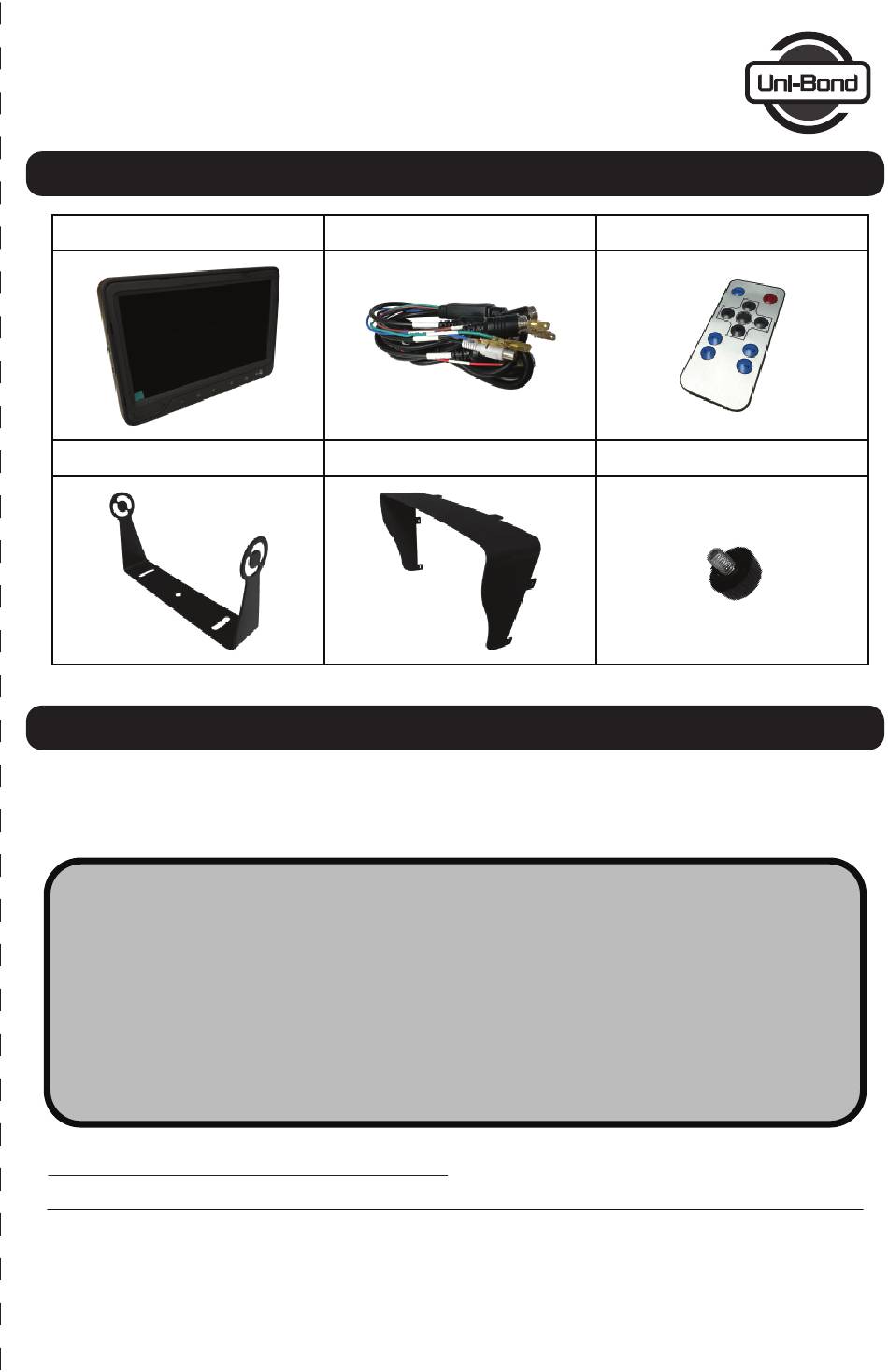

- Page 1 OPERATION MANUAL Part# CM-BM0700 Wired Monitor - Quad Split Screen Product Contents Included 7” TFT LCD Color Monitor Power Harness Remote Control U-Bracket Mount Visor Bracket Lock Bolts Preparing For Installation Ensure that you read [SAFETY FIRST] on the next page (pg.2) before proceeding.
- Page 2 SAFETY FIRST - READ THIS INFORMATION BEFORE INSTALLATION Proper installation of this product requires the installer to have a good understanding of automotive electronics systems and procedures. All products must have proper fuse installed. If mounting this product requires drilling holes, the installer MUST be sure that no vehicle components or other vital parts could be damaged by the drilling process.
-
Page 3: Wiring Diagram
Wiring Diagram CM-BM0700 (RED) 12V to 24V POWER (BLACK) GROUND WIRE (GREY) CAM 1 - TRIGGER WIRE (GREEN) CAM 2 - TRIGGER WIRE (BLUE) CAM 3 - TRIGGER WIRE (BROWN) CAM 4 - TRIGGER WIRE (WHITE) SPEAKER CAM 1 - AV1... - Page 4 Installation Guide The CM-BM0700 will only work with products listed in the [Component List] on (pg 1). WARNING!! KEEP ALL CABLES AWAY FROM HOT OR MOVING PARTS THAT COULD CAUSE ELECTRICAL INTERFERENCE STEP 1: Choose your desired monitor and camera locations based on safety procedures.
-
Page 5: Monitor Specifications
Monitor Specifications Menu Source Power ON-OFF Infrared Screen Size 16:9 Resolution 800 x 480 Brightness 450cd/m2 Contrast 500 : 1 Voltage 12V to 24V Amperage 0.57 @ 12V Operating Temperature -20°C to 70°C System PAL / NTSC Menu OSD MENU Password Safety User / Administrator Video Format... - Page 6 Monitor Mounting Installation STEP 1: Using M6 screws (x3), secure mounting bracket in desired location. M6 screws not Included STEP 2: Place the monitor in between the bracket, adjust angle and tighten in place with bracket lock bolts provided. STEP 3: Adjust the angle up to 30°...
- Page 7 Menu Operation Instruction REGULAR MENU To access this menu, simply press on the remote control. The screen will MENU show PICTURE. Press to select the attribute. Press to adjust the parameter. Pressing multiple times will switch between MENU options in succession MENU as shown in the images below;...
-
Page 8: Troubleshooting
Troubleshooting No Video On Monitor There can be several factors as to why the Monitor does not display any video. Please check the following if this occurs; 1. Verify that the camera is on the same camera input as shown on monitor. (eg. -
Page 9: Préparation De L'installation
MANUEL D’OPÉRATION Part# CM-BM0700 Moniteur sans fil - Écran divisé en Quad Liste de produits inclus 7” TFT Moniteur couleur DEL Harnais de branchement Télécommande Support-U de montage Visière Boulons de sûreté de montage Préparation de l'installation Assurez-vous de lire [LA SÉCURITÉ EN PREMIER] sur la page suivante (pg.2) avant de commencer. - Page 10 LA SÉCURITÉ EN PREMIER - LIRE LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION Afin de procéder à l’installation adéquate de ce produit, le technicien doit avoir une connaissance approfondie des systèmes électroniques de l’automobile et de ses procédures. Tous les produits doivent être installés avec les fusibles appropriés. Si des trous doivent être percés pour l’installation, le technicien DOIT s’assurer qu`aucun des composants du véhicule ou tout autre pièce importante ne soit endommagés durant le processus de perçage.
-
Page 11: Schéma De Montage
Schéma de montage CM-BM0700 (ROUGE) Puissance de 12V à 24V (NOIR) Fil de garde (GRIS) CAM 1 - Câble de gâchette (VERT) CAM 2 - Câble de gâchette (BLEU) CAM 3 - Câble de gâchette (BRUN) CAM 4 - Câble de gâchette... -
Page 12: Guide D'installation
Guide d’installation Le CM-BM0700 ne fonctionnera qu’avec les produits listés dans le [Livret des Composants] à la (pg 1). ATTENTION!! GARDER TOUS LES CÂBLES LOIN DES PIÈCES MOBILES QUI POURRAIENT CAUSER UNE INTERFÉRENCE ÉTAPE 1: Choisir la location du moniteur et de la caméra selon les procédures de sécurité. - Page 13 Spécifications du moniteur Menu Source Alimentation ON-OFF Infrared Grandeur d’écran 16:9 Résolution 800 x 480 Luminosité 450cd/m2 Contraste 500 : 1 Voltage 12V / 24V Ampérage 0.57 @ 12V Température d’opération -20°C to 70°C Système PAL / NTSC Menu OSD MENU Sécurité...
- Page 14 Installation de montage du moniteur ÉTAPE 1: Attacher le support de montage en utilisant des vis M6 (x3) à l’endroit désiré. M6 screws not Included ÉTAPE 2: Placer le moniteur entre le support, ajuster l’angle et resserrer en place avec les verrous fournis. ÉTAPE 3: Ajuster l’angle jusqu’à...
- Page 15 Menu d’instructions d’ o pération MENU RÉGULIER Pour accéder à ce menu, peser simplement sur la télécommande. MENU IMAGE apparaitra sur l’écran. Peser pour choisir un attribut. Peser pour ajuster le paramètre. En pesant plusieurs fois sur les options du menu apparaitront en MENU succession selon les images ci-bas;...
-
Page 16: Dépannage
Dépannage Pas de vidéo sur le moniteur Il peut y avoir plusieurs raisons pour lesquelles il n’y a pas de vidéo sur le moniteur. Dans ce cas, vérifier ce qui suit; 1. Vérifier si la caméra est en marche sur le même moniteur que ce qui apparaît sur l’écran.
