Bålstöd Swing
Ingående delar:
1 x
Montering

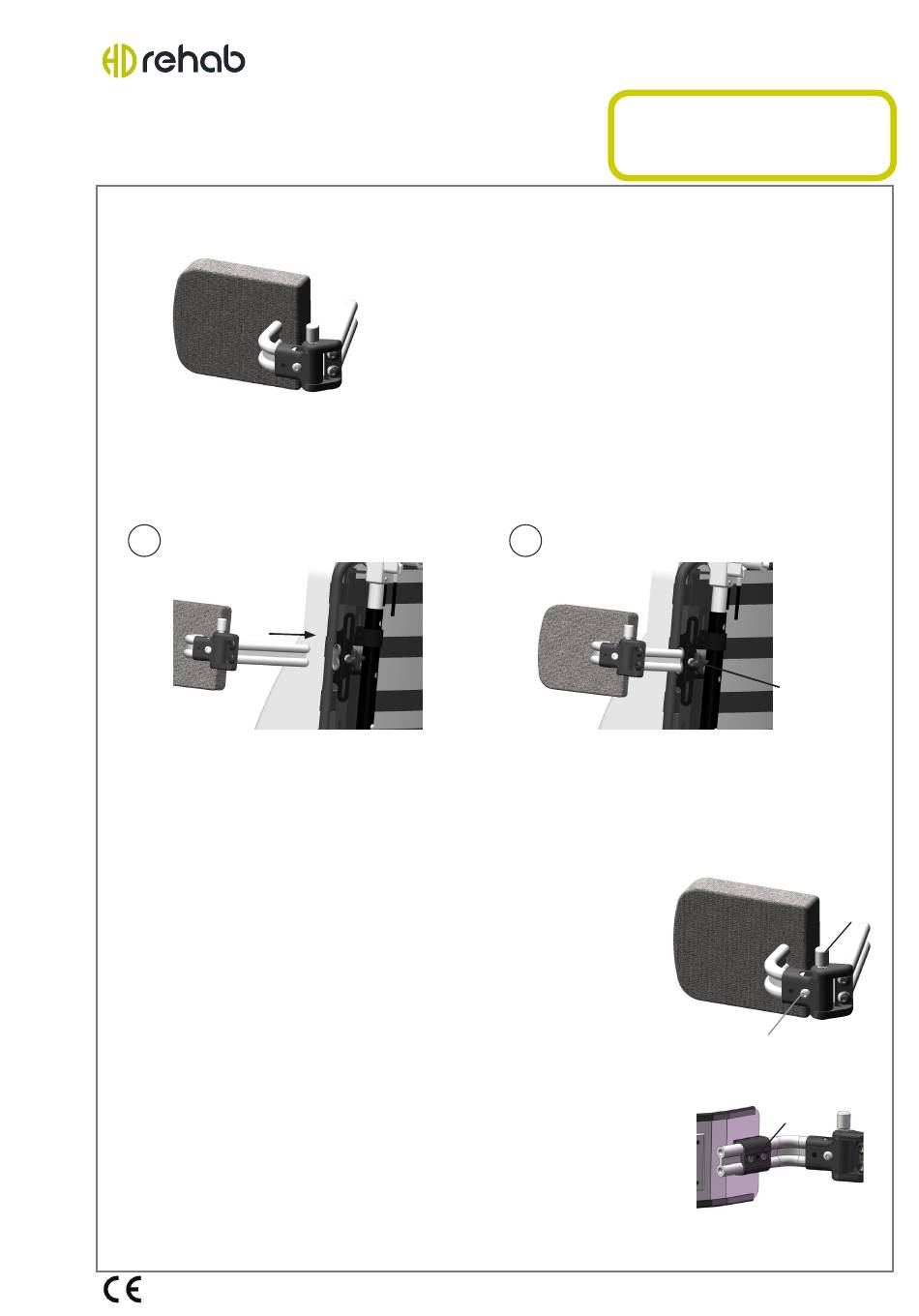

Bålstödet monteras i bålstödsfästet enligt bilderna nedan.
(Bålstödsfästet monteras enligt monteringsanvisning 95808)
1
1. För in bålstödet i bålstödsfästet enligt bild 1.
2. När bålstödet är i önskat läge dras ratten (1) åt så att stödet sitter fast. Dra åt med måttlig
kraft, hylsan riskerar att gå sönder annars.
Injustering av vinkel
Ska göras av behörig personal.
1. Se först till att bålstödet är i låst läge. Lossa sedan skruven (2) något.
2. Sätt bålstödet på plats i fästet om detta inte redan är gjort (se ovan) och vrid det
till önskad position.
3. Dra åt skruven (2) ordentligt så att bålstödet låses i position.
Vissa modeller kan även ställas i djupled. Detta görs med en ställskruv (4) i en hylsa
under bålstödsklädseln.
Användning
Använd knappen (3) för att "låsa upp" och vinkla ut bålstödet vid för-
flyttningar. OBS! Bålstödet bör vara obelastat för att knappen ska gå lätt
att trycka in.
Skötselråd
Hårda delar torkas av med tvål och vatten vid behov. Klädseln tvättas
enligt anvisningen som finns isydd.
TILLVERKARE: Hantverksdesign & Rehabiliteringsprodukter AB
Tryffelslingan 4, SE-181 57 Lidingö
(Finns i flera olika utföranden men bilden
visar "Bålstöd tunt litet i smal position")
2
Art.nr 95810
Senast ändrad: 2014-04-01
Bruksanvisning /
Monteringsanvisning
1
2
4
tel. 08-767 04 80
fax. 08-767 50 00
www.hdrehab.se
info@hdrehab.se
Rev. C
Sida 1 (1)
3
