DIVERSIFIED SPACES FORWARD VISION 2946KF-L-ADA Series Assembly Instructions Manual

Advertisement

Quick Links

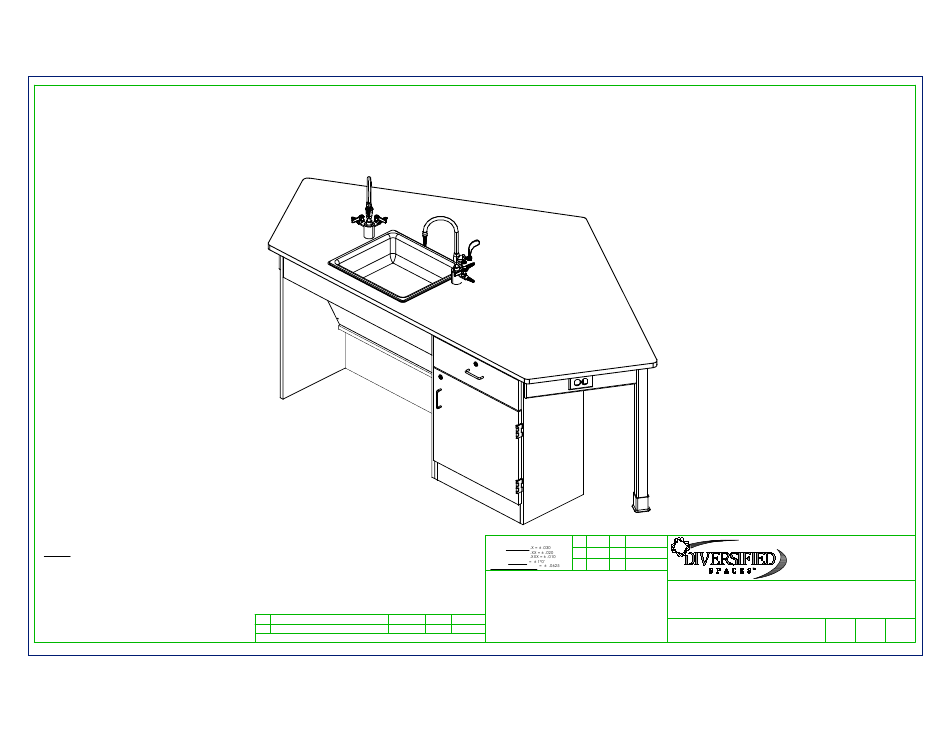

ASSEMBLY TEMPLATE
FORWARD VISION ADA
2946K-L-ADA, 2946KF-L-ADA, 2946K-R-ADA, 2946KF-R-ADA, 2956K-L-ADA, 2956KF-L-ADA, 2956K-R-ADA, & 2956KF-R-ADA SERIES
NOTE:
1.
MODEL VIEWS MAY NOT REPRESENT EXACT MODEL PURCHASED
K:\AutoCAD\Assembly Instructions\2946K & KF-L & R-ADA, 2956K & KF-L & R-ADA SERIES.dwg, 10/29/2021 3:26:47 PM,
DWG To PDF.pc3
ASSEMBLY INSTRUCTIONS
A
CREATED DRAWING
11/14/16
EMR
REV.
DESCRIPTION
DATE
NAME
REVISION LEVEL
DATE
ALL DIMENSIONS ARE IN INCHES UNLESS
DWN
11/14/16
EMR
NOTED OTHERWISE
DWN:
BY:
DECIMALS:
APR
DATE
BY:
APR:
DATE
ANGLES:
APR
CABINET SQUARENESS
BY:
APR:
CONFIDENTIAL:
ALL DESIGN RIGHTS RESERVED
THE INFORMATION, DATA, DESIGN, AND DRAWINGS EMBODIED
IN THIS DOCUMENT AND ALL REPRODUCTIONS THEREOF ARE
THE EXCLUSIVE PROPERTY OF DIVERSIFIED WOODCRAFTS, INC.
THESE DOCUMENTS ARE SUPPLIED WITH THE UNDERSTANDING
THAT THEY WILL NOT BE DISCLOSED TO THIRD PARTIES WITHOUT
-
WRITTEN CONSENT OF DIVERSIFIED WOODCRAFTS, INC. ANY
ECN NO.
REPRODUCTION IN PART OR WHOLE WITHOUT WRITTEN
CONSENT IS SUBJECT TO LEGAL ACTION.
300 South Krueger Street
Suring, WI 54174
diversifiedwoodcrafts.com
TITLE:
FORWARD VISION ADA
ASSEMBLY INSTRUCTIONS
DRAWING NUMBER:
SCALE:
FORWARD VISION ADA
NTS
SHEET:
REVISION:
REV A
1 OF 12

Advertisement

loading
Need help?

Need help?

Do you have a question about the FORWARD VISION 2946KF-L-ADA Series and is the answer not in the manual?

Questions and answers

Summary of Contents for DIVERSIFIED SPACES FORWARD VISION 2946KF-L-ADA Series

  • Page 1 ASSEMBLY TEMPLATE FORWARD VISION ADA 2946K-L-ADA, 2946KF-L-ADA, 2946K-R-ADA, 2946KF-R-ADA, 2956K-L-ADA, 2956KF-L-ADA, 2956K-R-ADA, & 2956KF-R-ADA SERIES ASSEMBLY INSTRUCTIONS DATE ALL DIMENSIONS ARE IN INCHES UNLESS 11/14/16 NOTED OTHERWISE DWN: 300 South Krueger Street DECIMALS: NOTE: DATE APR: Suring, WI 54174 DATE ANGLES: CABINET SQUARENESS APR:...
  • Page 2 ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS TOOLS REQUIRED ITEMS INCLUDED PART # PART DESCRIPTION " WRENCH TOP,EPOXY,1.00X50.19X95.88XBLK, VARIES " SOCKET AND TORQUE WRENCH - OPTIONAL (FIXTURE OR FLAT) CONTACT CEMENT CABINET 24"W X 32.50"H X 16."D SCREW DRIVER CABINET 42"W X 32.50"H X 22"D C-CLAMPS LONG APRON 0.81"THK X 4.50"W X 49"L...
  • Page 3 ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS ITEMS INCLUDED PART # PART DESCRIPTION SILICONE 100711 SILICONE,SEALANT,CLEAR RUBBER BASE MOLDING (SOLD BY FOOT) RUBBER BASE MOLDING 100283 STAINLESS STEEL CORNERS 100057 CORNERS-STAINLESS STEEL,BASE SCREW,#6X PTH SMS SS SCREW SCREWS - BASE 100064 ELECTRICAL BOX 100033 ELECTRICAL BOX 3.00X2X2.5 DEEP ELECTRICAL OUTLET...
  • Page 4 ASSEMBLY TEMPLATE ADA CABINET STEP 1: POSITION THE TWO CABINETS IN DESIRED LOCATION. MAKE SURE DOOR HINGES ARE ON THE OUTSIDE. IF YOU HAVE A "K" SERIES UNIT, PLACE UNIT OVER UTILITY HOOKUPS. LEVEL CABINETS. ATTACH TO FLOOR. STANDARD CABINET NOTE: DATE ALL DIMENSIONS ARE IN INCHES UNLESS...
  • Page 5 ASSEMBLY TEMPLATE CENTER LEG STEP 2: LONG APRON LAYOUT WORKSTATION FRAME WITH SQUARE EDGES OF APRONS ON FLOOR AND BOTTOM OF LEGS FACING UP. ATTACH THE APRON TO APRON BRACKET ONTO CENTER LEG WITH HARDWARE PROVIDED. MAKE SURE BRACKET IS FLUSH TO TOP OF LEG. TIGHTEN NUTS USING A "...
  • Page 6 ASSEMBLY TEMPLATE CORNER LEG STEP 3: CONNECT LONG APRON AND SHORT APRON TOGETHER BY USING THE CORNER LEG BRACKET. MAKE SURE BRACKET IS FLUSH WITH SQUARE EDGES OF APRONS. INSERT HANGER BOLT ON ONE OF LEGS THROUGH THE CORNER BRACKET AND INSERT LOCK WASHER AND HEX NUT. CORNER LEG BRACKET TIGHTEN NUT USING A "...
  • Page 7 ASSEMBLY TEMPLATE LEG LEVELER LEG BOOT STEP 4: SLIDE LEG BOOT ONTO LEG WITH FLARED END TOWARDS BOTTOM OF LEG. SCREW LEG LEVELER INTO T-NUT ON BOTTOM OF THE LEG. REPEAT FOR ALL LEGS. CLOSE UP OF LEG LEVELER AND LEG BOOT ASSEMBLY NOTE: DATE ALL DIMENSIONS ARE IN INCHES UNLESS...
  • Page 8 ASSEMBLY TEMPLATE ATTACH WORKSTATION FRAME FROM INSIDE OF CABINET HERE (REPEAT ON OTHER SIDE) APRON TO APRON BRACKET STEP 5: WITH HELP FROM ANOTHER PERSON, STAND WORKSTATION FRAME UP. POSITION FRAME UP TO CABINET, MAKING SURE APRONS ARE SET IN "...
  • Page 9 ASSEMBLY TEMPLATE STEP 6: ADJUST LEG LEVELERS TO LEVEL WORKSTATION FRAME WITH CABINETS. APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINET AND WINGS. PLACE TOP ON UNIT WITH PROPER OVERHANG (CENTERED ON WORKSTATION). CLAMP ON TOP TO WINGS TO REMOVE ANY WARP USING SHIMS AND C-CLAMPS, IF NEEDED, WHEN ALIGNING THE TOP (DO THIS BEFORE ADHESIVE ON EDGES SETS UP).
  • Page 10 ASSEMBLY TEMPLATE STEP 7: IF YOU DO NOT HAVE A 2946K-L/R-ADA OR 2956K-L/R-ADA UNIT, SKIP TO STEP 8. APPLY SILICONE ADHESIVE TO SINK OPENING ON TOP. LOWER SINK INTO OPENING. WIPE OFF ANY EXCESS CAULK AND ALLOW TO SET. LET CURE FOR 6-12 HOURS. APPLY SILICONE ADHESIVE AROUND OPENING FOR SINK NOTE:...
  • Page 11 ASSEMBLY TEMPLATE MULTI-SERVICE FIXTURES - TYPICAL STEP 8: ATTACH RUBBER MOLDING TO BASE OF WORKSTATION USING CONTACT CEMENT. SCREW STAINLESS STEEL CORNER BRACKETS ON EACH CORNER OVER BASE MOLDING WITH HARDWARE PROVIDED. IF YOU HAVE A "K/M" SERIES UNIT, INSTALL MULTI-SERVICE FIXTURES IN THE HOLES PROVIDED ON TOP.
  • Page 12 TROUBLESHOOTING YOUR GFCI ELECTRICAL RECEPTACLE: PLEASE NOTE: THROUGHOUT ANY OF THE FOLLOWING STEPS (PROCEDURES); IF YOU ARE NOT SURE YOU CAN DO THIS JOB SAFELY, AND COMPETENTLY, REFER THIS WORK TO QUALIFIED PROFESSIONAL! If your unit comes equipped with a GFCI (Ground Fault Circuit Interrupter) electrical receptacle, and there is no power in the receptacle please consider/check the following: •...
