Yokis MTV150EBRP Manual

Connected dimmer for light control
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 9

Quick Links

Download this manual
RADIO: Bouton poussoir hybride pour la
variation d'éclairage
MTV150EBRP 5454813 Bouton poussoir hybride pour la variation d'éclairage, 1 module
Fonctions
Le module permet de régler l'intensité lumineuse de:
lampes LED, lampes fluorescentes, lampes halogènes, lampes à incandescence,
transformateurs électroniques dimmables pour lampes à incandescence et
transformateurs ferromagnétique pour lampes à incandescence ou LED.
Ce module peut être contrôlé :
- à partir du bouton de l'appareil ;
- par un ou plusieurs boutons locaux supplémentaires ;
- par radio à partir de la télécommande ;
- à distance via l'application YnO.
Il est également possible d'effectuer une centralisation par radio avec le module
cod. 5454815 ou via une télécommande.
Caractéristiques:
- Puissance :
- Tension secteur :
- Intensité maximale :
- Temp. ambiante :
- Humidité relative :
- Dimension (L x H x P) :
- Bande radiofréquence :
- Puissance radio maximale transmise : 10mW
- Protection :
- Variation par découpage début ou fin de phase automatique
- Protection électronique contre les courts-circuits et la surchauffe

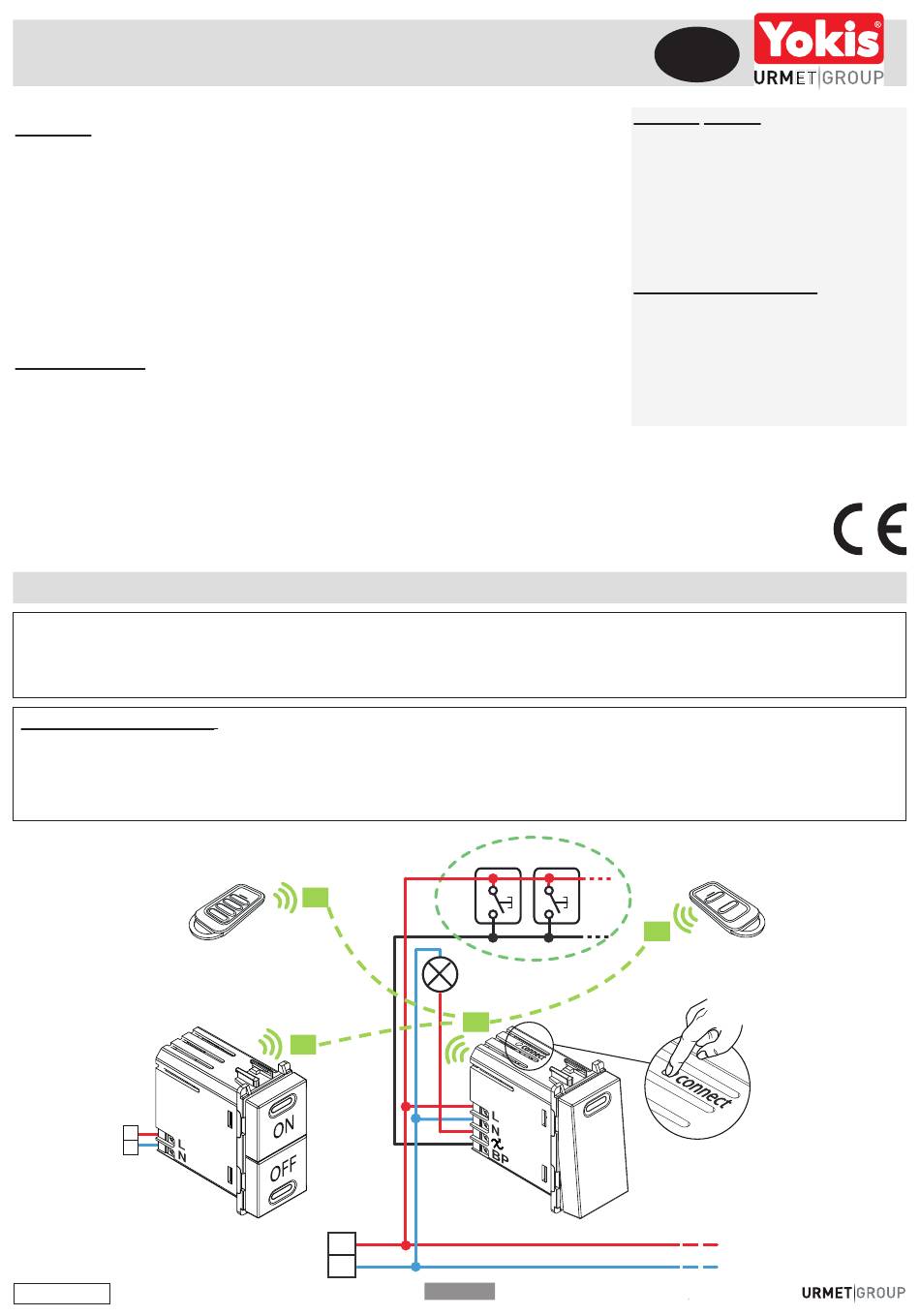

CÂBLAGE
ATTENTION ! Si la ligne d'alimentation du Micromodule est commune avec des charges inductives (ex: volet roulant ou
ballast ferro ou TBT transfo ferro), il faut installer l'accessoire FDVDT (réf. 5454075). Il se branche au plus prés de l'alimen-
tation du MTV150EBRP en // entre la phase et le neutre.
Précautions d'installation Le micromodule doit être uniquement installé par une personne formée conformément aux
règles d'installation nationales (NFC 15-100 en France).
Afin de respecter les consignes de sécurités, le micromodule doit être monté sur une ligne protégée en amont par
un disjoncteur 10A courbe C.
Avec des lampes basse tension, ne jamais mélanger les transformateurs ferromagnétiques, électroniques et toroïdaux.
Commande RADIO
Télécommande
L
N
5454815
ABE2BPP ON/OFF
Optionnel
DS1054-076
mini 5W maxi : 150W
230V ~ (+10% -15%) - 50Hz
0,6 A
- 20°C + 40°C
0 à 90%
22,5 x 50 x 50,5 mm
2400 - 2480 MHz
IP30
NE PAS INSTALLER DANS DES PRISES COMMANDÉES
centralisée
E5
Optionnel
E5
L
N
BP
P1
optionnels
230V ~
maxi
150 W
R1
5454813
MTV150EBRP
P1
F
PORTÉE RADIO:
Gamme Radio Power:
• dans une maison de 100m² avec
traversée perpendiculaire d'un mur
maître ou d'une dalle
• sur 250m en champ libre
(Réduction de la portée si environne-
ment métallique, passage de mur ou
de cloison)
TRANSMISSION RADIO:
La Led de l'émetteur s'éclaire uni-
quement lorsque la transmission
radio a réussi.
En cas de portée insuffisante l'ajout
d'un récepteur intermédiaire résoud le
probléme (voir § ''Augmentation de la
portée'').
Commande RADIO
P2
spécifique
E5
Télécommande
Optionnel
