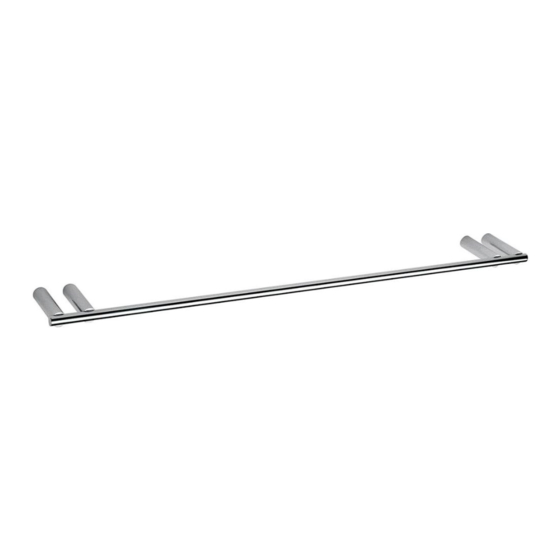

Helvex Explora HOT-105-45 Installation Manual

Asesoría y Servicio Técnico:
Consultancy and Technical
Service:
servicio.tecnico@helvex.com.mx
HOT-106
HOT-107
HOT-108
HOT-117
HOT-105
HOT-105-45
HOT-109
Hola soy Fluxy, te ayudaré
a instalar tu producto.
Hi I'm Fluxy, I'll help you to
install your product.
Herramientas y Materiales Recomendados /

Recommended Tools and Materials

desarmador de cruz taladro con broca para
phillips screwdriver concreto de Ø 5/16"
drill with Ø 5/16" concrete
drill bit
Instalación General / General Installation
Para los modelos / For the models
Desenrosque los opresores
1
y retire las anclas. / Unscrew
the set screws and remove
the wall brackets.
ancla
wall bracket
ancla
wall bracket
GUÍA DE INSTALACIÓN
INSTALLATION GUIDE
(52) 55 53 33 94 31
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Alturas Recomendadas para Instalación de Accesorios
MODELO / MODEL
HOT-105, HOT-105-45
HOT-106
HOT-107
HOT-108
HOT-109
HOT-117
* Alturas recomendadas de instalación desde el NPT (Nivel de Piso Terminado). /
* Recommended installation height from FFL (Finished Floor Level).
lápiz
pencil
HOT-106, HOT-107, HOT-108, HOT-109 y
Coloque la plantilla (incluida)
2
en la pared, nivele y marque los
barrenos. / Place the template
(included) on the wall, level and
mark the holes.
plantilla
(incluida)
template
(Included)
Refacciones Originales:
Original Spare Parts:
www.refaccioneshelvex.com.mx
refacciones@helvex.com.mx
ADVERTENCIA

Recommended Heights for Installation of Accessories

DESCRIPCIÓN
Toallero de Barra
Gancho Sencillo
Portacepillos
Jabonera
Toallero Corto
Portapapel Sencillo
Componentes Incluidos en el Producto /

Components Included in the Product

kit de sujeción para muro sólido
nivel
masonry fixing kit
level
Mod. HOT-106, HOT-107
HOT-108, HOT-109, HOT-117
X2
/and HOT-117.
Barrene con broca para
3
concreto de Ø 5/16".
Drill with a Ø 5/16"
concrete drill bit.
1-03-1157-9
Bathroom Accessories
(52) 55 53 33 94 00
(52) 55 53 33 94 21
Ext. 5913, 5068 y 4815
/ WARNING
/ DESCRIPTION
/ Towel Bar
/ Single Hook
/ Toothbrush Holder
/ Soap Dish
/ Small Towel Bar
/ Paper Holder
plantilla
template
Mod. HOT-105, HOT-105-45
X4
Inserte los taquetes (incluidos) y fije el
4
ancla enroscando las pijas (incluidas).
/
Insert anchors (included) and fix the
wall brackets screwing the lag screws
(included).
NOTA: Se debe de insertar completamente el
taquete. No rebajar ni cortar el taquete.
NOTE: The anchors must be inserted completely.
Do not cut the anchors.
Explora
Línea de Accesorios
ALTURA (cm) / HEIGHT (")
120 (47,24)
165 (64,96)
105 (41,33)
105 (41,33)
150 (59,05)
50 (19,68)
llave allen 3/32"
3/32" allen wrench
/
taquete
anchor
ancla
wall bracket
pija
lag screw
