Hugo Müller TS 30.10 knx Instruction Manual

Allgemeine technische Daten
Bedienungsanleitung
Anschlussspannung
de
Busstrom
Bussystem
Eingänge
TS 30.10 knx GS 30.10 knx GS 40.00 knx
(außer GS4x.00knx)
TS 30.11 knx GS 30.11 knx GS 40.01 knx
TS 31.10 knx GS 31.10 knx GS 41.00 knx
TS 31.11 knx GS 31.11 knx GS 41.01 knx
GS 40.10 knx Zulässige
GS 40.11 knx
Umgebungstemperatur
GS 41.10 knx
Gehäuse
GS 41.11 knx
Gehäusefarbe
Montage
Anschlussart
Schutzart
Schutzklasse
Anschluss
externe Eingänge
Produktbezogene technische Daten / Sensorik

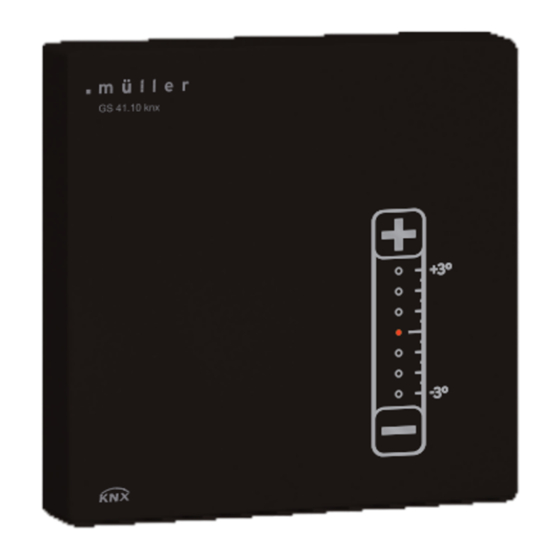

Manuelle Sollwertverstellung
Solltemperatur manuell
veränderbar per Touch-
Bedienfeld (modellabhängig).
+3°
Anzeige über LEDs.
Standard:
Einstellbereich ±3 °C mit
0,5 °C Schrittweite
- 3°
Montage
Vor Montage- und Installationsarbeiten Spannung
freischalten und Spannungsfreiheit prüfen!
Beachten Sie unbedingt die weiteren, oben aufgeführten
!
Sicherheitshinweise!
Das Gerät ist für die Montage auf einer Unterputzdose oder für die
§
Wandmontage geeignet.
Bitte achten Sie darauf, dass kein Staub in das Gerät gelangt.
§
Nach Inbetriebnahme benötigt das Gerät ca. 2 Minuten bis die ersten
§
Sensorwerte zur Verfügung stehen.
Schritt 1: Öffnen Sie das Gehäuse an der Unterseite durch Eindrücken
der Lasche mittels Schraubendreher und nehmen das
Geräte-Vorderteil ab.
Schritt 2: Verschrauben Sie die Geräte-Rückwand mit einer
Unterputzdose bzw. direkt auf die Wand.
Schritt 3: Nach erfolgter Verkabelung drücken Sie die „Einlerntaste",
um das Gerät in Betrieb zu nehmen.
(dies ist auch zu einem späteren Zeitpunkt möglich)
Schritt 4: Setzen Sie das Geräte-Vorderteil wieder auf.
Hugo Müller GmbH & Co KG, Karlstraße 90, DE-78054 VS-Schwenningen
über KNX-Busspannung
< 10 mA
KNX
5 Binär- und Analogeingänge
E4 + E5: Konfigurierbar als Temperaturfühler-
Eingang (PT1000 oder müller TF06 (10kΩ))
0 ... 50 °C
selbstverlöschendes Thermoplast
Studioweiß (ähnlich RAL 9016)
Tiefschwarz (ähnlich RAL 9005)
Sonderfarben auf Anfrage
Wandmontage Aufputz
(empfohlen: Montage auf Unterputzdose)
Push-in Klemme
IP 20 (DIN EN 60529)
III bei bestimmungsgemäßer Montage
Leitungsquerschnitt max. 6 x 0,5 mm²
Abisolierlänge 7 mm
T rF %
TS 3 - knx ×
GS 3 - knx × ×
GS 4 - knx × ×
Schritt 1:
Sicherheitshinweise / Bestimmungsgemäße und bestimmungswidrige Verwendung / Entsorgung
WARNUNG! ES BESTEHT GEFAHR DURCH EINEN ELEKTRISCHEN SCHLAG ODER BRANDGEFAHR!
!! Einbau, Anschluss und Montage dürfen ausschließlich von einer Elektrofachkraft durchgeführt werden !!
Nur an die auf dem Gerät angegebene Spannung und Frequenz anschließen! [KNX-Busspannung (Nennspannung 29V)]
§
§ Bei Eingriffen oder Änderungen am Gerät erlischt die Garantie!
Das Gerät ist so zu installieren, dass auch außergewöhnlich hohe Störstrahlung die Funktion nicht beeinträchtigen kann!
§
§ Installation und Anschluss dürfen nur entsprechend den nationalen Bau- und Elektrovorschriften / Sicherheitsbestimmungen
!
durchgeführt werden!
Beschädigte Geräte dürfen nicht in Betrieb bzw. müssen sofort außer Betrieb genommen werden!
§
§ Beachten Sie die Vorschriften und Hinweise aus dem Handbuch „Haus- und Gebäudesystemtechnik" des ZVEI/ZVEH.
Dies gilt insbesondere für die fachgerechte Verlegung der Busleitungen und die Inbetriebnahme des KNX Gerätes.
Das Gerät kann in folgenden Anwendungen eingesetzt werden: Überwachung der Luftgüte in der Gebäudesystemtechnik
§
(Schule, Büro, Hotel, Tagungsstätte etc.), Datenübertragung und Regelung per Bus-System.
Das Gerät ist für den Betrieb gemäß den aufgeführten technischen Daten geeignet.
§
Das Gerät ist nicht geeignet für sicherheitsrelevante Aufgaben, wie z.B. Fluchttüren, Brandschutzeinrichtungen, Gärkeller
§
etc.
Die bestimmungswidrige Verwendung des Gerätes kann zu Sach- und Personenschäden führen
§
Das Gerät ist nicht für eigenmächtige bauliche Veränderungen, Reparaturen und sicherheitsrelevante Aufgaben
§
vorgesehen.
Das Gerät ist nicht für den Einsatz im Außenbereich und in Nasszellen vorgesehen.
§
Das Gerät ist umweltgerecht und entsprechend den Elektrovorschriften zu entsorgen.
§
Störquellen
Die Messergebnisse des Gerätes können durch äußere
CO
Einflüsse negativ beeinflusst werden, wie z.B.
Zugluft und Luftbewegung: z.B. durch Fenster, Türen,
§
Konvektion, Heizung oder Personen.
Erwärmung oder Abkühlung: z.B. Sonnenbestrahlung oder der
§
Montage an einer Außenwand.
Wärmequellen: In direkter Nähe zu elektrischen Verbrauchern,
§
z.B. Dimmer
Erschütterungen oder Schläge, denen das Gerät ausgesetzt
§
×
wird oder wurde.
Verschmutzung durch Farbe, Tapetenkleister, Staub, etc.:
§
z.B. bei Renovierungsarbeiten
Organische Lösemittel oder deren Dämpfe
§
z.B. Reinigungsmittel
Weichmacher aus Aufklebern und Verpackungen:
§
z.B. Luftpolsterfolie oder Styropor
Schritt 2:
www.hugo-mueller.de
Toleranzgrenzen
Temperatur: ± 0,5 °C
Relative Luftfeuchtigkeit: ± 3%
CO : ± 30 ppm ± 3 %
2
!
Die CO -Genauigkeit gilt unter folgenden Bedingungen:
2
1 ) Nach 3 Wochen Betrieb
2 ) Erstkalibrierung; manuell oder über ETS-Objekt
3 ) Wöchentliche Frischluftzufuhr
4 ) Lüftungsstrategie:
Erster CO -Schwellwert ≤ 800 ppm
2
Die Toleranzgrenzen sind gültig bei einer typischen und stabilen
Raumtemperatur.
Die Montage auf eine luftdichte Unterputzdose wird empfohlen.
Schritt 3:
Eingänge 1-5, GND
KNX
!
1
2 Zum Lösen der
3
Verkabelung
4
5
Aussparung der
Push-In Klemme
drücken!
Einlerntaste:
Bitte in diesem Bereich auf die
Platine drücken!
BA TS3x10 GS3x10 GS4xx0 knx Hardware HM; de, en -24093- 2022.09V04
Schritt 4:
in die
