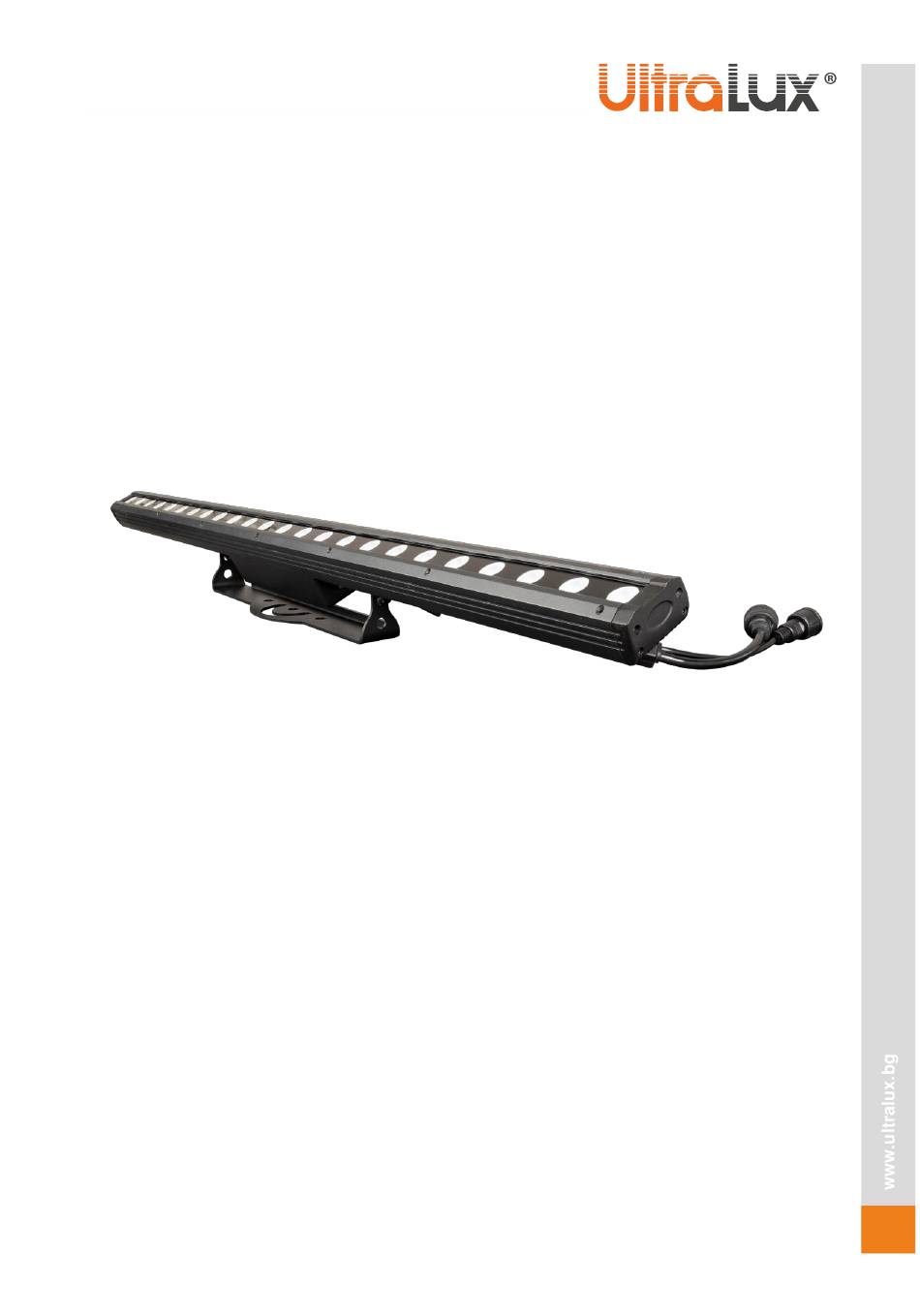

- Page 1 RGBW светодиодно линейно тяло с DMX управление и вграден контролер STXC22080 Моля, прочетете внимателно преди употреба...
-
Page 2: Техническа Информация
РАЗМЕРИ ОПИСАНИЕ STXC22080 е RGBW светодиодно линейно тяло е дължина 1000 mm. Благодарение на своите 24 светодиодни чипа може да освети стена с широчина до 5м. Оптичната система представлява специално разработена оптика която осигурява добро преливане на цветовете. Корпусът е изработен от алуминиева... - Page 3 1. Натиснете „ENTER“, а след това „UP“ или „DOWN“, докато се появи CHANNELS MODE. 2. Натиснете „ENTER“, ще се появи надпис,“Channel [xx]”, “X” представлява DMX канал (DMX Channel). Броят на каналите може да се промени по желание (4, 6, 9 или 14), чрез натискане на бутони „UP“...
- Page 4 • Max temp – В това меню се настройва максималната работна температура на осветителя. Когато работната температура надвиши зададената максимална стойност цветът на надписа в горния десен ъгъл на дисплея „Temp xx“ ще се промени от бял в жълт. Междувременно осветителят ще регулира...
- Page 5 РЕЖИМ DMX DMX 4 канала Канал Стойност Функция 0-255 Димер на червената светлина от 0%-100% 0-255 Димер на зелената светлина от 0%-100% 0-255 Димер на синята светлина от 0%-100% 0-255 Димер на бялата светлина 0%-100% DMX 6 канала Канал Стойност Функция...
- Page 6 DMX 14канала Канал Стойност Функция 0-255 Master димер 0-255 Главен микро димер 0-255 Настройка червен димер от ниско към високо 0-255 Микро димер червен 0-255 Настройка зелен димер от ниско към високо 0-255 Микро димер зелен Настройка син димер от ниско към високо 0-255 Микро...
-
Page 7: Схема На Свързване
СВЪРЗВАНЕ НА ЗАХРАНВАЩИТЕ ПРОВОДНИЦИ Свързването се извършва посредством XLR конектор в единия край и XLR конектор в другия край. • Внимание: Не свързвайте заземлението на мрежата със заземлението от управлението на тялото. Това може да доведе до неадекватна работа на осветителя. Проверете поляритета на проводниците. -
Page 8: Built-In Controller
USER MANUAL RGBW DMX LED LINEAR FIXTURE WITH BUILT-IN CONTROLLER STXC22080 Please, read carefully before operating the floodlight! -
Page 9: Technical Information

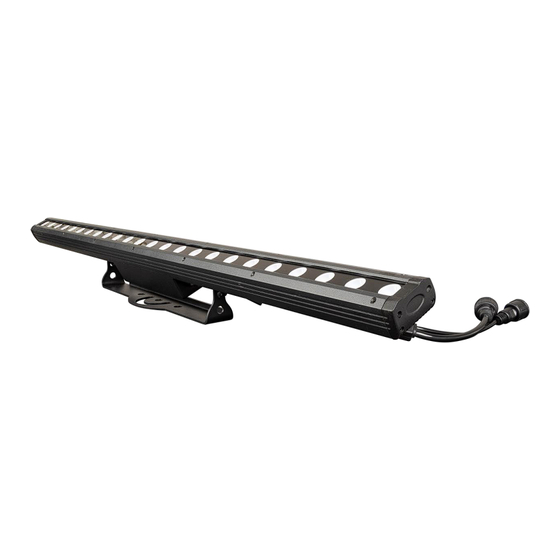

MECHANICAL SPECIFICATION DESCRIPTION The RGBW LED linear fixture is 1000 mm long and thanks to its 24pcs LED chips can illuminate a wall up to 5m wide. The optical system is a specially designed to provide good color transfusion. The housing is made of aluminum casting making the body dust and waterproof with a degree of protection IP65. -
Page 10: Programme Menu
PROGRAMME MENU ➢ DMX ADDRESS - In this menu, you can connect several pieces of lights with DMX cable and control them with control console. 1. Press “ENTER” button and then UP or DOWN button until “DMX ADDRESS” is showed. 2. - Page 11 2. Press “ENTER” button, and there will be two options. Then, press ENTER to select the option and press UP or DOWN button to select the value you desire as follow: • DMX HOLD – You can keep the DMX mode; •...
-
Page 12: Dmx Mode
DMX MODE DMX 4 channel channel value function 0-255 Adjust red LEDs Dimmer from low to high 0-255 Adjust green LEDs Dimmer from low to high 0-255 Adjust blue LEDs Dimmer from low to high 0-255 Adjust white LEDs Dimmer from low to high DMX 6 channel channel value... - Page 13 DMX 14 channel channel value function 0-255 = Off 1 - 255 = Master dimmer 0-255 Mater micro dimmer 0-255 Adjust red LEDs Dimmer from low to high 0-255 Micro Red dimmer 0-255 Adjust green LEDs Dimmer from low to high 0-255 Micro Green dimmer Adjust blue LEDs Dimmer from low to high...
- Page 14 CONNECTION CABLE CONNCTION The connection is via an XLR connector at one end and an XLR connector at the other end. CAUTION: allow contact between the grid ground wire fixture’s chassis ground. Grounding the ground can cause a ground loop, and your fixture may perform erratically. Test cables with an ohm meter to verify positive pole and to make sure the pins are not grounded or shorted to the shield or each other.
