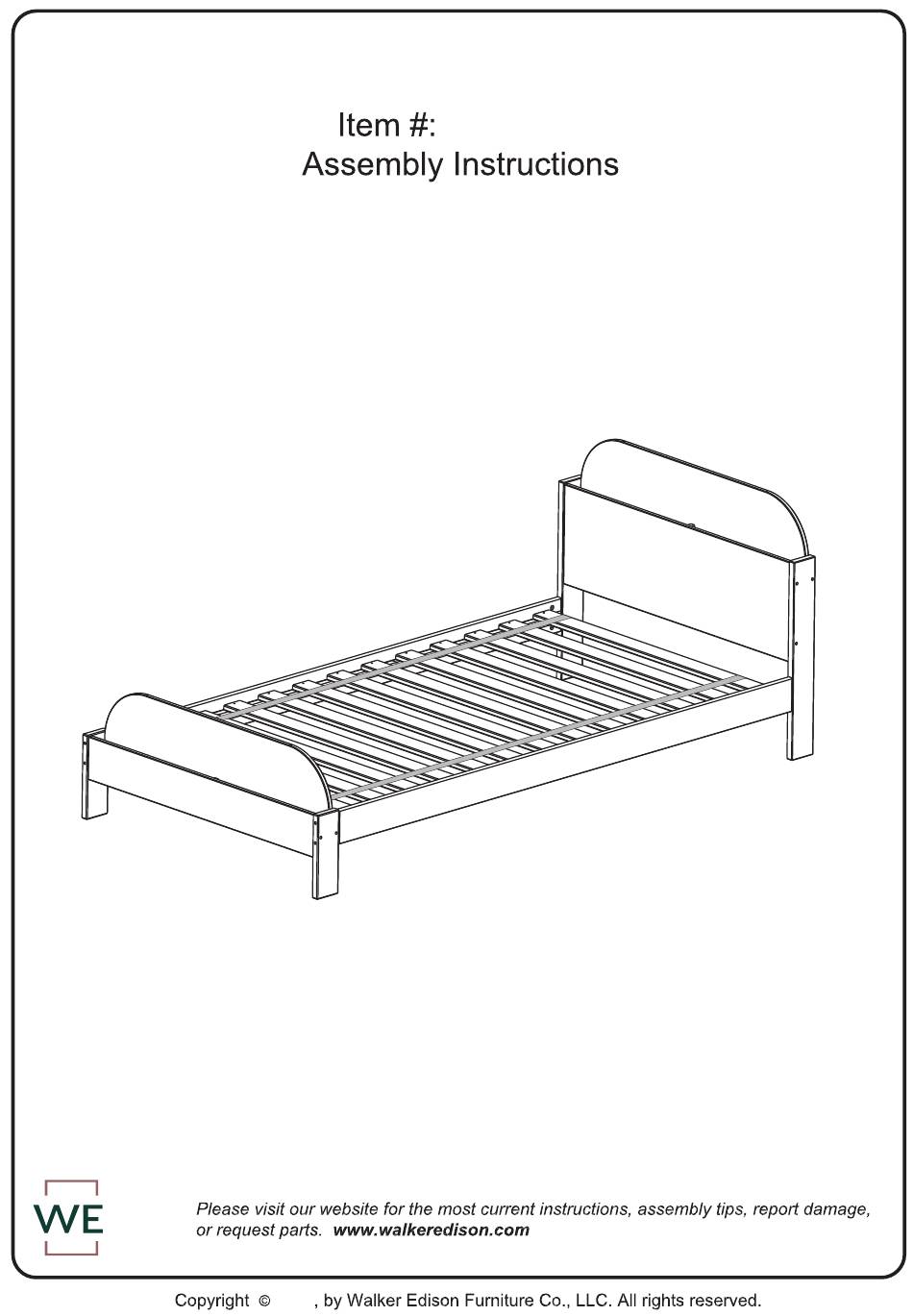

Instructions de montage
Pour consulter nos plus récentes instructions d' asseme b,la cg ommander des pièces de
remplacement, des píèces perdues ou endommagées, ou po u u tra tu o tre problème relié au service
à la clientèle, visitez notre Site internet www.walker o e n d .i c som.
2018
BTNAP
Article N° : BTNAP
Revised 06/2023
V-4
Révisé en 06/2023
P.1
Advertisement
Related Manuals for We BTNAP
Summary of Contents for We BTNAP
- Page 1 BTNAP Article N° : BTNAP Instructions de montage Pour consulter nos plus récentes instructions d’ asseme b,la cg ommander des pièces de remplacement, des píèces perdues ou endommagées, ou po u u tra tu o tre problème relié au service à...
- Page 2 Part# Description 01 pcs Back left leg Front right leg 01 pcs Back left leg 01 pcs Front right leg 01 pcs Panel headboard/footboard 0 pcs Rail 0 pcs Rail 0 pcs Panel headboard 0 pcs Panel footboard 0 pcs Slats 0 pcs Bottom side rail...
- Page 3 08 pcs Ø1/4" x 140 Bolt 10 pcs Ø7.0 x 60 Bolt 08 pcs Ø1/4" Barrel Nut 04 pcs Ø10 x 50 Wood dowel 42 pcs Ø8.0 x 30 Wood dowel 06 pcs Ø4.0 x 35 Screw 10 pcs Ø4.0 x 35 Screw flang 06 pcs Ø4.0 x 25...
- Page 4 Step 1 Étape 1 F F F F Insert wood dowels (D) into side rails (20,21). Insert wood dowels (F) into panel (5,6,7,8,9). 10x50 Insérez les chevilles en bois (D) dans les garde-corps (10,11). Insérez les chevilles en bois (F) dans le panneau (5,6,7,8,9). 8.0x30...
- Page 5 Step 2 Étape 2 Attach rail (6,7) to panels (8,9) using (I) screws. Then attach panel (5) to rail (6,7) using (H) screws. Fixez les panneaux (5) aux panneaux (8.9) sur les lattes (6.7) à l'aide des vis (H) et (I). 4.0x35 4.0x25...
- Page 6 Step 3 Étape 3 Attach the legs (1,2,3,4) and niche using screws (B) and an Allen key (M). Fixez les pieds (1, 2, 3, 4) et la niche à l'aide des vis (B) et une clé Allen (M). Ø7.0 x 60...
- Page 7 Step 4 Étape 4 Insert the plastic feet (J) into the legs (1,2,3,4). Use the cardboard box to protect the headboard and footboard. Insérez les pieds en plastique (J) dans les pieds (1, 2, 3, 4). Utilisez la boîte en carton pour protéger letête de lit et pied de lit. Plastic feet...
- Page 8 Step 5 Étape 5 Insert the cylindrical nuts (C) on the side rails (20,21) and using screws (A) and Allen key (M). Insérer les écrous cylindriques (C) sur les côtés (10,11) et en utilisant les vis (A) et la clé Allen (M). Ø1/4"...
- Page 9 Step 6 Étape 6 2” Ø4.0 x 35 Position the slats (19) on the sides 2 "away from the legs (1,2,3,4) and secure with the screw (G). Positionner les lattes (19) sur les côtés à 2 "des pieds (1, 2, 3, 4) et fixer avec la vis (G). 2 5 0 lb s...
