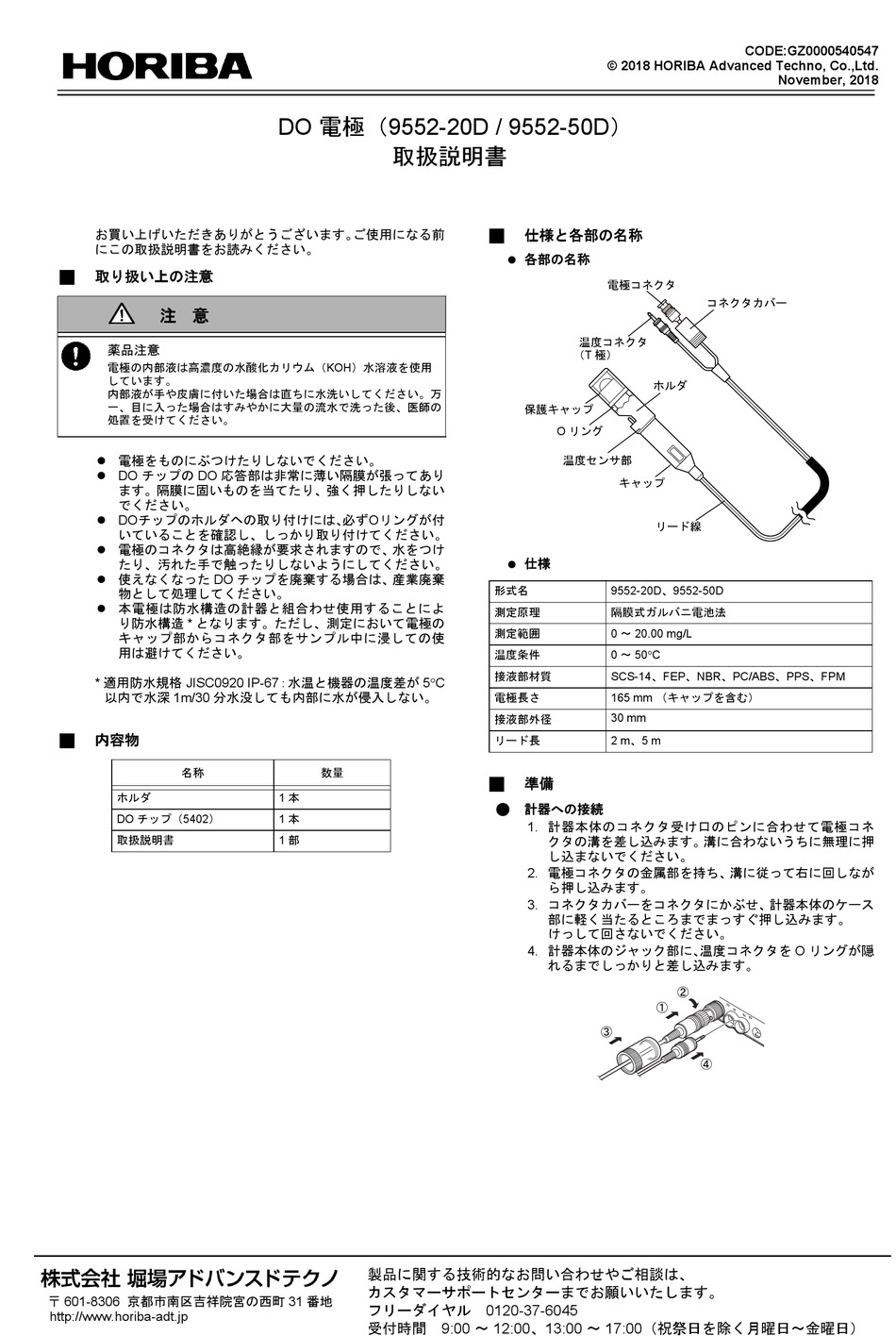

horiba 9552-20D Instruction Manual

お買い上げいただきありがとうございます。 ご使用になる前
にこの取扱説明書をお読みください。
取り扱い上の注意

注 意
薬品注意
電極の内部液は高濃度の水酸化カリウム（KOH）水溶液を使用
しています。
内部液が手や皮膚に付いた場合は直ちに水洗いしてください。万
一、目に入った場合はすみやかに大量の流水で洗った後、医師の
処置を受けてください。
 電極をものにぶつけたりしないでください。
 DO チップの DO 応答部は非常に薄い隔膜が張ってあり
ます。隔膜に固いものを当てたり、強く押したりしない
でください。
 DOチップのホルダヘの取り付けには、 必ずOリングが付
いていることを確認し、しっかり取り付けてください。
 電極のコネクタは高絶縁が要求されますので、水をつけ
たり、汚れた手で触ったりしないようにしてください。
 使えなくなった DO チップを廃棄する場合は、産業廃棄
物として処理してください。
 本電極は防水構造の計器と組合わせ使用することによ
り防水構造 * となります。ただし、測定において電極の
キャップ部からコネクタ部をサンプル中に浸しての使
用は避けてください。
* 適用防水規格 JISC0920 IP-67：水温と機器の温度差が 5°C
以内で水深 1m/30 分水没しても内部に水が侵入しない。
 内容物
名称
ホルダ
DO チップ（5402）
取扱説明書
〒 601-8306 京都市南区吉祥院宮の西町 31 番地
http://www.horiba-adt.jp
DO 電極（9552-20D / 9552-50D）
取扱説明書
数量
1 本
1 本
1 部
製品に関する技術的なお問い合わせやご相談は、
カスタマーサポートセンターまでお願いいたします。
フリーダイヤル 0120-37-6045
受付時間 9:00 ～ 12:00、13:00 ～ 17:00（祝祭日を除く月曜日～金曜日）
© 2018 HORIBA Advanced Techno, Co.,Ltd.
仕様と各部の名称

 各部の名称
電極コネクタ
温度コネクタ
（T 極）
ホルダ
保護キャップ
O リング
温度センサ部
キャップ
リード線
 仕様
9552-20D、9552-50D
形式名
測定原理 隔膜式ガルバニ電池法
0 ～ 20.00 mg/L
測定範囲
0 ～ 50°C
温度条件
接液部材質 SCS-14、FEP、NBR、PC/ABS、PPS、FPM
電極長さ 165 mm （キャップを含む）
30 mm
接液部外径
リード長 2 m、5 m
準備

計器への接続

1. 計器本体のコネクタ受け口のピンに合わせて電極コネ
クタの溝を差し込みます。溝に合わないうちに無理に押
し込まないでください。
2. 電極コネクタの金属部を持ち、溝に従って右に回しなが
ら押し込みます。
3. コネクタカバーをコネクタにかぶせ、計器本体のケース
部に軽く当たるところまでまっすぐ押し込みます。
けっして回さないでください。
4. 計器本体のジャック部に、 温度コネクタを O リングが隠
れるまでしっかりと差し込みます。
①
③
CODE:GZ0000540547
November, 2018
コネクタカバー
②
④
