Auta 700305 Installation

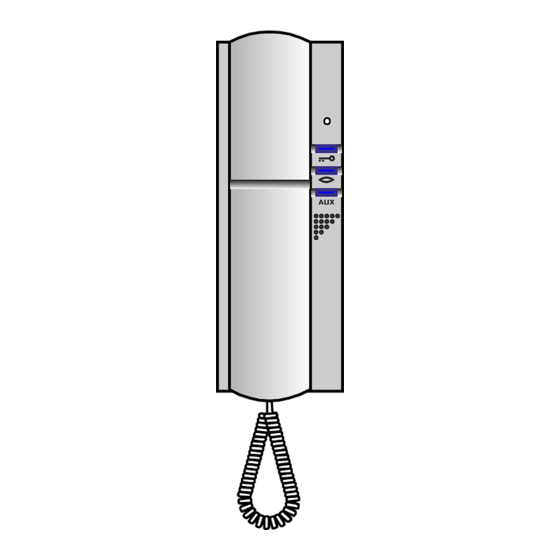

TELEFONO COMPACT ANALÓGICO-ANALOGICAL COMPACT PHONE
SECCIONES DE HILOS
WIRING SECTIONS
+ , 3 , 7 , 10, 12
, 12Vac
ABREPUERTAS
DOOR OPENER
12Vac - 0.8A
230Vac
P : Común de Pulsadores
E
LL/n
LL/1
P
ELECTRÓNICO - ELECTRONIC REF: 700305
INSTALACIÓN CON LLAMADA ELECTRÓNICA - ELECTRONIC CALL INSTALLATION
HASTA/UP TO HASTA/UP TO
100 200
m. m.
0.5 1
²
²
mm mm
1
²
mm
T N
Vo
: LLAMADA ELECTRÓNICA/ ELECTRONIC CALL
E
POL. IND. EL OLIVERAL - CALLE C RIBARROJA DEL TURIA (VALENCIA)
TFNO. +34 96 164 30 20 - FAX. +34 96 166 52 86
E-MAIL: AUTA@AUTA.ES HTTP://WWW.AUTA.ES
COMUNES
COMMON WIRES
C R P 10 7 3 - +
P
Z E
POT 3
10 4
LL/n
LL/1
CONECTAR AL BORNE LIBRE DEL
PULSADOR CORRESPONDIENTE.
CONNECT TO THE TERMINAL
FREE OF THE CORRESPONDING
PUSH-BUTTON.
Si los teléfonos se acoplan al
colgar, abrir la tapa del módulo
de fonía y regular
adecuadamente POT 3.
If the telephones get audio
feedback when hanging up,
open de audio module cover
and adjust POT 3 properly.
TF COMPACT
ANALOGICO
ELECTRONICO
AUX
3 12 7 AUX
PULSADOR AUXILIAR
ABREPUERTAS
AUXILIARY
PUSH-BUTTON
Hi/270
04/18
