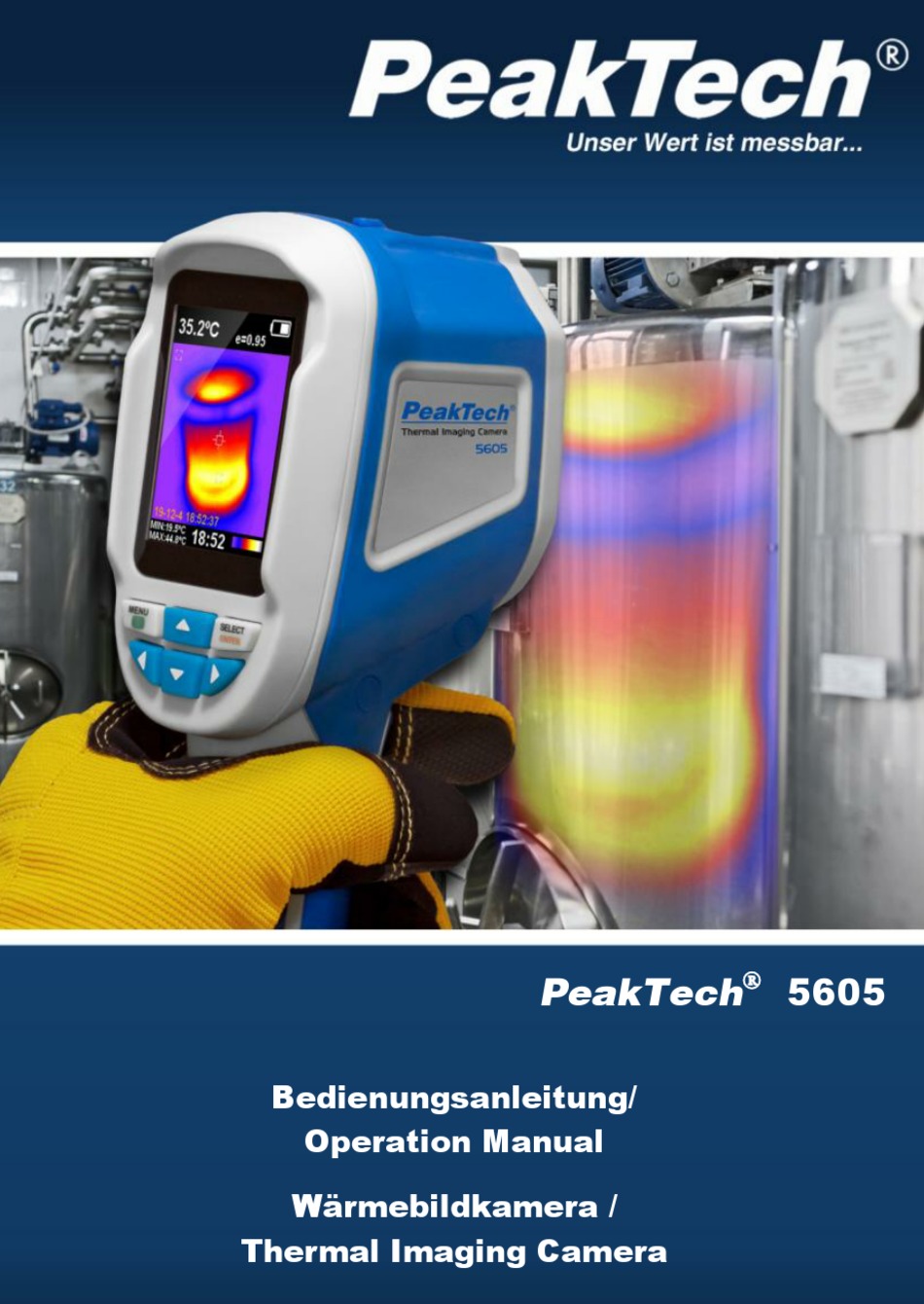

- Page 1 5605 PeakTech Bedienungsanleitung/ Operation Manual Wärmebildkamera / Thermal Imaging Camera...
- Page 2 1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und zur CE-Konformität (CE- Zeichen) 2014/32/EU. Schäden, die durch Nichtbeachtung nachfolgender Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben Starke Erschütterungen des Gerätes vermeiden...
- Page 3 2. Einführung Diese preiswerte Infrarot-Wärmebildkamera ist für die Fehlersuche an elektrischen und mechanischen Anlagen und Systemen geeignet. Die handliche Größe und intuitive Bedienung in Kombination technischen Möglichkeiten einer Wärmebildkamera lassen Anwender Service- Entwicklungsbereich jedes potentielle Wärmeproblem schnell und genau erkennen. Durch die integrierte Fotokamera können die Wärmebilder mit Zeit und Datum auf einer SD-Karte abgespeichert und somit problemlos dokumentiert werden.
- Page 4 3. Bedienelemente Micro-SD-Kartenslot Infrarot-Sensor LCD-TFT Anzeige Kamera Gerät einschalten / Menü-Taste Batteriefach Bilderfassungstaste SELECT / ENTER – Gewinde für Stativ Taste...
- Page 5 3.1. Gerätebeschreibung Drücken Sie " " Taste für 2 Sekunden und das Gerät wird eingeschaltet. Drücken Sie " ", um in den Modus zur Einstellung der Grundfunktionen zu gelangen. Es werden 9 Optionen auf dem Bildschirm dargestellt. Drücken Sie "▲" oder "▼" Taste, um durch das Menü zu blättern. Die gelbe Umrandung zeigt, welche Funktion gerade ausgewählt ist.
- Page 6 3.2. Hauptmenü Drücken Sie die „ „ – Taste und halten Sie diese für 2 Sekunden gedrückt, um das Gerät einzuschalten. Nach dem Einschalten erscheint das Hauptmenü mit verschiedenen Untermenüs. Durch Betätigen der ▲ und ▼Taste können Sie einen Menüpunkt wählen, welcher bei Auswahl gelb umrahmt dargestellt wird.
- Page 7 4. Messbetrieb Die gemessene Temperatur in der Mitte der Anzeige wird in der oberen linken Ecke des Bildschirms angezeigt. Die Einstellung des Strahlungskoeffizienten (Emissionsfaktor) wird in der rechten oberen Ecke des Bildschirms angezeigt. Bewegen Sie das Gerät, bis die Wärmequelle oder Kältebrücke mit der Mitte des Bildschirms übereinstimmt.
- Page 8 4.4. Farbpalette Im Menü " " kann die künstliche Farbe des Infrarot-Bildes geändert werden, welche auf dem Bildschirm angezeigt oder erfasst wird. Eine Reihe von Farbpaletten steht für die Nutzung zur Verfügung. Einige Farbpaletten sind für die Nutzung in speziellen Umgebungen sehr sinnvoll, so dass diese bei Bedarf eingestellt werden sollten.
- Page 9 4.5. Temperatur des reflektierenden Hintergrundes Die Hintergrundtemperatur kann zwischen 0°C und + 36°C eingestellt werden. Stellen Sie die Temperaturkompensation für den reflektierenden Hintergrund in dieser Option ein. Warme oder kalte Objekte können die Oberflächentemperatur und die Messgenauigkeit beeinflussen. Wenn der Strahlungskoeffizient der Oberfläche des gemessenen Objekts gering ist, kann dies die Messgenauigkeit beeinflussen.
- Page 10 4.8. Bildvermischung Verwenden Sie das ausgerichtete, sichtbare Bild und überlagern Sie es mit einem Infrarotbild. Diese Bildvermischung macht das Verständnis des Infrarotbildes einfacher. Das Gerät kann das sichtbare Bild von jedem Infrarotbild erfassen und die Temperaturverteilung des Zielbereiches genau anzeigen. Diese Funktion hilft, ein besseres Verständnis des Infrarotbildes zu vermitteln.
- Page 11 4.9. Zeiteinstellung 1. Im -Menü können Sie Datum und Uhrzeit einstellen. 2. Drücken Sie auf " ", um in den MENU-Modus zu gelangen. Drücken Sie die Tasten "▲" oder "▼", um das " " -Menü auswählen. Drücken Sie auf " ", um die Zeiteinstellung vorzunehmen.
- Page 12 4.11. Überprüfen des interner Speicher 1. Drücken Sie " " -Taste, um in den Menu-Modus zu gelangen. mit den Tasten "▲" oder "▼". 2. Wählen Sie 3. Drücken Sie die Taste " " , um die den Inhalt des Bildspeichers anzusehen. 4.
- Page 13 4.13. Emissionsfaktor Bei einer Infrarot-Temperaturmessung müssen die verschiedenen Oberflächenbeschaffenheiten beachtet werden, da diese einen Einfluss auf das Messergebnis haben. Der Emissionsfaktor beschreibt Charakteristik Rückstrahlfähigkeit eines Materials. Je matter und dunkler das Objekt ist, desto genauer wird die Messung. Eine Messung stark glänzenden, reflektierenden...
-
Page 14: Technische Daten
5. Technische Daten 6,0cm (2,4“) LCD-TFT Anzeige mit Anzeige einer Auflösung von 640 x 480 Pixeln Auflösung des 60 x 60 (3600 Pixel) Infrarotbildes Auflösung des sichtbaren 0,3 Megapixel Bildes Sichtfeld 20 x 20° Fokusabstand 0,5m (fest) Temperaturempfindlichkeit 0,3°C -20°C … +300°C Messbereich +/-2,0% oder +/-2°C Genauigkeit... -
Page 15: Wartung Des Gerätes
6. Wartung des Gerätes * Lagern oder betreiben Sie das Gerät bitte nicht an Orten, an denen das Gerät längere Zeit direktem Sonnenlicht ausgesetzt ist. * Das Gerät darf nur von qualifiziertem Fachpersonal geöffnet und repariert werden. 6.1. Einlegen der Speicherkarte ... - Page 16 6.2. Auswechseln der Batterie Dieses Gerät wird mit 4 x 1,5V AA (UM-3) Batterien betrieben. Bei ungenügender Batteriespannung kann die Genauigkeit der Messwerte nicht mehr garantiert werden. Ist die Batteriespannung nicht mehr ausreichend, wechseln Sie die Batterien baldmöglichst aus. Um die Batterien zu wechseln, gehen Sie wie beschrieben vor: 1.
- Page 17 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Page 18 Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten. Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher Genehmigung des Herausgebers gestattet. Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten.
- Page 19 1. Safety instructions This product complies with the requirements of the following European Community. Directives: 2014/30/EU (Electromagnetic Compatibility) and 2014/32/EU (CE-Sign). Damages resulting from failure to observe the following safety precautions are exempt from any legal claims whatever. Do not subject the equipment to direct sunlight, extreme temperatures, extreme humidity or dampness Do not operate the equipment near strong magnetic fields (motors, transformers etc.)
-
Page 20: General Specifications
2. General specifications This infrared thermal imaging camera is suitable for troubleshooting electrical and mechanical equipment and systems. The compact size and intuitive operation in combination with the technical possibilities of a thermal imaging camera let the users in the service and development area recognize any potential heat problem quickly and accurately. - Page 21 3. Controls Micro-SD-card slot Infrared-sensor LCD-TFT Display Photo camera Power On / Menu-Button Battery compartment Image capturing button SELECT / ENTER – Thread for connection to a Button tripod...
- Page 22 3.1 Product description Press „ “ key for 2 seconds and the instrument powers on. Press “ “ key to enter into the mode of the setting of basic functions. There are 9 options on the display screen. Press “▲“ or „▼“ key to scroll through the menu and select the yellow option box.
- Page 23 3.2. Main Menu Press the " " - button and hold it down for 2 seconds to turn the unit on. After switching on the device, the main menu with 10 different sub- menus appears. By pressing the ▲ and ▼ button you can select a menu item, which is shown in yellow framed in selection.
- Page 24 4. Measurement The measured temperature of the center of pixel is displayed in the upper left corner of display screen. The setting of radiation coefficient is also displayed in the upper right corner of display screen. Move the instrument until hot spot or cold spot coincides with the center of pixel.
-
Page 25: High Contrast
4.4. Color palette “ menu, the artificial color of the infrared image can be In the " changed, which is displayed or detected on the screen. A series of color palettes is available for use. Some color palettes are available for use in special environments, so that they can be adjusted if necessary. - Page 26 4.5. Temperature of reflective background The background temperature between 0 ° C and + 36 ° C can be set. Set the temperature compensation " " for reflective background in this option. About warm or cold objects the surface temperature and the measurement accuracy can influence.
- Page 27 4.8. Image mixing Use the aligned visible image and superimpose it with an infrared image. This image makes mixing easier understanding of the infrared image. The device can capture and display the temperature distribution of the target area exactly the visible image of each infrared image. This feature helps to provide a better understanding of the infrared image.
- Page 28 4.9. Time setting In “ “ menu, you can set the date and time. 1. Press " " to enter the menu mode. 2. Press the "▲" or "▼" buttons to select the " " menu. 3. Press " " to adjust the time setting. 4.
- Page 29 4.11. Check internal storage 1. Press " " button to enter the Menu mode. 2. Select “ “ with the buttons "▲" or "▼". “ to view the contents of the image memory. 3. Press " 4. Press "►" or "◄" to select the desired image. 5.
- Page 30 4.13. Emissivity For an infrared temperature measurement, the different surface conditions must be minded, as these have an influence on the measurement result. emission factor describes characteristics of the reflectivity of materials. The duller and darker the object is, the more accurate the measurement will be. A measurement of very shiny, reflective or transparent objects distorts the measurement result.
-
Page 31: Technical Specifications
5. Technical Specifications 6,0cm (2,4“) LCD-TFT display with Display a resolution of 640 x 480 Pixels Resolution of 60 x 60 (3600 Pixels) infrared image Resolution of 0,3 Megapixel visible image Fiel angle 20 x 20° Shortest focal distance 0,5 m (fixed) Thermal sensitivity 0,3°C Range of temperature... -
Page 32: General Maintenance
6. General Maintenance Do not store or operate the equipment in places where the device is exposed to direct Sunlight for a longer time. The device should be opened, repaired and serviced only by qualified personnel. 6.1. Inserting the memory card •... - Page 33 6.2. Replacing the battery This device is powered by 4 x 1.5V AA (UM-3) batteries. In case of insufficient battery voltage, the accuracy of the measured values cannot be guaranteed. If the battery voltage is no longer sufficient, replace the batteries as soon as possible.
- Page 34 7. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Return them to a local shop at no cost.
- Page 35 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2019/Po./Ehr.
- Page 36 PeakTech Prüf- und Messtechnik GmbH Gerstenstieg 4 DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
