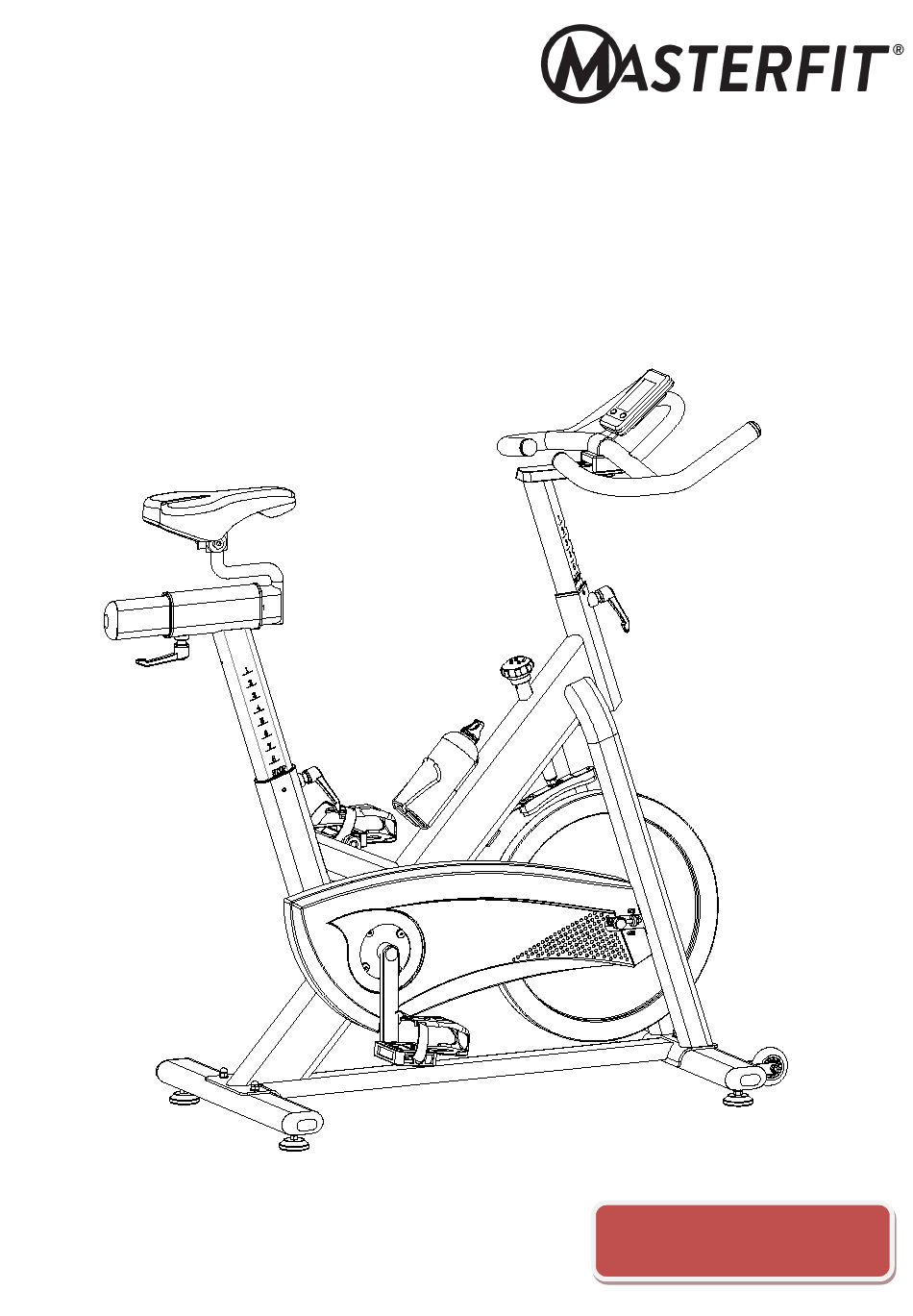

TP300 SP

Art.nr. 373735

Model NS-SP 125

Table of Contents

Need help?

Do you have a question about the TP300 SP and is the answer not in the manual?

Questions and answers

Summary of Contents for MasterFit TP300 SP

Page 1 TP300 SP Art.nr. 373735 Model NS-SP 125...
Page 2: Table Of Contents
INNHOLD / INNEHÅLL / CONTENTS Deletegning / Sprängskiss / Exploded veiw Deleliste / Dellista / Parts List Montering / Assembly Viktig informasjon Betjene computer Reklamasjonsvillkår Kontaktinformasjon Viktig information Använda datorn Reklamationsvillkor Kontaktinformation Important information Using the computer Warranty regulations Conatct information...
Page 3 DELETEGNING / SPRÄNGSKISS / EXPLODED DRAWING...
Page 4: Deleliste / Dellista / Parts List
DELELISTE / DELLISTA / PARTS LIST NAME QUANTITY PEDAL END CAP1 CARRIAGE BOLT REAR STABILIZER FLAT WASHER DOMED NUT BOTTLE PLASTIC SLEEVE 1 BOTTLE HOLDER VERTICAL SEAT POST END CAP 2 SEAT POST SEAT STOPPER FRONT STABILIZER MAIN FRAME HANDLEBAR POST HANDLE BAR L SHAPE KNOB FLAT WASHER...
Page 5 SCREW 2 SCREW 3 NAME QUANTITY OUTER CHAIN COVER LITTLE CHAIN COVER AXIS LONG FIXING TUBE SHORT FIXING TUBE INNER CHAIN COVER BELT BELT WHEEL WASHER 2 SPRING 1 SCREW ROD BOLT PU WHEEL FIXING TUBE FIXING NUT 2 BEARING 1 BEARING 2 FLYWHEEL FLYWHEEL SHAFT...
Page 6: Montering / Assembly
MONTERING / ASSEMBLY Pree-Assembly check list N0.15 N0.4 N0.12 N0.17 N0.13 N0.10 N0.18 N0.78 N0.16 PART NO. DESCRIPTION Q’TY Pedal ( L ) Pedal ( R ) Rear stabilizer Front stabilizer 10&12 Vertical seat post /w sliding seat Seat Main frame Handlebar post Handlebar Computer...
Page 7 STEP 1 Attach the Front Stabilizer (15) to the Main Frame (16) using two sets of Ø8 Flat Washers (5), M8 Domed Nut (6) and M8*52 Carriage bolt (3). Attach the Rear Stabilizer (4) to the Main Frame (16) using two sets of Ø8 Flat Washers (5), M8 Domed Nut (6) and M8*52 Carriage bolt (3).
Page 8 STEP 3 Slide the Handlebar Post (17) into the handlebar post housing on the main frame (16). You will have to slacken the knurled section of the L Shape Knob (19) and pull the knob back and then select the desired height. Release the knob and retighten the knurled portion.
Page 9 STEP 4 The pedals (1L & 1R) are marked "L" and "R" - Left and Right. Connect them to their appropriate crank arms on the main frame (16). The right crank arm is on the right- hand side of the cycle as you sit on it. Note that the right pedal should be threaded on clockwise and the left pedal anti-clockwise.
Page 10: Viktig Informasjon
VIKTIG INFORMASJON Bruksområdet for dette treningsapparatet er hjemmetrening. Sykkelen skal kun brukes som beskrevet i denne bruksanvisningen. Eieren av sykkelen er ansvarlig for at alle brukere er kjent med disse sikkerhetsreglene. Under montering; sørg for at alle skruer og muttere sitter på rett plass og at de entrer skikkelig, før du begynner å...
Page 11: Betjene Computer
BETJENE COMPUTER Knapper: MODE/ For å bekrefte. RESET Trykk og hold I 2 sekunder for å resette computer. For å stille inn TIME, DISTANCE, CALORIES, PULSE. Hold inne knappen for å øke verdiene raskere. Funksjon： SCAN: Viser alle funksjonene TIME→DISTANCE→CALORIES→ PULSE→ RPM/SPEED. RPM: Indikasjon på...
Page 12 Fremgangsmåte: 1. Bruk et CR2032 3V batteri og legg inn i luken bak på computer. Så vil skjermen vise “Drawing A”, samtidig som den lager en pipelyd. Deretter vil computer vise hovedmenyen “Drawing B”. 2. Få tilgang til å sette forhåndsverdier til TIME/DISTANCE/CALORIES/PULSE ved å bla deg gjennom menyen.
Page 13 RETNINGSLINJER FOR REKLAMASJONSBEHANDLING Reklamasjonsbestemmelsene omhandler produkter brukt til hjemmetrening. For bedriftsmarkedet finnes egen oversikt over garantibestemmelser for semi-proff utstyr. Komponentene som trimutstyr er satt sammen av er i hovedsak delt inn i tre hovedgrupper; Slitedeler, Andre utskiftbare komponenter og Konstruksjon/rammeverk. Med Slitedeler menes deler som man ved normal bruk vil måtte påregne og bytte ut med jevne mellomrom.
Page 14 VIKTIG VEDRØRENDE SERVICE Om det skulle oppstå problemer av noe slag, ber vi dere kontakte Mylna servicesenter. Her sitter det konsulenter med spesiell kompetanse til å hjelpe deg med spørsmål rundt produktet, montering eller feil og mangler. Du kan også se på hjemmesiden www.mylnasport.no/service. Her vil det ligge mye nyttig informasjon rundt produktene.
Page 15: Viktig Information
VIKTIG INFORMATION Användningsområdet för detta träningsredskap är hemmaträning. Träningsredskapet får endast användas enligt beskrivningen i denna bruksanvisning. Träningsredskapets ägare ansvarar för att alla användare har satt sig in i dessa säkerhetsföreskrifter. Vid montering: se till att alla skruvar och muttrar sitter på rätt plats och att de är ordentligt införda innan du börjar spänna dem.
Page 16: Använda Datorn
ANVÄNDA DATORN Knappar: MODE/ För att bekräfta. RESET Håll intryckt i två sekunder för att starta om datorn. För att ställa in TIME, DISTANCE, CALORIES, PULSE. Håll in knappen för att öka värdet snabbare. Funktion: SCAN: Visar alla funktionerna TIME→DISTANCE→CALORIES→ PULSE→ RPM/SPEED.
Page 17 Utvecklingsmätning: 1. Ta ett CR2032 3 V-batteri och sätt in i facket på datorn baksida. Skärmen visar ”Drawing A” samtidig som en ljudsignal hörs. Sedan visar datorn huvudmenyn ”Drawing B”. 2. Ställ inte förhandsvärden för TIME/DISTANCE/CALORIES/PULSE genom att bläddra igenom menyn.
Page 18: Reklamationsvillkor
REKLAMATIONSVILLKOR Reklamationsvillkoren omfattar produkter som endast användts till hemmaträning För företagsmarknaden gäller egna villkor. Villkoren omfattar slitdelar, andra utbytbara komponenter och konstruktion/ramverk. Med slitdelar avses delar som man vid normal användning måste räkna med att byta ut med jämna mellanrum. Härunder inräknas delar som bromsklossar, linhjul, vajrar, justeringsskruvar, kullager, gummiband, fjädrar och liknande.
Page 19 VIKTIGT BETRÄFFANDE SERVICE Om det skulle uppstå problem av något slag, ber vi dig kontakta Mylna’s servicecenter. Här sitter det konsulter med speciell kompetens för att hjälpa dig med frågor som rör produkten, montering eller fel och brister. Du kan även gå till hemsidan www.mylnasport.se/service. Här kommer det att finnas mycket information om produkterna.
Page 20 IMPORTANT INFO The area of use for this fitness equipment is home exercise. The exercise machine should only be operated as described in this manual. The owner of the equipment is responsible that all users of the exercise machine are familiar with the contents of these precautions.
Page 21: Using The Computer
USING THE COMPUTER BUTTONS: MODE/ To confirm all settings. RESET Press this button and hold for 2 seconds to reset all function figures. To set up the value of TIME, DISTANCE, CALORIES, PULSE. You can hold the button to increase the value fast. FUNCTIONS：...
Page 22 OPERATION PROCEDURE: 1. Install 1 piece of CR2032 3V battery, then the screen will display “Drawing A” and have “Bip” sound at the same time. Then the computer will display main menu “Drawing B”. 2. Get access to the set-up mode of TIME/DISTANCE/CALORIES/PULSE. When you are in each setup mode, for example in the time set-up mode, time value is blinking, you can press “SET”...
Page 23: Warranty Regulations
WARRANTY REGULATIONS The warranty regulations apply for products that are used for home exercise. For the corporate market, there are specially adapted products and separate warranty regulations apply. Exercise equipment consist mainly of three component categories; Wearing parts, Other replaceable labour parts, and Frame / Structure. By Wearing parts is implied parts that will eventually be worn down through normal use, and thereby need to be replaced regularly.
Page 24 IMPORTANT REGARDING SERVICE Should you experience problems of any kind with the product, please contact Mylna’s service centre. Here you will meet advisors especially trained to assist you, regarding the product, assembly or flaws, defects and shortcomings. Please feel free to visit our web-site www.mylnasport.no/service. Here you will also find useful information regarding our products.
