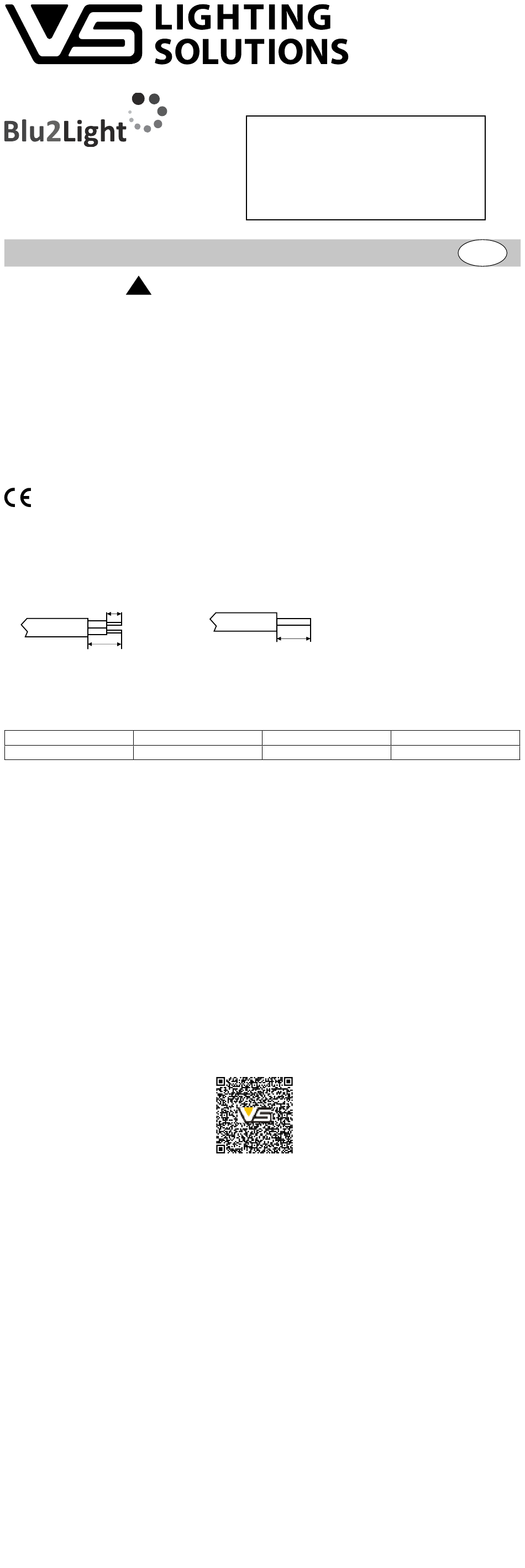

VS LIGHTING SOLUTIONS Blu2Light Connect T-ME Quick Start Manual

Connect T-ME
Ref. No.: 187295
608290-00V1
DEUTSCH
Sicherheitshinweise
Die Blu2Light-Produkte dürfen nur von autorisiertem Fachpersonal installiert und in Betrieb genommen
werden. Lesen Sie vor der Installation und Inbetriebnahme des Systems diese Anleitung sorgfältig durch.
Nur so ist eine sichere und korrekte Handhabung gewährleistet. Bewahren Sie diese Anleitung auf,
damit sie gegebenenfalls zu einem späteren Zeitpunkt verfügbar ist. Alle Arbeiten an den Geräten nur
in spannungsfreiem Zustand durchführen. Die geltenden Sicherheits- und Unfallverhütungsvorschriften
sind einzuhalten. Unsachgemäßes Öffnen der Produkte ist nicht zulässig, es besteht Lebensgefahr durch
elektrische Spannung. Reparaturen dürfen nur vom Hersteller durchgeführt werden. Der Anschluss von
Fremdspannung an die DALI-Steuerleitung, z. B. 230 V-Netzspannung, führt zur Zerstörung der Produkte.
Bluetooth wireless technology
®
Die Bluetooth -Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. Und jegliche
®
Verwendung solcher Marken durch Vossloh-Schwabe erfolgt unter Lizenz. Andere Marken und
Handelsnamen sind die ihrer jeweiligen Besitzer.
Die Vossloh-Schwabe Deutschland GmbH bestätigt hiermit, dass der Funkanlagentyp dieser Produkte
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar: www.vossloh-schwabe.com
Anschluss
• Anschlussdrähte vorbereitet (40cm)
max. 17,5 mm
Der DALI-Bus ist standardmäßig nicht in SELV ausgeführt. Leitungen müssen netzspannungsfest sein.
Das gemeinsame Führen der DALI-Busleitung mit der Netzleitung in einem Kabel ist erlaubt bis
maximal 100 m, z. B. mit NYM 5x1,5 mm². Achten Sie bitte bei der Installation auf die Einhaltung der
Maximallänge für den DALI-Bus:
2,5/1,5 mm²
300 m (6,2 Ω max.)
Stromversorgung
Diese Produkte enthalten keine eigene Stromversorgung und werden über den DALI-Bus mit Strom
versorgt. Passende VS-Stromversorgungen und entsprechende Treiber entnehmen Sie bitte unserer
Systemübersicht.
Überspannungsschutz der DALI-Schnittstelle
Ein Anschließen höherer Spannungen als DALI-Spannung führt zur Zerstörung der Produkte. Ein Betrieb
mit 24 V / 110 V / 230 V ist generell unzulässig!
Montage
Die Leitungen zuerst durch den O-Ring und dann durch das vorgebohrte Loch (Ø 40 mm) von außen
durchführen. Dann von innen die beiliegende Mutter aufsetzen und festschrauben. Im Anschluss die
vorkonfektionierten Kabel anschließen.
Einrichtung und Bedienung
• Die Blu2Light-Geräte werden mit der LiNA Connect-App konfiguriert und können über die LiNA Touch
App bedient werden.
• Für die exakte Vorgehensweise bei der Konfiguration der Geräte bitte die Anleitung in der Blu2Light-
App bzw. in der entsprechenden Dokumentation beachten.
• Für die Einrichtung ist ein Apple iPad erforderlich, dieses ist nicht im Lieferumfang enthalten.
• Informationen zu den aktuell verwendbaren iOS und Android Betriebssystemen entnehmen Sie der
LiNA Connect/ LiNA Touch Anleitung:
Wichtiger Hinweis:
Bitte beachten sie vor der Montage ebenfalls das mitgeltende Gerätedatenblatt sowie das Blu2Light
Systemdatenblatt. Stellen sie sicher, dass sich das Bluetooth Funksignal entsprechend den Vorgaben frei
verbreiten kann. Zudem sind die Funktionalen Gruppen beim TME, auf eine begrenzt.
Technische Daten
Connect T-ME
Kommunikation:
Frequenzbereich:
Ausgangsleistung:
Stromversorgung:
Stromaufnahme:
Schutzart:
Schutzklasse:
Abmessung (ØxH):
Gehäuse:
Gewicht:
!
8,5–9,5 mm
1 mm²
180 m (6,2 Ω max.)
Best.-Nr.: 187295
Blu2Light-Mesh-Netzwerk
2402–2480 MHz
< 10 mW EIRP
erfolgt via DALI-Bus
max. 0,24 W (max. 15 mA bei 16 V)
IP65
II
55x27mm
Makrolon, grau RAL 7023
50 g
QR-Code
8,5–9,5 mm
0,75 mm²
130 m (6,2 Ω max.)
DE
0,5 mm²
80 m (6,2 Ω max.)
