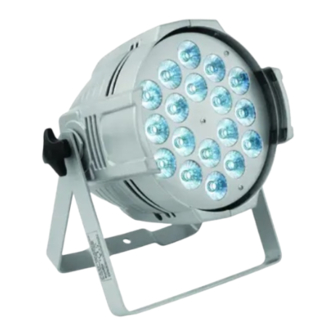

EuroLite LED ML-56 QCL RGBW 18x10W FLOOR User Manual
  1. Manuals
  2. Brands
  3. EuroLite Manuals
  4. Lighting Equipment
  5. LED ML-56 QCL RGBW 18x10W FLOOR
  6. User manual

EuroLite LED ML-56 QCL RGBW 18x10W FLOOR User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
USER MANUAL
LED ML-56 QCL RGBW
18x10W FLOOR
Für weiteren Gebrauch aufbewahren!
©
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED ML-56 QCL RGBW 18x10W FLOOR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite LED ML-56 QCL RGBW 18x10W FLOOR

Summary of Contents for EuroLite LED ML-56 QCL RGBW 18x10W FLOOR

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED ML-56 QCL RGBW 18x10W FLOOR Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51913675, 51913676 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 00086398.DOC, Version 1.1...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED ML-56 QCL RGBW 18x10W Floor Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Page 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.

  • Page 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Features Profi-QCL-Floorspot  Bedienbar im Standalone-Modus oder über DMX  DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt 8 Kanäle)  4 oder 8 DMX-Kanäle wählbar für verschiedene Anwendungsmöglichkeiten  Musiksteuerung über eingebautes Mikrofon  Komfortable Adressierung und Einstellung über Steuereinheit mit vier Bedientasten und LED-Display ...

  • Page 7: Installation

    INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Page 8: Anschluss Ans Netz

    Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw.

  • Page 9: Dmx512-Ansteuerung

    DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen.

  • Page 10: Bedienung

    W255 Einstellung der weißen LEDs STANDALONE-MODUS Der LED ML-56 QCL RGBW 18x10W Floor Spot lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED ML-56 QCL RGBW 18x10W Floor Spot vom Controller Einstellung des Farbenwechselprogramms Drücken Sie die MODE Taste um das Farbwechselprogramm zu wählen. Wenn das Display CC50 anzeigt, können Sie das Farbwechselprogramm einstellen.

  • Page 11: Dmx Modus

    Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED ML-56 QCL RGBW 18x10W Floor Spot korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.

  • Page 12: Auswählen Eines Dmx-Kanal-Modus Mit 4- Oder 8-Kanal-Belegung

    Auswählen eines DMX-Kanal-Modus mit 4- oder 8-Kanal-Belegung Das Gerät verfügt über 2 verschiedene DMX-Modi. Über das Control Board können Sie den DMX-Modus definieren. Einstellung des DMX-Modus Nachdem Sie gewünschte Adresse über die UP oder DOWN Tasten ausgewählt haben, drücken Sie nochmal die MODE Taste und das Display zeigt 8CH an.

  • Page 13: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.

  • Page 14: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED ML-56 QCL RGBW 18x10W Floor Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 16: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 17: Description

    DESCRIPTION Features Professional QCL floorspot  Operable in stand-alone mode or via DMX  DMX512 control possible via any commercial DMX controller (occupies 8 channels)  4 or 8 DMX channels selectable for numerous applications  Sound-control via built-in microphone ...
  • Page 18 The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.

  • Page 19: Connection With The Mains

    Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety bond which already held the strain of a crash or which is defective must not be used again.

  • Page 20: Master/Slave Operation

    Set the Master device to one of the stand-alone modes and set each Slave device to the same DMX address "001". OPERATION After you connected the spot to the mains, the EUROLITE LED ML-56 QCL RGBW 18x10W Floor Spot starts running. The Control Board lights up and you can choose the desired settings.

  • Page 21: Stand Alone Operation

    STAND ALONE OPERATION In the Stand Alone mode, the LED ML-56 QCL RGBW 18x10W Floor Spot can be used without controller. Disconnect the LED ML-56 QCL RGBW 18x10W Floor Spot from the controller. Setting the color change program Press the MODE button to select the color change program. When the display shows CC50, you can set the color change program.

  • Page 22: Addressing

    Please press the ENTER button to confirm and then the MODE button to attain the main menu. Controlling: After having addressed the LED ML-56 QCL RGBW 18x10W Floor Spot, you may now start operating it via your lighting controller. Choosing a DMX Channel Mode with 4 or 8 Channel Occupation The device has 2 DMX-modes.

  • Page 23: Cleaning And Maintenance

    Channel: Value: Function: 000 – 255 Green (0 – 100%) Channel: Value: Function: 000 – 255 Blue (0 – 100%) Channel: Value: Function: 000 – 255 White (0 – 100%) CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device.

  • Page 24: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 150 W DMX control channels: DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 70° C Min.distance from flammable surfaces: 0.50 m Min.distance to lighted object: 0.10 m...
