PB15
Sistema scorrevole per ante rientranti
Sliding system for pocket doors
Système coulissant pour portes escamotables
Drehschiebetürbeschlag für Möbelschranke
Sistema corredero para puertas escamoteables
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
MONTAGEANLEITUNGEN
INSTRUCCIONES DES ENSAMBLAJE
Advertisement
Related Manuals for cinetto PB15
Summary of Contents for cinetto PB15

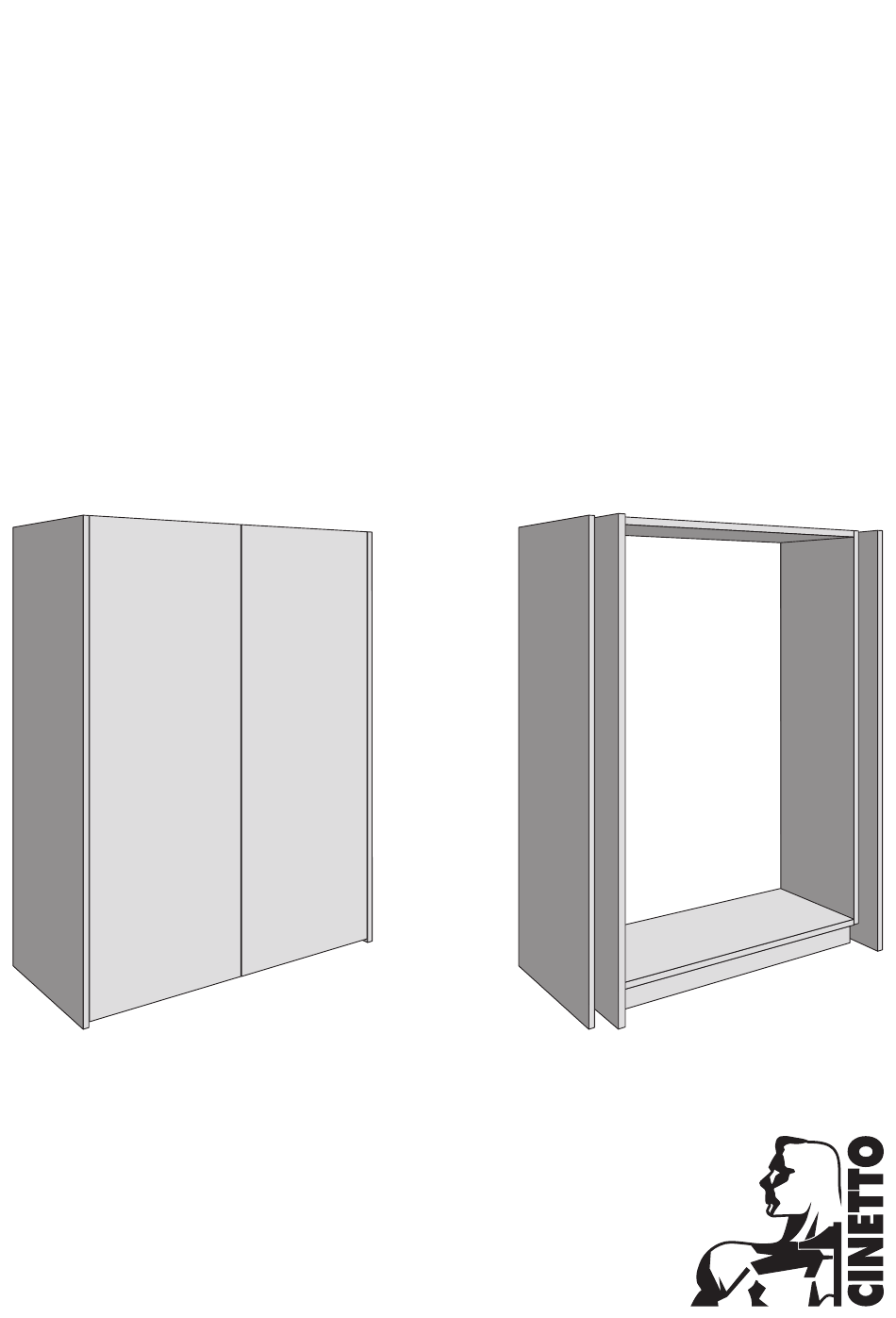

- Page 1 PB15 Sistema scorrevole per ante rientranti Sliding system for pocket doors Système coulissant pour portes escamotables Drehschiebetürbeschlag für Möbelschranke Sistema corredero para puertas escamoteables ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS INSTRUCTIONS DE MONTAGE MONTAGEANLEITUNGEN INSTRUCCIONES DES ENSAMBLAJE...
- Page 2 Italiano English Français Tutte le misure espresse in questo All dimensions in this leaflet are stated in Toutes les mesures indiquées dans opuscolo sono in millimetri. millimeters. cette brochure sont en millimètres. ATTENZIONE WARNING AVERTISSEMENT Non utilizzare spray ed oli anti frizione Do not use any anti-friction oil or grease Ne pas utiliser de spray ni d’huile anti o sblocca filetti sui cuscinetti o sulle...
-
Page 3: Panoramica Dei Componenti
Aperçu général des composants. Übersicht der Bestandteile. Esquema de componentes. SP7BN0020006 GGAC81200002 GGAC1VN6006 SP7BN0020005 TR8780822022 TE868160000304 TE865160000305 GGAC81200001 GGAC40000003 GGAC1VN6001 (R) / 3 (L) TE865160000303 VM85100506 *** (page 4) GGAC1VN6002 (R) / 4 (L) SP7BN9020001 VL60100611 GGAC1VN6005 TE884200000309 Assembly Instructions Cinetto PB15. - Page 4 GGKT70000004 GGKT70000003 1600÷2000 GGKT70000002 GGKT70000001 2000÷2400 GGKT70000006 GGKT70000005 2400÷2800...
- Page 5 Assembly Instructions Cinetto PB15.
- Page 6 Taglio a misura dei binari. Cut on size of the rails. Coupe à dimension des profils. Schienen ablängen. Corte a medida de los rieles. I binari devono essere tagliati sempre nella parte frontale. Cut only front of the rails. Les profils doivent être coupés depuis la partie avant. Schienen vorne ablängen.
- Page 7 Assembly Instructions Cinetto PB15.
- Page 9 Assembly Instructions Cinetto PB15.
- Page 10 BACK FRONT...
- Page 11 Assembly Instructions Cinetto PB15.
- Page 12 Montaggio dell’anta. Door installation. Montage de la porte. Türmontage. Montaje de la puerta. Il profilo guida deve essere tagliato sempre nella parte frontale. Cut only front of the door track profile. Le profil guide doit être coupé en partie avant. Führungsschiene vorne ablängen.
- Page 13 Assembly Instructions Cinetto PB15.
- Page 14 Regolazioni dell’anta. Door adjustment Réglage de la port. Tür einstellen. Ajustes de la puerta.
- Page 15 Assembly Instructions Cinetto PB15.
- Page 16 La pinna deve scorrere nella sede Il cuscinetto deve essere del profilo guida. appoggiato all’anta. The fin must slide in the seat of the The bearing must be placed guide profile. against the door. L'ailette doit coulisser dans la gorge Le roulement doit être placé...
- Page 17 Bloccaggio dello stop finecorsa magnetico anteriore. Lock of magnetic front end-stop. Blocage du fin de course magnétique. Befestigung des oberen Magnetanschlags. Bloqueo del final de carrera magnético delantero. 6 mm Assembly Instructions Cinetto PB15.
- Page 18 Montaggio del profilo cover frontale. Mounting of the plastic front cover profile. Montage du profil de finition. Montage der Frontdichtung. Montaje del perfil de cobertura frontal. TE884200000309 click...
- Page 19 Please refer to the Technical Handbook for complete information on the system. Pour des informations complètes sur le système, veuillez vous référer au Manuel Technique. Vollständige Informationen über das System finden Sie im Technischen Handbuch. Para obtener información completa sobre el sistema, consulte el Manual Técnico. Assembly Instructions Cinetto PB15.
