791-6570D
791-6570D
5 TON
SERVICE JACK
Capacity .....................................................................................................5 Ton
Low Height ...................................................................................................... 6"
Raised Height ................................................................................................ 22"
Length .....................................................................................................55-1/2"
Chassis Width ...........................................................................................6-3/4"
Chassis Width with Swivel Caster Bracket .............................................14-3/4"
Handle Length .........................................................................................45-3/4"
Saddle Diameter ........................................................................................5-3/4"
Shipping Weight .....................................................................................232 Lbs
791-6570 D
SPECIFICATIONS
1
ASME PASE-2014
10/17/19
Advertisement
Table of Contents

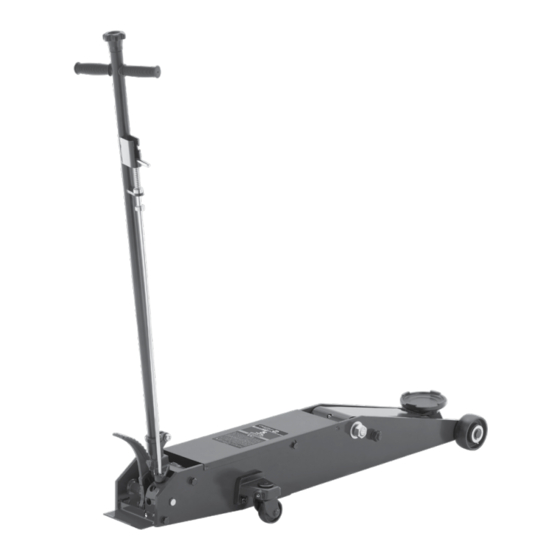

Related Manuals for Carlyle Tools NAPA 791-6570D
Summary of Contents for Carlyle Tools NAPA 791-6570D
- Page 1 791-6570D 791-6570D 5 TON SERVICE JACK ASME PASE-2014 SPECIFICATIONS Capacity .....................5 Ton Low Height ...................... 6" Raised Height ....................22" Length .....................55-1/2" Chassis Width ...................6-3/4" Chassis Width with Swivel Caster Bracket ..........14-3/4" Handle Length ..................45-3/4" Saddle Diameter ..................5-3/4" Shipping Weight ..................232 Lbs 791-6570 D 10/17/19...
-
Page 2: Warning Information
OPERATING MANUAL & PARTS LIST FOR 791-6570 D WARNING INFORMATION This is the safety alert symbol. It is used to alert you WARNING: Indicates a hazardous situation WARNING to potential personal injury hazards. Obey all safety which, if not avoided, could result in death messages that follow this symbol to avoid possible or serious injury. - Page 3 OPERATING MANUAL & PARTS LIST FOR 791-6570 D SETUP PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS. 1. In order to install the handle assembly (#57) in the handle socket (#36), first align the main handle tube with the largest hole in the handle socket and the lock pin rod with the smaller hole in the handle socket.
-
Page 4: Troubleshooting
OPERATING MANUAL & PARTS LIST FOR 791-6570 D PREVENTATIVE MAINTENANCE CONTINUED 3. It should not be necessary to refill or top off the reservoir with hydraulic fluid unless there is an external leak. An external leak requires immediate repair which must be performed in a dirt-free environment by an authorized service center. IMPORTANT: In order to prevent seal damage and jack failure, never use alcohol, hydraulic brake fluid, or transmission oil in the jack. - Page 5 791-6570D 5 TON SERVICE JACK Complete Hydraulic Assembly RS657058BL Complete Handle Assembly RS660954Y 791-6570 D 10/17/19...
-
Page 6: Power Unit
791-6570D 5 TON SERVICE JACK INDEX PART INDEX PART NO. NO. DESCRIPTION QTY. NO. NO. DESCRIPTION QTY. Frame Washer Oil Cylinder Assembly RS660403BL Front Wheel Assy. (incl #2, 3, 3-1, 4 & 5) 2 Cover Board 3-1 RS660403A Roller Bearings, Set 36 RS660932BL Handle Socket Snap Ring... -
Page 7: Especificaciones
791-6570D 791-6570D 5 TONELADA GATO UTILITARIO ASME PASE-2014 ESPECIFICACIONES Capacidad ..................5 Toneladas Altura baja ..................152 mm (6") Altura elevada ................559 mm (22") Longitud ................... 1410 mm (55.5") Anchura del chasis ..............172 mm (6.75") Anchura del chasis con ménsula de ruedecilla giratoria ............... -
Page 8: Información De Advertencia
MANUAL DEL FUNCIONAMIENTO Y LISTA DE PIEZAS PARA 791-6570 D INFORMACIÓN DE ADVERTENCIA Este símbolo indica una alerta de seguridad y se usa para ADVERTENCIA ADVERTENCIA: Indica una situación advertir sobre peligro de accidentes personales. Observe toda peligrosa que si no se evita, puede la información de seguridad que sigue a este símbolo para provocar la muerte o lesiones graves. -
Page 9: Montaje
MANUAL DEL FUNCIONAMIENTO Y LISTA DE PIEZAS PARA 791-6570 D MONTAJE CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES. 1. Para poder instalar el conjunto del mango, artículo #57, en el casquillo del mango, artículo #36. Primero alinee el tubo del mango principal con el agujero más grande en el casquillo del mango y el pasador de seguridad con el agujero más pequeño en el casquillo del mango. -
Page 10: Diagnóstico De Averías
MANUAL DEL FUNCIONAMIENTO Y LISTA DE PIEZAS PARA 791-6570 D en todas las articulaciones, las ruedas pivotantes y del eje delantero, el brazo elevador, los pernos pivotantes de la base de la palanca, el sistema de seguridad y las demás superficies de apoyo. Las partes desgastadas resultando de la lubricación inadecuada o faltante no serán elegibles para consideraciones de garantía. -
Page 11: Spécifications
791-6570D 791-6570D 5 TONNES CRIC UTILITAIRE ASME PASE-2014 SPÉCIFICATIONS Capacité ....................5 Tonnes Hauteur minimale ................ 152 mm (6 po) Hauteur maximale ..............559 mm (22 po) Longueur ................1 410 mm (55,5 po) Largeur du châssis ..............172 mm (6,75 po) Largeur du châssis incluant le support de roulettes pivotantes ........... - Page 12 MANUEL DE FONCTIONNEMENT ET LISTE DE PIÈCES POUR 791-6570 D AVERTISSEMENTS Ce symbole indique un danger potentiel. Il est utilisé AVERTISSEMENT : Ce symbole AVERTISSEMENT pour avertir l'utilisateur des risques potentiels de indique une situation dangereuse blessures corporelles. Prière de respecter toutes les qui pourrait causer la mort ou des consignes de sécurité...
-
Page 13: Installation
MANUEL DE FONCTIONNEMENT ET LISTE DE PIÈCES POUR 791-6570 D INSTALLATION PRIÈRE DE CONSULTER LA VUE ÉCLATÉE DU PRODUIT DANS LE PRÉSENT MANUEL AFIN D’IDENTIFIER LES PIÈCES. 1. Pour installer le manche (pièce no 57) dans le manchon d’assemblage (pièce no 36), aligner la partie tubulaire du manche avec le plus grand orifice du manchon d’assemblage, puis insérer la tige de retenue dans le plus petit orifice du manchon. -
Page 14: Dépannage
MANUEL DE FONCTIONNEMENT ET LISTE DE PIÈCES POUR 791-6570 D ENTRETIEN PRÉVENTIF (SUITE) 3. À moins d’une fuite, il ne devrait pas être nécessaire de remplir le réservoir de liquide hydraulique. Toute fuite doit être immédiatement réparée par un centre de réparation autorisé, dans un environnement sans poussières. IMPORTANT: Pour prévenir les dommages aux joints d¹étanchéité...
