Summary of Contents for KRIWAN INT2000 Pt100-6
- Page 1 Bedienungsanleitung Pt100-6 Schaltverstärker ® INT2000 Operator´s Manual Pt100-6 Switching amplifier ® INT2000...
- Page 2 Gerät angeschlossen wird. Technische Beschreibung Technical description Nr.: 495.00061.5 No.: 495.00061.5 No unauthorised reproduction. Alle Rechte vorbehalten! This also applies to extracts. Technische Änderungen vorbehalten. Subject to technical modifications. © KRIWAN 1997 © KRIWAN 1997...
-
Page 3: Table Of Contents
Inhaltsverzeichnis TABLE OF CONTENTS Einleitung ..........1 INTRODUCTION ........1 Übersicht ..........1.1 General ..........1.1 Bedienfront ..........1.2 Front panel ..........1.2 Anschlußschaltbild Connection diagram Grundausführung ......1.3 basic design ........1.3 von 52 G 112 S25 ......1.4 52 G 112 S25 ........ - Page 4 Einleitung/Introduction The KRIWAN Pt100-6 6-channel switching Der 6-kanalige KRIWAN Schaltverstärker amplifier INT2000 monitors six Pt100 tempera- INT2000 Pt100-6 überwacht sechs Pt100-Tem- ture measuring points, each with respect to two peraturmeßstellen auf je zwei voneinander un- independent temperature limits. abhängige Temperaturgrenzen.
-
Page 5: Einleitung

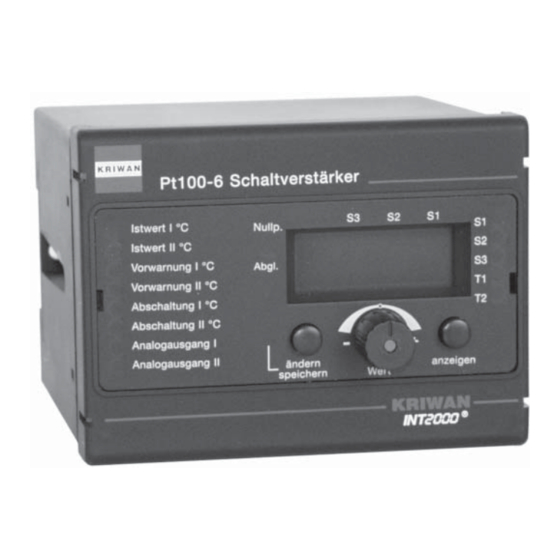

Vorwarnung II °C Abschaltung I °C (r.F.) Abschaltung II °C Analogausgang I Analogausgang II anzeigen ändern speichern Wert KRIWAN INT 2000 LED*) zur Anzeige der angewählten Vordergrundfunktion in Pfeilform 4-stellige 7-Segmentanzeige zur Anzeige von Funktionswerten zur Anzeige der angewählten Sensoren bzw. Temperaturgrenzen... -
Page 6: Introduction
Trip II °C Analogue output I Analogue output II change indicate store value KRIWAN INT 2000 for display of the function chosen triangular four-digit 7 segment display for indication of function values indication of the sensor and value function 1 push button... -
Page 7: Anschlußschaltbild Grundausführung
Einleitung/Introduction Anschlußschaltbild Grundausführung: CONNECTION DIAGRAM, BASIC DESIGN: ϑ Pt 100 /DIN IEC 751 ϑ 15/25 Pt 100 /DIN IEC 751 ϑ Pt 100 /DIN IEC 751 ϑ Pt 100 /DIN IEC 751 A II (Analogausgang) A II (analogue output) ϑ (Analogausgang) Pt 100 (analogue output) - Page 8 Einleitung/Introduction CONNECTION DIAGRAM Anschlußschaltbild part -No. . . G 112 S25 Art.-Nr.: . . G 112 S25 ϑ Pt 100 /DIN IEC 751 ϑ 15/25 Pt 100 /DIN IEC 751 ϑ Pt 100 35/45 /DIN IEC 751 ϑ Pt 100 /DIN IEC 751 A II (Analogausgang)
- Page 9 Einleitung/Introduction Anschlußschaltbild CONNECTION DIAGRAM Schaltverstärker Feuchte/Temperatur switching amplifier humidity/temperature Art.-Nr.: 52 G 112 S30 part No. 52 G 112 S30 Weitere Applikationen auf Anfrage 0...100 % = 100...138,5 Ω 15/25 0...100 % = 100...138,5 Ω 0...100 % = 100...138,5 Ω ϑ...
-
Page 10: Ein-/Ausgänge
Einleitung/Introduction Ein-/Ausgänge: Inputs/Outputs Eingänge: Inputs: Bis zu 6 Sensoreingänge für Pt100- Up to 6 sensor inputs for Pt100 temperature Temperatursensoren nach DIN IEC 751 im sensors to DIN IEC 751, in two-wire measur- Zweileiter-Meßprinzip bzw. 3 Feuchte- ing principle. The lead resistance can be sensoren mit Pt100 Charakteristik, wobei compensated quickly and easily. -
Page 11: Funktionen
Funktionen/Functions Funktionen FUNCTIONS In order to guarantee trouble-free opera- Um eine problemlose Handhabung des tion of the unit, please familiarize yourself Gerätes zu gewährleisten, machen Sie sich with the following sections covering Indi- bitte mit den Kapiteln über das Anzeigen cation and Change of function values. -
Page 12: Ändern Von Funktionswerten
Funktionen/Functions Ändern von Funktionswerten Change of function values Taste anzeigen betätigen, bis die LED der Press the indicate button until the desired gewünschten Funktion leuchtet. In der An- function lights up. The current value is shown zeige erscheint der aktuelle Wert. Zum Än- on the display. -
Page 13: Leitungsabgleich (Istwert-Korrektur)
Funktionen/Functions Leitungsabgleich (Istwert-Korrektur) Lead compensation (correction of actual value) Durch den Leitungsabgleich kann der Wi- derstand der Zuleitung eines Pt 100-Sen- The resistance of Pt100 sensor leads can be sors kompensiert werden. Bei bekannter compensated. If the temperature at the Meß-stellentemperatur kann der entspre- measuring point is known, the correspond- chende Istwert des Gerätes auf diese Tem-... -
Page 14: Überwachungsfunktionen
100 % gewählt werden, wobei der Vorwarnwert trip temperature (plausibility check). kleiner oder gleich dem Abschaltwert einstell- bar ist (Plausibilitätskontrolle). Option: Option: INT2000 Pt100-6 with reverse monitoring INT2000 Pt100-6 mit umgekehrter Überwa- function; unit monitors for undershooting of chungsfunktion; Gerät überwacht auf Tempe- temperature limits. raturunterschreitung. -
Page 15: Analogausgang I/Ii
Funktionen/Functions - Funktion: Analogausgang I/II - function: analogue output I/II Es wird angezeigt, welcher oder welche Indication of which measuring circuit(s) of a Meßkreis(e) einer Gruppe am zugehörigen group are active at the corresponding analogue Analogausgang zur Anzeige kommen. Soll ein output. -
Page 16: Übertragungsbereich Von Ai/Aii
Funktionen/Functions Übertragungsbereich von AI + AII monitor range of AI + AII T1 zeigt in diesem Beispiel die untere Tempe- T1 represents the minimum temperature, T2 raturgrenze, T2 die obere Temperaturgrenze the maximum temperature of the respective des zugehörigen Analogausganges an. analogue output. -
Page 17: Hintergrundfunktionen
Funktionen/Functions Hintergrundfunktionen BACKGROUND FUNCTIONS: Die Hintergrundfunktionen Anzeigemodus und It is possible to call up the display mode and Geräteadresse erreichen Sie wie folgt: address of unit background function as follows: Während der Anzeige einer der drei Sensorwerte While any one of the sensor values from group (S1, S2 oder S3) der Gruppe I die Taste anzeigen I is being indicated (S1, S2 or S3), press the ca. -
Page 18: Störungsanzeige
Funktionen/Functions Geräte-Adresse Unit Address Die Taste anzeigen 1 x kurz (ca. 1 s) betätigen Press the indicate button briefly (approx. 1 s) (S2). (S2). Es leuchtet die LED S2 und in der Anzeige The S2 LED lights up and a number between 0 erscheint eine Zahl zwischen 0 und 79. -
Page 19: Fehlerspeicher
Funktionen/Functions Fehlerspeicher: Fault memory: Um auch noch nach Verlöschen eines Fehlers The last sensor to lead to a trip is stored in the oder nach Temperaturrückgang an der fault memory, in order to keep a record of the Meßstelle einen Hinweis auf den Fehlerort zu location of the fault after the fault has disap- erhalten, wird jeweils der Sensor, der zuletzt zur peared or the temperature has dropped at the... -
Page 20: Hintergrundfunktionen (52 G 112 S29)
Funktionen/Functions 2.10 Hintergrundfunktionen für Gerät BACKGROUND FUNCTIONS: Art.-Nr.: 52 G 112 S29 for part-No. 52 G 112 S29 Max.-Speicher für Istwerte Max.-memory for actual values Für jeden der 6 Istwerte gibt es einen Maxi- Each of the 6 actual values has got its own max. malwert-Speicher. -
Page 21: Erstinstallation
Erstinstallation/Initial installation Erstinstallation INITIAL INSTALLATION Inbetriebnahme-Anleitung INSTALLATION Durch kurzes Betätigen der Taste anzeigen The desired function is called up by briefly kann die gewünschte Funktion angewählt operating the indicate button. The next function werden. Nach jedem Tastendruck wird die is called up by operating this button once nächste Funktion angezeigt. - Page 22 Erstinstallation/Initial installation Vorwarnung Gruppe II °C Alarm group II °C 7.) Einstellen der Temperaturgrenze Vorwar- 7.) Setting the alarm II °C temperature limit for nung II °C für die Meßstellen (Sensoren) 1, the measuring points (sensors) 1, 2 and/or 2 und/oder 3: 7.1) Die Taste anzeigen betätigen, bis die 7.1) Operate the indicate button until the LED Vorwarnung II °C und S1 leuchten.
- Page 23 Erstinstallation/Initial installation Abschaltung Gruppe II °C Trip group II °C 9.) Einstellen der Temperaturgrenze Abschal- 9.) Setting the trip II temperature limit for the tung II °C für die Meßstellen (Sensoren) 1, measuring points (sensors) 1, 2 and/or 3: 2 und/oder 3: 9.1) Die Taste anzeigen betätigen, bis die 9.1) Operate the indicate button, until the LED Abschaltung II °C und S1...
-
Page 24: Parameteränderung
Erstinstallation/Initial installation 11.) Die Tasten anzeigen und ändern/spei- 11.) Press the indicate and change/store chern einmal betätigen. Jetzt leuchten buttons once. The upper left (actual valueI) wieder die Leuchtdiode links oben and upper right (S1) LED now light up (Istwert /) und rechts oben (S1). once again. -
Page 25: Fehlerdiagnosen
Fehlerdiagnosen/Fault analysis Fehlerdiagnosen FAULT ANALYSIS Diagnose: failure: blinkende LED, normale Anzeige. LED flashes, normal display mögl. Ursache: possible fault: Verletzung eines Grenzwertes, Alarm, evtl. violation of limit value, alarm, sensor defect Sensordefekt, dadurch Vortäuschen eines zu possible, thus simulation of a higher/lower hohen/zu niedrigen Wertes, evtl. -
Page 26: Anhang
Anhang/Appendix Anhang APPENDIX Datensatzaufbau-Datenübertragung Data record structure - data transmission (optional) (optional) Datensatzaufbau: Data record structure: Übertragungsformat: ASCII Transmission format: ASCII Baudrate: 9 600 Baud Baud rate: 9600 baud Daten: 8 Bit Data: 8 bits Startbit start bit Stoppbit stop bit Parity even even parity Pegel:... - Page 27 Anhang Datenübertragung (optional) stx 10 bcc bcc eot cr Lf Line Feed Carriage Return Telegrammende Block-Check-Character Anzeigemodus Sensor der letzten Abschaltung Sensor der letzten Vorwarnung Analogausgang II Temperaturbereich oben Analogausgang II Temperaturbereich unten Analogausgang I Meßbereich oben Analogausgang I Meßbereich unten Analogausgang II Sensorzuordnung Analogausgang I Sensorzuordnung Abschaltung II °C S3...
-
Page 28: Data Transmission (Optional)
Appendix Data transmission (optional) stx 10 bcc bcc eot cr Lf Line feed Carriage return End of message Block-check-character Display mode Last trip sensor Last alarm sensor Analogue output II upper temperature range Analogue output II lower temperature range Analogue output I upper value range Analogue output I lower value range Analogue output II sensor allocation Analogue output I sensor allocation... -
Page 29: Einstellungen Ab Werk
Anhang/Appendix Einstellungen ab Werk: Ex works settings (default values) Vorwarnung Gruppe I, S1 200.0 Alarm Group I, S1 200.0 Gruppe I, S2 200.0 Group I, S2 200.0 Gruppe I, S3 200.0 Group I, S3 200.0 Vorwarnung Gruppe II, S1 200.0 Alarm Group II, S1 200.0... -
Page 30: Neuinitialisierung
Anhang/Appendix Neuinitialisierung NEW START Bei der Neuinitialisierung werden die werkssei- tig vorgegebenen Sollwerte übernommen: When a new start is indicated, the values set at our works are reactivated. → Netz ausschalten, beide Knöpfe ändern/ → switch off mains, operate the change/store speichern und anzeigen drücken und ge- drückt halten. -
Page 31: Hintergrundfunktionen Auf Einen Blick
Anhang/Appendix Hintergrundfunktionen auf einen Blick SURVEY OF ALL BACKGROUND (Grundausführung) FUNCTIONS (basic design) Function Background Funktions Hintergrund Significance Bedeutung Actu. val. °C - Group I/Sen. 1 Istwert °C -Gr.I /Meßst. 1 Actu. val. °C - Group I/Sen. 2 Istwert °C -Gr.I /Meßst. 2 Actu. -
Page 32: Technische Daten
Anhang/Appendix Technische Daten TECHNICAL DATA Anschlußspannung: supply voltage: AC 50/60 Hz 230 V ±10 % 15 VA AC 50/60 Hz 230 V ±10 % 15 VA zul. Umgebungstemperatur: adm. ambient temperature: -20 ... +50 °C -20...+50 °C Relaisausgang: relay output: AC 250 V, max. -
Page 33: Einbaumaße
Anhang/Appendix Einbaumaße DIMENSIONS 42,5... -
Page 34: Bestellangaben
Anhang Bestellangaben Artikel-Nr: Pt 100-6 Schaltverstärker INT 2000 52 G 112 Temperaturüberwachungsbereich -50...+250 °C Pt 100-6 Schaltverstärker INT 2000 52 G 112 + 02 Z 205 Temperaturüberwachungsbereich -50...+250 °C im Fronttafeleinbaugehäuse (ersetzt 52 G 112 S21) Pt 100-6 Schaltverstärker INT 2000 52 G 112 S24 Temperaturüberwachungsbereich -50...+250 °C mit V.24 Schnittstelle... -
Page 35: Order Information
Appendix ORDER INFORMATION Part-No. Pt100-6 switching amplifier INT2000 52 G 112 S22 with temperature monitoring range -50...+250 °C Pt100-6 switching amplifier INT2000 52 G 112 + 02 Z 205 with temperature monitoring range -50...+250 °C in front panel housing Pt100-6 switching amplifier INT2000 52 G 112 S24 with temperature monitoring range -50...+250 °C with V.24 interface... - Page 36 ® Pt100-6 Schaltverstärker INT2000 Operator´s Manual ® Pt100-6 Switching amplifier INT2000 Ihr Händler: your dealer: Forchtenberg KRIWAN Industrie- Elektronik GmbH Postfach 1280 D-74 668 Forchtenberg Tel. 07 947 / 822-0 07 947 / 7122 Elektronik-Ideen mit Zukunft. tomorrow´s electronics today.
