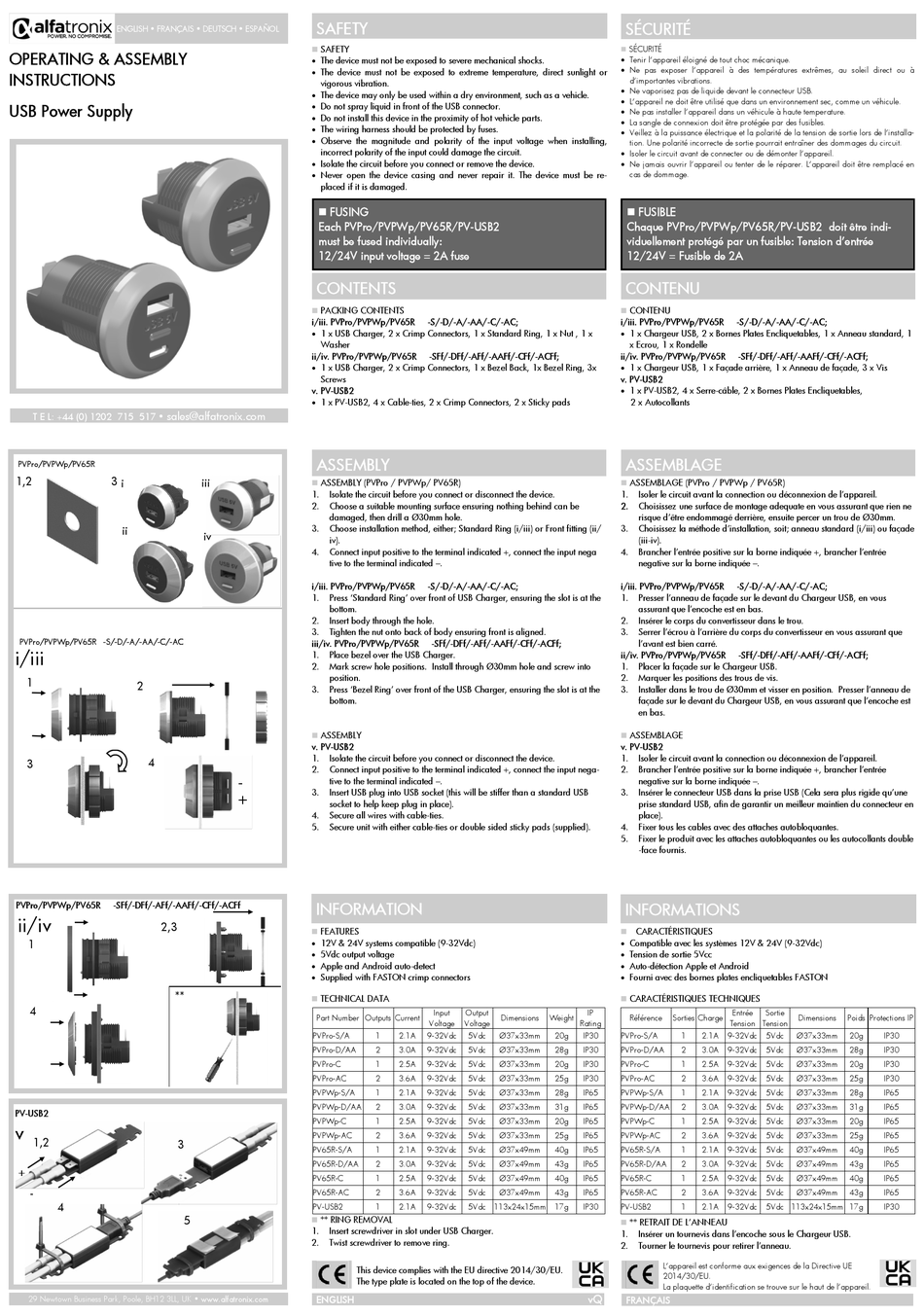

alfatronix PVPro-S/A Operating & Assembly Instructions

ENGLISH • FRANÇAIS • DEUTSCH • ESPAÑOL
OPERATING & ASSEMBLY
INSTRUCTIONS
USB Power Supply
sales@alfatronix.com
T E L: +44 (0) 1202 715 517 •
PVPro/PVPWp/PV65R
1,2 3 i
ii
PVPro/PVPWp/PV65R -S/-D/-A/-AA/-C/-AC
i/iii
1
2
4
3
PVPro/PVPWp/PV65R -SFf/-DFf/-AFf/-AAFf/-CFf/-ACFf
ii/iv
2,3
1
**
4
PV-USB2
v
1,2
3
+
-
4
5
29 Newtown Business Park, Poole, BH12 3LL, UK • www.alfatronix.com
SAFETY
SAFETY
n
The device must not be exposed to severe mechanical shocks.
·
The device must not be exposed to extreme temperature, direct sunlight or
·
vigorous vibration.
The device may only be used within a dry environment, such as a vehicle.
·
Do not spray liquid in front of the USB connector.
·
Do not install this device in the proximity of hot vehicle parts.
·
The wiring harness should be protected by fuses.
·
Observe the magnitude and polarity of the input voltage when installing,
·
incorrect polarity of the input could damage the circuit.
Isolate the circuit before you connect or remove the device.
·
Never open the device casing and never repair it. The device must be re-
·
placed if it is damaged.
n FUSING
Each PVPro/PVPWp/PV65R/PV-USB2
must be fused individually:
12/24V input voltage = 2A fuse
CONTENTS

PACKING CONTENTS

n
i/iii. PVPro/PVPWp/PV65R
1 x USB Charger, 2 x Crimp Connectors, 1 x Standard Ring, 1 x Nut , 1 x
·
Washer
ii/iv. PVPro/PVPWp/PV65R
1 x USB Charger, 2 x Crimp Connectors, 1 x Bezel Back, 1x Bezel Ring, 3x
·
Screws
v. PV-USB2
1 x PV-USB2, 4 x Cable-ties, 2 x Crimp Connectors, 2 x Sticky pads
·
ASSEMBLY
iii
ASSEMBLY (PVPro / PVPWp/ PV65R)
n
1. Isolate the circuit before you connect or disconnect the device.
2. Choose a suitable mounting surface ensuring nothing behind can be
damaged, then drill a Ø30mm hole.
3. Choose installation method, either; Standard Ring (i/iii) or Front fitting (ii/
iv
iv).
4. Connect input positive to the terminal indicated +, connect the input nega
tive to the terminal indicated –.
i/iii. PVPro/PVPWp/PV65R
1. Press 'Standard Ring' over front of USB Charger, ensuring the slot is at the
bottom.
2. Insert body through the hole.
3. Tighten the nut onto back of body ensuring front is aligned.
iii/iv. PVPro/PVPWp/PV65R
1. Place bezel over the USB Charger.
2. Mark screw hole positions. Install through Ø30mm hole and screw into
position.
3. Press 'Bezel Ring' over front of the USB Charger, ensuring the slot is at the
bottom.
ASSEMBLY
n
v. PV-USB2
1. Isolate the circuit before you connect or disconnect the device.
2. Connect input positive to the terminal indicated +, connect the input nega-
-
tive to the terminal indicated –.
3. Insert USB plug into USB socket (this will be stiffer than a standard USB
+
socket to help keep plug in place).
4. Secure all wires with cable-ties.
5. Secure unit with either cable-ties or double sided sticky pads (supplied).
INFORMATION

FEATURES

n
12V & 24V systems compatible (9-32Vdc)
·
5Vdc output voltage
·
Apple and Android auto-detect
·
Supplied with FASTON crimp connectors
·

TECHNICAL DATA

n
Part Number Outputs
PVPro-S/A
PVPro-D/AA
PVPro-C
PVPro-AC
PVPWp-S/A
PVPWp-D/AA
PVPWp-C
PVPWp-AC
PV65R-S/A
PV65R-D/AA
PV65R-C
PV65R-AC
PV-USB2

** RING REMOVAL

n
1. Insert screwdriver in slot under USB Charger.
2. Twist screwdriver to remove ring.
This device complies with the EU directive 2014/30/EU.
The type plate is located on the top of the device.
ENGLISH
-S/-D/-A/-AA/-C/-AC;
-SFf/-DFf/-AFf/-AAFf/-CFf/-ACFf;
-S/-D/-A/-AA/-C/-AC;
-SFf/-DFf/-AFf/-AAFf/-CFf/-ACFf;
Input Output
Current Dimensions Weight
Voltage Voltage
1 2.1A 9-32Vdc 5Vdc Ø37x33mm
2 3.0A 9-32Vdc 5Vdc Ø37x33mm
1 2.5A 9-32Vdc 5Vdc Ø37x33mm
2 3.6A 9-32Vdc 5Vdc Ø37x33mm
1 2.1A 9-32Vdc 5Vdc Ø37x33mm
2 3.0A 9-32Vdc 5Vdc Ø37x33mm
1 2.5A 9-32Vdc 5Vdc Ø37x33mm
2 3.6A 9-32Vdc 5Vdc Ø37x33mm
1 2.1A 9-32Vdc 5Vdc Ø37x49mm
2 3.0A 9-32Vdc 5Vdc Ø37x49mm
1 2.5A 9-32Vdc 5Vdc Ø37x49mm
2 3.6A 9-32Vdc 5Vdc Ø37x49mm
1 2.1A 9-32Vdc 5Vdc 113x24x15mm
SÉCURITÉ
SÉCURITÉ
n
· Tenir l'appareil éloigné de tout choc mécanique.
· Ne pas exposer l'appareil à des températures extrêmes, au soleil direct ou à
d'importantes vibrations.
· Ne vaporisez pas de liquide devant le connecteur USB.
· L'appareil ne doit être utilisé que dans un environnement sec, comme un véhicule.
· Ne pas installer l'appareil dans un véhicule à haute temperature.
· La sangle de connexion doit être protégée par des fusibles.
· Veillez à la puissance électrique et la polarité de la tension de sortie lors de l'installa-
tion. Une polarité incorrecte de sortie pourrait entraîner des dommages du circuit.
· Isoler le circuit avant de connecter ou de démonter l'appareil.
· Ne jamais ouvrir l'appareil ou tenter de le réparer. L'appareil doit être remplacé en
cas de dommage.
n FUSIBLE
Chaque PVPro/PVPWp/PV65R/PV-USB2 doit être indi-
viduellement protégé par un fusible: Tension d'entrée
12/24V = Fusible de 2A
CONTENU
CONTENU
n
i/iii. PVPro/PVPWp/PV65R
1 x Chargeur USB, 2 x Bornes Plates Encliquetables, 1 x Anneau standard, 1
·
x Ecrou, 1 x Rondelle
ii/iv. PVPro/PVPWp/PV65R
1 x Chargeur USB, 1 x Façade arrière, 1 x Anneau de façade, 3 x Vis
·
v. PV-USB2
1 x PV-USB2, 4 x Serre-câble, 2 x Bornes Plates Encliquetables,
·
2 x Autocollants
ASSEMBLAGE
ASSEMBLAGE (PVPro / PVPWp / PV65R)
n
1. Isoler le circuit avant la connection ou déconnexion de l'appareil.
2. Choisissez une surface de montage adequate en vous assurant que rien ne
risque d'être endommagé derrière, ensuite percer un trou de Ø30mm.
3. Choisissez la méthode d'installation, soit; anneau standard (i/iii) ou façade
(iii-iv).
4. Brancher l'entrée positive sur la borne indiquée +, brancher l'entrée
negative sur la borne indiquée –.
i/iii. PVPro/PVPWp/PV65R
1. Presser l'anneau de façade sur le devant du Chargeur USB, en vous
assurant que l'encoche est en bas.
2. Insérer le corps du convertisseur dans le trou.
3. Serrer l'écrou à l'arrière du corps du convertisseur en vous assurant que
l'avant est bien carré.
ii/iv. PVPro/PVPWp/PV65R
1. Placer la façade sur le Chargeur USB.
2. Marquer les positions des trous de vis.
3. Installer dans le trou de Ø30mm et visser en position. Presser l'anneau de
façade sur le devant du Chargeur USB, en vous assurant que l'encoche est
en bas.
ASSEMBLAGE
n
v. PV-USB2
1. Isoler le circuit avant la connection ou déconnexion de l'appareil.
2. Brancher l'entrée positive sur la borne indiquée +, brancher l'entrée
negative sur la borne indiquée –.
3. Insérer le connecteur USB dans la prise USB (Cela sera plus rigide qu'une
prise standard USB, afin de garantir un meilleur maintien du connecteur en
place).
4. Fixer tous les cables avec des attaches autobloquantes.
5. Fixer le produit avec les attaches autobloquantes ou les autocollants double
-face fournis.
INFORMATIONS
CARACTÉRISTIQUES
n
Compatible avec les systèmes 12V & 24V (9-32Vdc)
·
Tension de sortie 5Vcc
·
Auto-détection Apple et Android
·
Fourni avec des bornes plates encliquetables FASTON
·
CARACTÉRISTIQUES TECHNIQUES
n
IP
Référence Sorties Charge
Rating
20g IP30 PVPro-S/A 1 2.1A 9-32Vdc
28g IP30 PVPro-D/AA 2 3.0A 9-32Vdc
20g IP30 PVPro-C 1 2.5A 9-32Vdc
25g IP30 PVPro-AC 2 3.6A 9-32Vdc
28g IP65 PVPWp-S/A 1 2.1A 9-32Vdc
31g IP65 PVPWp-D/AA 2 3.0A 9-32Vdc
20g IP65 PVPWp-C 1 2.5A 9-32Vdc
25g IP65 PVPWp-AC 2 3.6A 9-32Vdc
40g IP65 PV65R-S/A 1 2.1A 9-32Vdc
43g IP65 PV65R-D/AA 2 3.0A 9-32Vdc
40g IP65 PV65R-C 1 2.5A 9-32Vdc
43g IP65 PV65R-AC 2 3.6A 9-32Vdc
17g IP30 PV-USB2 1 2.1A 9-32Vdc
** RETRAIT DE L'ANNEAU
n
1. Insérer un tournevis dans l'encoche sous le Chargeur USB.
2. Tourner le tournevis pour retirer l'anneau.
L'appareil est conforme aux exigences de la Directive UE
2014/30/EU.
La plaquette d'identification se trouve sur le haut de l'appareil.
vQ
FRANÇAIS
-S/-D/-A/-AA/-C/-AC;
-SFf/-DFf/-AFf/-AAFf/-CFf/-ACFf;
-S/-D/-A/-AA/-C/-AC;
-SFf/-DFf/-AFf/-AAFf/-CFf/-ACFf;
Entrée Sortie
Dimensions Poids Protections IP
Tension Tension
5Vdc Ø37x33mm 20g IP30
5Vdc Ø37x33mm 28g IP30
5Vdc Ø37x33mm 20g IP30
5Vdc Ø37x33mm 25g IP30
5Vdc Ø37x33mm 28g IP65
5Vdc Ø37x33mm 31g IP65
5Vdc Ø37x33mm 20g IP65
5Vdc Ø37x33mm 25g IP65
5Vdc Ø37x49mm 40g IP65
5Vdc Ø37x49mm 43g IP65
5Vdc Ø37x49mm 40g IP65
5Vdc Ø37x49mm 43g IP65
5Vdc 113x24x15mm 17g IP30
