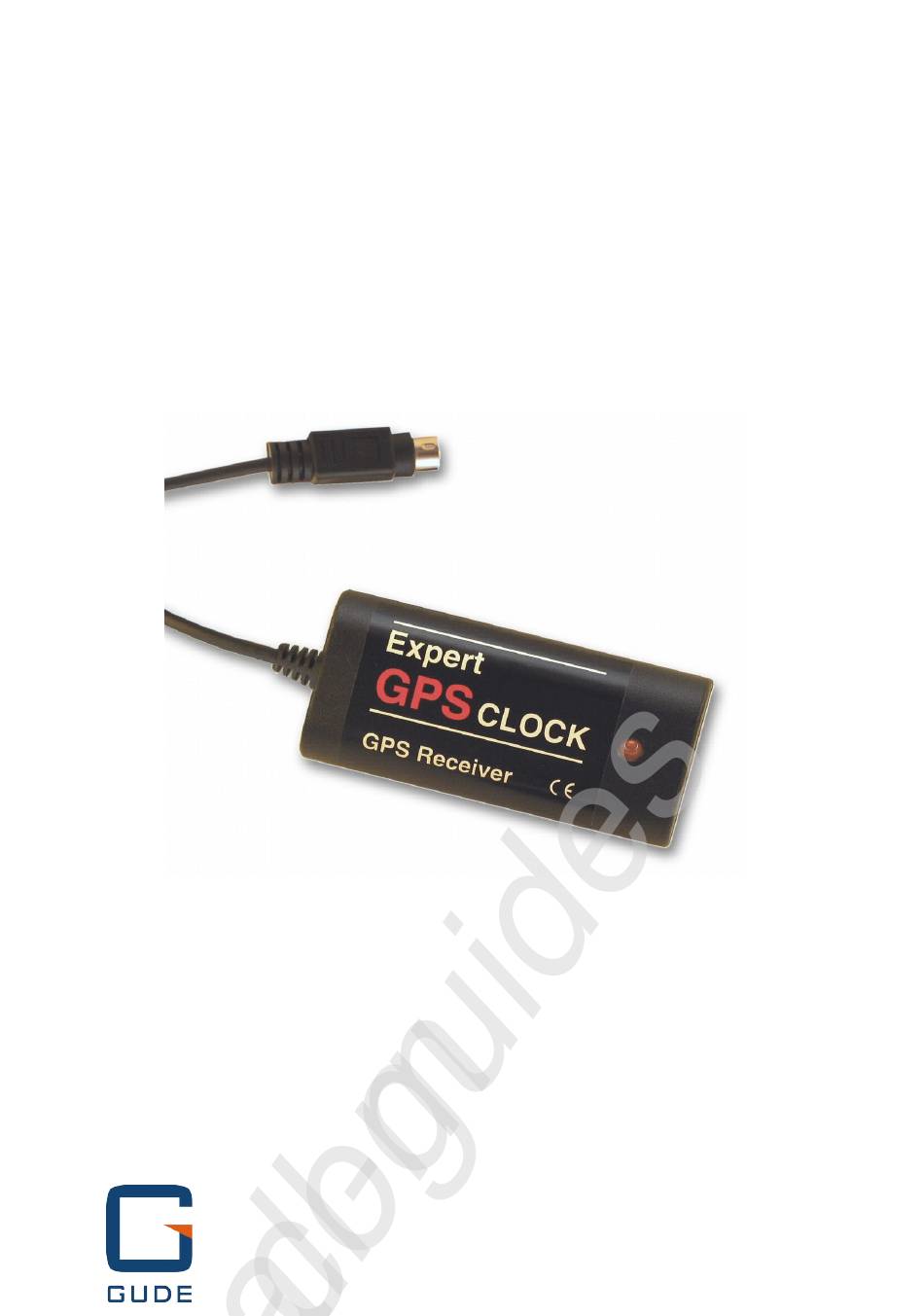

  • Page 1 All manuals and user guides at all-guides.com Expert GPS CLOCK 0508 / 0509 Bedienungsanleitung / Manual...
  • Page 2 All manuals and user guides at all-guides.com Anleitung Expert GPS CLOCK © 2019 GUDE Systems GmbH Expert GPS CLOCK...

  • Page 3: Table Of Contents

    All manuals and user guides at all-guides.com Bedienungsanleitung Inhaltsverzeichnis................5 Lieferumfang..................6 Wichtige Hinweise................7 1 Allgemeines..................8 2 Installation der Expert GPS CLOCK........10 3 Beschreibung der Software............14 Technischer Support...............16 Schnellstart-Anleitung..............17 Manual Content....................19 Package content................20 Important Notes................21 1 General...................22 2 Installing Expert GPS CLOCK...........24 3 Software Description..............28 Technical Support................30 Quick Start..................31...

  • Page 4: Bedienungsanleitung

    All manuals and user guides at all-guides.com Bedienungsanleitung Expert GPS CLOCK...

  • Page 5: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis Lieferumfang...................6 Wichtige Hinweise..................7 1 Allgemeines...................8 1.1 Kurzbeschreibung der Expert GPS CLOCK.........8 1.2 Systemvoraussetzungen..............9 1.3 Allgemeine Informationen über GPS ..........9 2 Installation der Expert GPS CLOCK..........10 2.1 Anschluss des GPS-Moduls............10 2.2 Installation des USB-Treibers............11 2.3 Installation der Software..............11 2.4 Ausrichtung des GPS-Moduls ............12 3 Beschreibung der Software...............14...

  • Page 6: Lieferumfang

    All manuals and user guides at all-guides.com Lieferumfang Im Lieferumfang der Expert GPS CLOCK sind folgende Komponenten enthalten: 1 GPS-Modul (nur 0508) mit 1 Anschlusskabel für die serielle • Schnittstelle RS232 (Sub-D, 9-polig) und 1 Anschlusskabel für die USB-Schnittstelle (nur Stromversorgung) 1 GPS-Modul (nur 0509) mit 1 Anschlusskabel für die USB-...

  • Page 7: Wichtige Hinweise

    All manuals and user guides at all-guides.com Wichtige Hinweise Schützen Sie das Anschlusskabel des GPS-Moduls bei Außenbetrieb an einem offenen Fenster gegen mechanische Belastungen. Vermeiden Sie unbedingt ein Einquetschen des Kabels, welches bei- spielsweise durch unbeabsichtigtes Zuschlagen des Fensters ent- stehen kann.

  • Page 8: Allgemeines

    All manuals and user guides at all-guides.com Allgemeines Mit dem Kauf der Expert GPS CLOCK haben Sie sich für ein hoch- wertiges Produkt der Firma Gude Analog- & Digitalsysteme GmbH entschieden. Die Expert GPS CLOCK ist ein Empfangsmodul für Satellitensignale des weltweiten Navigations- und Ortungssystems GPS (Global Positioning System).

  • Page 9: Systemvoraussetzungen

    All manuals and user guides at all-guides.com Systemvoraussetzungen Zur Nutzung der Expert GPS CLOCK müssen folgende System- voraussetzungen erfüllt sein: ein PC mit installiertem Windows 95/98/NT/ME/2000/XP • eine freie serielle Schnittstelle (SUB-D, 9-polig) • und/oder ein freier USB-Anschluss freie Sicht zum Himmel (z.B. ein Fenster nahe dem PC) •...

  • Page 10: Installation Der Expert Gps Clock

    All manuals and user guides at all-guides.com Installation der Expert GPS CLOCK Anschluss des GPS-Moduls Das GPS-Modul wird entweder mit einem seriellen Adapter mit zwei Anschlusskabeln oder einem USB-Adapter mit USB-Stecker ausge-liefert: Anschluss an den COM-Port PS/2-Stecker (auch Mini-DIN-Stecker genannt) 9-polige SUB-D Buchse (serieller COM-Port) USB-Stecker Abbildung 1: Anschlüsse des seriellen Adapters...

  • Page 11: Installation Des Usb-Treibers

    All manuals and user guides at all-guides.com CLOCK in einen freien USB-Anschluss ihres Rechners. Die LED auf der Expert GPS CLOCK beginnt dann sofort rot zu blinken. Sobald die LED konstant rot leuchtet, hat das Expert GPS CLOCK Modul eine korrekte Zeit. Installation des USB-Treibers Falls Sie die Expert GPS CLOCK mit USB-Adapter bereits angeschlossen haben, dann trennen Sie bitte das Gerät vom PC und...

  • Page 12: Ausrichtung Des Gps-Moduls

    All manuals and user guides at all-guides.com Ausrichtung des GPS-Moduls Die korrekte Ausrichtung des GPS-Moduls ist ein sehr wichtiger Faktor für den erfolgreichen Einsatz des Produkts. Die von den GPS- Satelliten abgestrahlten Signale sind sehr schwach und können nur dann zuverlässig empfangen werden, wenn das GPS-Modul freie Sicht zum Himmel hat.
  • Page 13 All manuals and user guides at all-guides.com In der Regel sollte eine Befestigung des Moduls an der Innenseite eines Fensters einen guten Empfang bieten. Da sich die Empfangsantenne des GPS-Moduls zentral unter der Seite des Moduls mit dem Produktaufkleber befindet, müssen Sie das Gehäuse mit dieser Seite gegen das Fenster befestigen.

  • Page 14: Beschreibung Der Software

    All manuals and user guides at all-guides.com Beschreibung der Software Das Software-Menü ist in vier Registerkarten unterteilt: GPS-Daten Hier werden die folgenden Informationen angezeigt: GPS-Zeitinformationen: Anzeige der aktuellen PC-Zeit sowie der empfangenen Zeit (UTC). GPS-Positionsdaten: Anzeige des Breiten- und Längengrades (sofern verfügbar).

  • Page 15: Baudrate Des Moduls Ändern

    All manuals and user guides at all-guides.com mit der vom GPS-Modul empfangenen Zeit abgeglichen werden soll. Sprache: Hier können Sie zwischen Deutsch und Englisch auswäh- len. Baudrate des Moduls ändern Führen sie die folgenden Schritte aus, um die Baudrate der Moduls zu ändern Schließen Sie Expert GPS CLOCK Software (ExpGPS.exe) •...

  • Page 16: Technischer Support

    All manuals and user guides at all-guides.com Technischer Support Sollten Sie bei der Installation oder dem Betrieb der Expert GPS CLOCK Probleme haben, so wenden Sie sich bitte per Telefon, Fax oder E-Mail an unser Support Team: GUDE Systems GmbH Von-der-Wettern-Straße 23 D-51149 Köln Tel.:...

  • Page 17: Schnellstart-Anleitung

    All manuals and user guides at all-guides.com Schnellstart-Anleitung 1. Bitte lesen Sie zuerst die wichtigen Hinweise auf Seite 6 dieses Handbuchs, um eine Beschädigung Ihres GPS-Moduls durch unsachgemäße Handhabung zu vermeiden. 2. Serielle Schnittstelle: Schließen Sie das Modul an der PS/2- Buchse des Adapters und den Adapter an eine serielle Schnittstelle (COM-Port) und einen USB-Port des Rechners an.
  • Page 18 All manuals and user guides at all-guides.com Installation Guide Expert GPS CLOCK...

  • Page 19: Content

    All manuals and user guides at all-guides.com Content Package content..................20 Important Notes..................21 1 General....................22 1.1 Description of Expert GPS CLOCK..........22 1.2 System Requirements..............23 1.3 Information about GPS..............23 2 Installing Expert GPS CLOCK............24 2.1 Hardware Installation..............24 2.2 USB Driver Installation..............25 2.3 Software Installation..............25 2.4 Adjusting the receiver..............25 3 Software Description.................28 3.1 GPS Data..................28...

  • Page 20: Package Content

    All manuals and user guides at all-guides.com Package content The package content of Expert GPS CLOCK consists of the following items: 1 GPS module • 1 serial adapter with a serial plug and a USB plug (for power • supply) on one side and a PS/2 port for connection to the module on the other side 1 USB adapter with a USB plug and a PS/2 port for connection to •...

  • Page 21: Important Notes

    All manuals and user guides at all-guides.com Important Notes Protect the connection cable of the module against mechanical stress. Avoid squeezing the cable (e.g. by a closed window). Turn off the computer to connect the serial cable. Otherwise cur- rent/voltage peaks might occur and cause damage to the hardware. The module is splash water protected and suitable for outdoor usage.

  • Page 22: General

    All manuals and user guides at all-guides.com General Congratulations for purchasing Expert GPS CLOCK satellite recei- ver. This device receives the signal of the Global Positioning System (GPS), a satellite-based location and navigation system that de- termines a user's precise latitude, longitude and altitude. Description of Expert GPS CLOCK GPS satellites transmit the time (UTC ) at very high precision.

  • Page 23: System Requirements

    All manuals and user guides at all-guides.com System Requirements System requirements for using Expert GPS CLOCK are as follows: a PC running under Windows 95/98/ME/2000/NT/XP • a free serial port (SUB-D, 9 pin) and/or one USB port • unobstracted view to the sky (e.g. through a window) •...

  • Page 24: Installing Expert Gps Clock

    All manuals and user guides at all-guides.com Installing Expert GPS CLOCK Hardware Installation The GPS module is delivered either with a serial adapter with two cables or a USB adapter. Connecting to SUB-D plug (Data transmission) PS/2 plug 9 pin SUB-D plug for RS232 (serial COM port) USB plug Figure 1: Connectors of the GPS Module The module is connected to the PS/2-plug, the serial interface is used...

  • Page 25: Usb Driver Installation

    All manuals and user guides at all-guides.com the top side of Expert GPS CLOCK starts to blink red immediatly. Once the LED stays red, Expert GPS CLOCK has a valid time. USB Driver Installation If you have already connected Expert GPS CLOCK via USB adapter to your PC, then unplug it.
  • Page 26 All manuals and user guides at all-guides.com Visible satellite: signals of a visible satellite are received but are not necessarily faultless. Sometimes the module receives signals from the satellite but without valid information. Then the satellite is called visible but not active. All visible satellites are shown in the menu GPS Signal Quality.
  • Page 27 All manuals and user guides at all-guides.com Placing the receiver outdoors on the windowsill The module is splash water protected and suitable for outdoor usage. Place the module on the windowsill with the backside downwards. Inside the module there is a magnet underneath the flat back side. Important: Make sure to comply with the specified operating tem- perature range (Minimum: -40°C, Maximum: 85°C)! You will have the best receiving of signals if you place Expert GPS...

  • Page 28: Software Description

    All manuals and user guides at all-guides.com Software Description The Software is divided into four tabs: GPS Data GPS time information: Indication of current PC time and received time (UTC). GPS position data: Indication of latitute and longitude (if available). GPS module state: Indication of the chosen COM Port, the current module state as well as the ID's of current active satellites.
  • Page 29 All manuals and user guides at all-guides.com Following steps are necessary to change the module's baud rate. Close Expert GPS CLOCK Software (ExpGPS.exe) • Start Set GPS from the start menu (Start>Programs>Expert • GPS CLOCK>Set GPS) In the program window choose the current baud rate and the •...

  • Page 30: Technical Support

    All manuals and user guides at all-guides.com Technical Support If there are questions left concerning installation or use of Expert GPS CLOCK, please feel free to contact our team: GUDE Systems GmbH Von-der-Wettern-Straße 23 D-51149 Köln Pho.: 0221- 912 90 97 Fax: 0221- 912 90 98 E-Mail:...

  • Page 31: Quick Start

    All manuals and user guides at all-guides.com Quick Start 1. Please read Important Notes on page 21 of this manual to avoid damages of Expert GPS CLOCK due to improper use. 2. Serial adapter: connect the PS/2 plug of the module to the PS/2 port of the adapter, plug the serial connector to the serial port of your PC and plug the USB plug to a USB port.
  • Page 32 Gude Analog- und Digitalsysteme GmbH The manufacturer Eintrachtstr. 113 50668 Köln (Deutschland) erklärt hiermit, dass die folgenden Produkte / hereby declares that the following products Produktbezeichnung Expert GPS Clock 0508 Product name Expert GPS Clock 0509 Beschreibung GPS Funkzeitempfänger Description GPS radio clock receiver mit den Bestimmungen der nachstehenden EU-Richtlinien übereinstimmen / are in accordance...
  • Page 33 All manuals and user guides at all-guides.com GUDE Systems GmbH Von-der-Wettern-Straße 23 D-51149 Köln Tel.: 0221- 912 90 97 Fax: 0221- 912 90 98 E-Mail: mail@gude.info Internet: http://www.gude.info http:// shop .gude.info Anleitung Expert GPS CLOCK © 2019 GUDE Systems GmbH Expert GPS CLOCK...
