Hot runner thermocouple, model TC46
Heißkanal-Thermoelement, Typ TC46
Thermocouple pour systèmes d'injection plastique à
canaux chauds, type TC46
Termopar para la industria de plásticos, modelo TC46
Hot runner thermocouple, model TC46
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
EN
DE
FR
ES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TC46 and is the answer not in the manual?

Questions and answers

Summary of Contents for ICS Schneider Messtechnik TC46

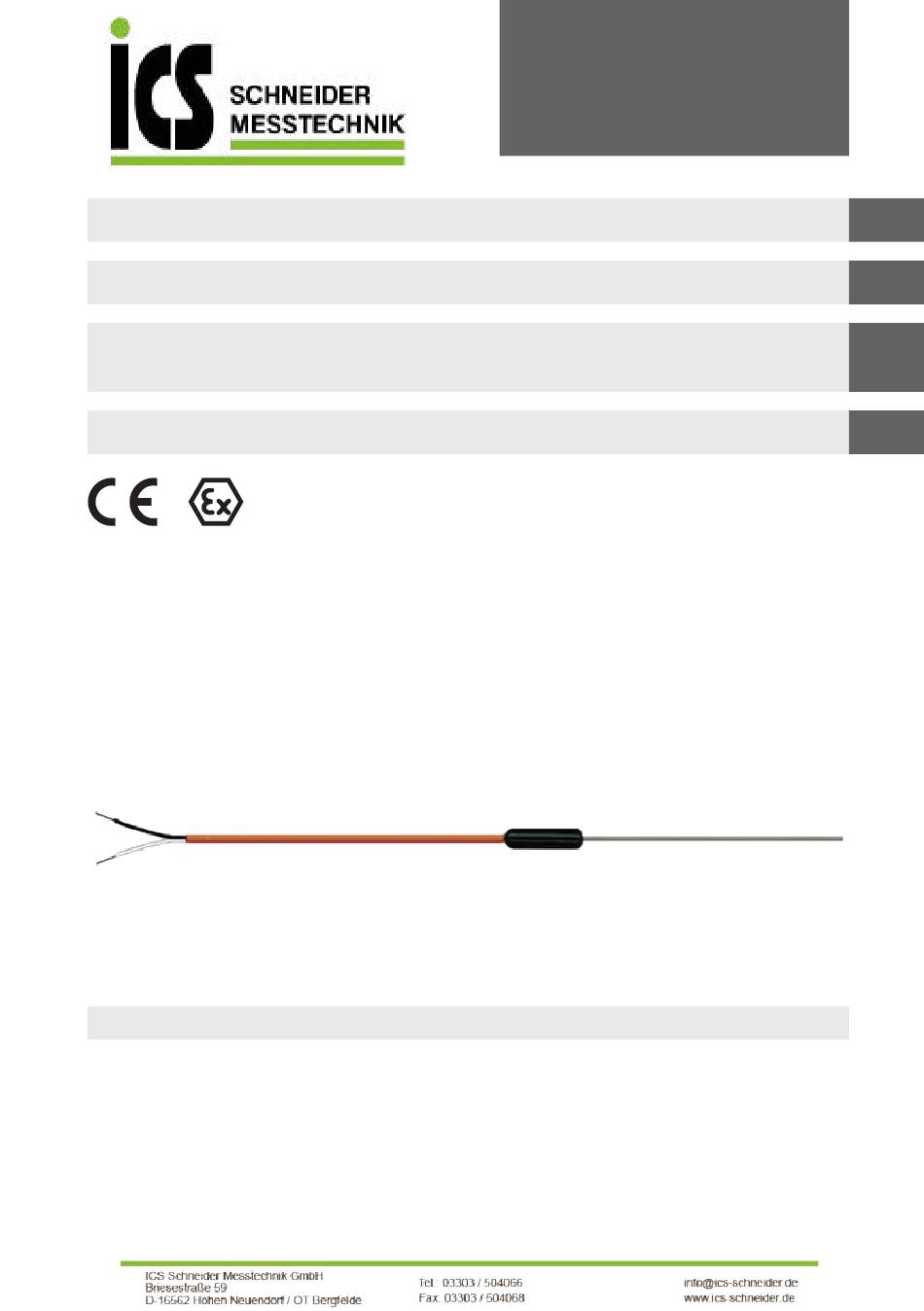

  • Page 1 Operating instructions Betriebsanleitung Mode d‘emploi Manual de instrucciones Hot runner thermocouple, model TC46 Heißkanal-Thermoelement, Typ TC46 Thermocouple pour systèmes d‘injection plastique à canaux chauds, type TC46 Termopar para la industria de plásticos, modelo TC46 Hot runner thermocouple, model TC46...
  • Page 2 Betriebsanleitung Typ TC46 Seite 17 - 30 Mode d'emploi type TC46 Page 31 - 44 Manual de instrucciones modelo TC46 Página 45 - 57 © 05/2021 WIKA Alexander Wiegand SE & Co. KG All rights reserved. / Alle Rechte vorbehalten. ® WIKA is a registered trademark in various countries.

  • Page 3: Table Of Contents

    Contents Contents 1. General information 2. Design and function 3. Safety 4. Transport, packaging and storage 5. Commissioning, operation 6. Faults 7. Maintenance, cleaning and recalibration 8. Dismounting, return and disposal 9. Specifications WIKA operating instructions model TC46...

  • Page 4: General Information

    An extensive range of elements, transition sleeves and process connections can be individually selected for the appropriate application. With the flexibility and small diameters in which they are available, model TC46 thermocouples can be used in locations that are not easily accessible.

  • Page 5: Safety

    (temperature, pressure, density and flow rate) must be taken into account. The instrument is not permitted to be used in hazardous areas! WIKA operating instructions model TC46...
  • Page 6 The safety instructions within these operating instructions, as well as the safety, accident prevention and environmental protection regulations for the application area must be maintained. The operator is obliged to maintain the product label in a legible condition. WIKA operating instructions model TC46...
  • Page 7 Follow the instructions displayed in the work area regarding personal protective equipment! The requisite personal protective equipment must be provided by the operating company. WIKA operating instructions model TC46...

  • Page 8: Transport, Packaging And Storage

    If the instrument is transported from a cold into a warm environment, the formation of condensation may result in instrument malfunction. Before putting it back into operation, wait for the instrument temperature and the room temperature to equalise. WIKA operating instructions model TC46...

  • Page 9: Commissioning, Operation

    ▶ For these media, in addition to all standard regulations, the appropriate existing codes or regulations must also be followed. ▶ Wear the requisite protective equipment (see chapter 3.6 “Personal protective equipment”). WIKA operating instructions model TC46...
  • Page 10 ■ Connecting cables are not to be in contact with hot surfaces (i. e. hot manifolds). Where this cannot be achieved proper selection of electrical wire, transition or high-temperature sleeve shall be used. WIKA operating instructions model TC46...

  • Page 11: Faults

    Cable break in connecting Replace probe or measuring insert value jumps cable or loose contact with a suitable design, for example caused by mechanical equipped with a strain relief or a overload thicker conductor cross-section WIKA operating instructions model TC46...

  • Page 12: Maintenance, Cleaning And Recalibration

    4. Wash or clean the dismounted instrument, in order to protect persons and the environment from exposure to residual media. 7.3 Recalibration DKD/DAkkS certificate - official certificates: We recommend that the instrument is regularly recalibrated by the manufacturer, with time intervals of approx. 12 months. WIKA operating instructions model TC46...

  • Page 13: Dismounting, Return And Disposal

    Residual media in the dismounted instrument can result in a risk to persons, the environment and equipment. ▶ With hazardous substances, include the material safety data sheet for the corresponding medium. ▶ Clean the instrument, see chapter 7.2 “Cleaning”. WIKA operating instructions model TC46...
  • Page 14 Dispose of instrument components and packaging materials in an environmentally compatible way and in accordance with the country-specific waste disposal regulations. Do not dispose of with household waste. Ensure a proper disposal in accordance with national regulations. WIKA operating instructions model TC46...

  • Page 15: Specifications

    1,000 mm [39"] with additional intervals of 500 mm [20"] ■ Process connections Formed / bent sensor ■ Union screw connection ■ Spring-loaded connection For further specifications see WIKA data sheet TE 65.46 and the order documentation. WIKA operating instructions model TC46...
  • Page 16 WIKA operating instructions model TC46...
