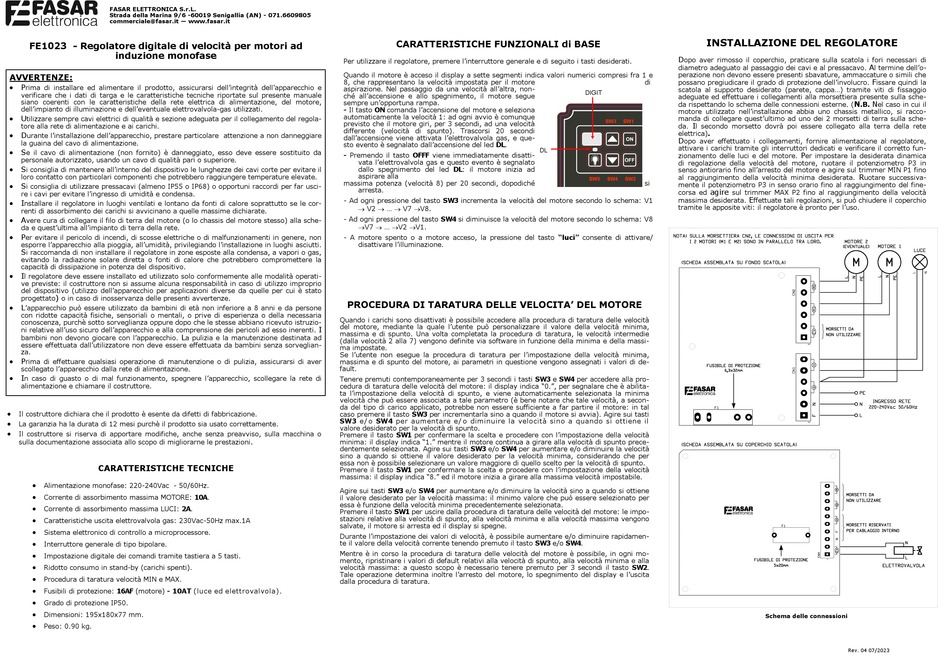

FASAR ELETTRONICA FE1023 Quick Start Manual

FASAR ELETTRONICA S.r.L.
Strada della Marina 9/6 -60019 Senigallia (AN) - 071.6609805
commerciale@fasar.it — www.fasar.it
FE1023 - Regolatore digitale di velocità per motori ad
induzione monofase
AVVERTENZE:
 P
rima di installare ed alimentare il prodotto, assicurarsi dell'integrità dell'apparecchio e
verificare che i dati di targa e le caratteristiche tecniche riportate sul presente manuale
siano coerenti con le caratteristiche della rete elettrica di alimentazione, del motore,
dell'impianto di illuminazione e dell'eventuale elettrovalvola-gas utilizzati.

U
tilizzare sempre cavi elettrici di qualità e sezione adeguata per il collegamento del regola-
tore alla rete di alimentazione e ai carichi.

D
urante l'installazione dell'apparecchio, prestare particolare attenzione a non danneggiare
la guaina del cavo di alimentazione.

S
e il cavo di alimentazione (non fornito) è danneggiato, esso deve essere sostituito da
personale autorizzato, usando un cavo di qualità pari o superiore.

S
i consiglia di mantenere all'interno del dispositivo le lunghezze dei cavi corte per evitare il
loro contatto con particolari componenti che potrebbero raggiungere temperature elevate.

S
i consiglia di utilizzare pressacavi (almeno IP55 o IP68) o opportuni raccordi per far usci-
re i cavi per evitare l'ingresso di umidità e condensa.

I
nstallare il regolatore in luoghi ventilati e lontano da fonti di calore soprattutto se le cor-
renti di assorbimento dei carichi si avvicinano a quelle massime dichiarate.

A
vere cura di collegare il filo di terra del motore (o lo chassis del motore stesso) alla sche-
da e quest'ultima all'impianto di terra della rete.

P
er evitare il pericolo di incendi, di scosse elettriche o di malfunzionamenti in genere, non
esporre l'apparecchio alla pioggia, all'umidità, privilegiando l'installazione in luoghi asciutti.
S
i raccomanda di non installare il regolatore in zone esposte alla condensa, a vapori o gas,
evitando la radiazione solare diretta o fonti di calore che potrebbero compromettere la
capacità di dissipazione in potenza del dispositivo.

I l regolatore deve essere installato ed utilizzato solo conformemente alle modalità operati-
ve previste: il costruttore non si assume alcuna responsabilità in caso di utilizzo improprio
del dispositivo (utilizzo dell'apparecchio per applicazioni diverse da quelle per cui è stato
progettato ) o in caso di inosservanza delle presenti avvertenze.
 L
'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone
con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzio-
ni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
L
bambini non devono giocare con l'apparecchio. a pulizia e la manutenzione destinata ad
essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglian-
za.

P
rima di effettuare qualsiasi operazione di manutenzione o di pulizia, assicurarsi di aver
scollegato l'apparecchio dalla rete di alimentazione.

I
n caso di guasto o di mal funzionamento, spegnere l'apparecchio, scollegare la rete di
alimentazione e chiamare il costruttore.

Il costruttore dichiara che il prodotto è esente da difetti di fabbricazione.

La garanzia ha la durata di 12 mesi purchè il prodotto sia usato correttamente.

Il costruttore si riserva di apportare modifiche, anche senza preavviso, sulla macchina o
sulla documentazione associata allo scopo di migliorarne le prestazioni
CARATTERISTICHE TECNICHE

Alimentazione monofase: 220-240Vac - 50/60Hz.

Corrente di assorbimento massima MOTORE: 10A.

Corrente di assorbimento massima LUCI: 2A.

Caratteristiche uscita elettrovalvola gas: 230Vac-50Hz max.1A

Sistema elettronico di controllo a microprocessore.

Interruttore generale di tipo bipolare.

Impostazione digitale dei comandi tramite tastiera a 5 tasti.

Ridotto consumo in stand-by (carichi spenti).

Procedura di taratura velocità MIN e MAX.

Fusibili di protezione: 16AF (motore) - 10AT (luce ed elettrovalvola).

Grado di protezione IP50.

Dimensioni: 195x180x77 mm.

Peso: 0.90 kg.
CARATTERISTICHE FUNZIONALI di BASE
Per utilizzare il regolatore, premere l'interruttore generale e di seguito i tasti desiderati.
Quando il motore è acceso il display a sette segmenti indica valori numerici compresi fra 1 e
8, che rappresentano la velocità impostata per il motore
aspirazione. Nel passaggio da una velocità all'altra, non-
ché all'accensione e allo spegnimento, il motore segue
sempre un'opportuna rampa.
- Il tasto ON comanda l'accensione del motore e seleziona
automaticamente la velocità 1: ad ogni avvio è comunque
previsto che il motore giri, per 3 secondi, ad una velocità
differente (velocità di spunto). Trascorsi 20 secondi
dall'accensione viene attivata l'elettrovalvola gas, e que-
sto evento è segnalato dall'accensione del led DL.
- Premendo il tasto OFFF viene immediatamente disatti-
vata l'elettrovalvola gas e questo evento è segnalato
dallo spegnimento del led DL: il motore inizia ad
aspirare alla
massima potenza (velocità 8) per 20 secondi, dopodiché
arresta.
- Ad ogni pressione del tasto SW3 incrementa la velocità del motore secondo lo schema: V1
 V2  ...  V7 V8.
- Ad ogni pressione del tasto SW4 si diminuisce la velocità del motore secondo lo schema: V8
V7  ... V2 V1.
- A motore spento o a motore acceso, la pressione del tasto "luci" consente di attivare/
disattivare l'illuminazione.
PROCEDURA DI TARATURA DELLE VELOCITA' DEL MOTORE
Quando i carichi sono disattivati è possibile accedere alla procedura di taratura delle velocità
del motore, mediante la quale l'utente può personalizzare il valore della velocità minima,
I
massima e di spunto. Una volta completata la procedura di taratura, le velocità intermedie
(dalla velocità 2 alla 7) vengono definite via software in funzione della minima e della massi-
ma impostate.
Se l'utente non esegue la procedura di taratura per l'impostazione della velocità minima,
massima e di spunto del motore, ai parametri in questione vengono assegnati i valori di de-
fault.
Tenere premuti contemporaneamente per 3 secondi i tasti SW3 e SW4 per accedere alla pro-
cedura di taratura delle velocità del motore: il display indica "0.", per segnalare che è abilita-
ta l'impostazione della velocità di spunto, e viene automaticamente selezionata la minima
velocità che può essere associata a tale parametro (è bene notare che tale velocità, a secon-
da del tipo di carico applicato, potrebbe non essere sufficiente a far partire il motore: in tal
caso premere il tasto SW3 per incrementarla sino a quando il motore si avvia). Agire sui tasti
SW3 e/ o SW4 per aumentare e/ o diminuire la velocità sino a quando si ottiene il
valore desiderato per la velocità di spunto.
Premere il tasto SW1 per confermare la scelta e procedere con l'impostazione della velocità
.
minima: il display indica "1." mentre il motore continua a girare alla velocità di spunto prece-
dentemente selezionata. Agire sui tasti SW3 e/o SW4 per aumentare e/o diminuire la velocità
sino a quando si ottiene il valore desiderato per la velocità minima, considerando che per
essa non è possibile selezionare un valore maggiore di quello scelto per la velocità di spunto.
Premere il tasto SW1 per confermare la scelta e procedere con l'impostazione della velocità
massima: il display indica "8." ed il motore inizia a girare alla massima velocità impostabile.
Agire sui tasti SW3 e/o SW4 per aumentare e/o diminuire la velocità sino a quando si ottiene
il valore desiderato per la velocità massima: il minimo valore che può essere selezionato per
essa è funzione della velocità minima precedentemente selezionata.
Premere il tasto SW1 per uscire dalla procedura di taratura delle velocità del motore: le impo-
stazioni relative alla velocità di spunto, alla velocità minima e alla velocità massima vengono
salvate, il motore si arresta ed il display si spegne.
Durante l'impostazione dei valori di velocità, è possibile aumentare e/o diminuire rapidamen-
te il valore della velocità corrente tenendo premuto il tasto SW3 e/o SW4.
Mentre è in corso la procedura di taratura delle velocità del motore è possibile, in ogni mo-
mento, ripristinare i valori di default relativi alla velocità di spunto, alla velocità minima e alla
velocità massima: a questo scopo è necessario tenere premuto per 3 secondi il tasto SW2.
Tale operazione determina inoltre l'arresto del motore, lo spegnimento del display e l'uscita
dalla procedura di taratura.
INSTALLAZIONE DEL REGOLATORE
D
opo aver rimosso il coperchio, praticare sulla scatola i fori necessari di
diametro adeguato al passaggio dei cavi e al pressacavo.
perazione non devono essere presenti sbavature, ammaccature o simili che
di possano pregiudicare il grado di protezione dell'involucro.
scatola al supporto desiderato (parete, cappa...) tramite viti di fissaggio
adeguate ed effettuare i collegamenti alla morsettiera presente sulla sche-
da rispettando lo schema delle connessioni esterne. (
motore utilizzato nell'installazione abbia uno chassis metallico, si racco-
manda di collegare quest'ultimo ad uno dei 2 morsetti di terra sulla sche-
da. I l secondo morsetto dovrà poi essere collegato alla terra della rete
elettrica).
D opo aver effettuato i collegamenti, fornire alimentazione al regolatore,
attivare i carichi tramite gli interruttori dedicati e verificare il corretto fun-
P
zionamento delle luci e del motore. er impostare la desiderata dinamica
di regolazione della velocità del motore, ruotare il potenziometro P3 in
senso antiorario fino all'arresto del motore e agire sul trimmer MIN P1 fino
al raggiungimento della velocità minima desiderata.
si
mente il potenziometro P3 in senso orario fino al raggiungimento del fine-
agire
corsa ed sul trimmer MAX P2 fino al raggiungimento della velocità
E
massima desiderata. ffettuate tali regolazioni, si può chiudere il coperchio
tramite le apposite viti: il regolatore è pronto per l'uso.
Schema delle connessioni
A
l termine dell'o-
F
issare quindi la
N N
.B. el caso in cui il
R
uotare successiva-
Rev. 04 07/2023
