Keep your receipt for proof of purchase.
Keep this instruction manual.
Questions, problems, missing parts?
For service in English, please visit our website at: https://goodearthlighting.com/contact-us or
call the Customer Care Center 1-800-291-8838, 8:30 a.m.-5 p.m., CST, Monday-Friday.
For service in French, call: 1-450-424-1400, Customer service hours are Monday-Friday, 8:30
a.m.-5 p.m., CST or visit https://goodearthlighting.com/contact-us.

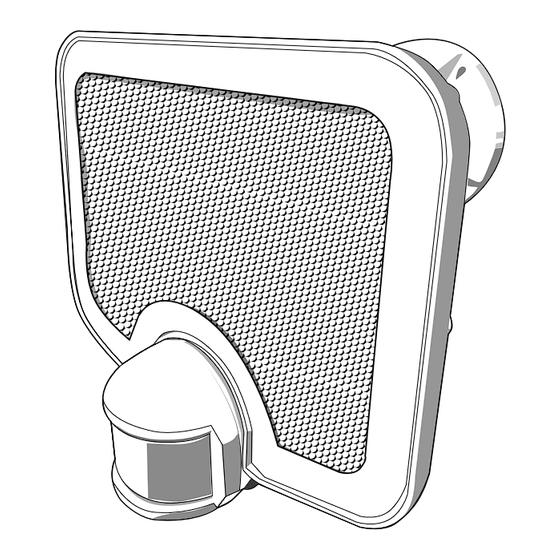

Hyper Bright LED Flood Light
MODEL # SE1356-WH3-02LF4-F
Imported by / Importé par :
Costco Wholesale Canada Ltd.*
415 W. Hunt Club Road
Ottawa, Ontario, K2E 1C5
Canada
1-800-463-3783
www.costco.ca
*faisant affaire au Québec sous le nom
Les Entrepôts Costco
1 1
ITEM #1699370
Français p. 10
Advertisement
Table of Contents
Related Manuals for Good Earth Lighting SE1356-WH3-02LF4-F
Summary of Contents for Good Earth Lighting SE1356-WH3-02LF4-F

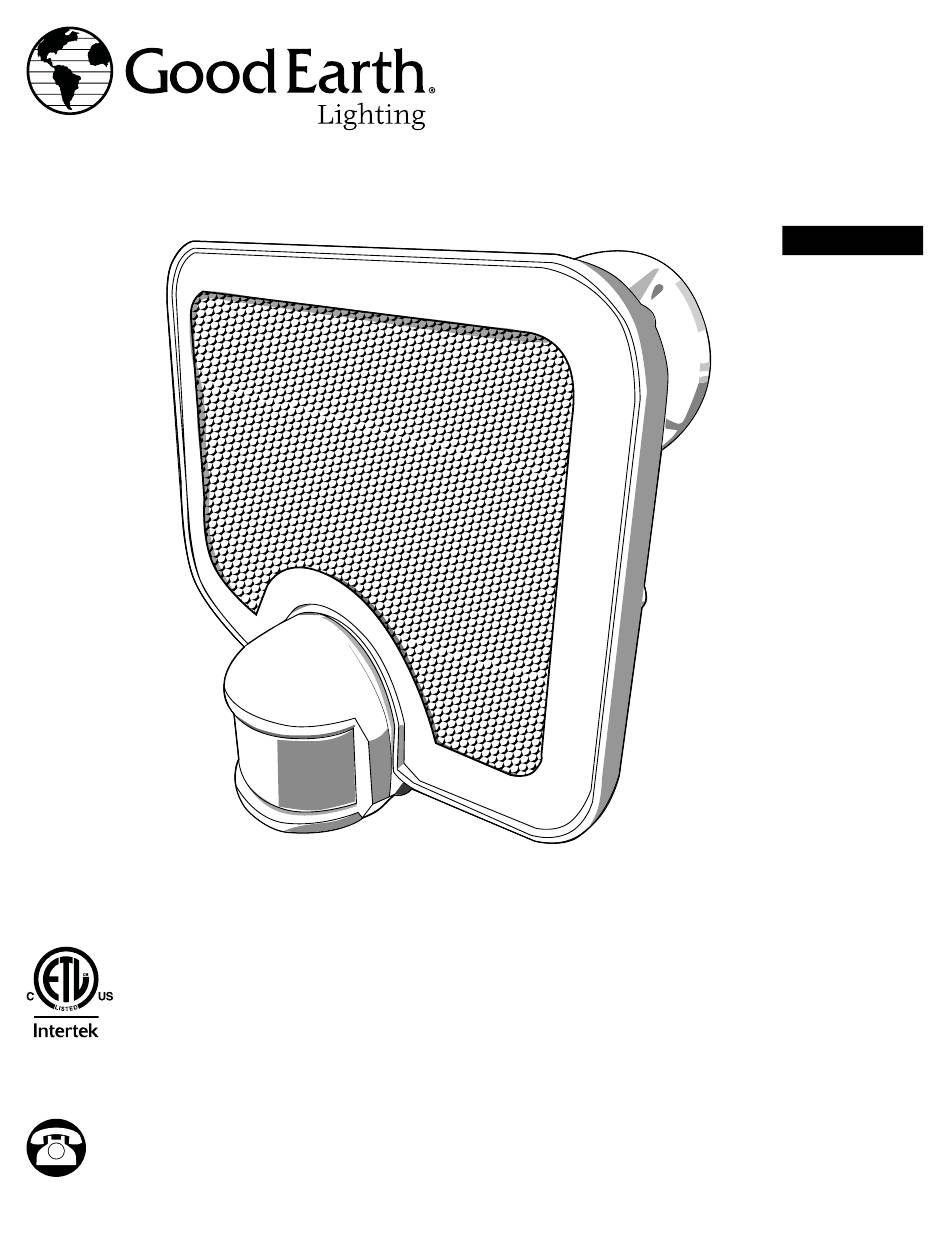

- Page 1 ITEM #1699370 Hyper Bright LED Flood Light MODEL # SE1356-WH3-02LF4-F Français p. 10 Imported by / Importé par : Costco Wholesale Canada Ltd.* 415 W. Hunt Club Road Ottawa, Ontario, K2E 1C5 Canada 1-800-463-3783 www.costco.ca *faisant affaire au Québec sous le nom Les Entrepôts Costco...
-
Page 2: Package Contents
PACKAGE CONTENTS PART DESCRIPTION Diffuser Sensor Head Light Selection Controls Star Knob Wall Plate Mounting Arm HARDWARE KIT (not actual size) PART DESCRIPTION Medium Box Screw Wire Nut Translucent Plug Allen Wrench Foam Gasket TOOLS REQUIRED FOR ASSEMBLY (Not Included) -
Page 3: Important Safety Information
IMPORTANT SAFETY INFORMATION Read entire installation procedure before you begin! WARNING: This fixture can only be installed over a recessed electrical box OR a UL-listed surface mount electrical box rated for wet locations. Surface mount electrical boxes require the use of the included foam gasket to prevent water from seeping into the electrical box. - Page 4 MOUNTING PREPARATIONS 1. After unpacking the light, loosen both star knobs (D) on the mounting arms (F) located on the back of the fixture. The arms (F) have position hash marks to aid in the installation for both STANDARD WALL MOUNT and STANDARD EAVE MOUNT.
- Page 5 2a. OPTION 1: WALL MOUNT Align the “-” marks on the elbow joint and pivot joint. Tighten both star knobs (D). 2b. OPTION 2: EAVE MOUNT Align the “=” marks on the elbow joint and pivot joint. Tighten both star knobs (D).
- Page 6 ASSEMBLY INSTRUCTIONS DANGER! SHUT OFF POWER TO THE JUNCTION BOX BEFORE INSTALLING THE FIXTURE. 1. Feed the fixture wires through wall plate (E) and thread the wall plate onto the mounting arm (F). For surface mount: Use only with an approve UL wet location surface electrical box.
- Page 7 4. Use silicone adhesive caulking (not included) to seal the gap between the wall plate (E) and the mounting surface to prevent water seepage into the J-box. LIGHT ORIENTATION To adjust the angle of the light, loosen the two knobs on the back of the light and position the light as preferred (up and down, or left and right).
-
Page 8: Manual Override
SETTING THE LIGHT DURATION TIME Rotate the MINUTES control knob away from the MOTION TEST and set between 1 and 10. Do not rotate the MINUTES control knob back to the TEST area, or to Switch Control. Light will stay on for 1 minute after PIR detects motion. Light will stay on for 5 minutes after PIR detects motion. -
Page 9: Troubleshooting
REPLACEMENT PARTS LIST Hardware Kit # ZH-SE1356-F01-WH3 CARE AND MAINTENANCE Periodically clean the fixture and diffuser using a mild, non-abrasive cleaner and soft cloth. When cleaning the fixture, make sure the power is turned off. Do not spray cleaner directly onto any part of the fixture or LEDs. TROUBLESHOOTING Before doing any work on the fixture, shut off power supply at the circuit breaker panel to avoid electrical shock. - Page 10 ARTICLE N° 1699370 Luminaire DEL Très Brillant MODÈLE N° SE1356-WH3-02LF4-F Imported by / Importé par : Costco Wholesale Canada Ltd.* 415 W. Hunt Club Road Ottawa, Ontario, K2E 1C5 Canada 1-800-463-3783 www.costco.ca *faisant affaire au Québec sous le nom Les Entrepôts Costco Conservez votre reçu comme preuve d’achat.
-
Page 11: Contenu De La Boîte
CONTENU DE LA BOÎTE PIÈCE DESCRIPTION QTÉ Diffuser Tête du capteur Commandes de sélection du luminaire Bouton étoile Plaque murale Bras de montage TROUSSE DE QUINCAILLERIE (ne correspond pas à la taille réelle) PIÈCE DESCRIPTION QTÉ Vis pour boîte moyenne Capuchon de connexion Bouchon translucide Clé... -
Page 12: Renseignements Importants Sur La Sécurité
RENSEIGNEMENTS IMPORTANTS SUR LA SÉCURITÉ Lisez toute la procédure d’installation avant de commencer! AVERTISSEMENT : Ce luminaire ne peut être installé que sur une boîte électrique encastrée OU sur une boîte électrique en surface homologuée UL pour les endroits humides. Les boîtes électriques montées en surface nécessitent l’utilisation du joint en mousse inclus, pour empêcher l’eau de s’infiltrer dans la boîte électrique. - Page 13 PRÉPARATIONS DE MONTAGE 1. Après avoir déballé le luminaire, vous devez desserrer les deux boutons étoiles (D) sur les bras de montage (F) situés à l’arrière du luminaire. Les bras (F) sont dotés de repères de position pour faciliter l’installation, que ce soit pour le MONTAGE MURAL STANDARD ou le MONTAGE EN CUVE STANDARD.
- Page 14 2a. OPTION 1 : MONTAGE MURAL : En alignant les marques « - » sur l’articulation du coude puis sur l’articulation du pivot. Serrez les deux boutons étoiles (D). 2b. OPTION 2 : MONTAGE EN CUVE STANDARD : En alignant les marques « = » sur l’articulation du coude puis sur l’articulation du pivot.
-
Page 15: Instructions De Montage
INSTRUCTIONS DE MONTAGE DANGER! COUPEZ L’ALIMENTATION DE LA BOÎTE DE JONCTION AVANT D’INSTALLER LE LUMINAIRE. 1. Faites passer les fils du luminaire à travers la plaque murale (E) et enfilez la plaque murale sur le bras de montage (F). Pour un montage en surface : N’utiliser ce montage qu’avec une boîte électrique homologuée UL pour emplacement humide. - Page 16 4. Utilisez un enduit de calfeutrage à base de silicone (non inclus) pour étanchéifier l’espace entre la plaque murale (E) et la surface de montage et empêcher l’infiltration d’eau dans la boîte de jonction. ORIENTATION DU LUMINAIRE Pour régler l’angle du luminaire, desserrez les deux boutons à...
-
Page 17: Réglage De La Durée De L'éclairage
RÉGLAGE DE LA DURÉE DE L’ÉCLAIRAGE Tournez le bouton de commande MINUTES pour l’éloigner du MOTION TEST et réglez-le entre 1 et 10. Ne tournez pas le bouton de commande MINUTES pour le ramener dans la zone de TEST, ou pour changer de commande. La lumière restera allumée pendant 1 minute après que le IRP a détecté... -
Page 18: Liste Des Pièces De Rechange
LISTE DES PIÈCES DE RECHANGE No de trousse de quincaillerie ZH-SE1356-F01-WH3 NETTOYAGE ET ENTRETIEN Nettoyez régulièrement le luminaire et le diffuseur à l’aide d’un nettoyant doux et non abrasif et d’un chiffon doux. Lorsque vous nettoyez le luminaire, as- surez-vous que le courant est coupé. Ne vaporisez pas le nettoyant directement sur une partie quelconque du luminaire ou des DEL. DÉPANNAGE Avant d’effectuer toute opération sur le luminaire, coupez l’alimentation électrique au disjoncteur ou au panneau de fusibles pour éviter les décharges électriques. -
Page 19: Garantie
GARANTIE Le fabricant garantit que ce luminaire est exempt de défauts de matériau et de fabrication pendant une période de (10) ans à compter de la date d’achat initiale par le consommateur. Le luminaire n’est pas garanti en cas d’utilisation dans un cadre commercial ou de vente au détail. La garantie est limitée à l’utilisation dans un cadre résidentiel. -
Page 20: Déclaration De La Fcc
DÉCLARATION DE LA FCC : Cet équipement est conforme à la section 15 des directives de la FCC. Le fonctionnement est assujetti aux deux conditions suivantes : (1) Ce dispositif ne doit pas produire d’interférences nuisibles et (2) ce dispositif doit accepter toute interférence reçue, y compris l’interférence pouvant causer un fonctionnement indésirable. Avertissement : Toute modification de cet appareil non expressément approuvée par la partie responsable de la conformité...
