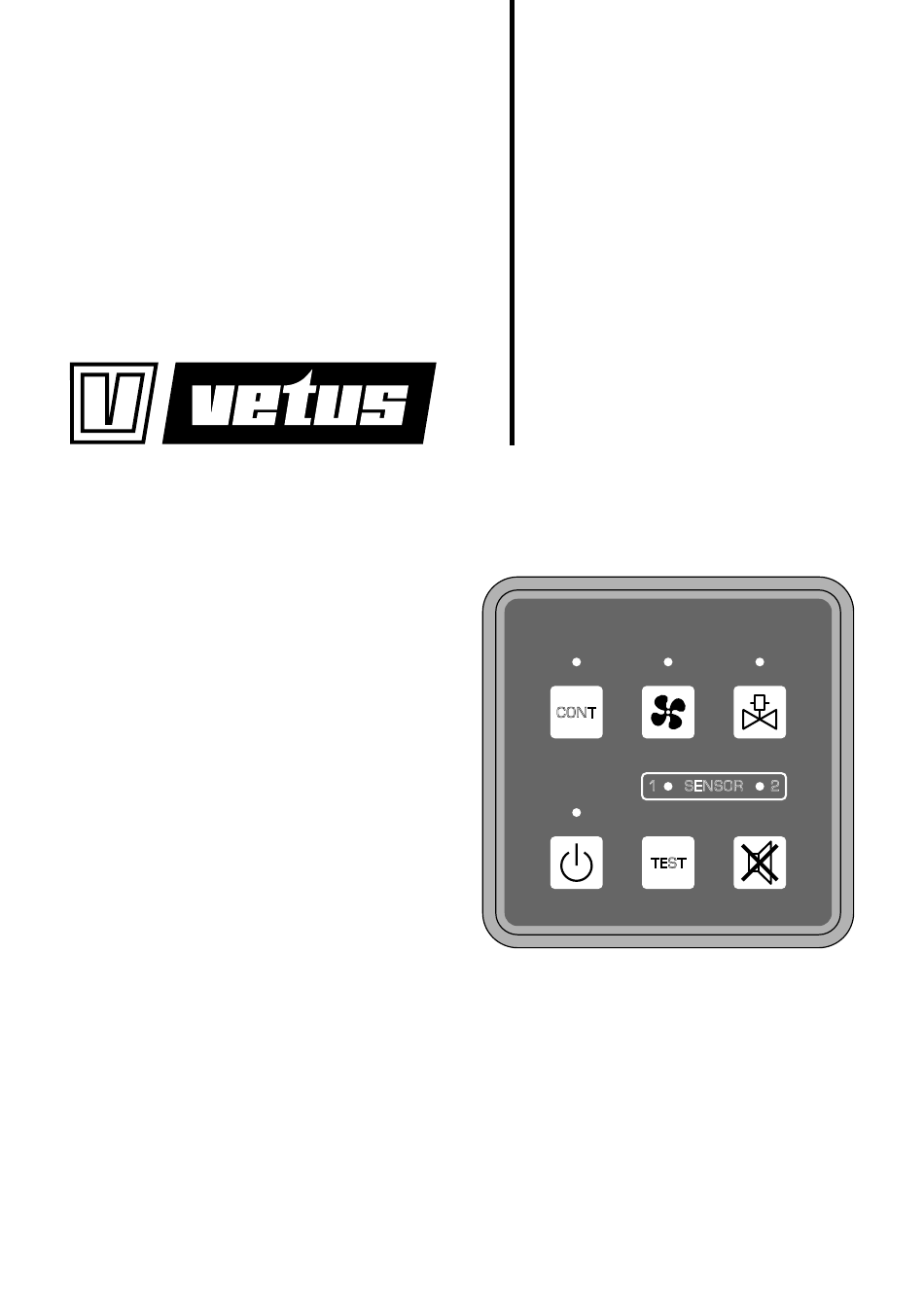

Installatie- en gebruikershandleiding
Gasdetector - Benzinedamp en CO
Installation and user manual
Gas detector - Petrol vapour and CO
Installations- und Benutzerhandbuch
Gasspürgerät - Benzindampf und CO
Manuel d'Installation et d'utilisation
Détecteur de gaz -
Vapeurs d'essence et CO
Manual de instalación y usuario
Detector de gas -
Vapor de combustible y CO
Manuale d'installazione e d'uso
Rilevatore di gas - Vapori di benzina e CO
Copyright © 2023 VETUS B.V. Schiedam Holland
1
SENSOR
TEST

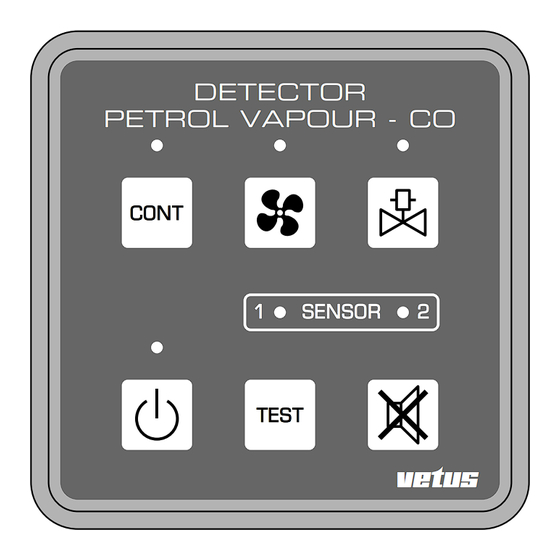

Gas detector
Petrol vapour and CO
PD1000
5
15
25
35
45
55
2
vetus
100106.01
Advertisement
Table of Contents
Related Manuals for Vetus PD1000
Summary of Contents for Vetus PD1000
-
Page 1: Table Of Contents
Manual de instalación y usuario vetus Detector de gas - Vapor de combustible y CO Gas detector Manuale d'installazione e d'uso Rilevatore di gas - Vapori di benzina e CO Petrol vapour and CO PD1000 Copyright © 2023 VETUS B.V. Schiedam Holland 100106.01... - Page 2 3.3 Testing 5.3.4 Ventilator 3.4 Indicating the measured gas concentration (Alarm or safe) Technical details 3.5 Switching off the acoustic alarm 3.6 Fan Overall dimensions 3.7 Fuel valve Wiring diagram Ageing of the sensor 4.1 Replacing the sensor Gasdetector PD1000 100106.01...
- Page 3 5.3.4 Ventilateur 3.4 Indication de la concentration de gaz mesurée (Danger ou Sécurité) 39 Spécifications techniques 3.5 Déconnecter le signal sonore 3.6 Ventilateur Dimensions principales 3.7 Robinet de carburant Schéma électrique Vieillissement du capteur 4.1 Remplacement du capteur Gasdetector PD1000 100106.01...
- Page 4 3.4 Indicazione della concentrazi- 5.3.4 Ventilatore one di gas misurata (Allarme o situazione sicura) Dati tecnici 3.5 Spegnimento dell’allarme acustico 60 3.6 Ventilatore Dimensioni principali 3.7 Valvola del carburante Schema dei collegamenti Invecchiamento del sensore 4.1 Sostituzione del sensore Gasdetector PD1000 100106.01...
-
Page 5: Nederlands
Het niet opvolgen van de instructies in deze handleiding kan leiden tot ernstig letsel of materiële schade De fabrikant is niet aansprakelijk voor schade als gevolg van onjuiste bediening Gasdetector PD1000 100106.01... - Page 6 Inleiding De VETUS gasdetector vormt, met een of twee sensoren, een gasdetectiesysteem met twee verschillende functies: Ten eerste voor de detectie van benzinedamp ter voorkoming van explosiegevaar in de machi- nekamer. En ten tweede voor de detectie van het giftige gas koolmonoxide (CO) *) ter voorkoming van een gevaarlijke en giftige atmosfeer voor de mens.
-
Page 7: Ventilador 50
Na circa 2 jaar continue gebruik is de sensor veroudert, zie ‘4 Veroudering van de sensor’ . Inhoud van de verpakking 1 Instrument PD1000 1 Sensor 1 Kabel voor aansluiten sensor (5 meter) 2 Schroeven voor montage van de sensor... - Page 8 - het correct functioneren van de bediening van de brandstofafsluiter en de ventilator; de afsluiter wordt gesloten en de ventilator wordt ingeschakeld. Continue controleert de gasdetector of de sensor (of sensoren) zijn aangesloten en of ze cor- rect functioneren. Indien dit niet het geval is wordt een alarm gegeven. Gasdetector PD1000 100106.01...
- Page 9 De sensor is defect of verouderd. 0,15 s - 8 s LET OP: Wanneer er geen sensors op de gasdetector zijn aangesloten, kan deze niet functione- ren. De beide sensor led’s zullen ROOD knipperen totdat er tenminste 1 sensor SENSOR is gedetecteerd. Gasdetector PD1000 100106.01...
- Page 10 Als de brandstofafsluiter wordt geopend wordt automatisch de gasdetector in de stand continue gezet Als een alarmtoestand optreedt ten gevolge van een te hoge concentratie benzinedamp of een te hoge concentratie CO wordt de brandstofafsluiter automatisch gesloten. Gasdetector PD1000 100106.01...
- Page 11 Voer deze handelingen uitsluitend aan bij de vervangen sensor en niet bij de eventu- ele bestaande sensor, waarbij de levenscyclus nog wordt bijgehouden, omdat de ver- oudering hiermee niet meer juist wordt geïnterpreteerd Gevaarlijke situaties zouden hierdoor kunnen ontstaan Gasdetector PD1000 100106.01...
- Page 12 2 sensor wordt bijgeplaatst zal de aanwezigheid van de 2 sensor automatisch door de gasdetector herkend worden. Om betrouwbaar gas te kunnen meten moet de sensor hierna gedurende 1 minuut opge- warmd worden Gasdetector PD1000 100106.01...
- Page 13 De uitgang ‘FAN’ is geschikt voor een ventilator met een stroomverbruik van maximaal 1 A. Neem in de plusdraad naar de ventilator een 1 A zekering op. Let op: de gasdetector schakelt de min aansluiting (-, massa) van de ventilator! Gasdetector PD1000 100106.01...
- Page 14 : 8 % van de onderste explosiegrens (LEL) (480 ppm) Alarm : 10 % van de onderste explosiegrens (LEL) (600 ppm) Voor de detectie van CO (koolmonoxide) zijn de volgende gasniveau’s en tijdconstanten gedefinieerd: CO (ppm) t (min) 1 VEILIG 2 WAARSCHUWING CO 3 ALARM CO Gasdetector PD1000 100106.01...
-
Page 15: English
This product should only be operated by persons who have read and understood the instructions and precautions in this manual Failure to follow the instructions in this manual may result in serious injury or property damage The manufacturer shall not be liable for any damages resulting from improper operation Gasdetector PD1000 100106.01... - Page 16 Introduction The VETUS gas detector together with one or two sensors forms a gas detection system with two different functions. In the first place for the detection of petrol vapour to prevent the risk of an explosion in the engine room.
- Page 17 After about 2 years of continuous use the sensor will have aged, see ‘4 Ageing of the sensor’ . Contents of the pack 1 Instrument PD1000 1 Sensor 1 Cable for connecting sensor (5 metres)
- Page 18 - the correct functioning of the operation of the fuel shut off valve and the fan; the fuel shut off valve is closed and the fan switched on. The gas detector checks continuously that the sensor or sensors are connected and function- ing correctly. An alarm is given if this is not the case. Gasdetector PD1000 100106.01...
- Page 19 The sensor is faulty or aged. 0,15 s - 8 s NB: if no sensors are connected to the gas detector it cannot function. Both LEDs SENSOR will flash RED until at least 1 sensor has been detected. Gasdetector PD1000 100106.01...
- Page 20 If the fuel shut off valve is opened the gas detector is automatically set to continuous mode If there is an alarm situation as a result of too high a concentration of petrol vapour or too high a concentration of CO the fuel shut off valve will be closed automatically. Gasdetector PD1000 100106.01...
- Page 21 Only carry out these actions for the sensor that is being replaced and not for any other existing sensor for which the life cycle is still being monitored, otherwise the ageing of this will no longer be interpreted correctly This could lead to dangerous situations occurring Gasdetector PD1000 100106.01...
- Page 22 2 sensor will automatically be detected by the gas detector. In order to measure the concentration of gas reliably the sensor must warm up for 1 minute after this Gasdetector PD1000 100106.01...
- Page 23 The output ‘FAN’ is suitable for a fan requiring a current of maximum 1 A. Fit a 1 A fuse in the plus wire to the fan. NB: the gas detector switches the minus connection (-, earth) to the fan! Gasdetector PD1000 100106.01...
- Page 24 Alarm : 10 % of the upper explosion limit (LEL) (600 ppm) The following gas concentrations and time constants are defined for the detection of CO (car- bon monoxide): CO (ppm) t (min) 1 SAFE 2 WARNING CO 3 ALARM CO Gasdetector PD1000 100106.01...
-
Page 25: Deutsch
Dieses Produkt darf nur von Personen bedient werden, welche die Anweisungen und Vorsichtsmaßnahmen in diesem Handbuch gelesen und verstanden haben Die Nicht- beachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen oder Sachschäden führen Der Hersteller haftet nicht für Schäden, die durch unsach- gemäße Bedienung entstehen Gasdetector PD1000 100106.01... - Page 26 Einleitung Ausgestattet mit ein oder zwei Sensoren, stellt das VETUS-Gasspürgerät ein Gasspürsystem mit zwei verschiedenen Funktionen dar: Einerseits die Aufspürung von Benzindampf zur Vorbeugung einer Explosionsgefahr im Maschinenraum. Zum Zweiten spürt es das giftige Kohlenmonoxidgas (CO)*) auf, sodass eine für den Menschen gefährliche Verunreinigung der Luft mit Giftgas vermieden werden kann.
- Page 27 Sensor schneller, als wenn er nur in Abständen Gaskontrollen durchführt. Nach ca. 2 Jahren kontinuierlicher Gaskontrolle ist der Sensor überaltert, vgl. Abschnitt 4 ‘Alterung des Sensors’ . Verpackungsinhalt 1 Instrument PD1000 1 Sensor 1 Kabel zum Anschließen des Sensors (5 Meter) 2 Schrauben für die Montage des Sensors...
- Page 28 - die korrekte Funktion der Betätigung des Brennstoffventils und des Ventilators: Das Brennstoffventil wird geschlossen und der Ventilator eingeschaltet. Das Gasspürgerät kontrolliert ständig, ob der Sensor bzw. die Sensoren angeschlossen sind und ob sie korrekt funktionieren. Sollte das nicht der Fall sein, wird ein Alarm ausgelöst. Gasdetector PD1000 100106.01...
- Page 29 0,15 s - 8 s HINWEIS: Wenn keine Sensoren an das Gasspürgerät angeschlossen sind, kann es nicht funk- tionieren. Die beiden Sensor-LED´s blinken dann so lange in ROT, bis mindes- SENSOR tens ein angeschlossener Sensor festgestellt worden ist. Gasdetector PD1000 100106.01...
- Page 30 Batteriespannung zu gering, fängt diese LED an zu blinken. Wenn das Brennstoffventil geöffnet wird, wird das Gasspürgerät automatisch in die Betriebsart kontinuierliche Gaskontrolle geschaltet Wenn auf Grund einer zu hohen Benzindampf- oder CO-Konzentration eine Alarmstufe auf- tritt, wird das Brennstoffventil automatisch geschlossen. Gasdetector PD1000 100106.01...
- Page 31 Führen Sie diese Maßnahmen nur bei einem ausgetauschten Sensor durch, nicht bei einem eventuell weiter vorhandenen Sensor Dessen Alterungsstatus muss weiter gespeichert bleiben, da sein Alter ansonsten nicht mehr richtig berechnet werden kann Hierdurch könnten sich gefährliche Situationen ergeben Gasdetector PD1000 100106.01...
- Page 32 Wird beim Einbau des Gasspürgerätes zu Anfang nur ein Sensor angebracht und kommt später ein zweiter Sensor dazu, wird das Vorhandensein des zweiten Sensors von dem Gasspürgerät automatisch erkannt. Um etwa vorhandenes Gas zuverlässig aufspüren zu können, muss der Sensor danach eine Minute lang aufgewärmt werden Gasdetector PD1000 100106.01...
- Page 33 Stromversorgungsanlage übereinstimmen, also 12 bzw. 24 Volt Gleichstrom betragen. Der Ausgang ‘FAN’ eignet sich für einen Ventilator mit einem Stromverbrauch von maximal 1 A. Bauen Sie in das Pluskabel zum Ventilator eine 1 A-Sicherung ein. Achtung: Das Gasspürgerät schaltet das Minuskabel (-, Masse) des Ventilators! Gasdetector PD1000 100106.01...
- Page 34 : bei 8 % der unteren Explosionsgrenze (LEL) (480 ppm) Alarm : bei 10 % der unteren Explosionsgrenze (LEL) (600 ppm) Für das Aufspüren von CO (Kohlenmonoxid) sind folgende Gaskonzentrationen und Zeitkonstanten definiert: CO (ppm) t (min) 1 SICHERER ZUSTAND 2 WARNUNG CO 3 ALARM CO Gasdetector PD1000 100106.01...
-
Page 35: Français
Ce produit ne doit être utilisé que par des personnes qui ont lu et compris les instruc- tions et les précautions contenues dans ce manuel Le non-respect des instructions de ce manuel peut entraîner des blessures graves ou des dommages matériels Le fabri- cant n'est pas responsable des dommages résultant d'une utilisation incorrecte Gasdetector PD1000 100106.01... - Page 36 Introduction Le détecteur de gaz VETUS, muni d’un ou de deux capteurs, est un système de détection de gaz à deux fonctions : La première est de détecter les vapeurs d’essence afin d’éviter le danger d’explosion dans la salle des machines.
- Page 37 Après environ 2 ans d’usage continu le capteur est usé ; voir au point ‘4 Vieillissement du capteur’ . Contenu de l’emballage 1 Instrument PD1000 1 Capteur 1 Câble de branchement du capteur (5 mètres) 2 Vis de montage du capteur 1 Mode d’emploi...
- Page 38 - le bon fonctionnement de la commande du robinet de carburant et du ventilateur ; le robi- net est fermé et le ventilateur est activé. Le détecteur contrôle en permanence si le (ou les) capteur(s) est(sont) raccordé(s) et s’ils fonc- tionnement correctement. Si ce n’est pas le cas, une alerte est donnée. Gasdetector PD1000 100106.01...
- Page 39 0,15 s - 8 s Attention : Cette fonction ne marchera pas si aucun capteur n’est raccordé au détecteur de gaz. Les deux leds des capteurs sont ROUGES et clignotent jusqu’à ce qu’au moins SENSOR un capteur soit détecté. Gasdetector PD1000 100106.01...
- Page 40 Si le robinet de carburant est ouvert, le détecteur est réglé automatiquement en mode continu Si une situation d’alarme se produit suite à une trop forte concentration de vapeurs d’essence ou de CO, le robinet de carburant se ferme automatiquement. Gasdetector PD1000 100106.01...
- Page 41 Cette procédure ne doit être effectuée que lors du remplacement d’un capteur mais pas pour un capteur existant dont la durée de vie est encore tenu à jour car la mesure du vieillissement serait alors faussée Cela pourrait provoquer l’apparition de situa- tions dangereuses Gasdetector PD1000 100106.01...
- Page 42 Si un seul capteur a été installé au début puis un second plus tard, la présence du second capteur sera automatiquement reconnue par le détecteur de gaz. Pour garantir la fiabilité de mesure du gaz, il est important de laisser chauffer le capteur pendant environ une minute Gasdetector PD1000 100106.01...
- Page 43 La sortie ‘VALVE’ est prévue pour un ventilateur qui consomme au maximum 1 A. Prévoir un fusible de 1A dans le fil positif (+) allant au ventilateur. Attention : le détecteur de gaz connecte le moins (-, masse) du ventilateur ! Gasdetector PD1000 100106.01...
- Page 44 10 % du seuil d’explosion inférieur (LEL) (600 ppm) Pour la détection du CO (monoxyde de carbone) les niveaux de gaz et les constantes de temps ci-dessous ont été définis : CO (ppm) t (min) 1 SÉCURITÉ 2 AVERTISSEMENT CO 3 DANGER CO Gasdetector PD1000 100106.01...
-
Page 45: Español
El incumplimiento de las instrucciones de este manual puede provocar lesiones graves o daños a la propiedad El fabricante no se hará responsable de los daños resultantes de un funcionamiento inadecuado Gasdetector PD1000 100106.01... -
Page 46: Introducción
Introducción El detector de gas VETUS junto con uno o dos sensores constituyen un sistema de detección de gas con dos funciones distintas. En primer lugar para la detección de vapores de combustible para prevenir el riesgo de explosión en la sala de motores. -
Page 47: Contenido Del Paquete
Tras unos 2 años de uso continuado, el sensor se habrá agotado, vea ’4 Desgaste del sensor’ . Contenido del paquete 1 Instrumento PD1000 1 Sensor 1 Cable para conectar el sensor (5 metros) -
Page 48: Funcionamiento
- el correcto funcionamiento del accionamiento de la válvula de carburante y del ventilador; la válvula de carburante se cierra y el ventilador se activa. El detector de gas comprueba continuamente que el sensor o los sensores estén conectados y funcionen correctamente. Sonará una alarma en caso contrario. Gasdetector PD1000 100106.01... - Page 49 El sensor falla o se ha agotado. 0,15 s - 8 s Nota: Si no hay sensores conectados al detector de gas, éste no puede funcionar. Ambos LED parpadearán en ROJO hasta que se detecte al menos un sensor. SENSOR Gasdetector PD1000 100106.01...
-
Page 50: Válvula De Carburante
Si se abre la válvula de carburante, el detector de gas se coloca automáticamente en modo continuo Si se produce una situación de alarma como resultado de una concentración demasiado alta de vapor de combustible o de concentración de CO, la válvula de desconexión de combustible se cerrará automáticamente. Gasdetector PD1000 100106.01... -
Page 51: Desgaste Del Sensor
Esto sólo debe realizarlo para el sensor que se ha cambiado, no para otro sensor que pueda haber y cuyo ciclo de vida todavía no haya terminado, ya que de lo contrario no se estaría interpretando correctamente el desgaste de éste Ello podría ser causa de situaciones peligrosas Gasdetector PD1000 100106.01... -
Page 52: Instalación
Si se coloca un segundo sensor posteriormente al colocado durante la instalación original del detector de gas, éste detectará automáticamente la presencia del 2º sensor. Para poder medir con fiabilidad la concentración de gas, el sensor debe calentarse durante 1 minuto después de instalarlo Gasdetector PD1000 100106.01... -
Page 53: Conexiones
La salida ’FUN’ es adecuada para un ventilador que requiera una corriente de 1 A máximo. Coloque un fusible de 1 A en el cable positivo del ventilador. Nota: ¡el detector de gas cambia la conexión negativa (-, tierra) con el ventilador! Gasdetector PD1000 100106.01... -
Page 54: Especificaciones Técnicas
: 10 % del límite de explosión más alto (LEL) (600 ppm) Se han definido las siguientes concentraciones de gases y constantes de tiempo para la detec- ción de CO (monóxido de carbono): CO (ppm) t (min) 1 SEGURO 2 PRECAUCIÓN CO 3 ALARMA CO Gasdetector PD1000 100106.01... -
Page 55: Italiano
La mancata osservanza delle istruzioni contenute nel presente manuale può causare gravi lesioni o danni ma- teriali Il produttore non è responsabile di eventuali danni derivanti da un azionamento improprio Gasdetector PD1000 100106.01... -
Page 56: Introduzione
Introduzione Il rilevatore di gas VETUS, con uno o due sensori, costituisce un sistema di rilevamento con diverse funzioni. In primo luogo permette il rilevamento di eventuali vapori di benzina al fine di prevenire il rischio di esplosioni nella sala macchine. -
Page 57: Contenuto Della Confezione
Il sensore invecchia in circa 2 anni di funzionamento continuo, vedi capitolo 4 ‘Invecchiamento del sensore’ . Contenuto della confezione 1 Strumento PD1000 1 Sensore 1 Cavo per il collegamento del sensore (5 metri) 2 Viti per il montaggio del sensore 1 Manuale d’istruzioni... -
Page 58: Detector Petrol Vapour - Co
Il rilevatore del gas controlla costantemente se il sensore (o i sensori) sono collegati e se fun- zionano correttamente. In caso contrario il rilevatore entra in stato di allarme. Gasdetector PD1000 100106.01... -
Page 59: Indicazione Della Concentrazi- One Di Gas Misurata
0,15 s - 8 s ATTENZIONE: Il rilevatore di gas non può funzionare se non vi è collegato alcun sensore. Entrambi i LED dei sensori lampeggiano di colore ROSSO fino a quando non SENSOR viene rilevato almeno un sensore. Gasdetector PD1000 100106.01... -
Page 60: Spegnimento Dell'allarme Acustico
Se la valvola del carburante viene aperta il rilevatore di gas passa automaticamente alla modalità di funzionamento continuo La valvola del carburante viene chiusa automaticamente quando viene rilevata una concentra- zione troppo alta di vapori di benzina o una concentrazione troppo alta di CO. Gasdetector PD1000 100106.01... -
Page 61: Invecchiamento Del Sensore
Eseguite questa operazione unicamente quando sostituite un sensore, non con senso- ri il cui invecchiamento è ancora in fase di registrazione, in quanto l’invecchiamento non sarebbe più interpretato correttamente In tal caso potrebbero verificarsi situa- zioni pericolose Gasdetector PD1000 100106.01... -
Page 62: Installazione
Il sensore comincia a misurare la concentrazione di gas in modo affidabile dopo essersi riscaldato per circa 1 minuto Gasdetector PD1000 100106.01... -
Page 63: Collegamenti
L’uscita ‘FAN’ è adatta per un ventilatore con un assorbimento massimo di 1 A. Prevedete un fusibile da 1 A nel filo positivo che va al ventilatore. Attenzione: Il rilevatore di gas agisce sul filo negativo (-, massa) del ventilatore!. Gasdetector PD1000 100106.01... -
Page 64: Dati Tecnici
: 10 % del limite inferiore di esplosione (LEL) (600 ppm) Per il rilevamento del CO (monossido di carbonio) sono definiti i seguenti livelli di concentra- zione e costanti di tempo: CO (ppm) t (min) 1 SITUAZIONE SICURA 2 AVVERTIMENTO PRESENZA DI CO 3 ALLARME CO Gasdetector PD1000 100106.01... -
Page 65: Dimensiones Generales
PETROL VAPOUR - CO CONT SENSOR TEST vetus min. 3 ( “), max. 25 (1 “) 85 (3 “) “) 40 (1 “) 78 (3 “) Sensor Sensor Sensor Sensor Capteur Sensore 76 mm (3”) 53 (2 “) Gasdetector PD1000 100106.01... -
Page 66: Esquema De Conexiones
7 Aansluitschema Wiring diagram Anschlußschaltplan Schéma électrique Esquema de conexión Schema dei collegamenti ALARM VALVE +BATTERY SENSOR 1 SENSOR 2 ALARM VALVE +BATTERY Gasdetector PD1000 100106.01... - Page 67 4 Anschlusskabel für Sensor 4. Cavo di collegamento del sensore 5 Batterie 5. Batteria 6 Sicherung 1 A 6. Fusibile 1 A 7 Brennstoffventil 7. Valvola del carburante 8 Ventilator 8. Ventilatore 9 Summer 9. Segnalatore acustico Gasdetector PD1000 100106.01...
- Page 68 Fokkerstraat 571 - 3125 BD Schiedam - Holland Printed in the Netherlands Tel.: +31 (0)88 4884700 100106.01 2023-06 sales@vetus.com - www.vetus.com...
