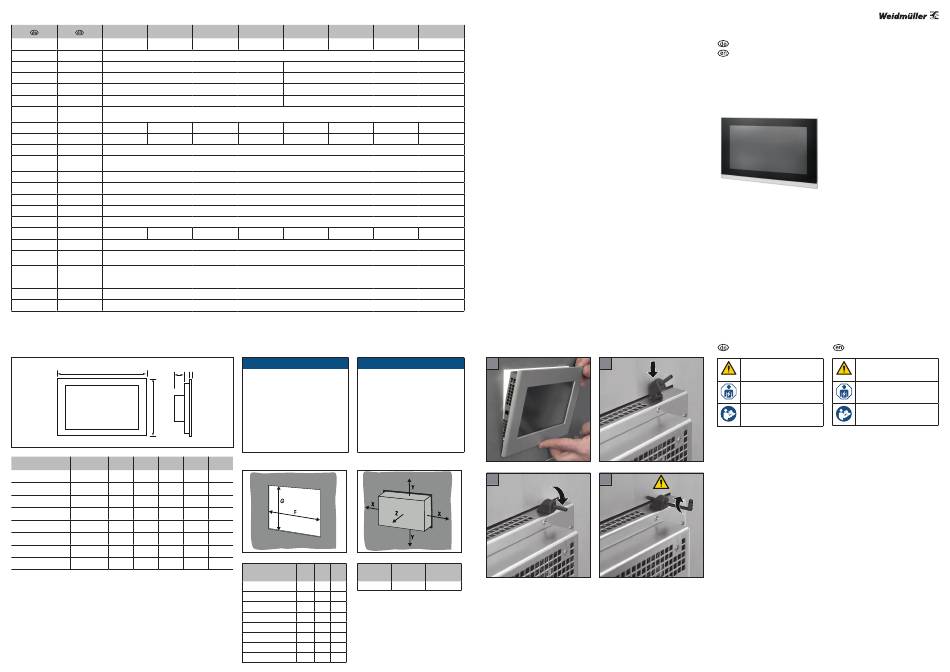

Weidmüller UV66-ADV-12-IPPC-3001.01 Installation Instructions

Technische Daten / Technical data
UV66-ADV-12-IPPC-3001.01 UV66-ADV-15-IPPC-3001.01 UV66-ADV-18-IPPC-3001.01 UV66-ADV-21-IPPC-3001.01 UV66-ADV-12-IPPC-3022.01 UV66-ADV-15-IPPC-3022.01 UV66-ADV-18-IPPC-3022.01 UV66-ADV-21-IPPC-3022.01
Best.-Nr. Order No. 2676510000 2676530000
Spannungsversorgung Power supply
Prozessor Processor Intel Celeron 3765U, Dual Core 1.9 GHz
® ®
Arbeitsspeicher Working memory 4 GB, DDR3
Speicher Memory 60 GB mSata SSD
Betriebssystem Operating system Windows 10 IoT Enterprise 2019 LTSC 64 Bit - Entry
Schnittstellen
Interfaces rear 3 x Ethernet 10/100/1000 MBit/s (RJ45), 2 x USB 3.0 (Type A), 1 x USB 2.0 (Type A), 1 x DVI-I, 1 x RS232 (DB9M)
Rückseite
Displaygröße Screen size 12.1" 15.6"
Auflösung (Pixel) Resolution (pixel) 1280 x 800 1366 x 768
Helligkeit Luminance
Anzahl darstellbare Number of displayable
Farben colours
Touchscreen Touchscreen
Typ Type
Material Display Display material
Material Rahmen Frame material
Maße Dimensions
Gewicht Weight 3800 g 4900 g
Schutzart Protection degree
Umgebungstempera- Ambient temperature
tur Betrieb operations
Umgebungstem-
Ambient temperature
peratur Transport,
transport, storage
Lagerung
Luftfeuchtigkeit Humidity
Normen, Zulassungen Standards, approvals
Maße (mm) / Dimensions (mm)
C E D
A
B
LCD A B C
UV66-ADV-12-IPPC-3001.01
12.1" 331 234 41
UV66-ADV-15-IPPC-3001.01
15.6" 433 280.5 41
UV66-ADV-18-IPPC-3001.01
18.5" 503 320.5 41
UV66-ADV-21-IPPC-3001.01
21.5" 581.5 367.5 41
UV66-ADV-12-IPPC-3022.01
12.1" 331 234 41
UV66-ADV-15-IPPC-3022.01
15.6" 433 280.5 41
UV66-ADV-18-IPPC-3022.01
18.5" 503 320.5 41
UV66-ADV-21-IPPC-3022.01
21.5" 581.5 367.5 41
2676550000 2676570000 2676520000 2676540000
24 V DC (18 ... 32 V DC), isolated
Intel Core™ i5-5350U, Dual Core 1.8 GHz (2.9 GHz Turbo)
®
8 GB, DDR3
120 GB mSata SSD
Windows 10 IoT Enterprise 2019 LTSC 64 Bit - Value
18.5" 21.5" 12.1" 15.6"
1366 x 768 1920 x 1080 1280 x 800 1366 x 768
400 cd/m
2
16 M
Kapazitiv, Multitouch / Capacitive multi-touch
Color LCD TFT
Glas / Glass
Aluminium
Siehe Maßzeichnung / See dimension drawing
6400 g 7800 g 3800 g 4900 g
IP66
0 °C ... +50 °C
-20 °C ... +60 °C
80 % (non-condensing)
CE, EN 61000-3-2,-3, EN 55022, EN 55024, EN 60950-1, cULus LISTED (UL 61010)
Montagewand vorbereiten / Preparing the mounting panel
ACHTUNG
Der Schutzgrad IP66 wird nur erreicht, Protection class IP66 will only be
wenn die folgenden Bedingungen einge- achieved with the following preconditions
halten werden: fulfilled:
– Die Montagewand ist zwischen 2 und – The mounting panel width is between
6 mm dick. 2 and 6 mm.
– Die Montagewand darf in alle Richtun- – The maximum deformablility of the
gen um maximal 0,5 mm deformierbar mounting panel shall be 0.5 mm in all
sein. directions.
– Im Auflagebereich der Dichtung darf – The surface roughness of the sealing
die Rauheit der Oberfläche maximal contact area may be 120 micron
120 micron betragen (Rz 120). (Rz 120) at maximum.
D E Montageausschnitt / Panel cut-out Montageabstände / Mounting distances
22 5
36 6
35 6
35 8
22 5
36 6
35 6
35 8
F G
LCD X
(mm) (mm)
UV66-ADV-12-IPPC-3001.01 12.1" 313 218 > 50 mm
UV66-ADV-15-IPPC-3001.01 15.6" 410 255
UV66-ADV-18-IPPC-3001.01 18.5" 480 300
UV66-ADV-21-IPPC-3001.01 21.5" 559 346
UV66-ADV-12-IPPC-3022.01 12.1" 313 218
UV66-ADV-15-IPPC-3022.01 15.6" 410 255
UV66-ADV-18-IPPC-3022.01 18.5" 480 300
UV66-ADV-21-IPPC-3022.01 21.5" 559 346
Lieferumfang
– 1 Industrie-Panel-PC
– Befestigungshaken mit Schrauben
– 1 DC-Anschlussstecker
– 1 Kappe für DC-Anschlussstecker
2676560000 2676580000
– 1 Innensechskantschlüssel 1,5 mm
– Montageanleitung
18.5" 21.5"
1366 x 768 1920 x 1080
6400 g 7800 g
Industrie-Panel-PC montieren / Mounting the Industrial Panel-PC
1.
ATTENTION
3.
Y Z
> 100 mm > 50 mm
Scope of delivery u-view Panel PC - 3000 Advanced
– 1 Industrial Panel-PC UV66-ADV-xy-IPPC-30XX
– Clamps with grub screw
– 1 DC power supply connector
Montageanleitung
– 1 cover for power supply connector
– 1 hex key 1.5 mm
Installation instructions
– Installation instructions
2676510000 UV66-ADV-12-IPPC-3001.01
2676530000 UV66-ADV-15-IPPC-3001.01
2676550000 UV66-ADV-18-IPPC-3001.01
2676570000 UV66-ADV-21-IPPC-3001.01
2676520000 UV66-ADV-12-IPPC-3022.01
2676540000 UV66-ADV-15-IPPC-3022.01
2676560000 UV66-ADV-18-IPPC-3022.01
2676580000 UV66-ADV-21-IPPC-3022.01
Sicherheitshinweise
2.
IP66 wird nur erreicht, wenn
die Montagehinweise beachtet
werden.
Das Gerät darf nur von qualifi-
ziertem Fachpersonal montiert
werden.
▶ Lesen Sie vor Beginn der
Montage die Dokumentation.
Bestimmungsgemäßer Gebrauch
Das Produkt ist für den Einsatz in der indus-
triellen Automation vorgesehen. Es kann zur
Überwachung und Steuerung von Maschi-
nen und Anlagen eingesetzt werden.
Das Produkt entspricht der Schutzart IP66
4.
(gem. IEC 60529), es ist nicht für den
Einsatz im explosiongefährdeten Bereich
max. 0.2 Nm
vorgesehen.
Das Produkt darf nur für die vorgesehenen
Einsatzfälle verwendet werden. Zum be-
stimmungsgemäßen Gebrauch gehört auch
das Beachten der Dokumentation.
Weidmüller Interface GmbH & Co. KG
Klingenbergstraße 26
32758 Detmold, Germany
T +49 5231 14-0
F +49 5231 14-292083
www.weidmueller.com
2676850000/01/02.2020
Safety instructions
IP66 will only be achieved if
the mounting instructions are
observed.
The equipment may be installed
only by qualified experts.
▶ Prior to starting installation,
read the documentation.
Intended use
The product is intended for use in industrial
automation. It can be used for the monitor-
ing and control of machines and production
lines.
The product meets the requirements of
protection class IP66 (as per IEC 60529),
it cannot be used in potentially explosive
atmospheres.
The product may only be used for the in-
tended applications. The observance of the
documentation is part of the intended use.
