Summary of Contents for Forgeon KHAYDARIN

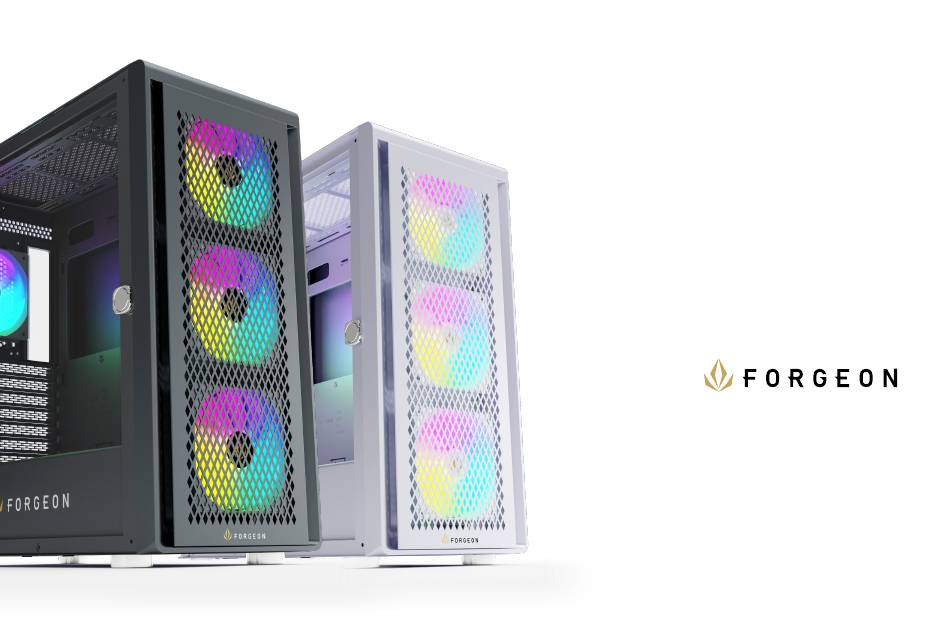

- Page 1 Kha ydarin INSTRUCTIONS MANUAL MANUAL DE INSTRUCCIONES...
-
Page 2: Technical Specifications
TECHNICAL SPECIFICATIONS 448mm MODEL KHAYDARIN DIMENSIONS (L x W x H) 448mmx220mmx490m WEIGHT 8,5Kg MATERIAL Steel 0,8mm SPCC, Tempered glass 220mm Front: 3x 120mm (3x A-RGB included) 3x 140mm FANS LOCATION Rear: 1x 120mm (1x A-RGB included) Top: 3x 120mm... - Page 3 KHAYDARIN DIAGRAM Dust filters Detachable front Tempered glass Power supply panel Rear panel...
- Page 4 FRONT PANEL I/O AND MOTHERBOARD CONNECTORS ACCESORY BAG PSU/PCIe screws Type-C port Audio ports Motherboard standoffs USB 3.0 Motherboard/SSD Reset Screws Power HDD Screws Install tool for motherboard standoffs case TYPE C connector(prrioanal) Motherboard TYPE C connector(prrioanal) Zip ties...
-
Page 5: Basic Installation
BASIC INSTALLATION Install VGA card and VGA Vertical install. Disassemble the side panel and the front panel. Install fan and radiator (optional). Install the power supply. Fanhub controller installation Install the motherboard. Install HDD/SSD. - Page 6 Disassemble the side panel and the front panel. Unfold the tempered glass to the 180° position and remove it from the hinges. Remove the side panels before dissasembling the front panel Special attention to the tempered glass side panel. Handle with care.
-
Page 7: Install The Power Supply
Install the Install the power supply. motherboard. Mini-ITX Micro-ATX E-ATX (26.5x30.5cm) Make sure the screw holes for PSU and the PC case are Make sure that the motherboard aims at the copper cylinder and alligned before screwing. install the standoffs (No.2) before screwing in with the No.3 screws. - Page 8 Install HDD/SSD. Take off the hard disk enclosure for both HDD and SSD and install it with No.3/4 screws...
- Page 9 Install VGA card and VGA Vertical install. Remove the bafle marked in the picture, make sure the To install the graphics card vertically, remove the security screw VGA card aims at the motherboard slot and then fix VGA from the PCIe slot assembly, detach and re-secure it by rotating it card and case with No.1 screw.
- Page 10 Install fan and radiator (optional). FRONTAL → 3x 120mm Fans → 3x 140mm Radiator up to 360mm → 3x 120mm Fans → 2x 140mm Radiator up to 360mm REAR → 1x 120mm Fans → 1x 140mm Radiator up to 120mm...
- Page 11 Fanhub controller installation 3pin LED Connector 5v 3pin A-RGB Connector 3pin power connector 4pin (PWM) connector and 5v 3pin A-RGB syncing for motherboard SATA connector to PSU power Controller has 4pin power outputs(PWM),If the fan has 3pin connect it skipping the last starting from left side...
-
Page 12: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS 448mm MODELO KHAYDARIN DIMENSIONES (L x An x Al) 448mmx220mmx490m PESO 8,5Kg MATERIAL Steel 0,8mm SPCC, Tempered glass 220mm Parte delantera: 3x 120mm (incluido) 3x 140mm UBICACIÓN DE VENTILADORES Parte delantera: 1x 120mm (incluido) Parte delantera: 3x 120mm... - Page 13 DIAGRAMA DE KHAYDARIN Filtros antipolvo Frontal desmontable Cristal templado Panel de fuente de alimentación Panel trasero...
- Page 14 PANEL FRONTAL DE E/S Y ACCESORIOS PARA CONECTORES PARA PLACA BASE INSTALACION Tornillos para Fuente de alimentación Ranuras PCIe Type-C port Audio ports Soportes para placa base USB 3.0 Tornillos para Placa base Reset Disco duro SSD Power Tornillos para disco duro HDD Herramienta para instalación de soportes de placa base case TYPE C connector(prrioanal)
-
Page 15: Instalación Básica
INSTALACIÓN BÁSICA Instalación de tarjeta gráfica e instalación de Desmontar los paneles laterales y el panel frontal. soporte vertical/horizontal Instalación de ventiladores Instalación de la fuente de alimentación y/o radiadores (opcional). Configuración e instalación de la controladora Instalación de la placa base. Instalación de discos duros HDD/SSD. - Page 16 Desmontar los paneles laterales y el panel frontal. Despliega el cristal templado hasta la posición de 180° y sácalo de las bisagras Quitar previamente los paneles laterales antes de poder desmontar el Panel frontal. Precaución al desmontar el panel de cristal templado. Manejar con cuidado.
-
Page 17: Instalación De La Fuente De Alimentación
Instalación de la fuente Instalación de la de alimentación placa base. Mini-ITX Micro-ATX E-ATX (26.5x30.5cm) Asegúrate que los huecos para los tornillos de la fuente de Asegúrate que la placa base se alinea con los huecos marcados en alimentación se alinean de manera correcta con los de la la torre e instala los alzadores de cobre (No.2) antes de atornillar la torre antes de atornillar. - Page 18 Instalación de discos duros HDD/SSD. Desmonta el soporte para los discos HDD y SSD e instálalos con los tornillos No.4...
- Page 19 Instalación de tarjeta gráfica e instalación de soporte vertical/horizontal Retira el embellecedor que necesites alineando con la Para realizar la instalación de la tarjeta gráfica en vertical, retirar el ranura PCI de la placa base, luego instala la tarjeta gráfica tornillo de seguridad del conjunto de slots PCIe separarlo y volverlo y asegúrala a la torre con el tornillo No.1 a asegurar rotándolo 90 grados, luego instala la tarjeta gráfica y...
- Page 20 Instalación de ventiladores y/o radiadores (opcional). FRONTAL → 3x 120mm Fans → 3x 140mm Radiator up to 360mm → 3x 120mm Fans → 2x 140mm Radiator up to 360mm REAR → 1x 120mm Fans → 1x 140mm Radiator up to 120mm...
- Page 21 Configuración e instalación de la controladora RGB 3pin LED Connector Conector A-RGB 3pin 5v Conector de alimentación 3pin Conectores alimentación 4pin (PWM) y sincronización A-RGB 5v 3pin para placa base Conector SATA para fuente de alimentación La controladora incluye 4pines de salida de alimentación (PWM),si el ventilador tiene solo 3, conéctalo saltándote el último empezando desde la izquierda.
- Page 22 Kha ydarin...
