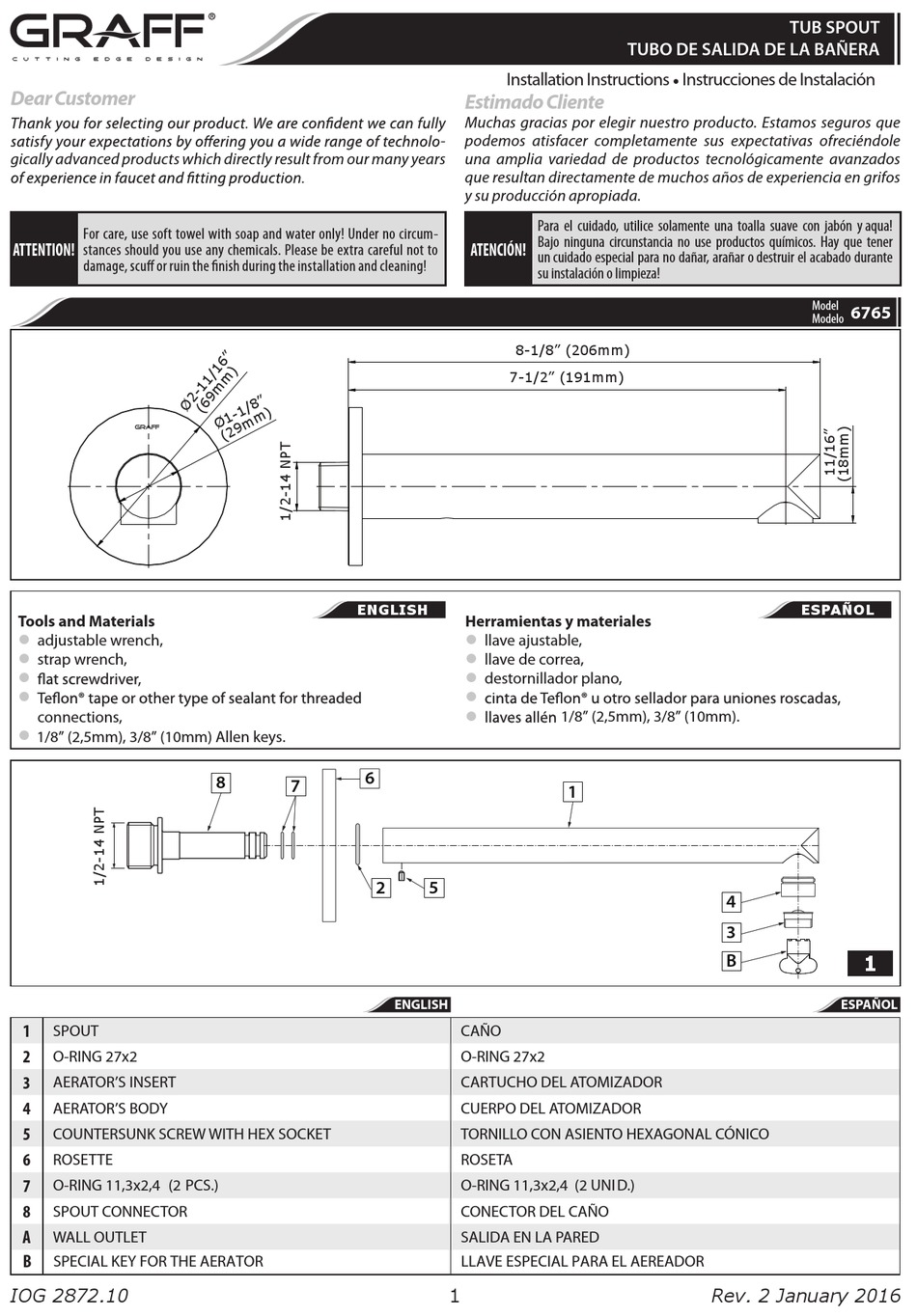

Graff 6765 Installation Instructions

Dear Customer
gically advanced products which directly result from our many years
For care, use soft towel with soap and water only! Under no circum-
ATTENTION!
stances should you use any chemicals. Please be extra careful not to

Tools and Materials

adjustable wrench,

strap wrench,



connections,
 1/8" (2,5mm), 3/8" (10mm) Allen keys.
1
SPOUT
2
O-RING 27x2
3
AERATOR'S INSERT
4
AERATOR'S BODY
5
COUNTERSUNK SCREW WITH HEX SOCKET
6
ROSETTE
7
O-RING 11,3x2,4 (2 PCS.)
8
SPOUT CONNECTOR
A
WALL OUTLET
B
SPECIAL KEY FOR THE AERATOR
IOG 2872.10
ENGLISH
6
8
7
2
Installation Instructions
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que
- podemos atisfacer completamente sus expectativas ofreciéndole
una amplia variedad de productos tecnológicamente avanzados
que resultan directamente de muchos años de experiencia en grifos
y su producción apropiada.
Para el cuidado, utilice solamente una toalla suave con jabón y aqua!
Bajo ninguna circunstancia no use productos químicos. Hay que tener
ATENCIÓN!
un cuidado especial para no dañar, arañar o destruir el acabado durante
su instalación o limpieza!
8-1/8" (206mm)
7-1/2" (191mm)
Herramientas y materiales
llave ajustable,

llave de correa,

destornillador plano,


1/8" (2,5mm), 3/8" (10mm).

5
ENGLISH
CAÑO
O-RING 27x2
CARTUCHO DEL ATOMIZADOR
CUERPO DEL ATOMIZADOR
TORNILLO CON ASIENTO HEXAGONAL CÓNICO
ROSETA
O-RING 11,3x2,4 (2 UNI D.)
CONECTOR DEL CAÑO
SALIDA EN LA PARED
LLAVE ESPECIAL PARA EL AEREADOR
1
TUBO DE SALIDA DE LA BAÑERA
•
Instrucciones de Instalación
1
4
3
B
Rev. 2 January 2016

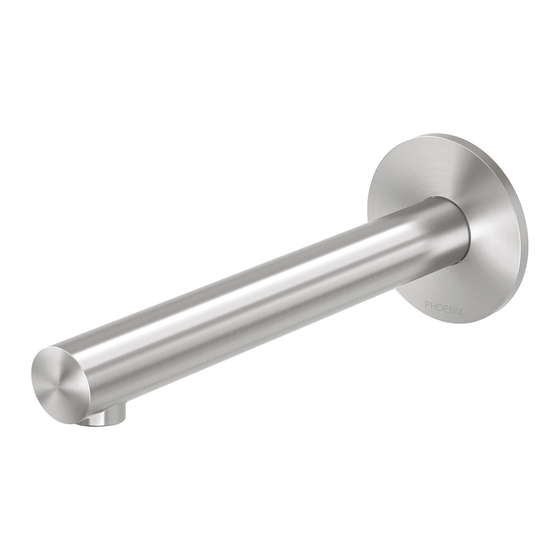

TUB SPOUT
Model
6765
Modelo
ESPAÑOL
1
ESPAÑOL
