Assembly instructions / Instructions de montage
Musa
Design by Note Design Studio
Version U01

Advertisement

loading
Need help?

Need help?

Do you have a question about the Musa and is the answer not in the manual?

Questions and answers

Related Manuals for VIBIA Musa

Summary of Contents for VIBIA Musa

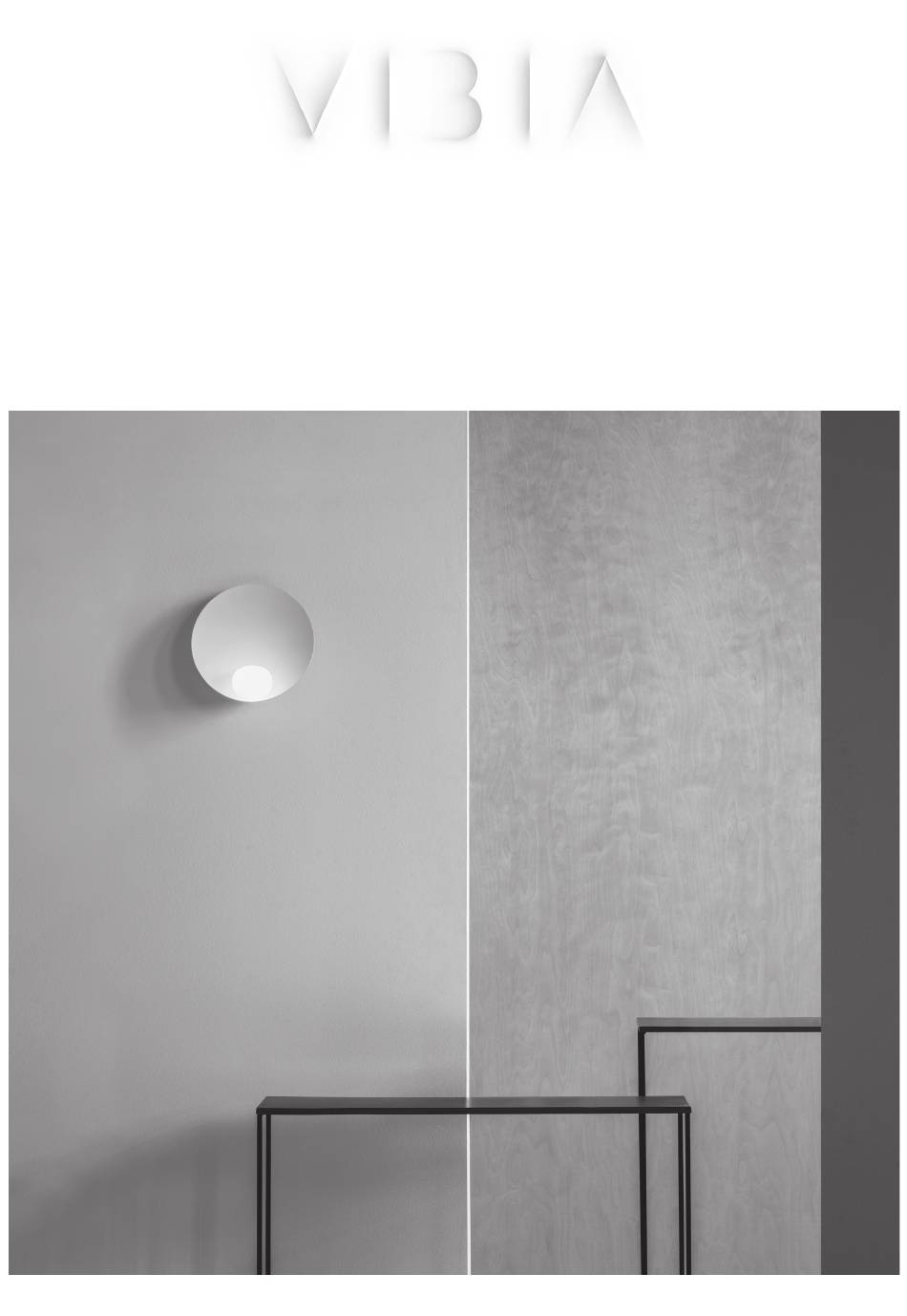

  • Page 1 Assembly instructions / Instructions de montage Musa Design by Note Design Studio Version U01...
  • Page 2 Supplied material / Matériel fourni 7415 1. Accessory junction box / Boîte de jonction accessoire 1 un. 2. Screwdriver / Tournevis 1 un. 3. Lighting fixture / Structure du luminaire 1 un. Technical specifications / Caractéristiques techniques 7415 1 x LED 4,5W 350mA 50-60 Hz Net Weight / Poids net 2.86 lbs.
  • Page 3 - Do not disassemble, modify or try to repair this fitting. In order sauf dans les salles de bains ou tout type de surface humide. to get technical assistance contact VIBIA. Any change or - Nous vous recommandons de lire le manuel avant de modification to the light fitting can null the manufacturer’s...

  • Page 4: Important Notice

    IMPORTANT NOTICE: IMPORTANT : Caution: to avoid possible electrical shock, make certain electrici- Attention : coupez l'alimentation électrique avant d'installer votre ty is shut off at main panel before wiring. luminaire. 1. Remove the upper screw (A) using a supplied screwdriver. 1.
  • Page 5 2. Slide fitting downwards and remove the back panel (B). 2. Faites glisser la plaque (B) vers le bas et retirez-la. 5/14...
  • Page 6 The component bag (Accessory Junction Box) contains three Le sachet d'accessoires pour une installation à l'aide d'une threaded wire connectors, 2 self-tapping screws and a set of boîte de raccordement (Sachet d'accessoires pour une boîte de plaques. raccordement) contient trois connecteurs de câbles filetés, 2 vis autotaraudeuses et un jeu de 2 plaques.
  • Page 7 4. Separate plaques (E) and (D), supplied as part of the accessory, 4. Séparez les deux plaques (E) et (D) fournies dans le sachet, en by removing the two screws (F). retirant les deux vis autotaraudeuses (F). 5. Secure the plaque (D) to the junction box using the mounting 5.
  • Page 8 6. Fit the plaque (E) with the hole in the center and secure it with 6. Installez la plaque (E) avec l'orifice pour la sortie des câbles au the two screws (F). centre, et fixez-la à l'aide des deux vis autotaraudeuses fournies (F). 7.
  • Page 9 8. When the filler applied is dry, paint over the surface and leave it 8. Lorsque la couche de remplissage est sèche, peignez la surface to dry. et laissez sécher. 9. After passing the electrical cable through the slot in back panel (B) 9.
  • Page 10 CONNECTION OF DIM TRIAC CONNEXION DU DIM TRIAC IMPORTANT: vous avez commandé un luminaire avec un driver IMPORTANT: You have ordered a fixture with a driver specifically spécialement compatible avec un SYSTÈME DE VARIATEUR TRIAC. compatible with TRIAC DIMMING SYSTEM. This fixture will not be Il n'est en aucun cas compatible avec une autre sorte de variateur.
  • Page 11 CONNECTION OF DIM 0-10V CONNEXION DU DIM 0-10V IMPORTANT : vous avez commandé un luminaire avec un driver IMPORTANT: You have ordered a fixture with a driver specifically spécialement compatible avec un SYSTÈME DE VARIATEUR 0-10V. Il n'est en aucun cas compatible avec une autre sorte de variateur. compatible with 0-10V DIMMING SYSTEM.
  • Page 12 11.Push the connections and all excess wire to the interior of the 11. Poussez les branchements et l’excès de câble à l’intérieur du junction box. boîtier de raccordement. Assemble the body of the lamp fitting to the panel (B) following Montez le corps du luminaire sur la plaque (B) en suivant le mouve- the indications as shown by the arrows, making sure that the two ment indiqué...
  • Page 13 - Opal Glass - Verre opalin 12. Mount the upper screw (A) to secure the luminaire, using a 12. Remettez la vis du haut (A) en place et vissez-la pour assurer la supplied screwdriver. stabilité du luminaire, à l’aide du tournevis fourni. 13.

  • Page 14: Maintenance

    Maintenance Entretien Use a slightly-wet cotton cloth for cleaning. Pour nettoyer le luminaire, utilisez un chiffon en coton légère- ment humidifié d’eau. In case of malfunction or damage, please contact the retai- En cas d’incident ou de défaillance du luminaire, contactez ler who sold the lamp.
