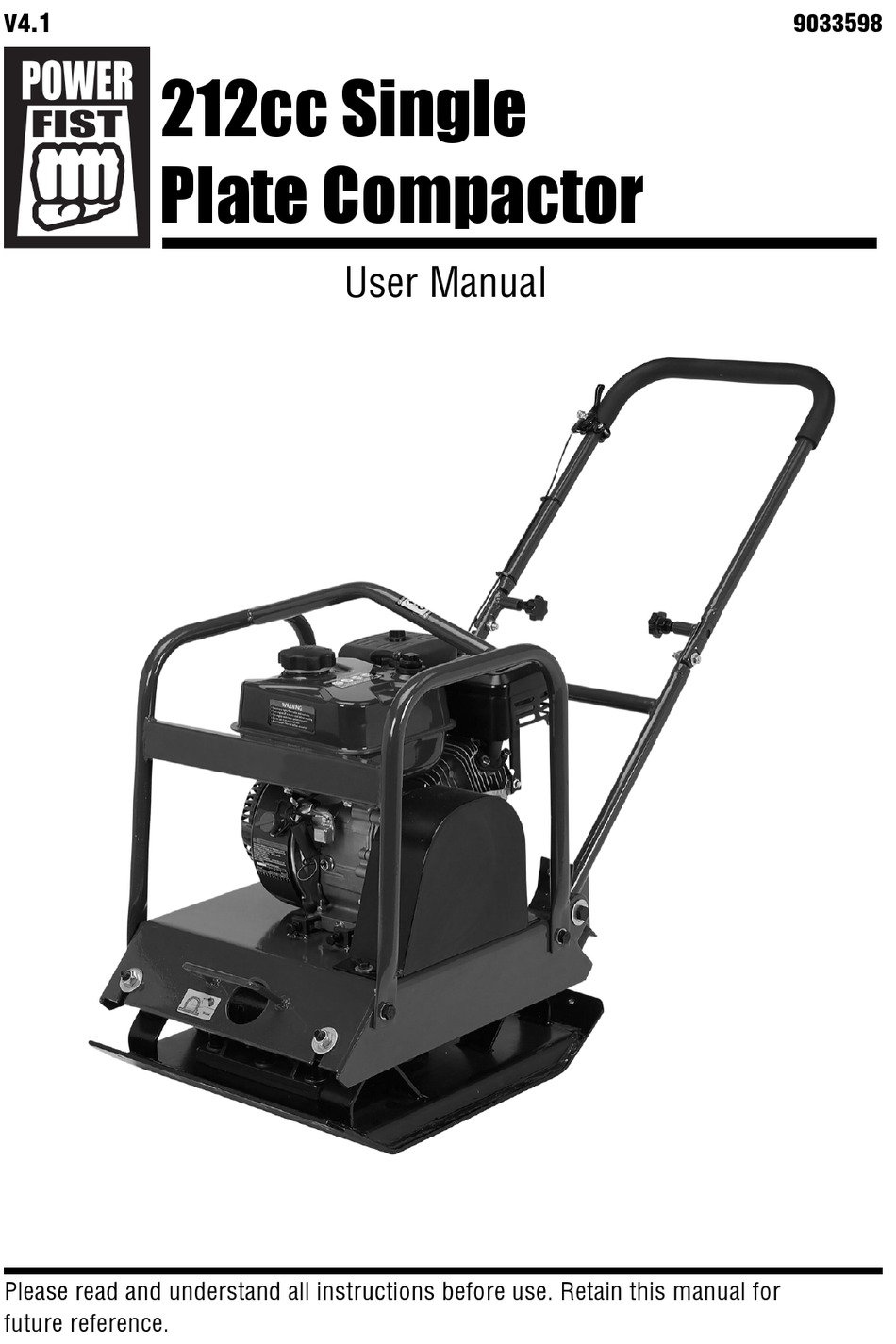

  • Page 1 V4.1 9033598 212cc Single Plate Compactor User Manual Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 9033598 212cc Single Plate Compactor V4.1 212cc Single Plate Compactor SPECIFICATIONS Engine type Ducar DH212 Max. speed rating 3,600 RPM Idle speed rating 1,500 RPM Horsepower 7 HP Vibration frequency 5,500 VPM Travel speed 65 ft/min. Compaction force 3,950 lb Compaction depth 20 in.
  • Page 3 V4.1 212cc Single Plate Compactor 9033598 INTRODUCTION Compact granular soils, crushed aggregate, sand, asphalt and other materials with this plate compactor. It features a powerful 212cc gas engine and powder- coated steel construction and includes paving pad and 4 in wheel kit.
  • Page 4 9033598 212cc Single Plate Compactor V4.1 Store unused tools properly in a safe and dry location to prevent rust or damage. Lock tools away and keep out of the reach of children. PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI).
  • Page 5 V4.1 212cc Single Plate Compactor 9033598 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
  • Page 6 9033598 212cc Single Plate Compactor V4.1 The compactor does not operate optimally on clay or moist soil. Moist soils may require compaction to be performed twice. Travel speed may slow down on soils that contain clay, and there may be cases where the vibrator/compactor plate does not leave the surface easily due to the composition of the soil.
  • Page 7 V4.1 212cc Single Plate Compactor 9033598 Turn the on/off switch to the “on” position (Fig. 4-1). Pull the starter rope (Fig. 5). If the oil level in the engine is low, the engine will not start. If it doesn’t start, add oil to the engine.
  • Page 8 9033598 212cc Single Plate Compactor V4.1 STOPPING THE ENGINE Slow the engine to idle by turning the accelerator level fully counterclockwise. Turn the on/off switch to the “off” position (Fig. 4-2). Close the fuel valve. PAVING PAD This compactor comes equipped with a paving pad.
  • Page 9 V4.1 212cc Single Plate Compactor 9033598 WHEEL KIT This compactor comes equipped with a 4 in. wheel kit. To install the paving pad, accomplish the following: Place the wheel kit behind the compactor (Fig. 8). Angle the compactor at 20° and direct the hook of the wheel kit to Fig.
  • Page 10 9033598 212cc Single Plate Compactor V4.1 Keep the tool handles clean, dry and free from oil/grease at all times. Regularly clean out the area around the spark plug. Regularly apply a thin coat of rust preventative oil to all metal parts.
  • Page 11 V4.1 212cc Single Plate Compactor 9033598 Check the alignment of the two pulleys (side by side in the same level/surface). Using the nut and bolt, slide engine away from driver pulley until the belt is properly tensioned. Re-tighten the four nuts that hold the engine to the engine support plates.
  • Page 12 9033598 212cc Single Plate Compactor V4.1 Add about 200 ml (0.05gal) of new engine oil through the oil drainage port. Use a funnel to avoid spills. Screw the Install and lock Oil drainage bolt. STORAGE When not in use for an extended period, which is defined as more than 20 days, accomplish the following: •...
  • Page 13 V4.1 212cc Single Plate Compactor 9033598 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. Problem(s)
  • Page 14 9033598 212cc Single Plate Compactor V4.1 PARTS BREAKDOWN PLATE COMPACTOR DESCRIPTION Handle damper Engine Belt cover Clutch assembly Bottom plate Lower handle Engine support plate Upper handle Vibrator unit Throttle line assembly Belt For technical questions call 1-800-665-8685...
  • Page 15 V4.1 212cc Single Plate Compactor 9033598 BASE PLATE DESCRIPTION SPEC Enlarged flat gasket 12*35 Flat gasket Ø 12 Locked nut Shock absorber 50*60 Spring gasket Ø 12 Bottom plate 540*450 Visit www.princessauto.com for more information...
  • Page 16 9033598 212cc Single Plate Compactor V4.1 ENGINE BASE PLATE 25 Medium flat gasket 8*24 DESCRIPTION QTY SPEC 17 Flat cross bolt M8*25 26 Belt cover 240*190 18 Handle damper 35*15 32 Engine support 490*425 plate 19 Locked nut 33 Nut...
  • Page 17 V4.1 212cc Single Plate Compactor 9033598 ENGINE FRAME DESCRIPTION SPEC Engine frame Metal Flat gasket 0.4 in. Spring gasket 0.4 in. External hexagon bolt M10*30 Visit www.princessauto.com for more information...
  • Page 18 9033598 212cc Single Plate Compactor V4.1 VIBRATOR HOUSING ASSEMBLY DESCRIPTION SPEC Case cover (shut off) 04-03 O-ring 110*3.1 Bearing 6309 Vibrating case 04-01 Eccentric shaft 04-04 8*30 Inner hexagon bolt M6*20 Flat gasket Ø 6 Copper gasket Ø 14 Oil drainage bolt M14*1.5...
  • Page 19 V4.1 212cc Single Plate Compactor 9033598 CLUTCH AND BELT DESCRIPTION SPEC Engine DH212 5*40 Clutch assembly 128*20 Conical flat gasket 8 x 30 x 6 Spring gasket Ø 8 External hexagon bolt M8*30 Locked nut Flat gasket Ø 8 Belt...
  • Page 20 9033598 212cc Single Plate Compactor V4.1 HANDLE DESCRIPTION SPEC External hexagon bolt M12*70 Enlarged flat gasket 12*35 Handle glue sheath 25*14*43 Flat gasket Ø 12 Lower handle 350*365 Locked pin assembly 12*35 Upper handle 410*365 Throttle line assembly 0.9m Locked nut...
  • Page 21 V4.1 212cc Single Plate Compactor 9033598 Visit www.princessauto.com for more information...
  • Page 22 9033598 212cc Single Plate Compactor V4.1 For technical questions call 1-800-665-8685...
  • Page 23 V 4,1 9033598 Compacteur à plaque, 212 cm cubes Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 24 9033598 Compacteur à plaque, 212 cm cubes V 4,1 Compacteur à plaque, 212 cm cubes SPÉCIFICATIONS Type de moteur Ducar DH212 Vitesse nominale max. 3 600 tr/min Vitesse de ralenti nominale 1 500 tr/min Puissance 7 CV Fréquence des vibrations 5 500 vibrations par minute Vitesse de déplacement...
  • Page 25 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 INTRODUCTION Compactez les sols granulaires, les agrégats broyés, le sable, l’asphalte et les autres matériaux avec ce compacteur à plaque. Il se caractérise par un puissant moteur à essence de 212 cm cubes et une construction en acier à revêtement en poudre et comprend une plaque de protection et une trousse de roue de 4 SÉCURITÉ...
  • Page 26 9033598 Compacteur à plaque, 212 cm cubes V 4,1 AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction. Placez les lampes de façon à ne pas travailler dans l’ombre.
  • Page 27 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité...
  • Page 28 9033598 Compacteur à plaque, 212 cm cubes V 4,1 UTILISATION Les numéros de référence entre parenthèses (n 1) se rapportent à la liste de pièces comprise. Les numéros entrecoupés entre parenthèses (fig. 1-1) se rapportent à un point précis d'une illustration ou d'une image.
  • Page 29 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 AJUSTER DE LA POIGNÉE Pour ajuster la poignée, procédez comme suit (fig. 1) : Desserrez les poignées à bouton (fig. 1-1) sur chaque côté de la poignée supérieure (fig. 1-2). Pivotez la poignée supérieure jusqu’à ce qu’elle pointe en ligne droite vers l’extérieur...
  • Page 30 9033598 Compacteur à plaque, 212 cm cubes V 4,1 fig. 4 fig. 5 UTILISATION DE L’OUTIL Ouvrez la manette des gaz pour utiliser l’outil. Lorsqu’une utilisation à haute vitesse (plus de 3 600 tr/min) n’est pas requise, ralentissez le moteur en déplaçant le levier de réglage de vitesse à...
  • Page 31 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 ARRÊT DU MOTEUR Ralentissez le moteur jusqu’à une vitesse de ralenti en tournant complètement le levier d’accélérateur dans le sens antihoraire. Placez l’interrupteur de marche/arrêt à la position « off » (arrêt) (fig. 4-2).
  • Page 32 9033598 Compacteur à plaque, 212 cm cubes V 4,1 TROUSSE DE ROUE Ce compacteur est muni d’une trousse de roue de 4 po. Pour installer la trousse de roue, procédez comme suit : Placez la trousse de roue derrière le compacteur (fig.
  • Page 33 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps. Nettoyez régulièrement la surface autour de la bougie. Appliquez régulièrement une mince couche d’huile antirouille sur toutes les pièces en métal.
  • Page 34 9033598 Compacteur à plaque, 212 cm cubes V 4,1 CHANGEMENT DE LA COURROIE EN V Arrêtez le moteur. Enlevez le protecteur de courroie (nº 26). Sans les retirer, desserrez les 4 écrous (nº 40) qui retiennent le moteur (nº 01) à la plaque de support du moteur (nº 32).
  • Page 35 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 Garder les soupapes d’admission et d’échappement fermées empêchera l’humidité d’entrer dans la chambre de combustion et protégera contre la rouille. VIDANGE D’HUILE DU VIBRATEUR Faites fonctionner l’appareil pendant approximativement deux minutes pour que l’huile se réchauffe.
  • Page 36 9033598 Compacteur à plaque, 212 cm cubes V 4,1 SORTIE D'ENTREPOSAGE Avant de démarrer le moteur, rappelez-vous que l’essence non traitée se détériorera rapidement. Si l’outil reste inutilisé pendant plus d’un mois, si l’essence traitée est inutilisée pendant un délai plus long que la période recommandée pour le stabilisant de carburant ou si le moteur ne démarre pas,...
  • Page 37 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 Le moteur 1. Carburant 1. Vérifiez l’alimentation en carburant s’arrête. 2. Robinet de 2. Assurez-vous que le robinet de carburant carburant est ouvert 3. Filtre à air 3. Vérifiez l’état du filtre à air Le moteur 1.
  • Page 38 9033598 Compacteur à plaque, 212 cm cubes V 4,1 RÉPARTITION DES PIÈCES COMPACTEUR À PLAQUE DESCRIPTION Amortisseur de poignée Moteur Protecteur de courroie Ensemble d’embrayage Plaque inférieure Poignée inférieure Plaque de support pour moteur Poignée supérieure Unité de vibrateur Ensemble de ligne d’accélérateur...
  • Page 39 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 PLAQUE DE BASE DESCRIPTION SPEC Joint d’étanchéité plat agrandi 12*35 Joint d’étanchéité plat Ø 12 Contre-écrou Amortisseur de choc 50*60 Joint d’étanchéité à ressort Ø 12 Écrou Plaque inférieure 540*450 Visitez www.princessauto.com pour plus d'informations...
  • Page 40 9033598 Compacteur à plaque, 212 cm cubes V 4,1 PLAQUE DE BASE DU MOTEUR plat moyen DESCRIPTION QTY SPEC 17 Boulon en croix plat M8*25 26 Protecteur de 240*190 courroie 18 Amortisseur de 35*15 32 Plaque de support 490*425 poignée pour moteur 19 Contre-écrou...
  • Page 41 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 CADRE DU MOTEUR DESCRIPTION SPEC Cadre de moteur Metal Joint d’étanchéité plat 0.4 in. Joint d’étanchéité à ressort 0.4 in. Boulon hexagonal extérieur M10*30 Visitez www.princessauto.com pour plus d'informations...
  • Page 42 9033598 Compacteur à plaque, 212 cm cubes V 4,1 ENSEMBLE DE BOÎTIER DU VIBRATEUR DESCRIPTION SPEC Couvercle de carter (arrêt) 04-03 Joint torique 110*3.1 Roulement 6309 Boîtier de vibration 04-01 Arbre excentrique 04-04 Clé 8*30 Boulon hexagonal intérieur M6*20 Joint d’étanchéité plat Ø...
  • Page 43 V 4,1 Compacteur à plaque, 212 cm cubes 9033598 EMBRAYAGE ET COURROIE DESCRIPTION SPEC Moteur DH212 Clé 5*40 Ensemble d’embrayage 128*20 Joint d’étanchéité plat conique 8 x 30 x 6 Joint d’étanchéité à ressort Ø 8 Boulon hexagonal extérieur M8*30 Contre-écrou...
  • Page 44 9033598 Compacteur à plaque, 212 cm cubes V 4,1 POIGNÉE DESCRIPTION SPEC Boulon hexagonal extérieur M12*70 Joint d’étanchéité plat agrandi 12*35 Gaine de poignée avec colle 25*14*43 Joint d’étanchéité plat Ø 12 Poignée inférieure 350*365 Ensemble de goupille verrouillée 12*35 Poignée supérieure...
